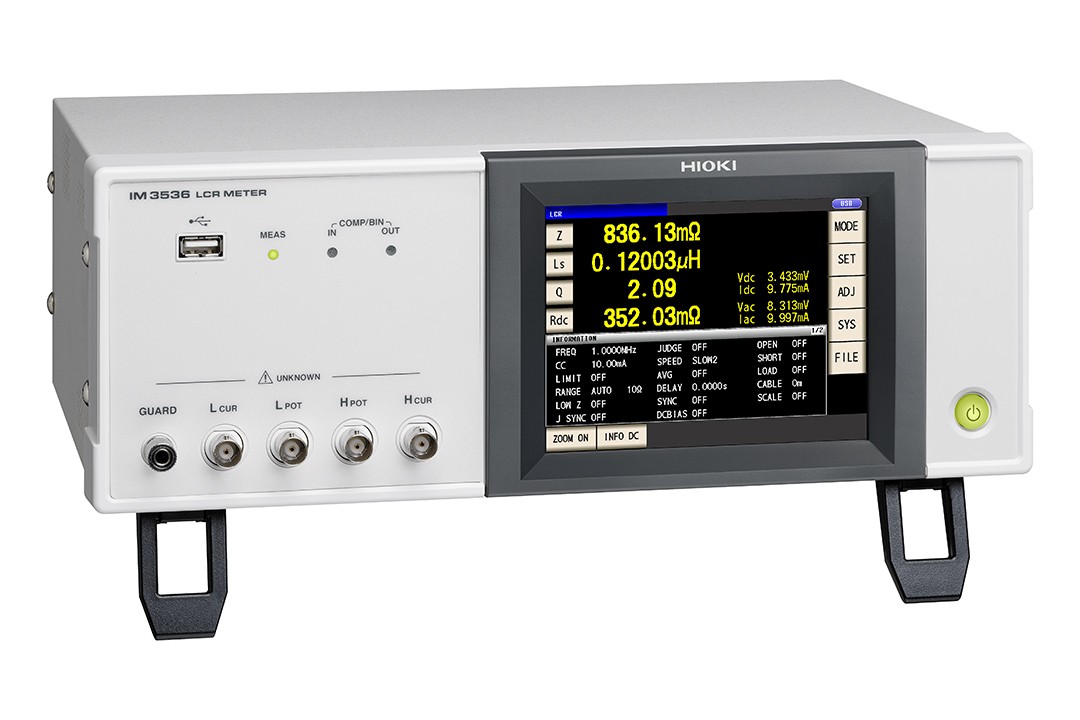

IM3536 LCR测试仪 测量频率DC，4 Hz至8 MHz。测量频率DC，4Hz~8MHz。测量时间：最快1ms。基本精度：±0.05% rdg。1mΩ以上的精度保证范围，也可安心进行低阻测量。
HT2921D 100Hz至10kHz数字电桥。HT2921D型LCR数字电桥是本公司新研制的低频元件测量的换代产品，其中应用多项元件测量的新技术，LCD显示，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。RS232C接口可为用户提供远程控制及测试数据的统计和分析。
HT2810C 100Hz至100kHz数字电桥。自动识别元器件类型；测量频率最高 100kHz；测试电平 (100-2000)mVrms；内部DC偏置电压 (0-1500)mV；支持直流电阻、电解电容测量；基本准确度 0.1%； 支持开路、短路校准；数据保持和数据记录功能；4.3寸液晶显示，支持中、英文界面；标配接口：USB HOST、USB DEVICE、LAN、RS232/485、Handler; 支持SCPI通讯协议；Handler 接口，支持比较器分选。
同厂商产品
TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。
TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。
TH283X系列是新一代低预算成本，高性能紧凑型LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05%的基本精度和良好的测试稳定性可与高端机型媲美。配备4.3寸LCD显示屏和全新升级的界面系统，美观大方，操作简便。
- «
- 1
- »
TH2838 20Hz至2MHz 精密LCR数字电桥|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司

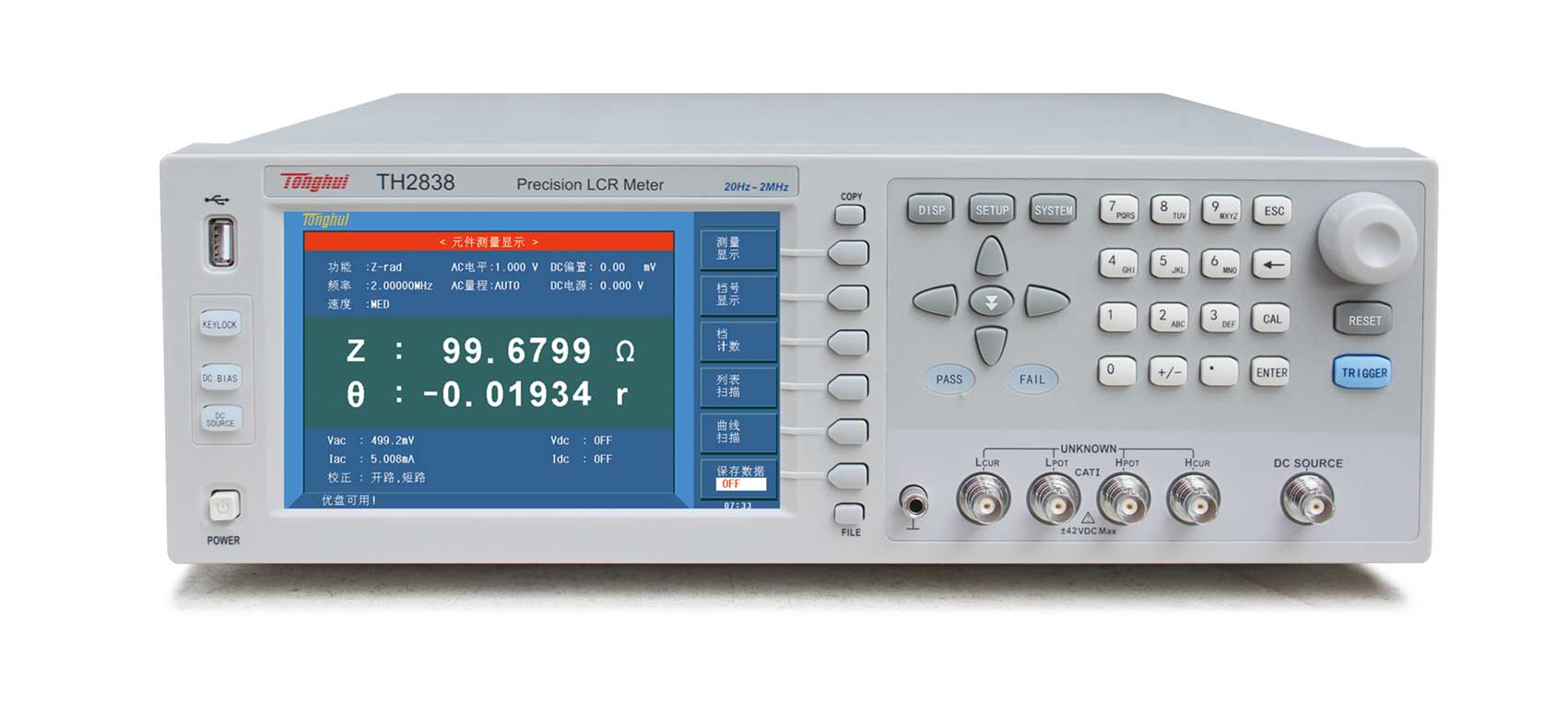

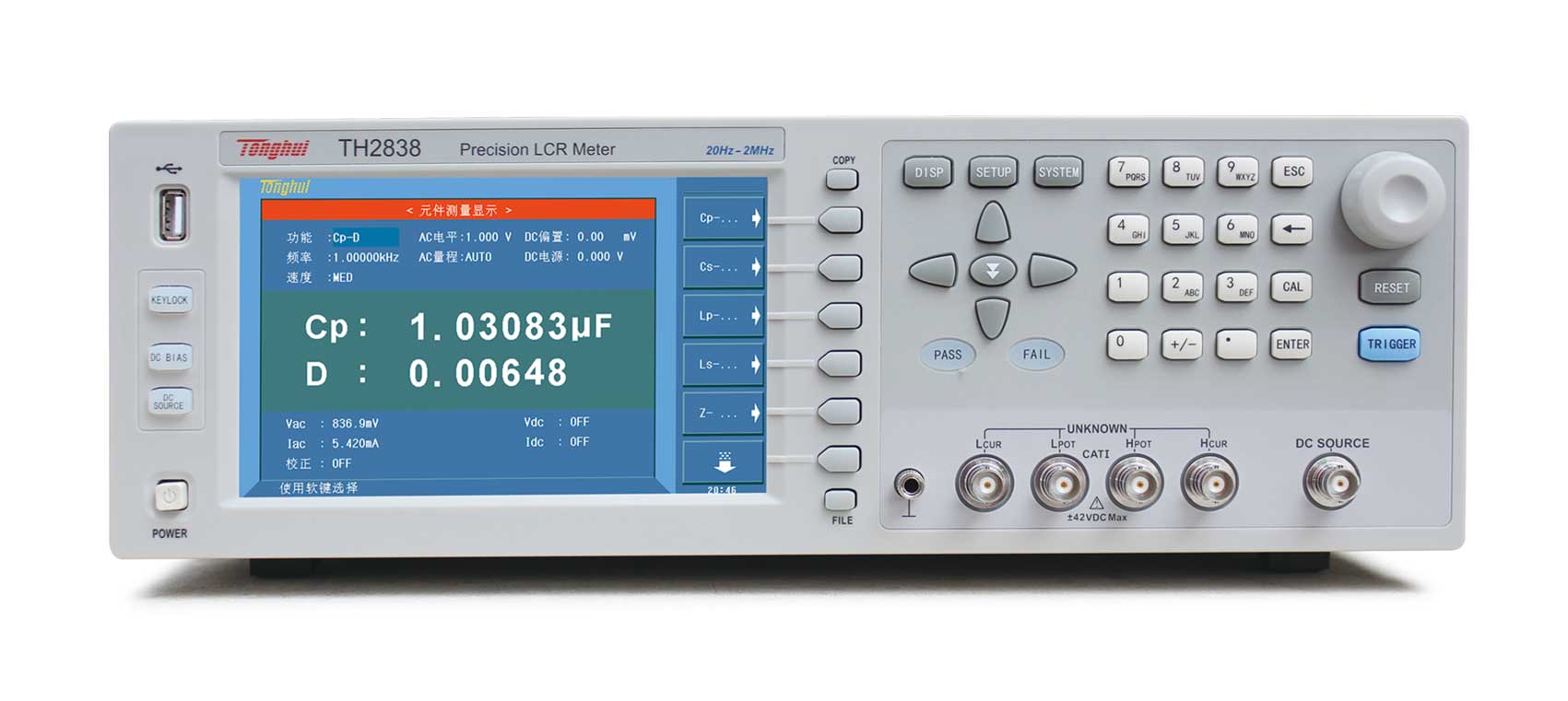

TH2838 精密LCR数字电桥
范围 20Hz-2MHz / 20Hz - 1MHz · 设置步进 20.0000Hz - 99.9999Hz 1mHz · 电压范围 F≤1MHz 5mVrms- 20Vrms 5mVrm…
产品简介
TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达 1GΩ 的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

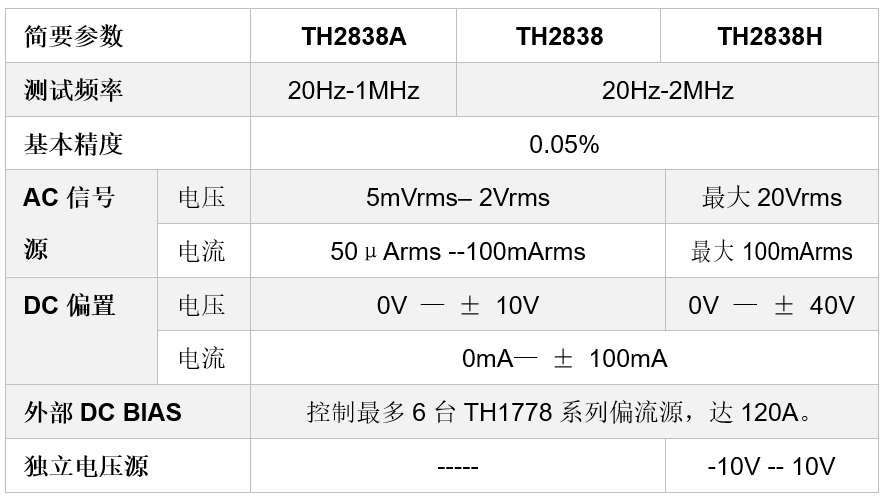

核心参数
• 测试频率 / 范围：20Hz-2MHz / 20Hz - 1MHz
• 测试频率 / 设置步进：20.0000Hz - 99.9999Hz 1mHz
• AC 信号 / 电压范围：F≤1MHz 5mVrms- 20Vrms 5mVrms - 2Vrms5mVrms - 2VrmsF >1MHz 5mVrms - 15Vrms
• AC 信号 / 分辨率：5mVrms - 0.2Vrms 100µVrms
• AC 信号 / 电流范围：50µArms - 20mArms 50µArms -100mArms 50µArms - 20mArms
• Rdc 测试 / 电压范围：100mV - 2V
• Rdc 测试 / 分辨率：100µV
• DC 偏置 / 电压范围：0V - ±10V 0V - ±40V 0V - ±10V
• DC 偏置 / 分辨率：0V - 5V 100µV
功能与特点
TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。
TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。
图：TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试
A. 高精度

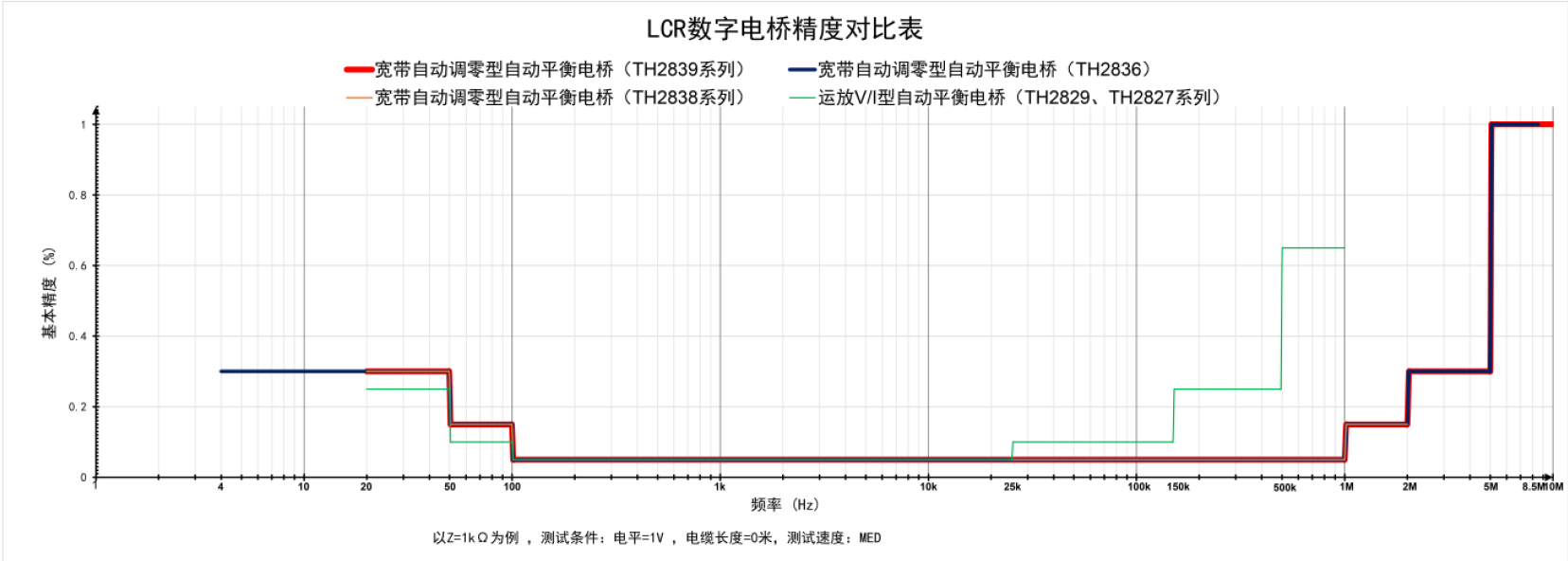

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。
图：自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度

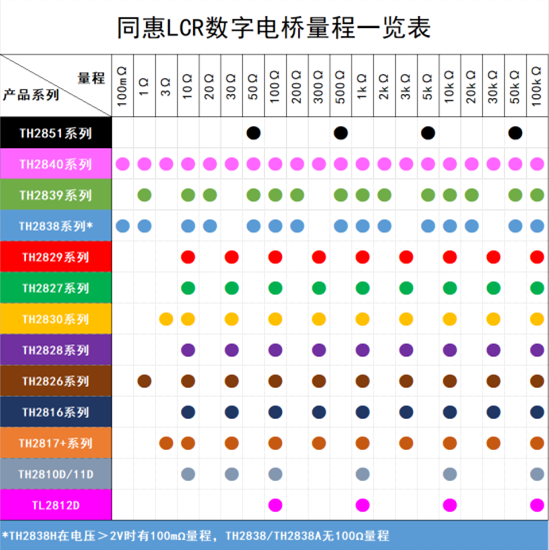

B. 高稳定性和高一致性
图：B. 高稳定性和高一致性

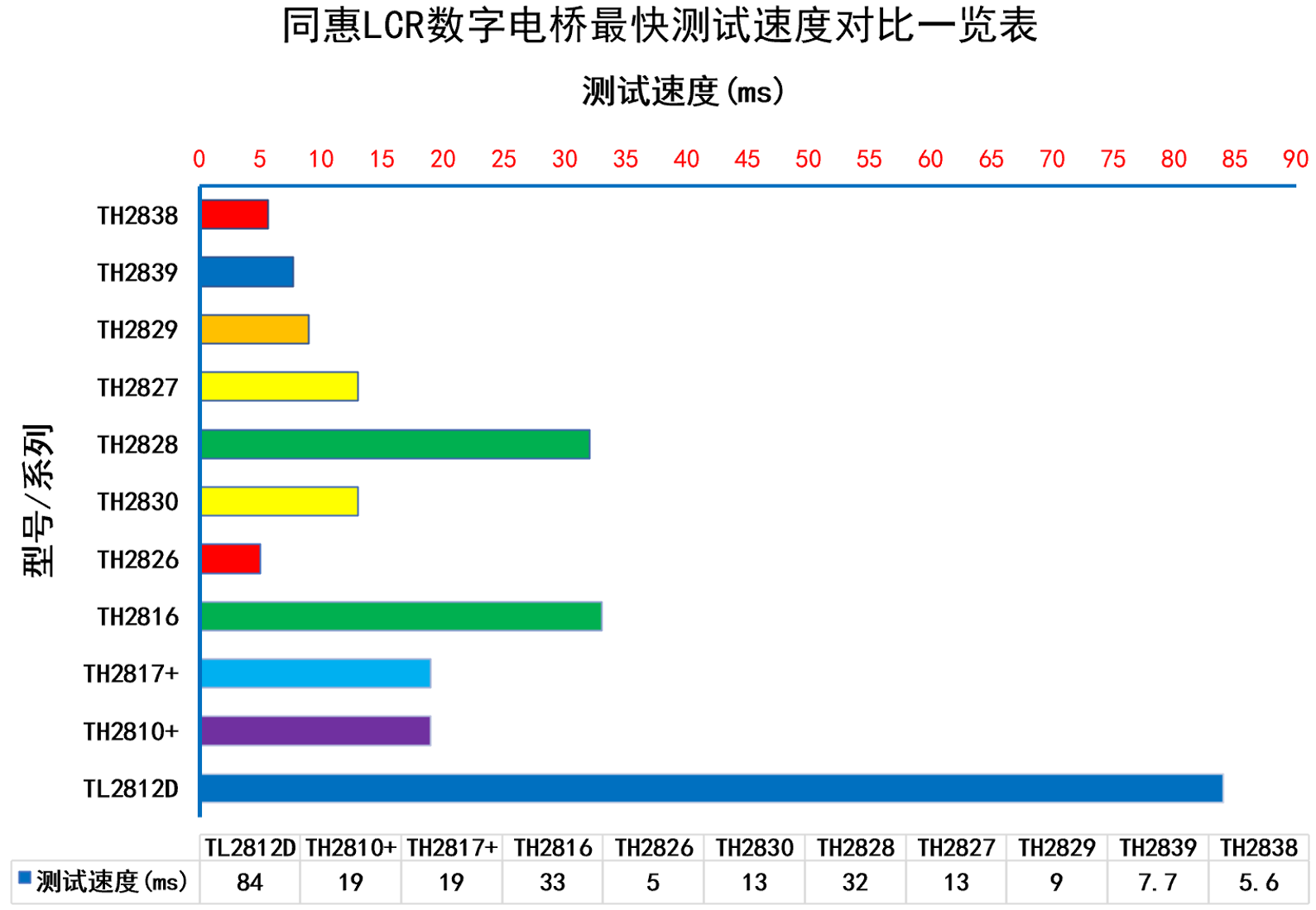

C. 高速度
图：C. 高速度

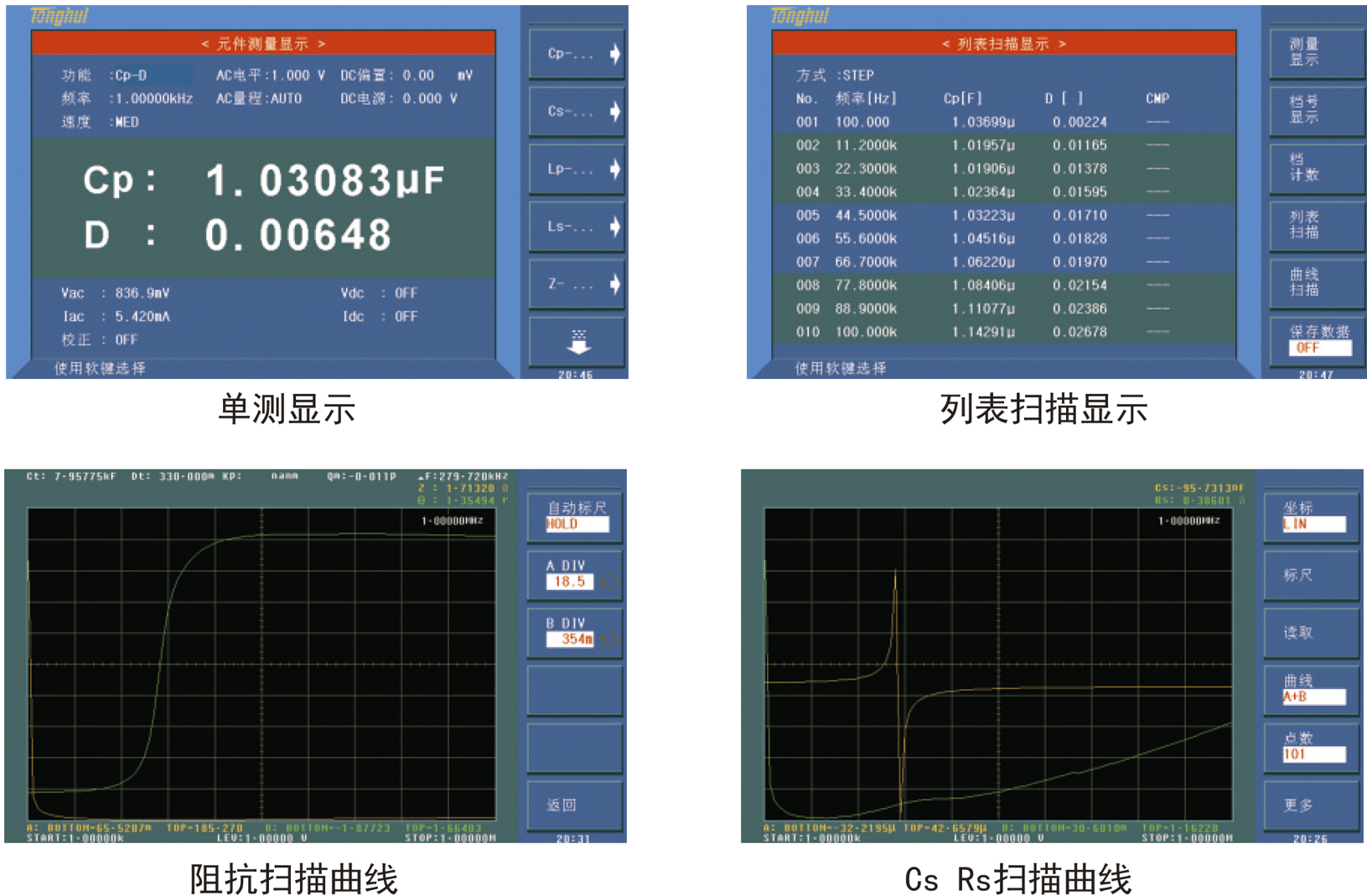

D. 功能与界面
图：D. 功能与界面
图：D. 功能与界面
E. 材料介电常数测试

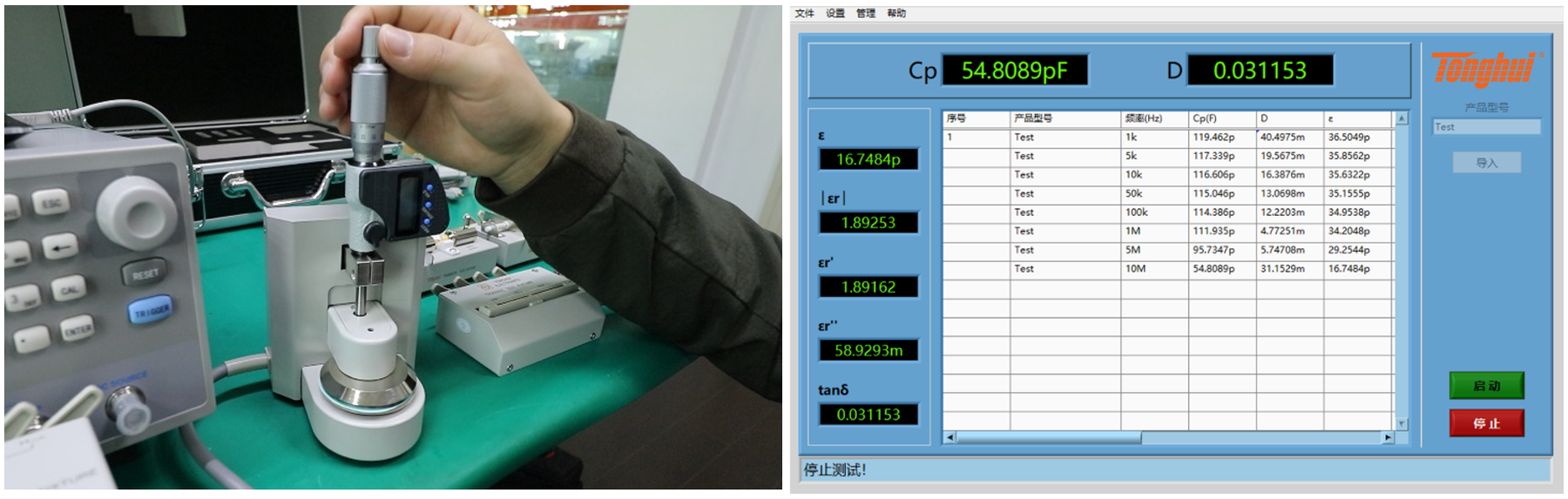

TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。
图：TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数

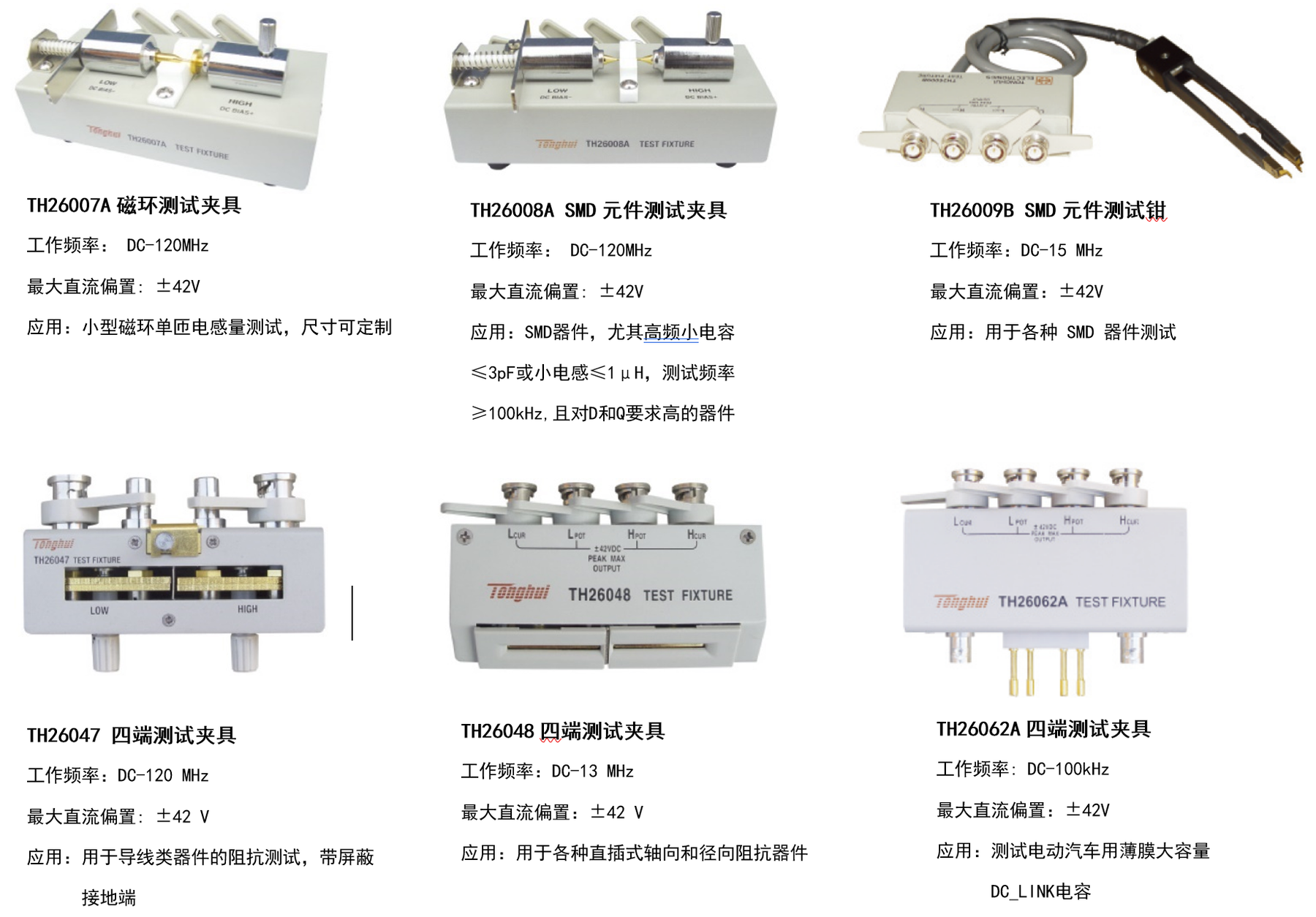

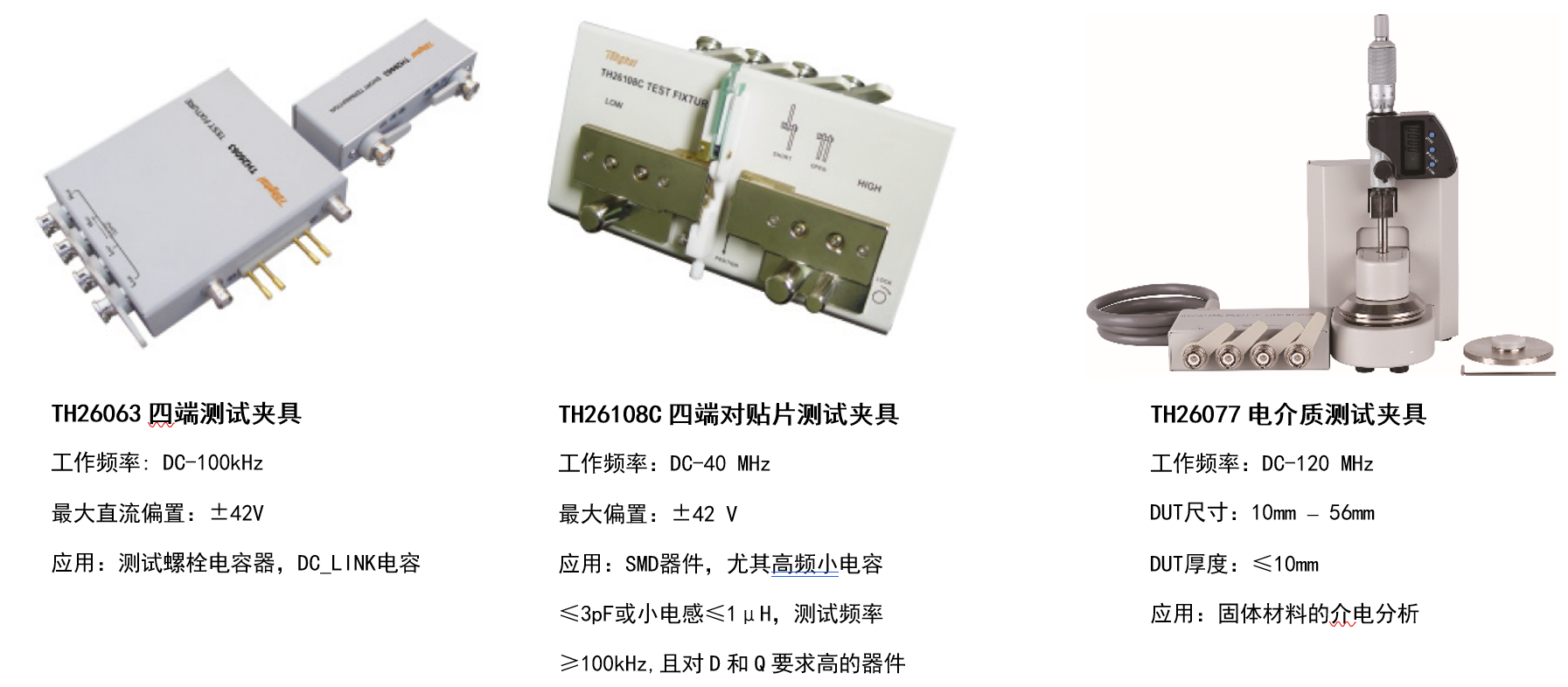

F. 选配附件
图：F. 选配附件
图：F. 选配附件

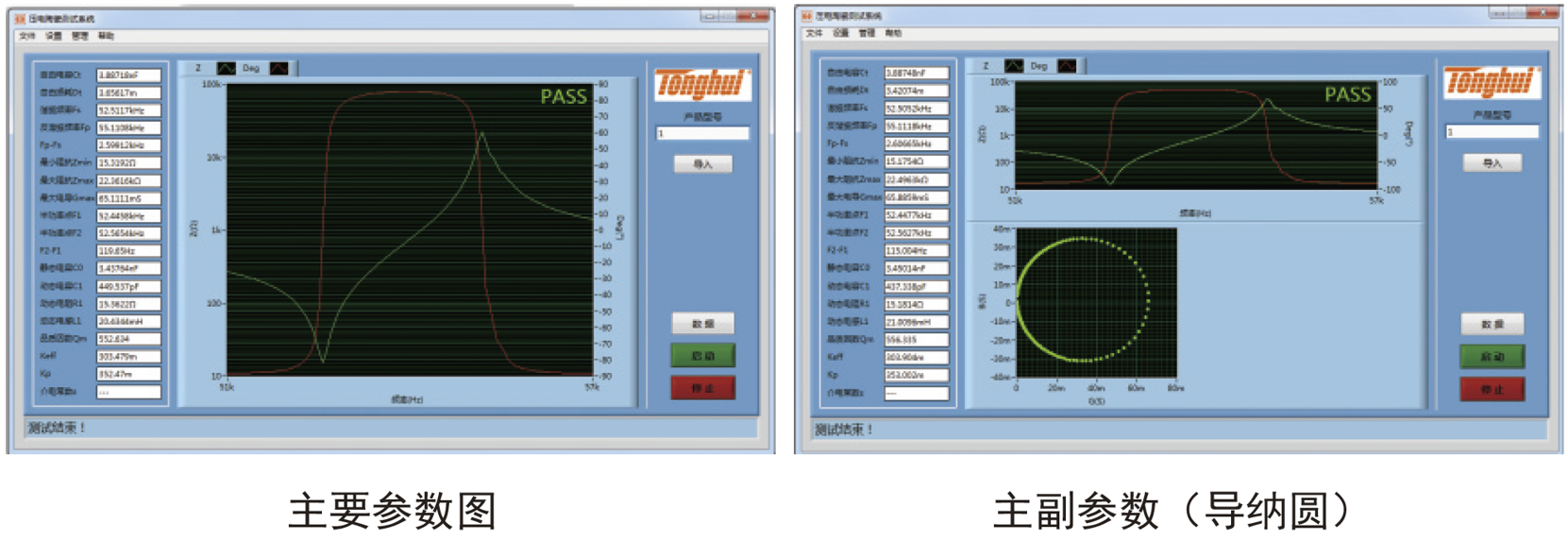

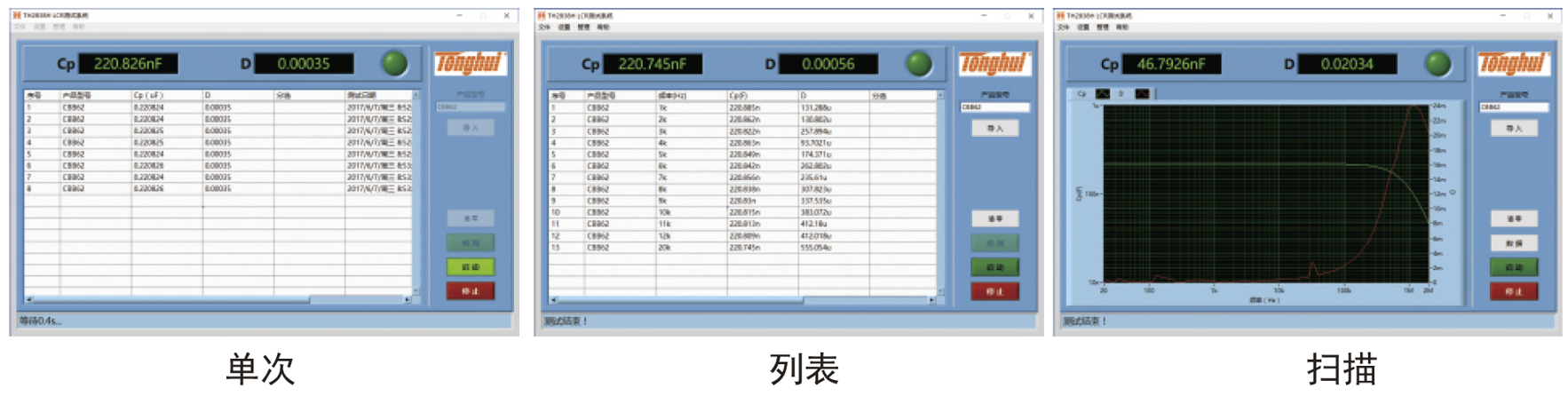

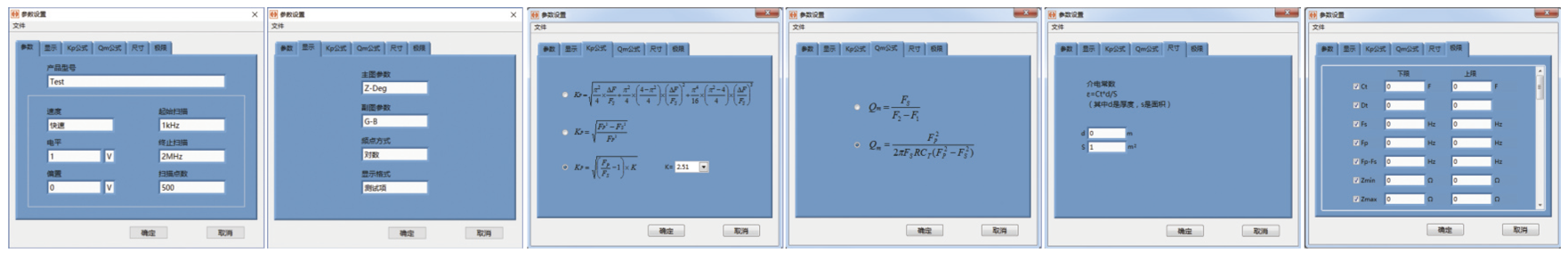

G. 上位机软件
图：G. 上位机软件
图：G. 上位机软件
硬件连接方式： RS232C 、 USB 、 GPIB 、 LAN

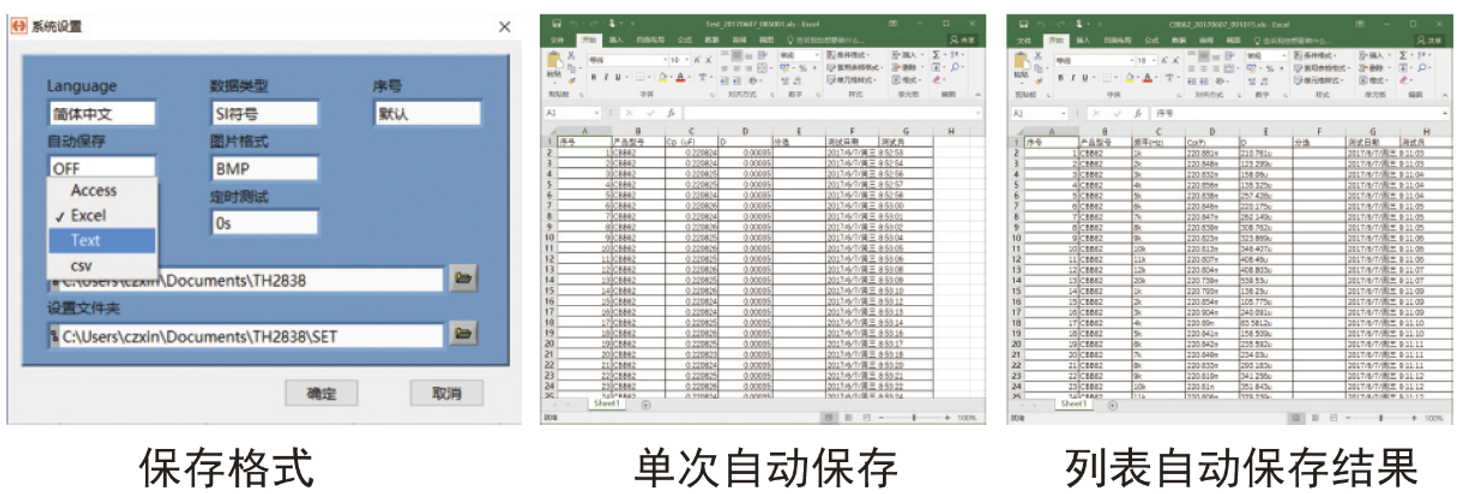

数据图像保存格式： TXT 、 XLS 、 MDB 、 CSV 、 BMP 、 JPG 、 PNG
其它功能：自动记录、设置文件保存、用户管理等
图：其它功能：自动记录、设置文件保存、用户管理等
图：其它功能：自动记录、设置文件保存、用户管理等

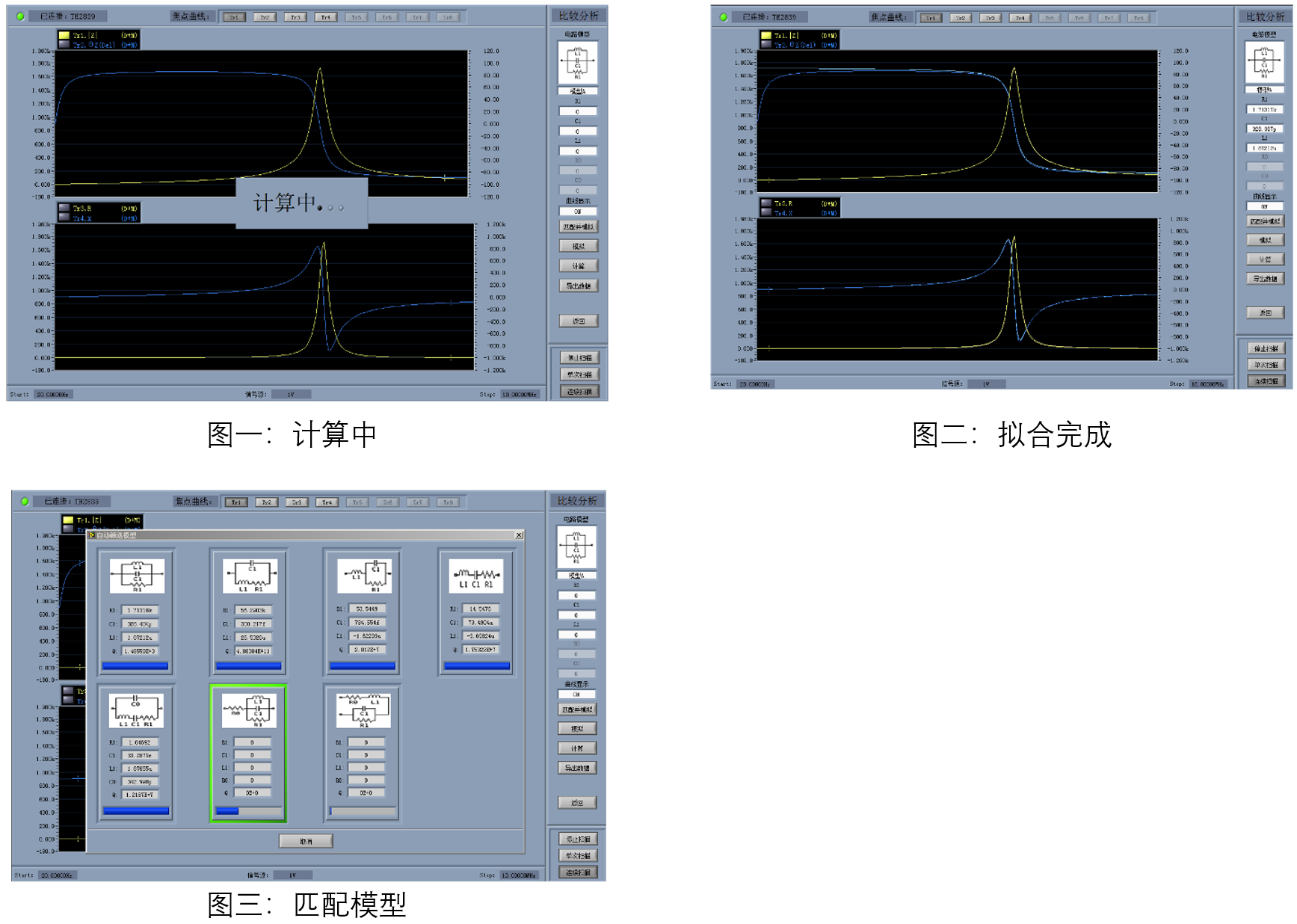

现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之最符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。
图：现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型

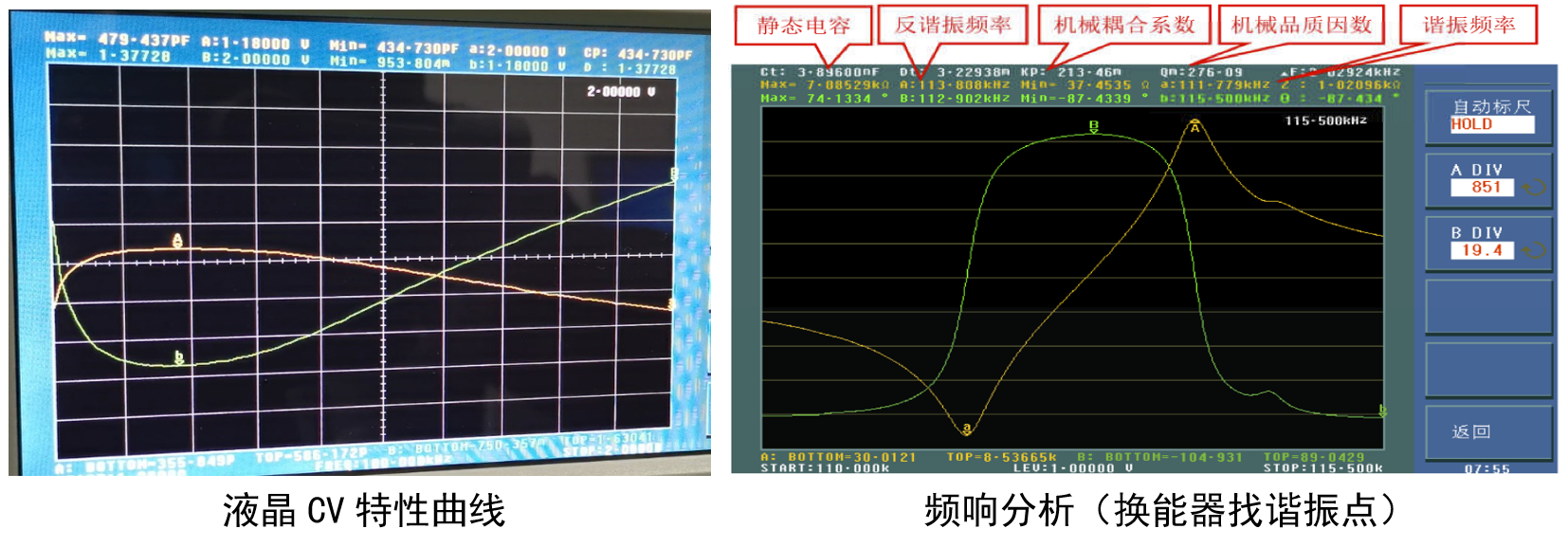

典型应用
• 无源元件:
• 半导体元件:
• LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
• 其它元件:
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH2838 精密LCR数字电桥 详细指标页
onetest仪器资源库 · 同惠电子 TH2838 精密LCR数字电桥
同惠电子 · 常州同惠电子股份有限公司
TH2838 精密LCR数字电桥 · 详细指标
范围 20Hz-2MHz / 20Hz - 1MHz · 设置步进 20.0000Hz - 99.9999Hz 1mHz · 电压范围 F≤1MHz 5mVrms- 20Vrms 5mVrm…
产品简介
TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。
本页按官方规格资料分组收录 TH2838 精密LCR数字电桥 的全部关键技术指标；产品定位、特性与应用场景请见 TH2838 产品介绍页。
技术指标
频率与时钟
• 测试频率 / 范围：20Hz-2MHz / 20Hz - 1MHz
• 测试频率 / 设置步进：20.0000Hz - 99.9999Hz 1mHz
• 测试频率 / 设置步进：100.000Hz - 999.999Hz 10mHz
• 测试频率 / 设置步进：1.00000kHz - 9.99999kHz 100mHz
• 测试频率 / 设置步进：10.0000kHz - 99.9999kHz 1Hz
• 测试频率 / 设置步进：100.000kHz - 999.999kHz 10Hz
• 测试频率 / 设置步进：1.00000MHz - 2.00000MHz 100Hz
测量范围与精度
• AC 信号 / 电压范围：F≤1MHz 5mVrms- 20Vrms 5mVrms - 2Vrms5mVrms - 2VrmsF >1MHz 5mVrms - 15Vrms
• AC 信号 / 分辨率：5mVrms - 0.2Vrms 100µVrms
• AC 信号 / 分辨率：0.2Vrms - 0.5Vrms 200µVrms
• AC 信号 / 分辨率：0.5Vrms - 1Vrms 500µVrms
• AC 信号 / 分辨率：1Vrms - 2Vrms 1mVrms
• AC 信号 / 分辨率：2Vrms - 5Vrms 2mVrms
• AC 信号 / 分辨率：5Vrms - 10Vrms 5mVrms
• AC 信号 / 分辨率：10Vrms - 20Vrms 10mVrms
• AC 信号 / 电流范围：50µArms - 20mArms 50µArms -100mArms 50µArms - 20mArms
• AC 信号 / 分辨率：50µArms - 2mArms 1µArms
• AC 信号 / 分辨率：2mArms - 5mArms 2µArms
• AC 信号 / 分辨率：5mArms - 10mArms 5µArms
• AC 信号 / 分辨率：10mArms - 20mArms 10µArms
• AC 信号 / 分辨率：20mArms - 50mArms 20µArms
• AC 信号 / 分辨率：50mArms-100mArms 50µArms
• Rdc 测试 / 电压范围：100mV - 2V
• Rdc 测试 / 分辨率：100µV
• DC 偏置 / 电压范围：0V - ±10V 0V - ±40V 0V - ±10V
• DC 偏置 / 分辨率：0V - 5V 100µV
• DC 偏置 / 分辨率：5V - 10V 1mV
• DC 偏置 / 分辨率：10V - 20V 2mV
• DC 偏置 / 分辨率：20V - 40V 5mV
• DC 偏置 / 电流范围：0mA- ±100mA
• DC 偏置 / 分辨率：0 A - 50mA 1µA
• DC 偏置 / 分辨率：50mA - 100mA 10µA
• 电压源 / 电压范围：------ / -10V - 10V
• 电压源 / 分辨率：------ / 1mV
• 电压源 / 电流范围：------ / -45mA - +45mA
输出与驱动
• 信号源输出阻抗：100Ω ， ±1% @1kHz /
• 电压源 / 输出阻抗：------ / 100Ω
其他参数
• AC 测试信号模式：额定值 (ALC OFF) ：设定电压为测试端开路时 Hcur 电压设定电流为测试端短路时从 Hcur 流出电流恒定值 (ALC ON) ： 保持 DUT 上电压与设定值相同 保持 DUT 上电流与设定值相同
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
