同惠电子 · 常州同惠电子股份有限公司
TH2840A 精密LCR数字电桥
电压范围 5mVrms-20Vrms · 准确度 ±（10% × 设定值 +2mV）（AC≤2Vrms）… · 分辨率 1mVrms （5mVrms-1Vrms）
产品简介
TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。
核心参数
• 测试电平 / 电压范围：5mVrms-20Vrms
• 测试电平 / 准确度：±（10% × 设定值 +2mV）（AC≤2Vrms） ±（10% × 设定值 +5mV）（AC ＞2Vrms）
• 测试电平 / 分辨率：1mVrms （5mVrms-1Vrms）
• 测试电平 / 电流范围：50 μArms-100mArms
• 测试电平 / 分辨率 (100 Ω 内阻)：10 μArms (50 μArms-10mArms)
• R DC 测试 / 电压范围：100mV-20V
• R DC 测试 / 分辨率：1mV (0V-1V)
• DC 偏置 / 电压范围：0V- ±40V
• DC 偏置 / 准确度：AC≤2V 1% × 设定电压 +5mV
功能与特点

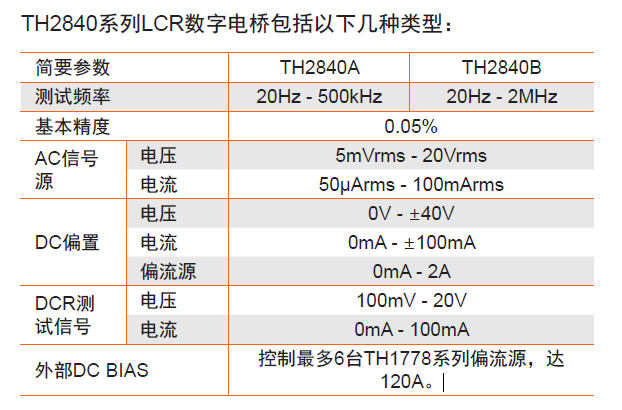

TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，弥补了500kHz频率范围内缺乏高性能电桥的缺点。得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，TH2840系列LCR数字电桥采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。
图：TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，弥补了500kHz频率范围内缺乏高

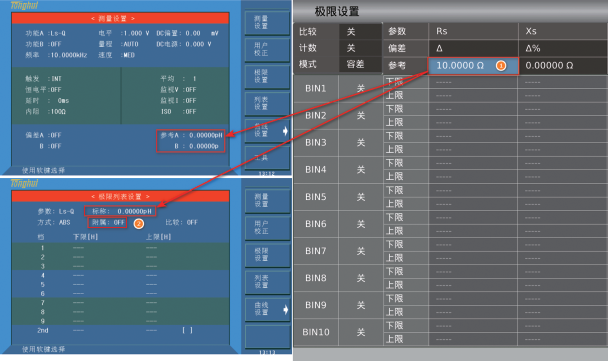

A.10.1寸大屏，四种测量参数，让细节一览无遗
10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷
性。
大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥
挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。

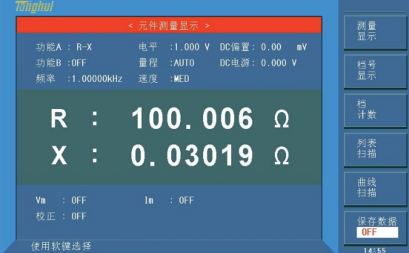

和早期LCR对比，操作便捷性、显示完整性一目了然。
图：和早期LCR对比，操作便捷性、显示完整性一目了然
图：和早期LCR对比，操作便捷性、显示完整性一目了然
B.高达1800次/秒测量速度
由于创新性的采用了双CPU设计，一个CPU负责测试处理数据，另一个CPU负责显示数据，因此TH2840测试速度高达1800次/秒。
高速的测试速度在自动化产线可以极大的提高效率。
对于部分需要实时采样体现被测件瞬态变化特征，或者测量变化过程相应时间，TH2840系列0.56ms的测量速度可完美解决。

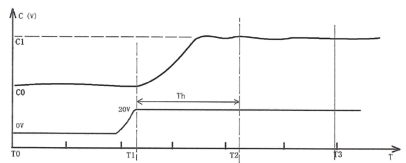

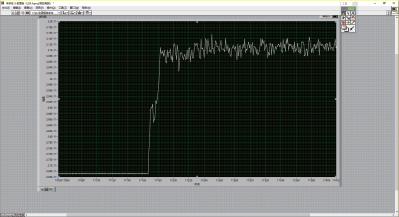

如下列应用，在两个极板之间加载偏压，两端电容随着偏置电压变化而变化.
计算从C0-C1之间的稳定时间Th。

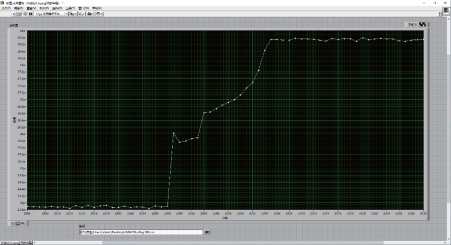

常规的LCR数字电桥，由于测试速度限制，采样率无法达到几
乎实时采集，用TH2840系列双CPU，可实时观察变化过程并计算
出稳定时间。
图：出稳定时间。
图：出稳定时间。
图：出稳定时间。

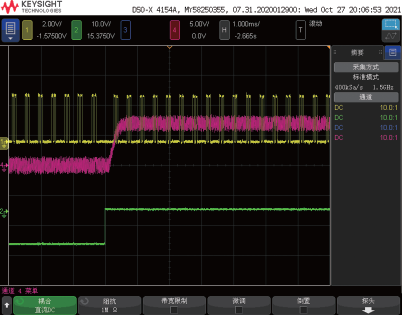

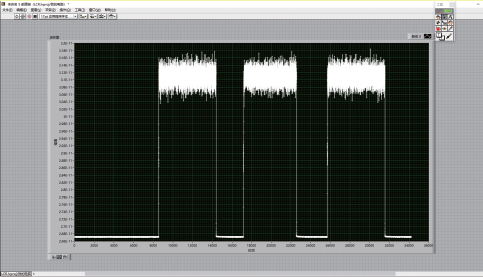

测试频率：1MHz CH2: DC BIAS 打开（绿色)
量程：100Ω CH4: DC BIAS 上升（红色）
图：量程：100Ω CH4: DC BIAS 上升（红色）
图：量程：100Ω CH4: DC BIAS 上升（红色）

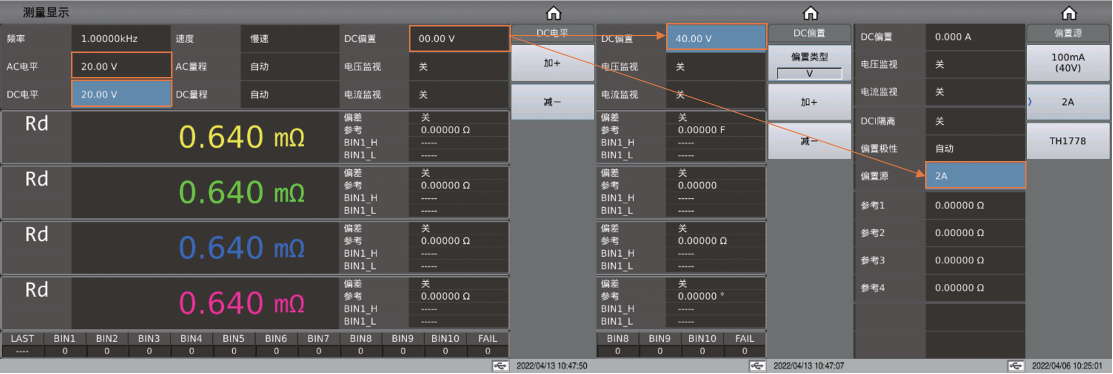

C.超强硬件配置
除了双CPU设计，TH2840系列也增强了其他硬件配置参数：
1. AC测试电平提升至20Vrms/100mA，同类产品仅TH2838H可达到，在测试C-V曲线时范围更广
2. DC偏置为±40V/±100mA，为同类产品最高配置
3. 标配独立2A直流偏置电流源，为2A电流以内电感测试带来福音，支持外界TH1778A系列扩展至120A。
4. DCR测试电平提升至20V，测试mH级及以上电感更快速稳定精确。
图：4. DCR测试电平提升至20V，测试mH级及以上电感更快速稳定精确

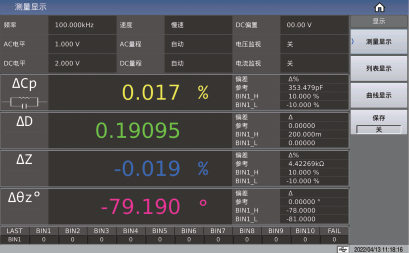

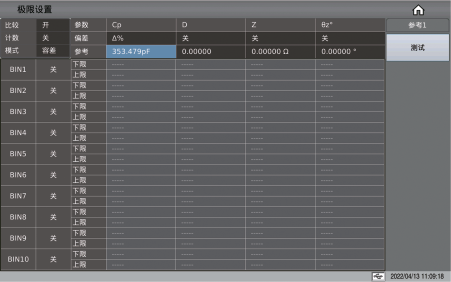

D.改进的分选设置
数档。
图：数档。

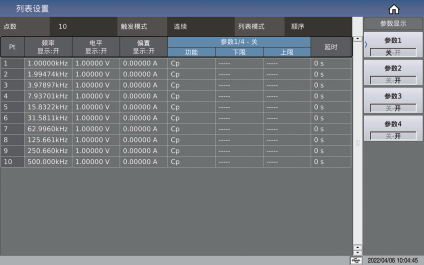

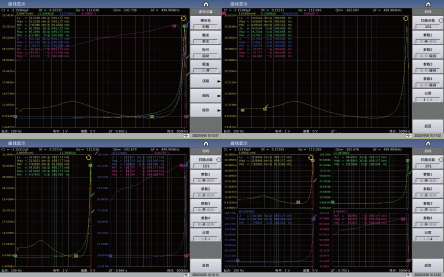

E.增强的列表扫描功能 F.强大的分析图形界面
可设置4个测量参数，4个测量参数有独立开关，列表扫 4个扫描轨迹，1-4个测试参数任意选择，扫描曲线可以
描每个点的频率,电平,偏置,功能,延时都可以独立设置,满足了 一分屏、二分屏、四分屏。
大多数客户的需求。
图：大多数客户的需求。
图：大多数客户的需求。

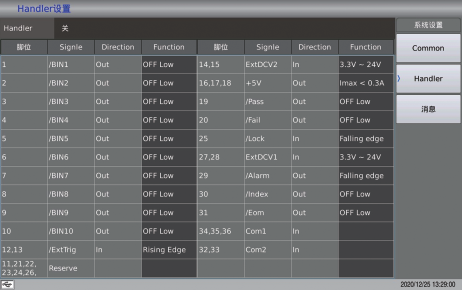

G.10档分选及可编程HANDLER接口
仪器提供了10档分选，为客户产品质量分级提供了可 在与自动化设备连接时，怎么配置HANDLER接口
能，分选结果直接输出至HANDLER接口。 输出，一直是自动化客户的难题，TH2840系列LCR将
HANDLER接口脚位、输入输出方式、对应信号、应答方式
等完全可视化，让自动化连接更简单。
图：等完全可视化，让自动化连接更简单
图：等完全可视化，让自动化连接更简单

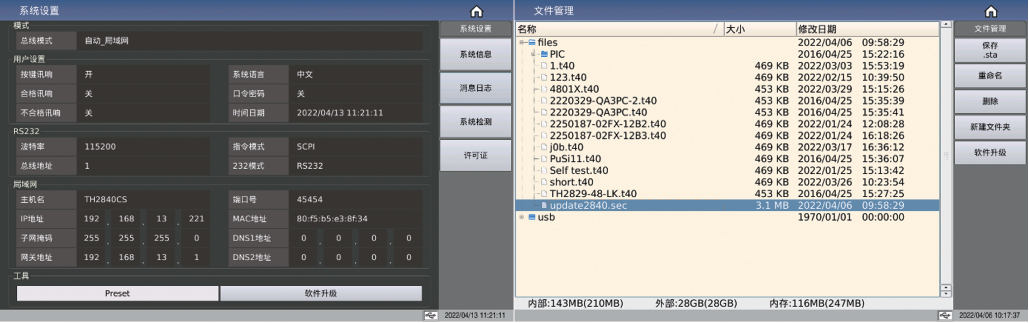

H.智能固件升级方式
仪器本身功能完善、BUG解决、功能升级等，都可以通过升级固件(Firmware)来进行更新，而无需返厂进行。
TH2840系列LCR数字电桥固件升级非常智能，可以通过系统设置界面或者文件管理界面进行，智能搜索仪器内存、外接优盘
甚至是局域网内升级包，并自动进行升级。
图：甚至是局域网内升级包，并自动进行升级

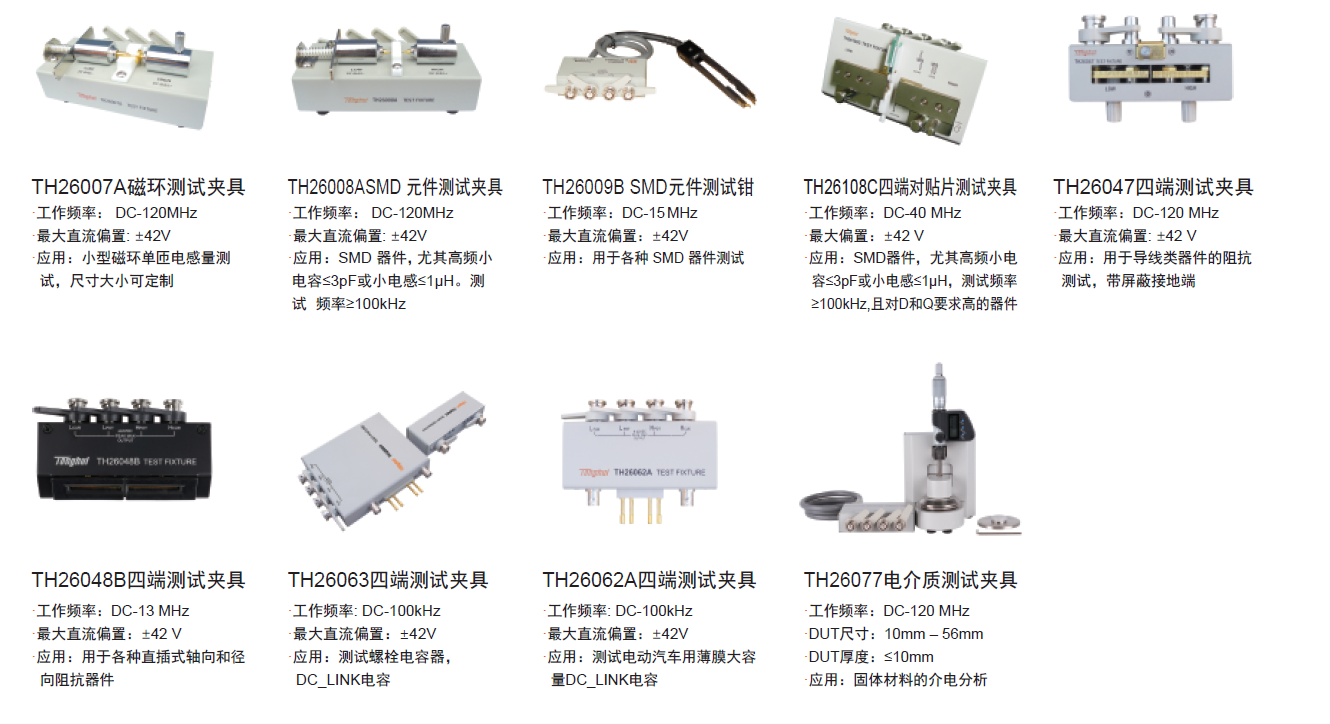

I.选配附件
图：I.选配附件
典型应用
• 网络元件等的阻抗参数评估和性能分析。
• LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特
• 性；晶体管或集成电路的寄生参数分析
• 塑料、陶瓷和其它材料的介电常数和损耗角评估
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH2840A 精密LCR数字电桥 详细指标页
onetest仪器资源库 · 同惠电子 TH2840A 精密LCR数字电桥
同惠电子 · 常州同惠电子股份有限公司
TH2840A 精密LCR数字电桥 · 详细指标
电压范围 5mVrms-20Vrms · 准确度 ±（10% × 设定值 +2mV）（AC≤2Vrms）… · 分辨率 1mVrms （5mVrms-1Vrms）
产品简介
TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。
TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，弥补了500kHz频率范围内缺乏高性能电桥的缺点。得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，TH2840系列LCR数字电桥采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。
本页按官方规格资料分组收录 TH2840A 精密LCR数字电桥 的全部关键技术指标；产品定位、特性与应用场景请见 TH2840A 产品介绍页。
技术指标
测量范围与精度
• 测试电平 / 电压范围：5mVrms-20Vrms
• 测试电平 / 准确度：±（10% × 设定值 +2mV）（AC≤2Vrms） ±（10% × 设定值 +5mV）（AC ＞2Vrms）
• 测试电平 / 分辨率：1mVrms （5mVrms-1Vrms）
• 测试电平 / 分辨率：10mVrms (1Vrms-20Vrms)
• 测试电平 / 电流范围：50 μArms-100mArms
• 测试电平 / 分辨率 (100 Ω 内阻)：10 μArms (50 μArms-10mArms)
• 测试电平 / 分辨率 (100 Ω 内阻)：100 μArms (10mArms-100mArms)
• R DC 测试 / 电压范围：100mV-20V
• R DC 测试 / 分辨率：1mV (0V-1V)
• R DC 测试 / 分辨率：10mV (1V-20V)
• DC 偏置 / 电压范围：0V- ±40V
• DC 偏置 / 准确度：AC≤2V 1% × 设定电压 +5mV
• DC 偏置 / 准确度：AC>2V 2% × 设定电压 +8mV
• DC 偏置 / 分辨率：1mV (0V-1V)
• DC 偏置 / 分辨率：10mV (±1V- ±40V)
• DC 偏置 / 电流范围：0mA- ±100mA
• DC 偏置 / 分辨率：10 μA (0mA-10mA)
• DC 偏置 / 分辨率：100 μA (10mA-100mA)
• 内置电流源 / 电流范围：0mA-2A
• 内置电流源 / 准确度：I>5mA ±（2% × 设定值 +2mA）
• 内置电流源 / 分辨率：1mA
• 量程选择：自动 AUTO 、手动 HOLD
• 量程配置 / LCR：100mΩ 、 1 Ω 、 10 Ω 、 20 Ω 、 50 Ω 、 100 Ω 、 200 Ω 、 500 Ω 、 1kΩ 、 2kΩ 、 5kΩ 、 10kΩ 、 20kΩ 、 50kΩ 、 100kΩ
• 量程配置 / R DC：1 Ω 、 10 Ω 、 20 Ω 、 50 Ω 、 100 Ω 、 200 Ω 、 500 Ω 、 1kΩ 、 2kΩ 、 5kΩ 、 10kΩ 、 20kΩ 、 50kΩ 、 100kΩ
• 基本测量准确度：0.05% （具体参考说明书）
输出与驱动
• 输出阻抗：30 Ω ， ±4%@1kHz
• 输出阻抗：100 Ω ， ±2%@1kHz
其他参数
• 测试端配置：五端
• 测试电缆长度：0m ， 1m （选配）
• 数学运算：与标称值的绝对偏差 Δ，与标称值的百分比偏差 Δ%
• 等效方式：串联、并联
• 校准功能：开路 OPEN 、短路 SHORT 、负载 LOAD
• 测量平均：1-255 次
• 测量时间（ms）：快速 +: 0.56ms 快速 : 3.3ms 中速 : 90ms 慢速 : 220ms
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
