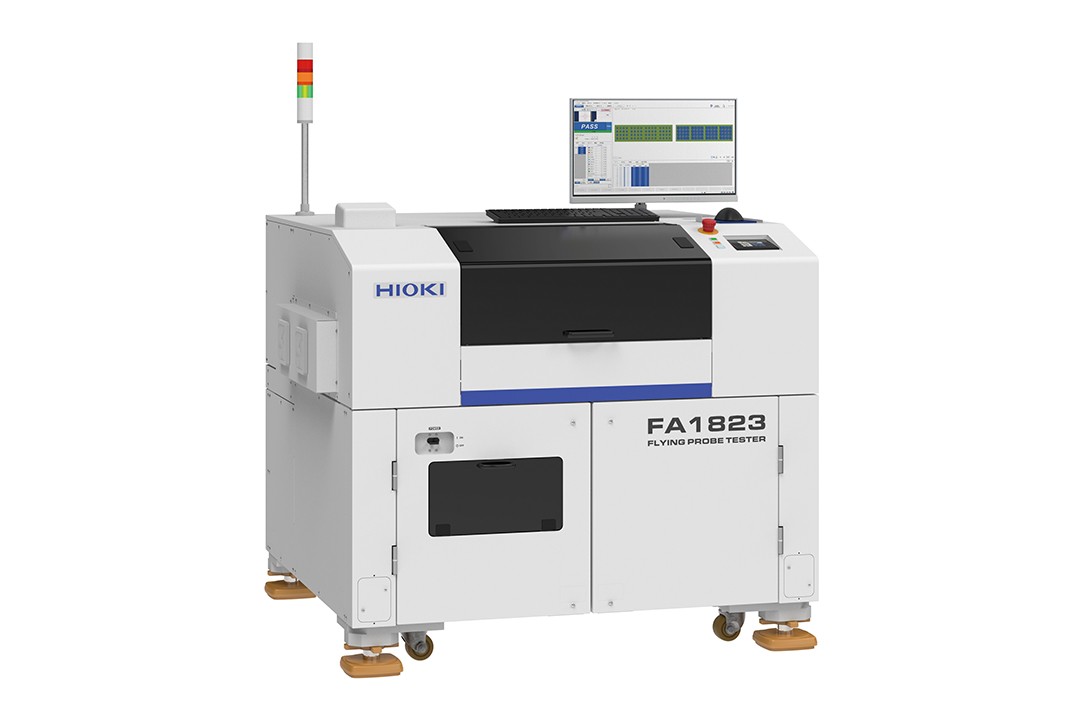

FA1823 生产线自动化与测试系统 用4端子检测先进IC封装基板的微细焊盘。φ19 µm焊盘的高精度探针测试。微细焊盘上的4端子低电阻测量。提升更换探针时的作业时效。核心指标：测试步数 最大999；测试项目•测试范围内埋元件基板测试 直流定电流导通测试：400.0 mΩ〜1.000 kΩ。

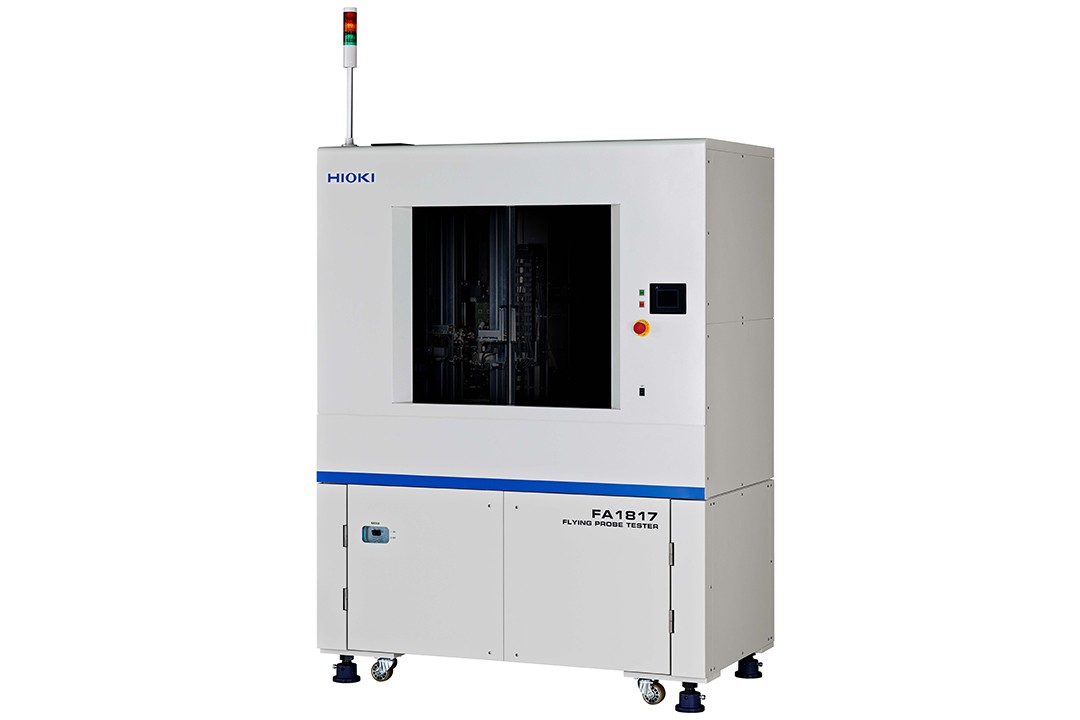

FA1817 印刷线路板检查设备标准机型。探针移动的优化可将检测时间缩短20％。结合最新型的测试探针，以达到测试针痕最小。通过统计处理软件，检出潜在不良。基板设置：垂直方向。核心指标：可测试基板尺寸 标准规格：50W × 50H〜610W × 510H mm；最大可测区域 604W × 504H mm。

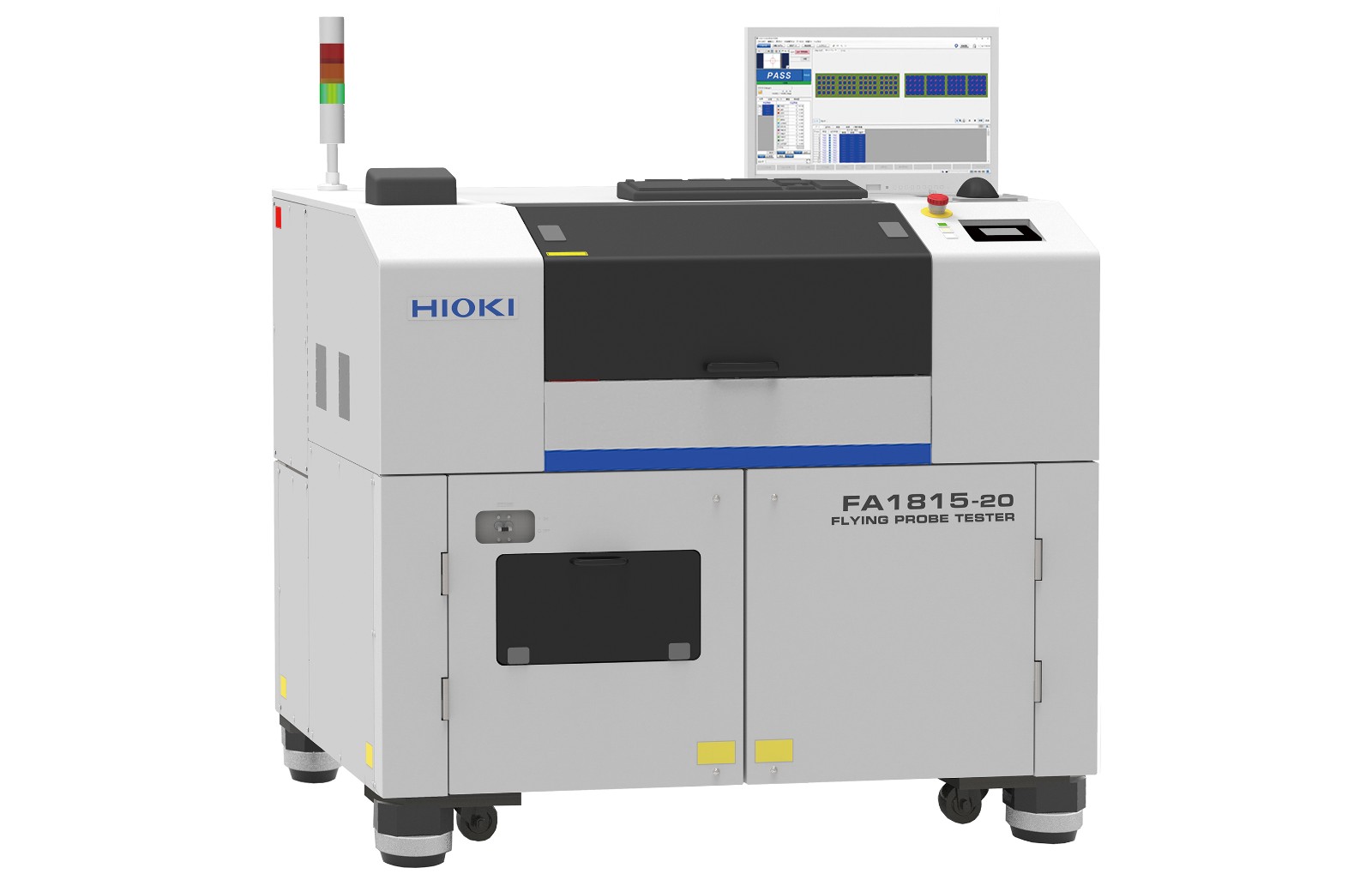

FA1815-20 飞针测试机。以更高的效率和可靠性，推动基板制造迈向新的高度。最快100 points/sec 的高速检测与与探测精度的提高。10 V 的电压下，绝缘测试量程高达100GΩ。检测探针卡基板的理想之选。核心指标：测试步数 4；测试速度 Max. 100 points/s(0.15。
- «
- 1
- »
FA1816 印制电路板检测装置“容量测量法”机型|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI

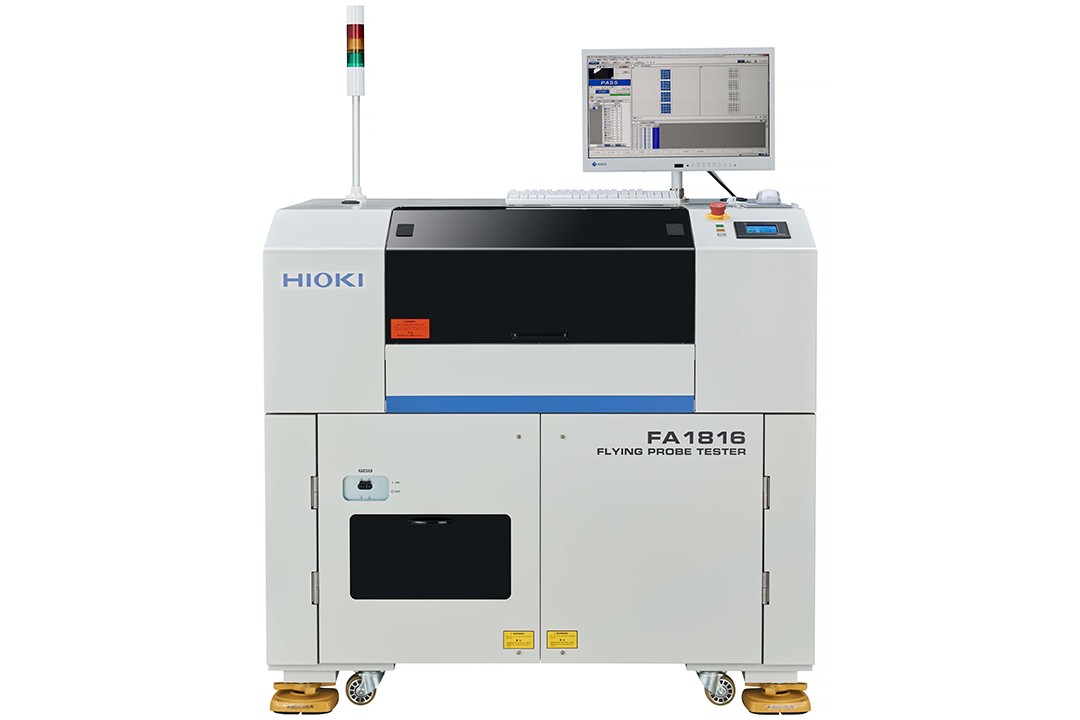

FA1816 印制电路板检测装置“容量测量法”机型
印制电路板检测装置“容量测量法”机型
产品简介
印制电路板检测装置“容量测量法”机型。FA1816 是 日置 官网 飞针测试机 栏目下的产品。
产品特点
• 用静电电容方式、Max.100点/秒的高速测试

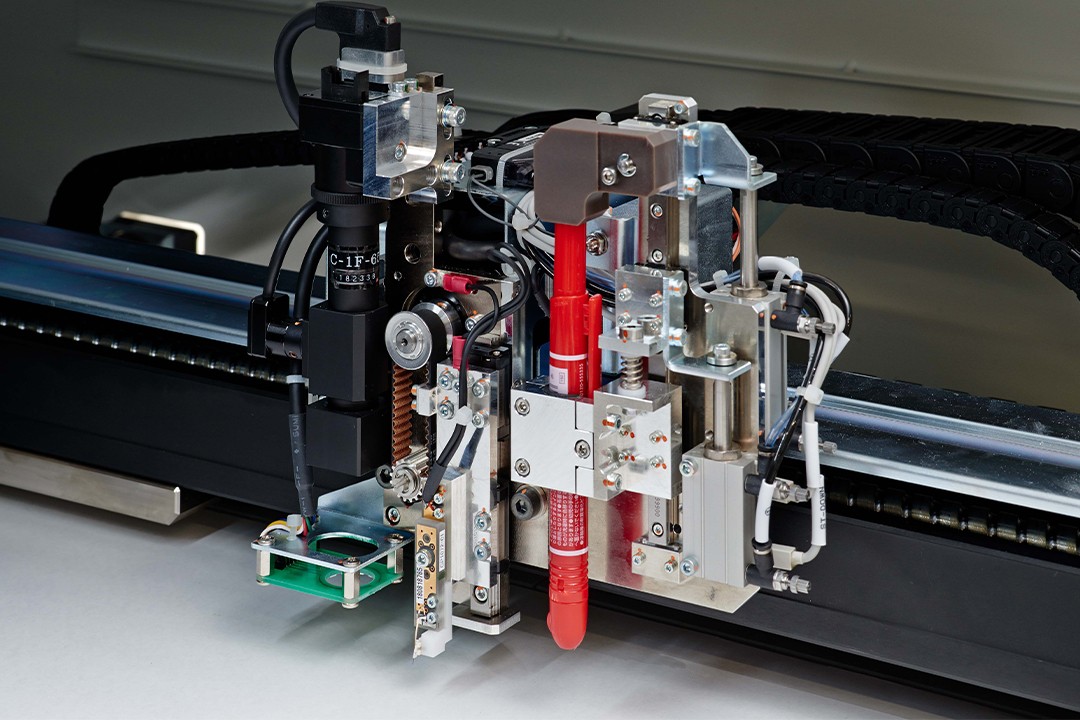

• 结合最新探针减轻针痕
• 软件更新，可操作性显著提高
功能亮点
功能介绍视频
高阶高精密基板的潜在缺陷，精准检测出每一个 FAIL
核心指标
• 手臂数：2（正面*2）
• 可安装探针：1172系列，CP1072系列
• 测试步数：999999步
• 测量参数和测量范围：电阻测量
• 绝缘电阻测量：1.000 kΩ ~ 500.0 MΩ
• 电容测量：100.0 fF ~ 10.00 μF
• 漏电流测量：1.000 μA ~ 10.00 mA
• 高压电阻测量：1.000 kΩ ~ 500.0 MΩ
• 电容绝缘电阻：1.000 kΩ ~ 10.00 MΩ
• 开路测量：4.000 Ω ~ 4.000 MΩ
资源下载
• 详细指标请见 FA1816 印制电路板检测装置“容量测量法”机型 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
FA1816 印制电路板检测装置“容量测量法”机型
详细指标
产品简介
印制电路板检测装置“容量测量法”机型。FA1816 是 日置 官网 飞针测试机 栏目下的产品。
详细指标
■ 规格概要
• 手臂数：2（正面*2）
• 可安装探针：1172系列，CP1072系列
• 测试步数：999999步
• 测量参数和测量范围：电阻测量
• 绝缘电阻测量：1.000 kΩ ~ 500.0 MΩ
• 电容测量：100.0 fF ~ 10.00 μF
• 漏电流测量：1.000 μA ~ 10.00 mA
• 高压电阻测量：1.000 kΩ ~ 500.0 MΩ
• 电容绝缘电阻：1.000 kΩ ~ 10.00 MΩ
• 开路测量：4.000 Ω ~ 4.000 MΩ
• 短路测量：400.0 mΩ ~ 40.00 kΩ
• 判定范围：−99.9% ~ ＋999.9%, 或绝对值
• 综合定位精度：□20μm (注: 根据检查条件有所限制)
• 测点最小间距：50μm (使用探针CP1072-01时, L-R手臂间距)
• 测量时间：Max. 100步/秒 (0.1mmX-Y移动，2手臂同时探测 电容测试)
• 可测试基板尺寸：50(W) × 50(H) ~ 610(W) × 510(H)mm, 厚度 0.1mm~ 3.2mm
• 最大可测区域：610mm(W)× 510mm(H)

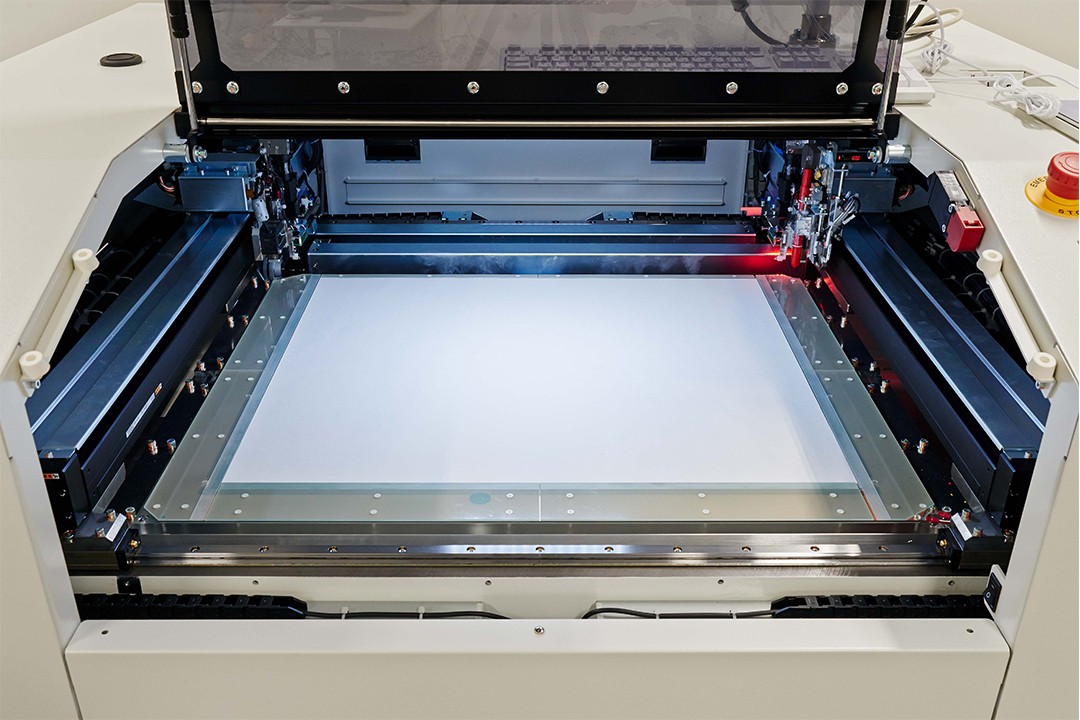

• 基板固定：水平放置，真空吸附
• 电源：AC200 V, 220 V, 230 V, 240 V单相 (订购时指定) 50/60 Hz,
最大功耗：3 kVA
• 体积及重量：1303(W) × 1194(H) × 1167(D)mm±10mm (突出部分除外) 900 kg±50kg
选件与型号
软件
• 流程分析软件 UA1801 AI分析基板检测数据，检出隐蔽的潜在不良
• FEB-LINE数据处理编程软件 UA1781 数据处理时间缩短至1/2的全新平台，光板测试专用"3 in 1"编辑软件
• 查错软件 UA1782 无论是实装基板，还是光板的测试结果，均可一键将FAIL信息可视化！
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
