FA1817 印刷线路板检查设备标准机型|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI

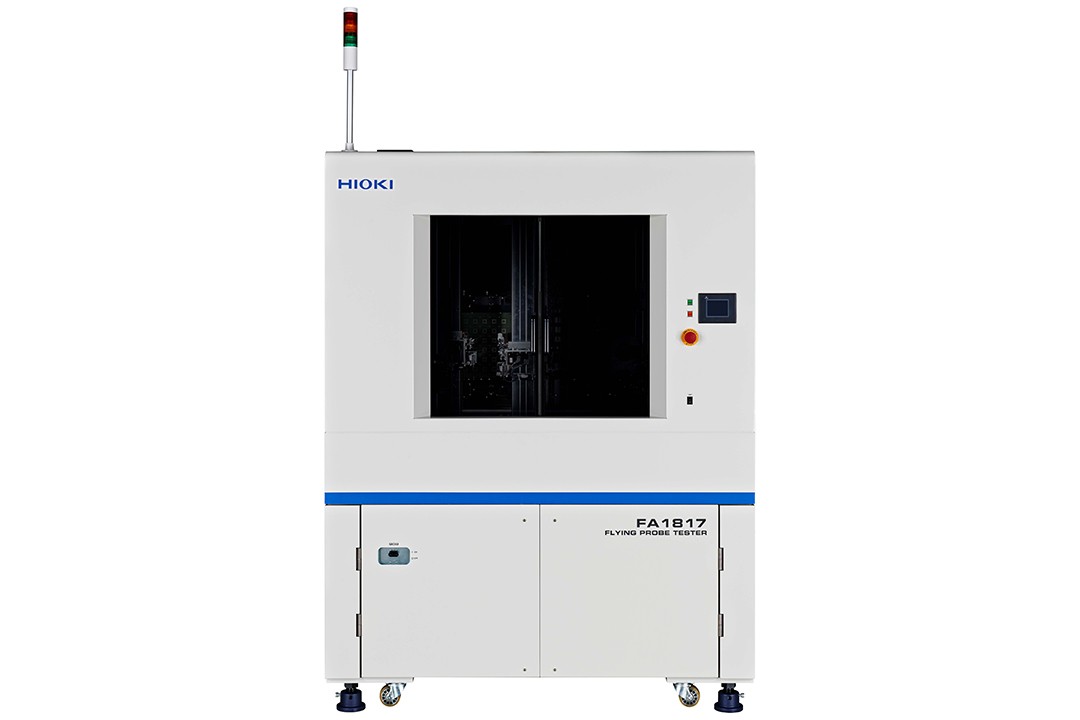

FA1817 印刷线路板检查设备标准机型
印刷线路板检查设备标准机型
产品简介
印刷线路板检查设备标准机型。FA1817 是 日置 官网 飞针测试机 栏目下的产品。
产品特点
• 探针移动的优化可将检测时间缩短20％
• 结合最新型的测试探针，以达到测试针痕最小
• 通过统计处理软件，检出潜在不良
• 基板设置：垂直方向

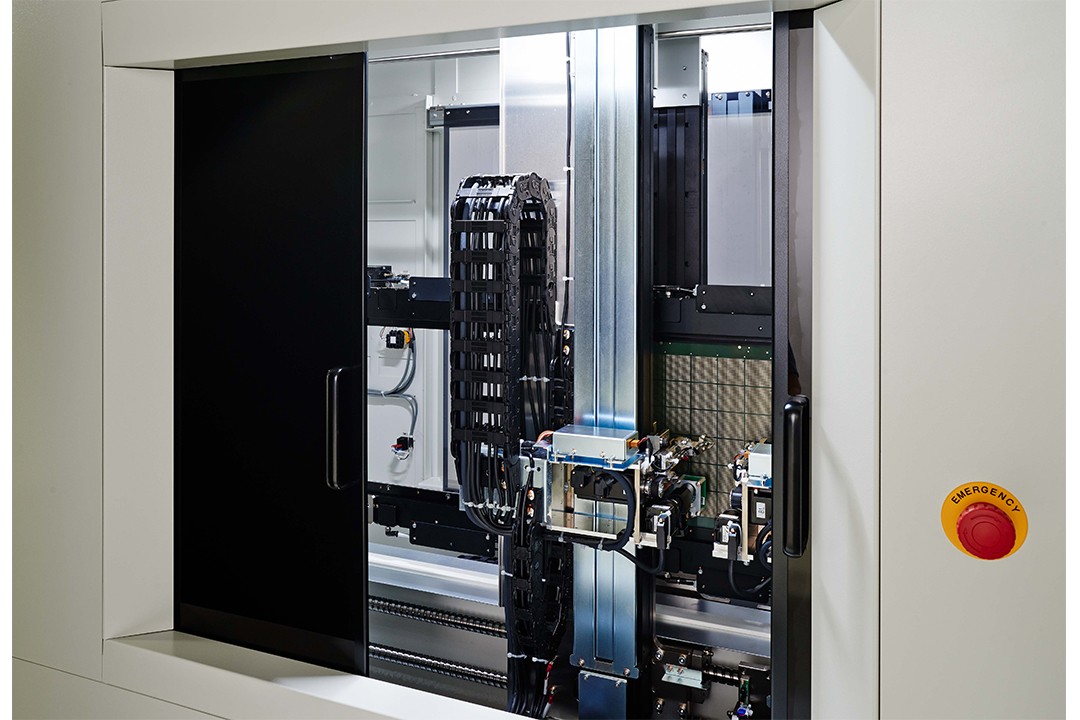

• 手臂结构：正面2和背面2（4手臂）
• 最大可测基板尺寸：610 x 510 mm
功能亮点
通过使用专用探针和专用板卡来实现4线低电阻测量方法，可以精确且高速地检测盲埋孔微开的微小阻值。
对于高绝缘电阻测量，使用专门开发的100GΩ/ 250V超绝缘电阻测量板可进行“高速无损”检测，同时最大限度地减少高压测试引起的风险。 此外，还搭载了最新开发的“流程分析软件”。 可以一次性读取累积的检测结果数据，并轻松创建统计数据。每个测试步的结果可以以数值变化，直方图，分布图等形式“可视化”，以此进行不良分析。将不良分析、不良内容反馈到设计过程和制造过程，有助于提升高品质的印刷线路板的制造。
核心指标
• 手臂数：4（正面2，背面2）
• 可安装探针：1172系列，CP1072系列
• 可测试基板尺寸：标准规格：50W × 50H〜610W × 510H mm, 厚度1.0〜3.2 mm 气动式基板夹具(选件): 50W × 70H〜610W × 510H mm, 厚度0.6〜6.0 mm
• 最大可测区域：604W × 504H mm
• 综合定位精度：□25μm (注: 根据检查条件有所限制)
• 测点最小间距：50μm (使用探针CP1072-01时, L-R手臂间距)
• 测量范围：直流恒流导通测量： 400.0 μΩ〜400.0 kΩ
• 判定范围：−99.9%〜＋999.9%, 或绝对值
• 测量时间：Max. 0.015秒/步 (0.15mm移动・4手臂同时接触,焊盘 电容测试)
• 电源：AC200 V, 220 V, 230 V, 240 V单相 (订购时指定) 50/60 Hz, 3 kVA
资源下载
• 详细指标请见 FA1817 印刷线路板检查设备标准机型 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
FA1817 印刷线路板检查设备标准机型
详细指标
产品简介
印刷线路板检查设备标准机型。FA1817 是 日置 官网 飞针测试机 栏目下的产品。
详细指标
■ 规格概要
• 手臂数：4（正面2，背面2）
• 可安装探针：1172系列，CP1072系列
• 可测试基板尺寸：标准规格：50W × 50H〜610W × 510H mm, 厚度1.0〜3.2 mm 气动式基板夹具(选件): 50W × 70H〜610W × 510H mm, 厚度0.6〜6.0 mm
• 最大可测区域：604W × 504H mm
• 综合定位精度：□25μm (注: 根据检查条件有所限制)
• 测点最小间距：50μm (使用探针CP1072-01时, L-R手臂间距)
• 测量范围：直流恒流导通测量： 400.0 μΩ〜400.0 kΩ
直流恒流电阻测量： 40.00 μΩ〜400.0 kΩ
直流恒压电阻测量： 4.000 Ω〜40.00 MΩ
绝缘电阻测量： 1.000 kΩ〜100.0 GΩ
交流恒压电容测量： 100.0 fF〜10.00 μF
漏电流测量： 1.000 μA〜10.00 mA
高压电阻测量： 1.000 kΩ〜100.0 GΩ
电容绝缘测量： 1.000 kΩ〜10.00 MΩ
开路测量： 4.000 Ω〜4.000 MΩ
短路测量： 400.0 mΩ〜40.00 kΩ
• 判定范围：−99.9%〜＋999.9%, 或绝对值
• 测量时间：Max. 0.015秒/步 (0.15mm移动・4手臂同时接触,焊盘 电容测试)
• 电源：AC200 V, 220 V, 230 V, 240 V单相 (订购时指定) 50/60 Hz, 3 kVA
• 体积及重量：1500W × 1950H × 800D mm, 1000 kg
选件与型号
软件
• 流程分析软件 UA1801 AI分析基板检测数据，检出隐蔽的潜在不良
• FEB-LINE数据处理编程软件 UA1781 数据处理时间缩短至1/2的全新平台，光板测试专用"3 in 1"编辑软件
• 查错软件 UA1782 无论是实装基板，还是光板的测试结果，均可一键将FAIL信息可视化！
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
