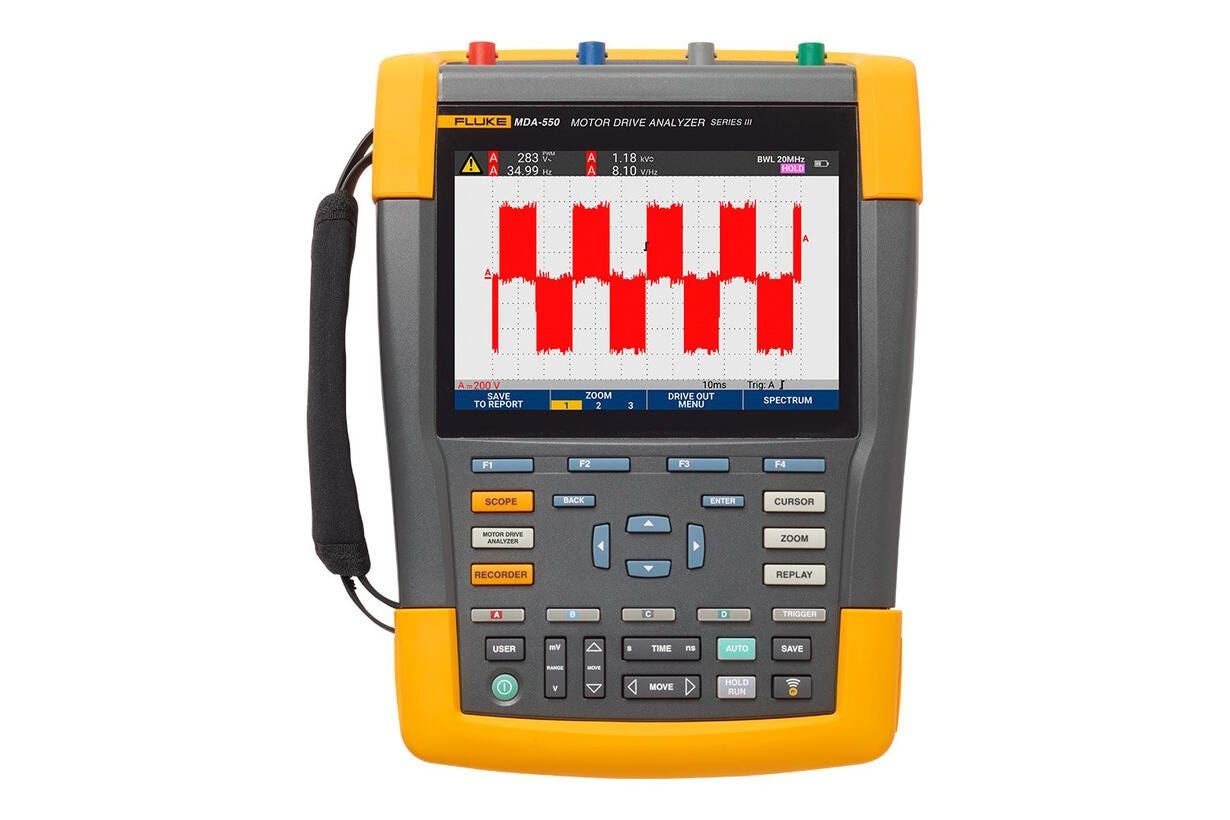

FlukeMDA-550系列III电机驱动器分析仪使电机驱动器故障排除工作化繁为简。引导式测试设置和驱动器自动测量提供可靠、可重复的测试结果。
获取Fluke190系列手持便携式示波器。安装、调试和维护工业机械、自动化和过程控制装置以及电力转换电子设备。
Fluke190-504示波表将性能水平、耐用性和便携性集于一身，带宽500MHz，通道数量4，实时采样率高达5GS/s，每个通道的深存储器可存储10000个样本，从而可以实现高精度捕获和显示波形细节、噪音和其它干扰。
- «
- 1
- »
190-II-190-504-S 320至500MHz带宽 4通道数字示波器 2.5GS/s至5GS/s|福禄克 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
福禄克|Fluke

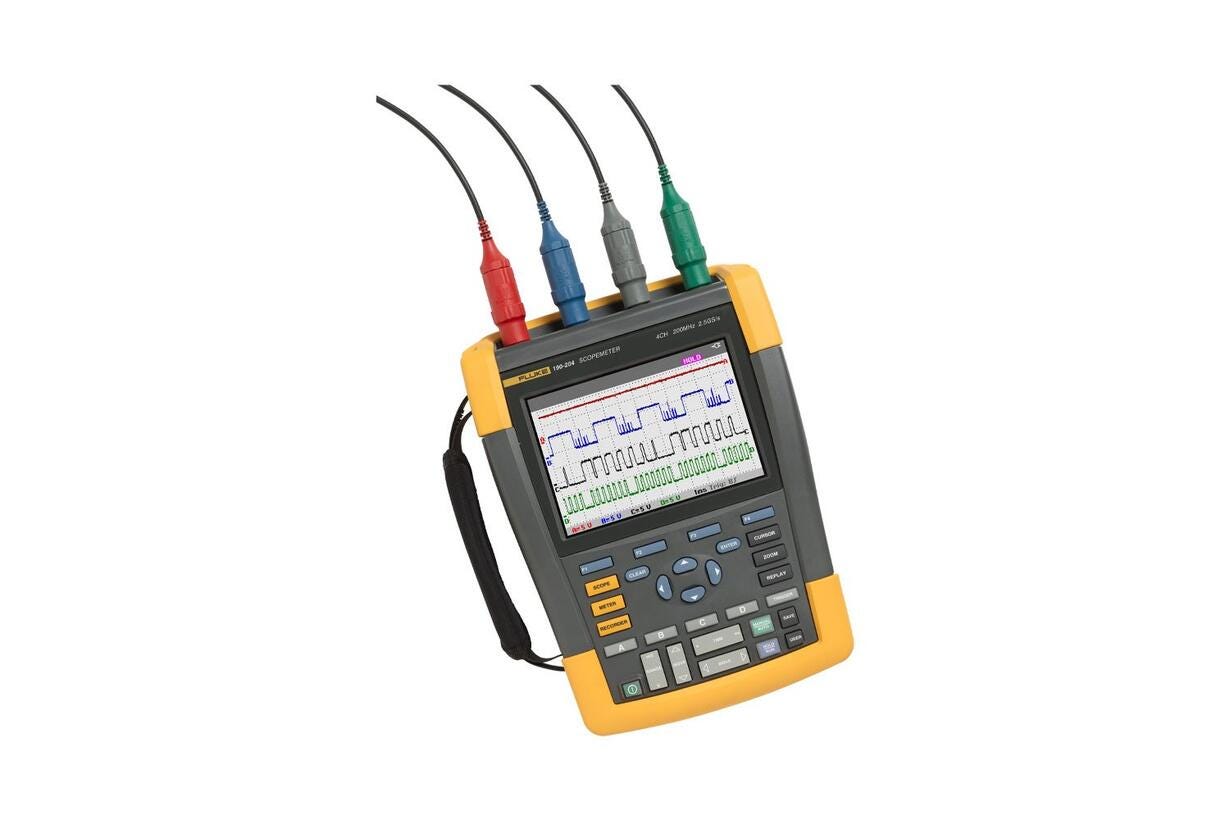

Fluke-190-504/S ScopeMeter®彩色数字示波表
两个或四个电气隔离输入 · 安全等级为 CAT III 1000V/CAT IV 600V · 60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择
产品简介
Fluke 190-504/S示波表将性能水平、耐用性和便携性集于一身，标配Fluke View®程序包，带宽 500 MHz，通道数量4，实时采样率高达5 GS/s，每个通道的深存储器可存储10000 个样本，从而可以实现高精度捕获和显示波形细节、噪音和其它干扰。
功能特性
• Fluke 190 II系列 ScopeMeter® 手持式示波表 …：Fluke 190 II系列 ScopeMeter® 手持式示波表 -- ScopeMeter® 测试工具 20多 年的创新成果。
• 作为安全等级达到 CAT III 1000V / CAT IV 60…：作为安全等级达到 CAT III 1000V / CAT IV 600V 的双通道和四通道便携式示波表，Fluke 190 II 系列ScopeMeter®示波表将性能水平、耐用性和便携性集于一身。您可以选择 60 MHz、100 MHz、200 MHz 或 500 MHz 带宽型号，实时采样率高达 5 GS/s，分辨率为 200 ps，每个通道的深存储器可存储10000 个样本，从而可以实现高精度捕获和显示波形细节、噪音和其它干扰。
• 所有型号均达到 IP-51 等级，可以防尘、防水、防潮和抵抗大范围的…：所有型号均达到 IP-51 等级，可以防尘、防水、防潮和抵抗大范围的温度变化。

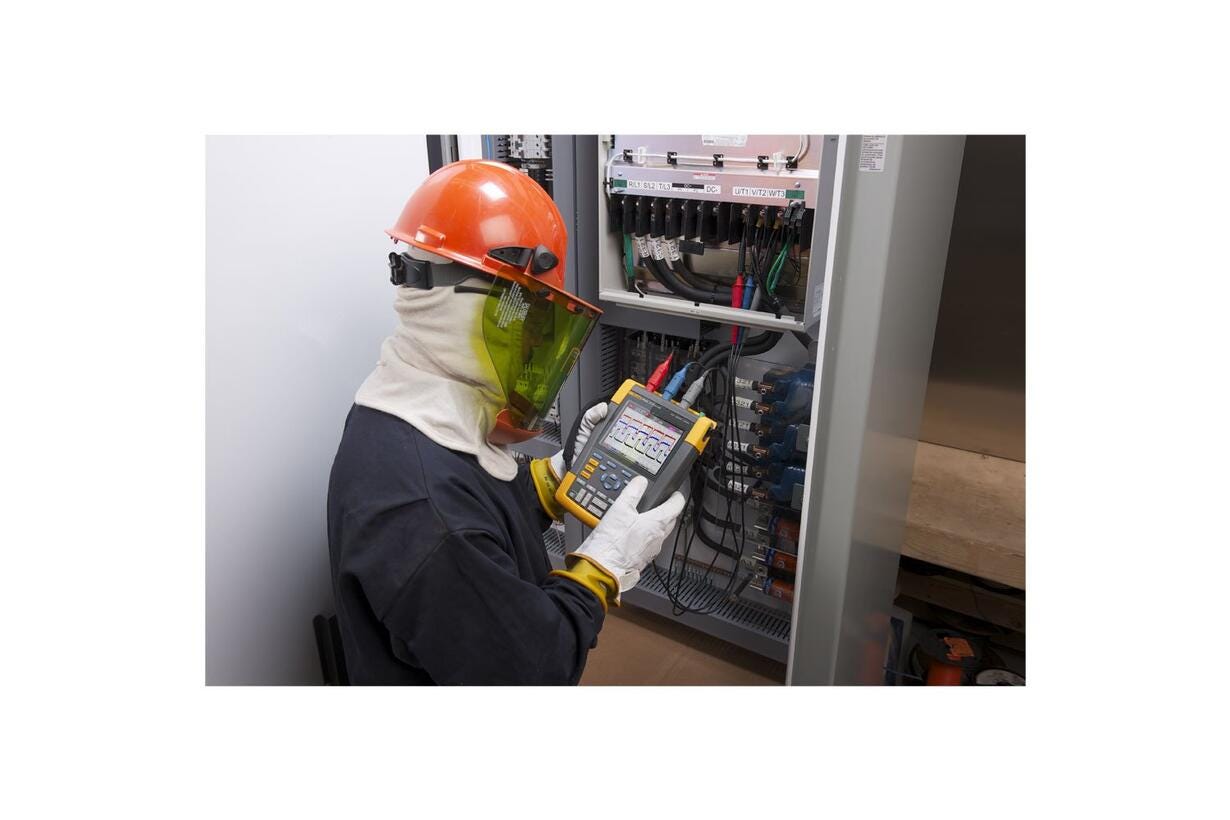

• 可在三相或多回路工业系统上进行有关时序或幅值的测量，或在受测电路上比…：可在三相或多回路工业系统上进行有关时序或幅值的测量，或在受测电路上比较和对比多个测试点。 诸如 TrendPlot™、ScopeRecord™和 Connect-and-View™ 之类的功能有助于您快速诊断工业机械、自动化和流程控制装置以及电力电子设备，从而尽可能地减少维修成本和停机时间。 这些功能使示波表尤其在诊断十分棘手问题时易于使用，如复杂波形、感应噪音、间歇事件和信号波动或漂移问题。
• 新型锂电池技术可确保您的示波表全天可用。：新型锂电池技术可确保您的示波表全天可用。
• 使用双通道和四通道 CAT IV 级 Fluke S：使用双通道和四通道 CAT IV 级 Fluke ScopeMeter 190 II系列 查看更多信息，解决更多问题。
• 两个或四个电气隔离输入：两个或四个电气隔离输入
• 安全等级为 CAT III 1000V/CAT IV：安全等级为 CAT III 1000V/CAT IV 600V
• 60 MHz、100 MHz、200 MHz 或 5：60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择
• 采样率高，高达 5 GS/s，分辨率高达 200 p：采样率高，高达 5 GS/s，分辨率高达 200 ps（具体取决于使用的型号和信道）
• 深度存储：每个通道波形捕获 10,000 次， 因此：深度存储：每个通道波形捕获 10,000 次， 因此您可以放大查看细节
• 双通道型号专用的 5000 计数数字万用表：双通道型号专用的 5000 计数数字万用表
• 通过四通道型号中的示波表 BNC 输入端进行四个仪表：通过四通道型号中的示波表 BNC 输入端进行四个仪表测量
资源下载
以上内容与指标均取自福禄克（FLUKE）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
福禄克|Fluke · onetest 仪器资源库
福禄克|Fluke
Fluke-190-504/S ScopeMeter®彩色数字示波表 详细指标
两个或四个电气隔离输入 · 安全等级为 CAT III 1000V/CAT IV 600V · 60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择
详细指标
以下指标取自福禄克（FLUKE）官网该产品页「技术指标」表，为官网公布值；实际精度与适用条件以官方手册为准。
技术指标
• 带宽：Fluke 190-504： 500 MHz Fluke 190-502： 500 MHz Fluke 190-204： 200 MHz Fluke 190-202： 200 MHz Fluke 190-104： 100 MHz Fluke 190-102： 100 MHz Fluke 190-062： 60 MHz
• 通道数量：Fluke 190-504 ： 500 MHz：4 通道 Fluke 190-502： 500 MHz：2 通道 Fluke 190-204 ： 200 MHz：4 通道 Fluke 190-202： 200 MHz：2 通道 Fluke 190-104： 100 MHz：4 通道 Fluke 190-102： 100 MHz：2 通道 Fluke 190-062： 60 MHz：2 通道
• 实时采样率：Fluke 190-504： 5 GS/s Fluke 190-502： 5GS/s Fluke 190-204： 2.5 GS/s Fluke 190-202： 2.5 GS/s Fluke 190-104： 1.25 GS/s Fluke 190-102： 1.25 GS/s Fluke 190-062： 625 MS/s
• 输入：Fluke 190-X04： 4x BNC 输入用于示波表和万用表测量 Fluke 190-X02： 2 个 BNC 输入和 1 个 DMM 输入
• 独立浮动隔离输入：输入、参考和接地之间高达 1000 V CAT III/600 V CAT IV
• 时基范围：1 ns/div 至 4s/div（190-504，500 MHz 型号） 2 ns/div 至 4s/div（190-20X，200 MHz 型号） 5 ns/div 至 4s/div（190-10X，100 MHz 型号） 10 ns/div 至 4s/div（190-062，60 MHz 型号）
• 输入灵敏度：2 mV-100 V/div 加上各种衰减
• 触发类型：Connect-and-View™，自由运行，单次拍照，边缘，延时，双斜率， 视频，视频线路，可选脉冲宽度，N 循环
• 触发源：Fluke 190-X02： 2 个 BNC 输入或通过 DMM 输入连接外部 Fluke 190-X04： 4 个 BNC 输入
• 电子脉冲捕获：8 ns
• 示波表测量：光标 : 7 自动： 30
• 最大记录长度：ScopeRecord 模式 : 每次输入 30,000 pt 示波表模式 : 每次输入 10,000 pt
• 存留：数字余辉提供了类似于模拟示波表的波形衰减
• 波形比较：带有自动通过/失败测试的波形参考
型号与选件
• Fluke-190-504/S ScopeMeter®彩色数字示波表：
资源下载
以上规格取自福禄克（FLUKE）官网 Fluke-190-504/S ScopeMeter®彩色数字示波表 产品页技术指标表。
