福禄克|Fluke

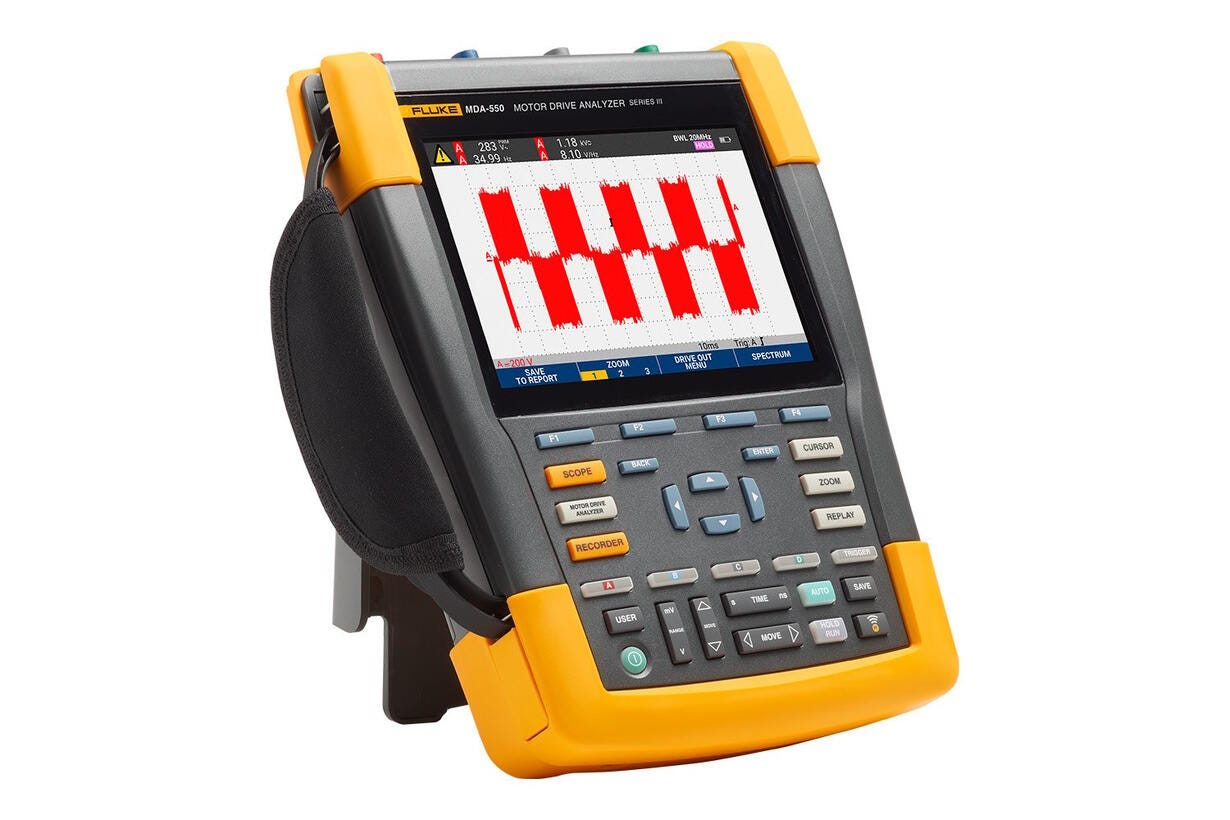

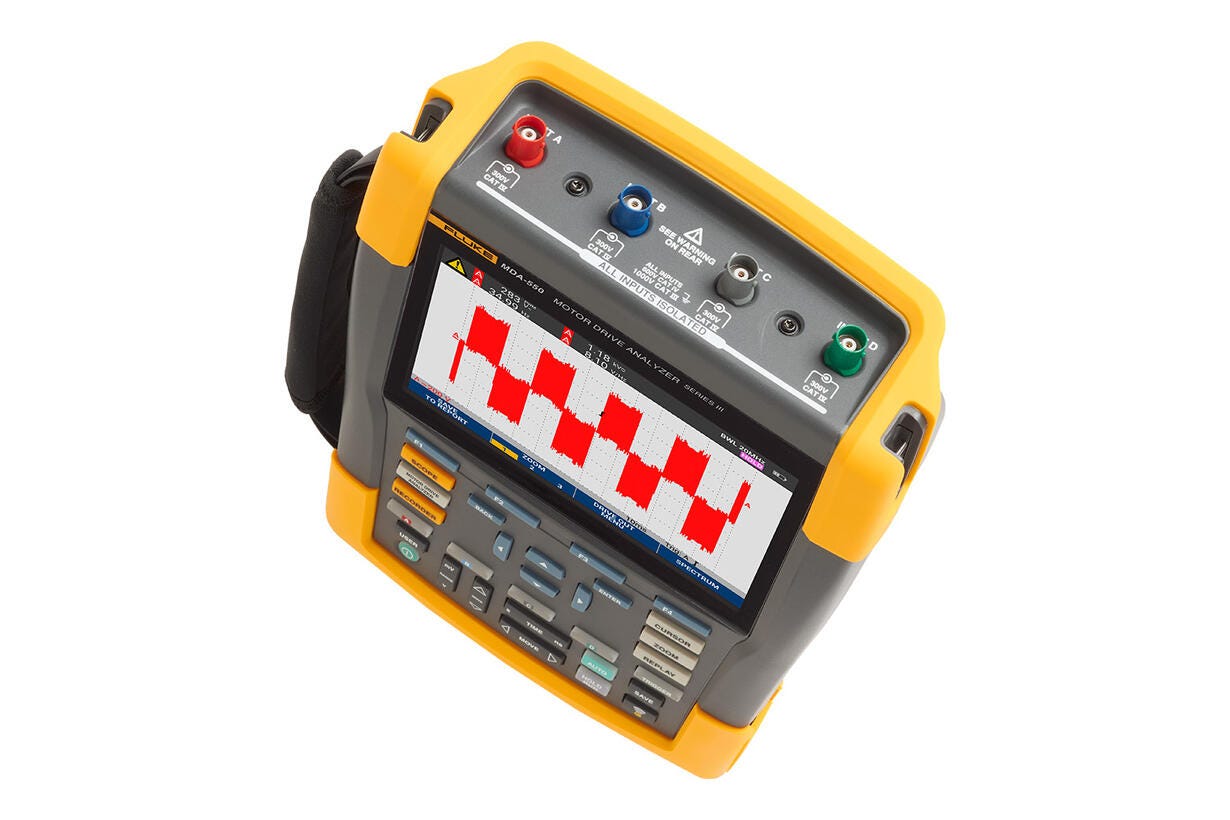

Fluke MDA-550 系列 III 电机驱动器分析仪
通过图形化分步式连接图进行引导式测试 · 预设的测量配置文件降低了设置的复杂性 · 内置报告编写功能
产品简介
Fluke MDA-550 系列 III 电机驱动器分析仪使电机驱动器故障排除工作化繁为简。引导式测试设置和驱动器自动测量提供可靠、可重复的测试结果。
核心参数
• 测量和分析组合·测试点：子分组 读数 1 读数 2 读数 3 读数 4
• 相 - 相·V-A-Hz：V ac+dc A ac+dc Hz
• 相 - 地·V-A-Hz：V ac+dc A ac+dc Hz
• 电压失衡·失衡：V ac+dc V ac+dc V ac+dc 失衡
• 电流失衡·失衡：A ac+dc A ac+dc A ac+dc 失衡
• 电机驱动器直流总线·直流： V dc V pk-to-pk V peak max
• 电压和电流（已滤波）·V-A-Hz：V PWM A ac+dc Hz V/Hz
• 电压失衡·失衡：V PWM V PWM V PWM 失衡
• 电流失衡·失衡：A ac+dc A ac+dc A ac+dc 失衡
功能特性
• Fluke MDA-550 系列 III 电机驱动器分析仪不仅可以节…：Fluke MDA-550 系列 III 电机驱动器分析仪不仅可以节省时间和避免设置复杂测量所带来的麻烦，同时还能简化电机驱动器故障排除工作。只需要选择一项测试，接下来分步引导式测量就会显示出您需要在哪里建立电压和电流连接，同时，预设的测量配置能够确保您采集到每个关键电机驱动器段所需的所有数据 — 从输入到输出、直流总线以及电机本身。从基本测量到高级测量，MDA-550 能够做到全面覆盖，而利用内置的报告生成器，您可以快速、轻松、自信地生成校准前和校准后报告。
• MDA-550 是理想的便携式电机驱动器分析测试工具，可以帮助您安全…：MDA-550 是理想的便携式电机驱动器分析测试工具，可以帮助您安全地查明并排除电机逆变驱动系统的各种常见问题。
• 通过测量输入电压和电流，然后将驱动器的标称额定电压与实际供给电压进行…：通过测量输入电压和电流，然后将驱动器的标称额定电压与实际供给电压进行比较，能够快速查看数值是否处于可接受的限值范围之内。然后，检查输入电流，确定电流是否处于最大额定范围之内，以及导线规格是否合适。您还可以通过目视检查波形形状或查看同时显示总谐波失真和单个谐波的谐波频谱屏幕，检查谐波失真是否处于可接受的水平之内。
• 检查输入端子上的电压失衡，从而确保相位失衡不会过高 (>6-8%) …：检查输入端子上的电压失衡，从而确保相位失衡不会过高 (>6-8%) 且相位旋转正确。您也可以检查电流失衡，因为过度失衡可能表示驱动器整流器存在问题。
• 谐波过多不仅会威胁旋转机器的安全，对连接到电力系统的其他设备也是一个…：谐波过多不仅会威胁旋转机器的安全，对连接到电力系统的其他设备也是一个威胁。MDA-550 能够发现电机驱动器的谐波，还能发现逆变器开关电子可能产生的影响。MDA-550 有三个谐波范围，1 至 51 次谐波、1 至 9 kHz 和 9 kHz 至 150 kHz，能够发现任何谐波污染问题。
• 在电机驱动器中，驱动器内部的交流-直流转换至关重要，为获得最佳驱动器…：在电机驱动器中，驱动器内部的交流-直流转换至关重要，为获得最佳驱动器性能，必须要保证电压正确、充分滤波并保持低纹波水平。高纹波电压说明电容器存在故障或所连接电机的规格不正确。记录功能可用于在负载接通的工作模式下，对直流总线的性能进行动态检查。
• 检查驱动器输出时，重点是测量电压频率比 (V/F) 和电压调制。当 …：检查驱动器输出时，重点是测量电压频率比 (V/F) 和电压调制。当 V/F 比率的测量值偏高时，电机可能过热。当 V/F 比率偏低时，所连接的电机可能无法在负载上提供所需的扭矩，进而无法充分地运行预期的流程。
• 运用脉冲宽度调制信号的测量值来检查可能对电机绕组绝缘造成损坏的高电压…：运用脉冲宽度调制信号的测量值来检查可能对电机绕组绝缘造成损坏的高电压峰值。脉冲的上升时间或陡度通过 dV/dt 读数（电压随时间变化率）来表示，此读数应与电机的指定绝缘值进行比较。这些测量值还可以用于确定开关频率，以判断当信号发生上下浮动时电子开关或接地是否存在潜在的问题。
资源下载
以上内容与指标均取自福禄克（FLUKE）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
福禄克|Fluke · onetest 仪器资源库
福禄克|Fluke
Fluke MDA-550 系列 III 电机驱动器分析仪 详细指标
通过图形化分步式连接图进行引导式测试 · 预设的测量配置文件降低了设置的复杂性 · 内置报告编写功能
详细指标
以下指标取自福禄克（FLUKE）官网该产品页「技术指标」表，为官网公布值；实际精度与适用条件以官方手册为准。
测量和分析组合
• 测试点：子分组 读数 1 读数 2 读数 3 读数 4
相 - 相
• V-A-Hz：V ac+dc A ac+dc Hz
• V peak：V peak max V peak min V pk-to-pk 峰值系数
• A peak：A peak max A peak min A pk-to-pk 峰值系数
相 - 地
• V-A-Hz：V ac+dc A ac+dc Hz
• V peak：V peak max V peak min V pk-to-pk 峰值系数
• A peak：A peak max A peak min A pk-to-pk 峰值系数
电压失衡
• 失衡：V ac+dc V ac+dc V ac+dc 失衡
• 峰值：V pk-to-pk V pk-to-pk V pk-to-pk
电流失衡
• 失衡：A ac+dc A ac+dc A ac+dc 失衡
• 峰值：A pk-to-pk A pk-to-pk A pk-to-pk
电机驱动器直流总线
• 直流： V dc V pk-to-pk V peak max
• 波纹： V ac V pk-to-pk Hz
电压和电流（已滤波）
• V-A-Hz：V PWM A ac+dc Hz V/Hz
• V peak：V peak max V peak min V pk-to-pk 峰值系数
• A peak：A peak max A peak min A pk-to-pk 峰值系数
电压失衡
• 失衡：V PWM V PWM V PWM 失衡
• 峰值：V pk-to-pk V pk-to-pk V pk-to-pk
电流失衡
• 失衡：A ac+dc A ac+dc A ac+dc 失衡
• 峰值：A pk-to-pk A pk-to-pk A pk-to-pk
相 - 相
• 缩放 1：V PWM V pk-to-pk Hz V/Hz
• 缩放 2：V peak max V peak min 电压增量
• 峰值缩放 3：V peak max 电压增量/秒 峰值上升时间 过冲
• 缩放 3 级：电压增量 电压增量/秒 上升时间水平 过冲
相 - 地
• 缩放 1：V PWM V pk-to-pk V peak max V peak min
• 缩放 2：V Peak max V peak min 电压增量 Hz
• 峰值缩放 3：V Peak max 电压增量/秒 峰值上升时间 过冲
• 缩放 3 级：电压增量 电压增量/秒 上升时间水平 过冲
Phase-DC +
• 缩放 1：V PWM V pk-to-pk V Peak max V peak min
• 缩放 2：V peak max V peak min 电压增量 Hz
• 峰值缩放 3：V peak max 电压增量/秒 峰值上升时间 过冲
• 缩放 3 级：电压增量 电压增量/秒 上升时间水平 过冲
Phase-DC -
• 缩放 1：V PWM V pk-to-pk V peak max V peak min
• 缩放 2：V peak max V peak min 电压增量 Hz
• 峰值缩放 3：V peak max 电压增量/秒 峰值上升时间 过冲
• 缩放 3 级：电压增量 电压增量/秒 上升时间水平 过冲
电压和电流（已滤波）
• V-A-Hz：V PWM A ac+dc Hz V/Hz
• V peak：V peak max V peak min V pk-to-pk 峰值系数
• A peak：A peak max A peak min A pk-to-pk 峰值系数
电压失衡
• 失衡：V PWM V PWM V PWM 失衡
• 峰值：V pk-to-pk V pk-to-pk V pk-to-pk
电流失衡
• 失衡：A ac+dc A ac+dc A ac+dc 失衡
• 峰值：A pk-to-pk A pk-to-pk A pk-to-pk
相 - 相
• 缩放 1：V PWM V pk-to-pk Hz V/Hz
• 缩放 2：V peak max V peak min 电压增量
• 峰值缩放 3：V peak max 电压增量/秒 峰值上升时间 过冲
• 缩放 3 级：电压增量 电压增量/秒 上升时间水平 过冲
相 - 地
• 缩放 1：V PWM V pk-to-pk V peak max V peak min
• 缩放 2：V peak max V peak min 电压增量 Hz
• 峰值缩放 3：V peak max 电压增量/秒 峰值上升时间 过冲
• 缩放 3 级：电压增量 电压增量/秒 上升时间水平 过冲
轴电压
• 事件关闭：V pk-to-pk
• 事件打开：电压增量 上升/下降时间 电压增量/秒 事件/秒
谐波
• 电压：V ac V fundamental Hz fundamental % THD
• 电流：A ac A fundamental Hz fundamental THD/TDD 百分比
型号与选件
• Fluke MDA-550-III：
资源下载
以上规格取自福禄克（FLUKE）官网 Fluke MDA-550 系列 III 电机驱动器分析仪 产品页技术指标表。
