福禄克|Fluke

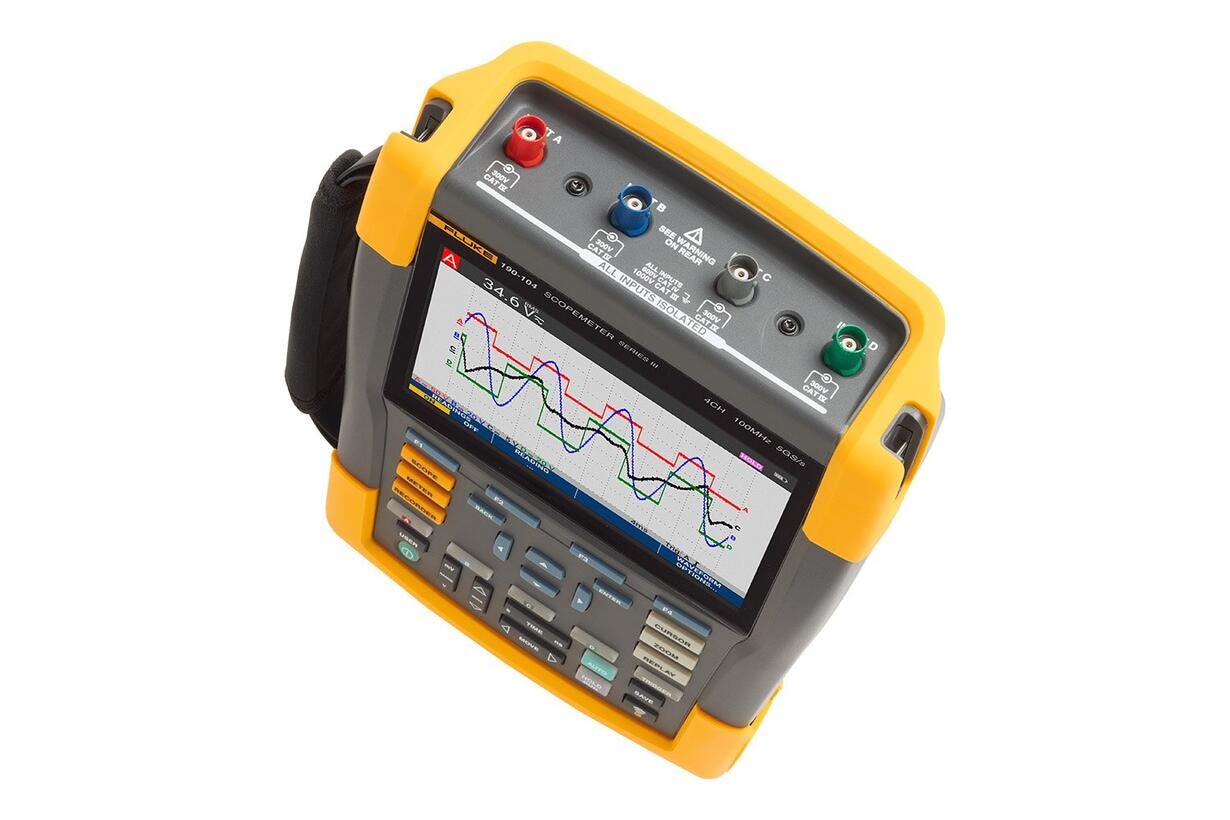

Fluke 190 Series III ScopeMeter® Test Tool
适用于 CAT III 1000 V/CAT IV 600 V 工业环境 · 自动捕获、显示和分析复杂波形 · 明亮的大型彩色显示屏，便于现场查看
产品简介
获取 Fluke 190 系列手持便携式示波器。安装、调试和维护工业机械、自动化和过程控制装置以及电力转换电子设备。
核心参数
• 技术指标·示波器模式：
• 垂直偏转·通道数量：2 2 2 2 4 4 4
• 精度（4 s - 10 μs/格）·数值：5 mV/格 - 100 V/格，±（1.5% + 6 个计数） 2 mV/格，±（1.5% + 10 个计数）
• 输入阻抗：1 MΩ (± 1%) // 15 pF (± 2.25 pF)
• 最大实时采样率（同时采样）·625 Ms/s （每个通道）：1.25 GS/s（每个通道） 2.5 GS/s（每个通道） 5 GS/s（单通道）或 2.5 GS/s（双通道） 1.25 GS/s（每个通道） 2.5 GS/s (2ch) 1.25 GS/s (4ch) 5 GS/s（单通道）或 2.5 GS/s（双通道）或 1.25 GS/s（四通道）
• 记录长度：每个通道多达 10,000 个样本
• 时基范围·10 ns/div 至 4 s/div：5 ns/div 至 4 s/div 2 ns/div 至 4 s/div 1 ns/div 至 4 s/div 5 ns/div 至 4 s/div 2 ns/div 至 4 s/div 1 ns/div 至 4 s/div
• 最大记录长度·数值：在示波器模式下，每个通道的采样数为 10,000 个； 在 ScopeRecord™ 滚动模式（详见“记录器模式”）下，每个通道可记录 30,000 个点
• 计时精度：±（0.01% 读数+ 1 个像素）
功能特性

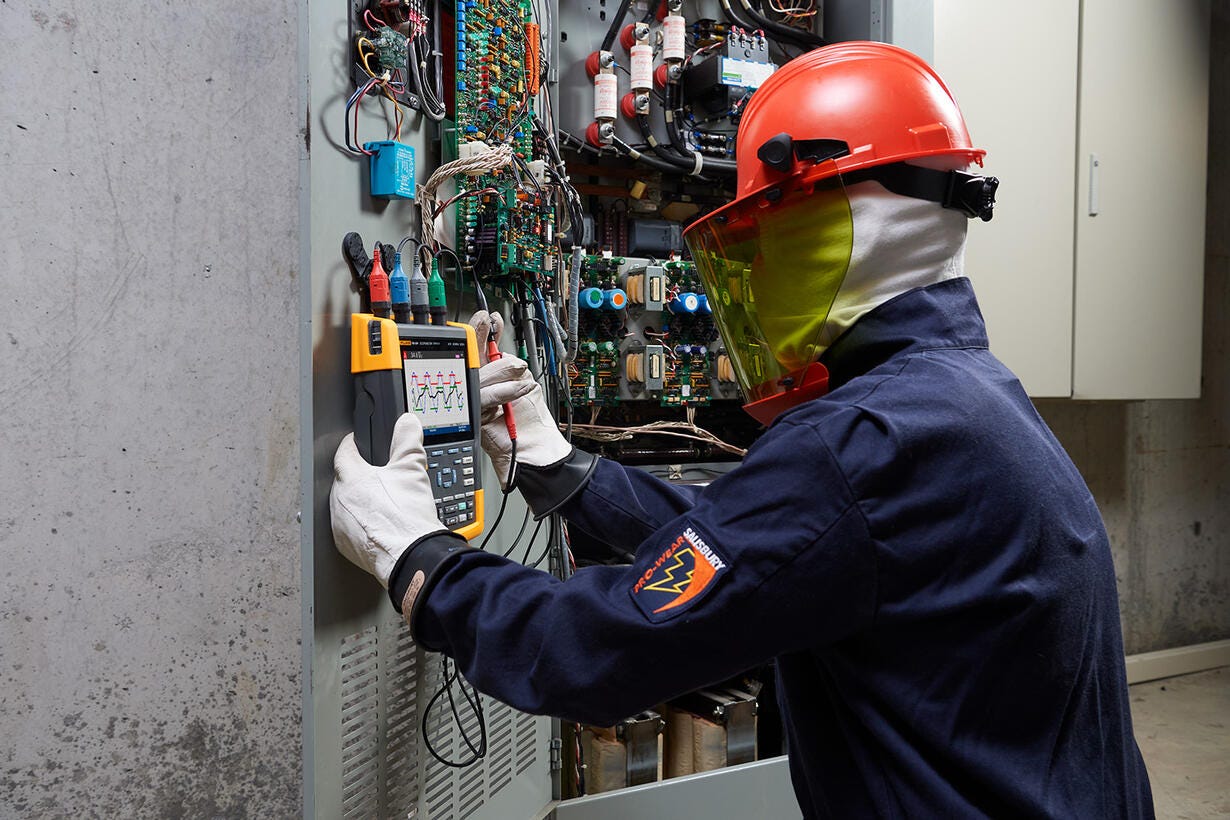

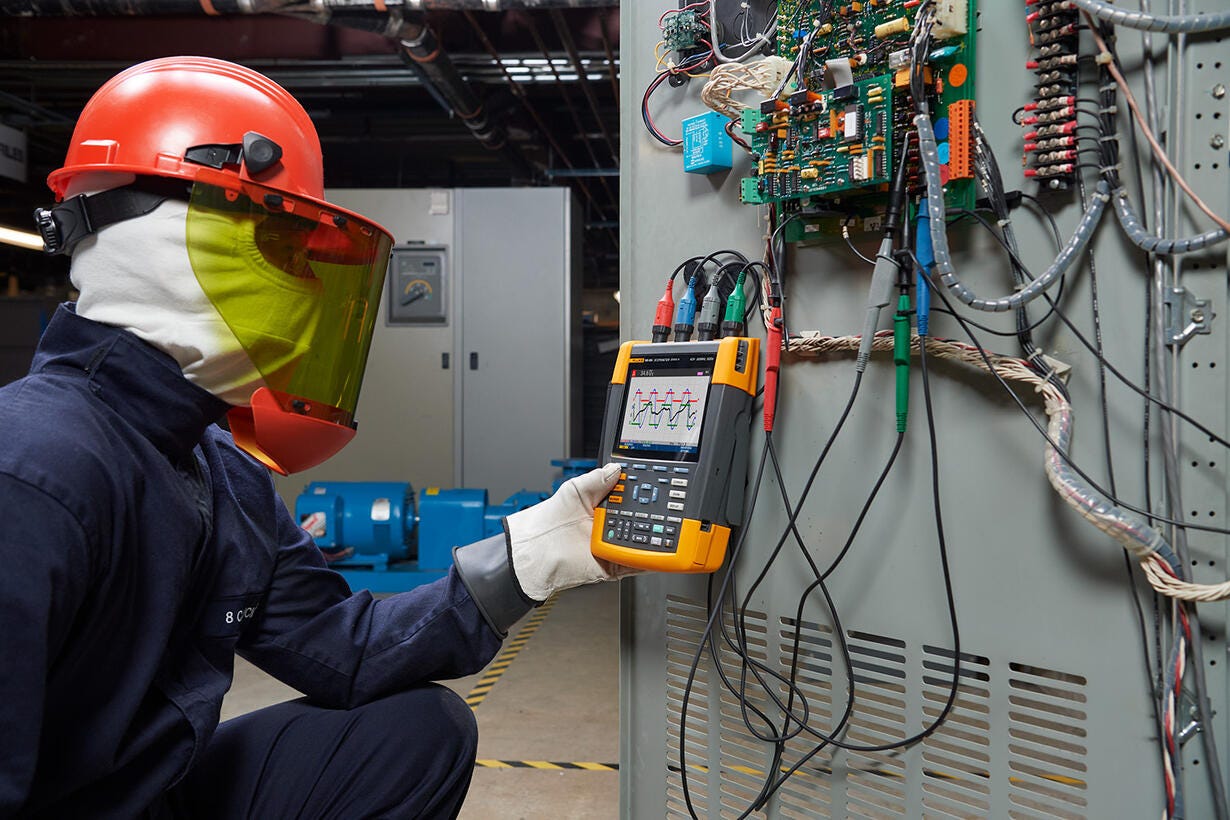

• Fluke 190 Series III ScopeMeter® T…：Fluke 190 Series III ScopeMeter® Test Tool 专为在不同的地点使用而设计，可随时随地处理任何故障排除工作。这些 CAT III 1000 V/CAT IV 600V 等级测试工具将坚固耐用的便携性与高性能台式示波器相结合，帮助您轻松应对关于安装、调试和维护工业机械、自动化/过程控制装置以及动力转换电子设备（从直流至 500 MHz）的挑战。
• 选择双通道或四通道型号，带宽选择范围广泛。快速采样率高达 5.0 G…：选择双通道或四通道型号，带宽选择范围广泛。快速采样率高达 5.0 GS/s，分辨率为 200 ps，每个通道的深度存储器可存储 10,000 个样本，从而可以高精度捕获和显示波形细节、噪音和其它干扰。可在三相或三轴控制系统上进行时序或幅值相关的测量，或在被测电路上比较和对比多个测试点。TrendPlot™ 无纸记录仪、ScopeRecord™ 模式、Connect-and-View™ 触发等功能以及独特的 100 屏重放功能可帮助您快速诊断问题，从而更大限度减少维修成本和停机时间。这些功能使示波器易于使用，尤其是在诊断最为困难的问题时，如复杂波形、感应噪音、间歇事件和信号波动或漂移。
• 独立的隔离输入使您可以对具有不同接地参照的混合电路进行测量，从而降低…：独立的隔离输入使您可以对具有不同接地参照的混合电路进行测量，从而降低了发生意外短路的风险。传统的台式示波器没有配备专门的差分探头和隔离变压器，只能使线路电源接地端作为测量参考端。福禄克190III示波表测试套装专为涵盖从 mV 至 kV 的各种应用而设计，因此您可以应对从微电子应用到重型高电压电气应用的任何问题。190III 60MHz 和 100MHz 配置包括用于高电压应用的 VPS421 100:1 探头，而 200MHz 和 500MHz 配置包括适用于微电子和高电压应用的 VPS410-II 10:1 探头。
• 示波表测试套装坚固耐用且防振，适合在脏乱、危险的环境中使用。配有密封…：示波表测试套装坚固耐用且防振，适合在脏乱、危险的环境中使用。配有密封的外壳，可防尘、防液滴、防潮，并抵御空气污染。每次使用示波表测试时，您均可放心使用，它会可靠地为您解决任何问题。
• Fluke 190 Series III 提供两个与测量输入电路之间…：Fluke 190 Series III 提供两个与测量输入电路之间实现电气隔离的 USB 端口，这使您能够快速轻松地将数据传输到 PC，存档后与 OEM、同事和支持人员共享波形，或者将波形、屏幕截图和仪器设置存储到 USB 存储设备上，以供将来使用。通过 U 盘轻松传输保存的文件，通过 USB 接口或可选 Wi-Fi 网络直接连接到电脑。这些文件可用于进一步的数据处理，或在 FlukeView-2 软件中用于更详细地研究波形。
• Connect-and-View 触发功能可提供即时、稳定的显示，无…：Connect-and-View 触发功能可提供即时、稳定的显示，无需调整设置。如果您曾使用过其它示波器，您就会明白触发有多么棘手。如果设置不正确，结果可能不稳定或不正确。Connect-and-View 功能通过识别信号模式来自动设置正确的触发。无需触摸按钮，您便可以稳定、可靠、重复地显示几乎所有的信号，其中包括电机驱动和控制信号。当您快速、连续地测量一系列测试点时，该功能尤为迅捷和方便。
• 使用双通道190III型号上内置的 5000 字数字万用表，可使您方…：使用双通道190III型号上内置的 5000 字数字万用表，可使您方便地从波形分析转换为精确的万用表测量。测量功能包括 Vdc、Vac、Vac+dc、电阻、通断性和二极管测试。将合适的分流器、探头或适配器与各种比例因子相结合，可测量电流和温度。
• ScopeRecord 存储器可为每个通道存储多达 30,000 个…：ScopeRecord 存储器可为每个通道存储多达 30,000 个或者更多个数据点，并可捕获 8 ns 之短的快速间歇性事件和短时脉冲波干扰。（可将两组多通道记录存储到内存中，以供日后分析。）
资源下载
以上内容与指标均取自福禄克（FLUKE）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
福禄克|Fluke · onetest 仪器资源库
福禄克|Fluke
Fluke 190 Series III ScopeMeter® Test Tool 详细指标
适用于 CAT III 1000 V/CAT IV 600 V 工业环境 · 自动捕获、显示和分析复杂波形 · 明亮的大型彩色显示屏，便于现场查看
详细指标
以下指标取自福禄克（FLUKE）官网该产品页「技术指标」表，为官网公布值；实际精度与适用条件以官方手册为准。
技术指标
• 示波器模式：
垂直偏转
• 通道数量：2 2 2 2 4 4 4
• 带宽：60 MHz 100 MHz 200 MHz 500 MHz 100 MHz 200 MHz 500 MHz
• 上升时间：5.8 ns 3.5 ns 1.7 ns 0.7 ns 3.5 ns 1.7 ns 0.7 ns
• 示波器输入数量：2 个输入通道以及外部触发 4 个输入通道
• 通道架构：所有输入彼此之间以及与地面之间完全绝缘。输入可以任意组合进行激活。
• 输入耦合：交流或直流，带接地电平指示
• 输入灵敏度：采用 10:1 探头时，20 mV - 1000 V/格 采用 100:1 探头时，200 mV - 10 kV/格 直流 (1:1) 2 mV - 100 V/格
• 带宽限制器：20 MHz 和 10 kHz
• 极性：正常、反转、可变
• 输入电压：CAT III 1000 V/CAT IV 600 V 安全等级，更多详细信息，请参见通用技术指标
• 垂直分辨率：8 位
精度（4 s - 10 μs/格）
• 数值：5 mV/格 - 100 V/格，±（1.5% + 6 个计数） 2 mV/格，±（1.5% + 10 个计数）
输入阻抗
• 规格：1 MΩ (± 1%) // 15 pF (± 2.25 pF)
最大实时采样率（同时采样）
• 625 Ms/s （每个通道）：1.25 GS/s（每个通道） 2.5 GS/s（每个通道） 5 GS/s（单通道）或 2.5 GS/s（双通道） 1.25 GS/s（每个通道） 2.5 GS/s (2ch) 1.25 GS/s (4ch) 5 GS/s（单通道）或 2.5 GS/s（双通道）或 1.25 GS/s（四通道）
记录长度
• 规格：每个通道多达 10,000 个样本
时基范围
• 10 ns/div 至 4 s/div：5 ns/div 至 4 s/div 2 ns/div 至 4 s/div 1 ns/div 至 4 s/div 5 ns/div 至 4 s/div 2 ns/div 至 4 s/div 1 ns/div 至 4 s/div
最大记录长度
• 数值：在示波器模式下，每个通道的采样数为 10,000 个； 在 ScopeRecord™ 滚动模式（详见“记录器模式”）下，每个通道可记录 30,000 个点
计时精度
• 规格：±（0.01% 读数+ 1 个像素）
• 短时脉冲波干扰捕获：8 ns（10 µs/格 至 2 min/格）
显示和采集
• 显示屏：133 mm x 90 mm (5.3 in x 3.5 in) 全彩色高亮度 LCD
• 显示模式：通道可以任意组合，平均值模式开启/关闭；重放模式。
• 可视屏幕宽度：示波器模式下具有 12 个水平格
• 持续数字模式：关闭、短时、中等、长时、无限和包络模式
• 波形数学应用：在 2 个输入通道（A 和 B、C 和 D）上执行一个 (190-xx2) 或两个 (190-x04) 数学运算：加、减、乘；X-Y 模式；FFT 分析频谱
• 采集模式：正常、平均、自动、单次采样、ScopeRecord™ 滚动、短时脉冲波干扰捕获、“通过/失败”自动测试波形比较；重放
触发和延时
• 信号源：输入 A、B 或外部输入（通过仪表输入） 输入 A、B、C 或 D
• 模式：自动、边沿、脉冲宽度、N-Cycle、外部 (190-xx2)
• Connect-and-View™：先进的自动触发可识别信号模式，自动设置和连续调整触发、时基和幅值。自动显示复杂和动态信号（例如：电机驱动和控制信号）的稳定波形。也可根据个人喜好选择关闭。
• 脉冲宽度触发（通道 A 上）：受时间限制的脉冲宽度 可以在 t、=t、≠ t 时触发，其中 t 以 0.01 格或 50 ns 的最小步长进行选择
• 时间延迟：1 个触发前全屏视图，或多达 100 个触发后延时屏幕（=1,200 格）
• 双斜率触发：上升沿和下降沿类似触发
• N-cycle 触发：在触发事件第 N 次出现时触发；N 的设置范围为 2 - 99
处于示波器模式时，仪器始终可存储最后 100 个屏幕 — 无需特定的用户设置。当发现异常时，可按下“重放”按钮以反复查看屏幕事件的全部序列。仪器可设置为短时脉冲波干扰触发或间歇性异常触发，并且将在“照管”模式下运行，并捕获 100 个指定的事件。
• 重放：手动或连续重放。以“实时”动画形式或在手动控制下显示捕获的 100 个屏幕。每个屏幕都有日期和时间戳。
• 重放存储：可内部保存两组屏幕（每组 100 个），以供日后调用和分析。通过 USB 主机端口将额外的屏幕组直接存储在外部闪存驱动器上。
使用快速傅里叶变换显示示波器波形的频率组成
• 窗函数：自动、海明、汉宁或无
• 自动窗函数：以数字方式对采集的波形重新取样，以在 FFT 合量中获取最佳的频率分辨率。
• 垂直标度：线性/对数（单位为伏特或安培）
• 频率轴：频率范围自动设置为示波器时基范围的函数
波形比较和通过/失败测试
• 波形比较：提供参考波形的存储和显示，以与新采集的波形进行视觉比较。参考波形从采集的波形得出，且可在示波器进行修改。
• 通过/失败测试：在波形比较模式下，可将示波器设置为仅将匹配（“通过”）或不匹配（“失败”）的采集波形存储在重放内存条中，以供进一步分析。
V dc、V ac rms、V ac+dc、V（最大峰值）、V（最小峰值）、V（峰间值）、A ac、A dc、A ac+dc、频率（Hz）、上升时间（使用光标）、下降时间（使用光标）、功率因数 (PF)、瓦特数、VA、无功 VA、相位（2 路输入（A&B 或 C&D）之间）、脉冲宽度（正/负）、占空比（正/负）、温度 °C、温度 °F（不适用于日本）、dBV、dBm（对应 50 Ω 和 600 Ω）、VPWM ac 和 VPWM (ac+dc)（用于测量脉宽调制式电机驱动器和变频器）、V/Hz 比率；
• 高级功率和电机驱动功能：V/Hz 比率、功率因数 (PF)、瓦特数、VA、无功 VA、V-PWM (ac) 和 V-PWM (ac+dc)（用于测量脉宽调制式电机驱动器和变频器）
光标测量
• 信号源：在任意输入波形上或数学合成波形上（不包括 X-Y 模式）
• 双水平线：光标 1 和光标 2 处的电压、光标间的电压
• 双垂直线：光标间的时间、光标间的 1/T（单位为 Hz）、标记间的电压、带标记的上升时间、带标记的下降时间；光标间的 Vrms、光标间的瓦特数。
• 单垂直线：光标位置处的最小-最大电压和平均电压，FFT 合量中单个频率分量的频率和均方根值
• 高级功能：mA*s（电流随时间的变化，光标之间）；V*s（电压随时间的变化，光标之间）；W*s（能耗，光标之间）
• 缩放：缩放范围为从全记录概览放大至样本级别，适合任意记录长度。
型号与选件
• 190-062-III：
• 190-102-III：
• 190-104-III：
• 190-202-III：
• 190-204-III：
• 190-502-III：
• 190-504-III：
• 190-062-III/S：
• 190-102-III/S：
• 190-104-III/S：
• 190-202-III/S：
• 190-204-III/S：
• 190-502-III/S：
• 190-504-III/S：
资源下载
以上规格取自福禄克（FLUKE）官网 Fluke 190 Series III ScopeMeter® Test Tool 产品页技术指标表。
