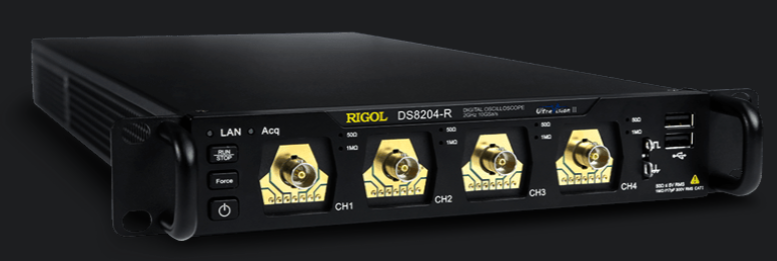

DS8000-R 系列数字示波器
DS8000-R 系列数字示波器是基于 RIGOL 的 ASIC 芯片和 UltraVision II 技术平台的紧凑型中高端数字示波器。其结构紧凑，机身轻薄小巧，支持多机系统集成，适用于机架安装，并提供远程操控功能，能满足工业自动化测试系统的需求。
起步价：未提及
模拟带宽：最高 2GHz
最高实时采样率：10GSa/s
模拟通道数：4
最大存储深度：500Mpts
最高波形捕获率：600,000 wfms/s
特点
紧凑型设计：采用超薄设计，体积小巧，尺寸为 214mm（宽）×43mm（高）×478mm（深），可放置在狭窄空间中。

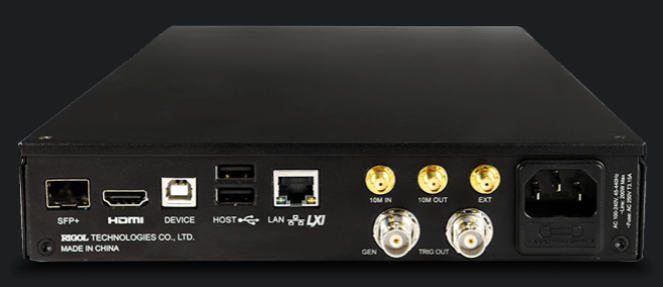

便捷的单机工作模式：单台设备搭配外设即可满足传统示波器应用。通过 HDMI 接口连接显示设备查看用户界面，利用 USB Host 接口连接鼠标进行点击、拖动操作，还能连接键盘进行数字或字符串设置。
适合低温工作环境：该系列示波器没有液晶屏，最低工作温度可达 - 40℃，可用于特殊环境下的信号监测。
高效利用机架空间：1U 标准机架内可并排安装 2 台设备，共 8 通道，有效提高了机架空间的利用率。
可扩展至 512 个通道的同步触发能力：借助配套的同步机，能够提供多机同步触发方案，并可实现现场校准，满足多通道同步观测的要求。
多通道高速数据采集：选配多通道高速数据采集软件，可满足对多机、多通道的配置需求，通过友好的界面显示各通道采集的波形。
型号参数及价格
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 | 价格 |
|---|---|---|---|---|---|---|---|---|
| DS8204-R | 2GHz | 4 | 10GSa/s | 500Mpts | 600,000 wfms/s | - | 1CH（可选） | 未提及 |
| DS8104-R | 1GHz | 4 | 10GSa/s | 500Mpts | 600,000 wfms/s | - | 1CH（可选） | 未提及 |
| DS8034-R | 350MHz | 4 | 5GSa/s | 500Mpts | 600,000 wfms/s | - |
固件升级
DS8034-R 固件升级：版本 v00.01.00.02.02
DS8104-R&DS8204-R 固件升级：版本 v00.01.00.02.02
探头及配件价格
高压探头：RP1018H（18kV 150MHz，¥4000 含税）、RP1300H（300MHz 2kV，¥500 含税）
有源探头：如 2.5GHz 有源差分探头（¥39800 含税）、RP7150S（1.5GHz 单端，¥14267 含税）等
电流探头：PCA1150（10MHz，150A，¥33800 含税）、PCA2030（100MHz，30A，¥36800 含税）等
高压差分探头：PHA2150（200MHz，1500V，¥12655 含税）、PHA1150（DC - 100MHz，1500V，¥6500 含税）等
功能升级选件：DS8000 - R - HSDC（存储深度升级，¥6880 含税）、DS8000 - R - JITTER（眼图和抖动分析，¥6880 含税）等
选配附件：DS SYNC64（64 通道同步模块，¥89800 含税）、RPA246（功率分析相位差校准夹具，¥499 含税）、DK - DS6000（演示板，¥980 含税）
手册资料
用户手册：DS8000 - R 用户手册（V1.0）、DS SYNC64 同步机用户手册（V2.0）
其他手册：机架安装手册（V1.0）、数据手册（V1.0）、性能校验手册（V1.0）、编程手册（V1.0）、快速指南（V1.0）
