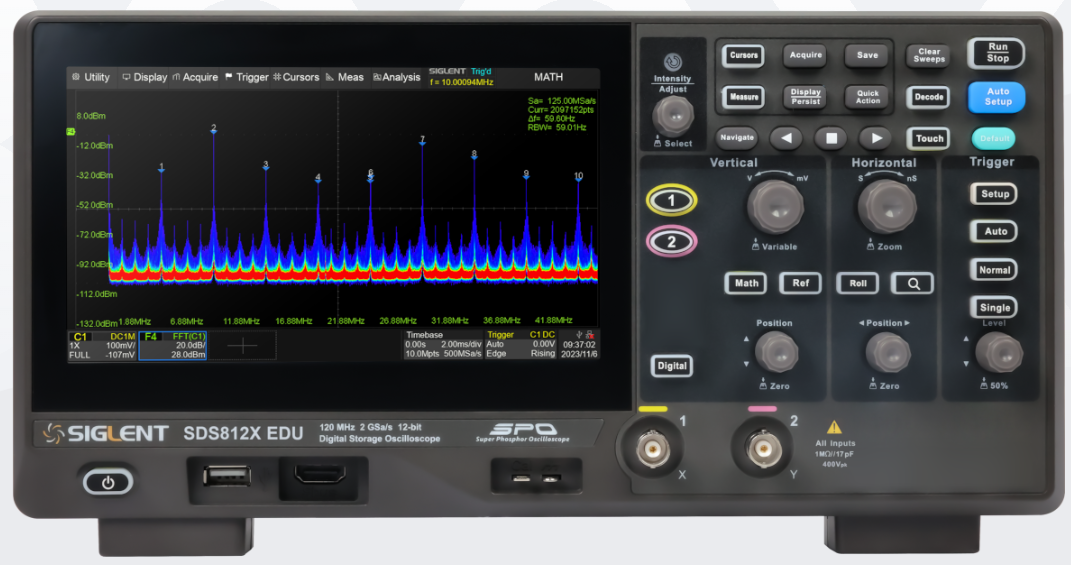

带宽：120/220 MHz垂直分辨率：12-bit实时采样率：2 GSa/s存储深度：100 Mpts/ch（单通道模式）波形捕获率：500 000帧/秒（Sequence 模式）7英寸触摸屏，支持外接鼠标键盘
SDS5000X系列 350MHz/500MHz /1GHz 带宽 数字示波器 2GSa/s 12bit |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介

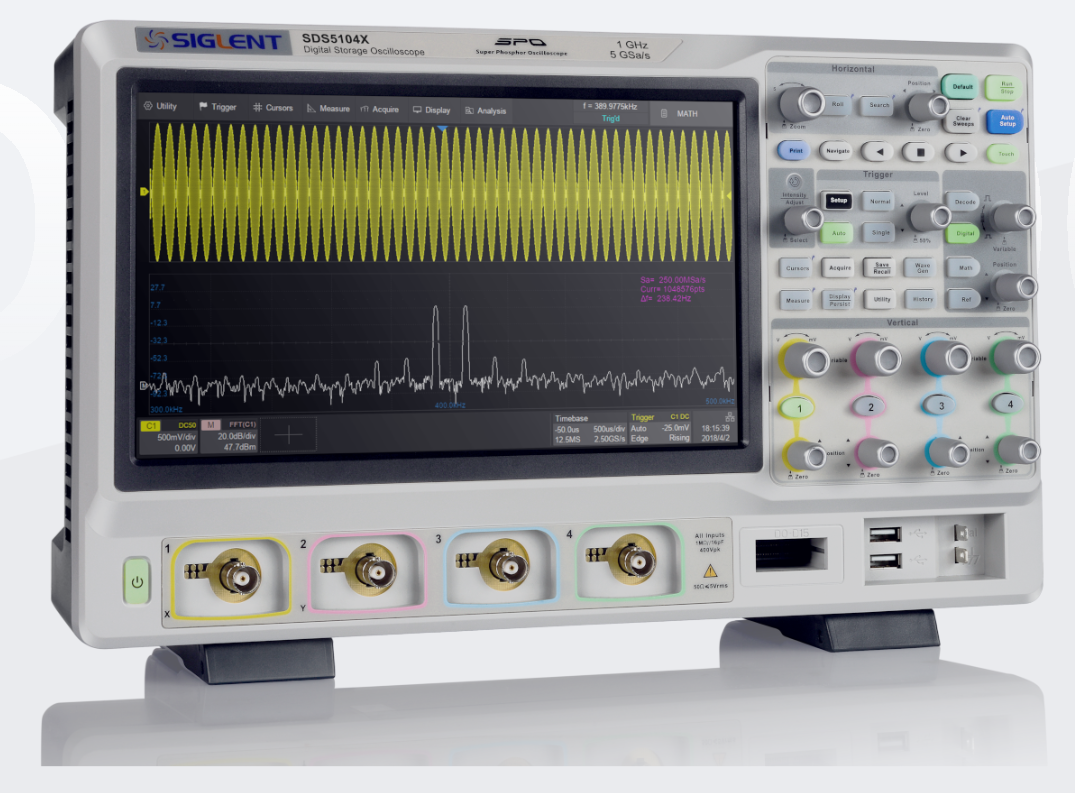

鼎阳SDS5000X系列数字示波器，专为高性能测试需求设计。该系列提供350 MHz至2 GHz的模拟带宽，高达5至10 GS/s的采样率，以及25M至125M点的存储深度，确保捕捉精细信号细节。支持多种高级功能，如波特图、电源分析软件及多种串行协议触发及解码，是工程师和科研人员的理想选择。
带宽350 MHz, 500 MHz, 1 GHz 实时采样率 5 GSa/s 存储深度 250 Mpts 波形刷新率500,000 wfm/s（Sequence模式） 混合信号测量（MSO）主要特性
产品优势

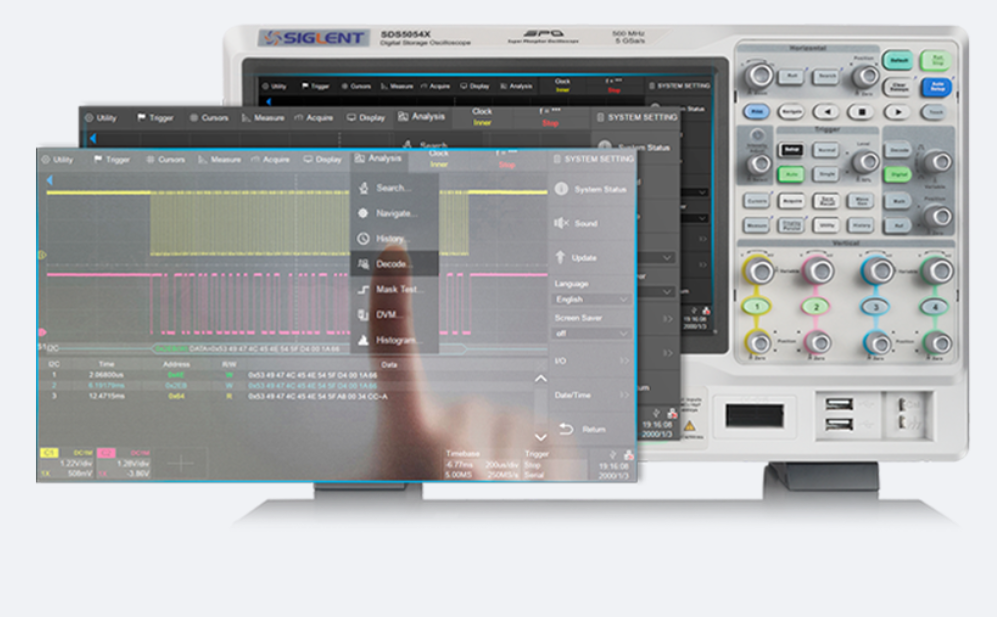

多点触摸，远程控制
SDS5000X配备10.1英寸触屏，可快速调整波形位置，设定区域触发，进行参数选择和设置。SDS5000X支持多达几十种参数测量，如果用传统的旋钮进行选择，无疑会耗费大量时间，触屏选择，省时省力。此外，SDS5000X还支持外接鼠标和键盘。
网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。
丰富的触发类型
SDS5000X支持多达11种智能触发类型，能快速触发不同特征的信号。比如使用欠幅触发（Runt）可快速在设定幅度值处触发。

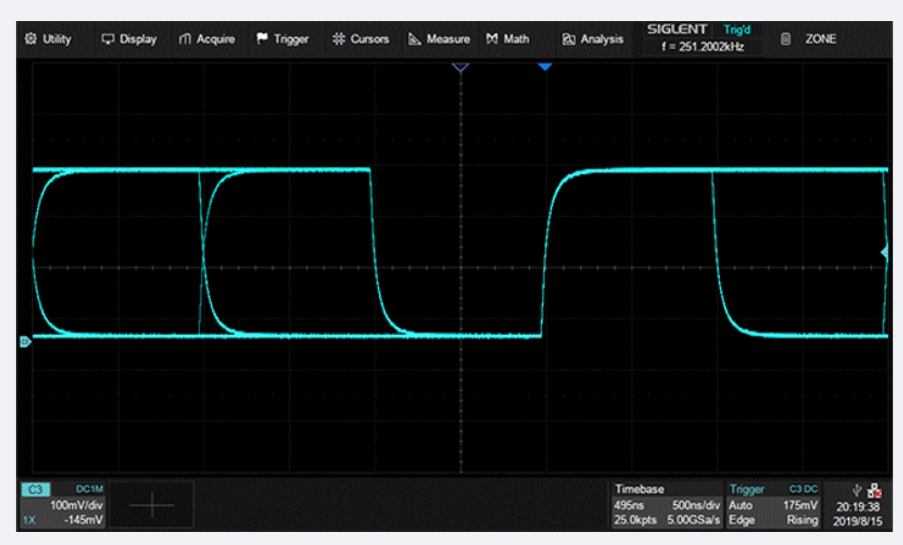

特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。
SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。

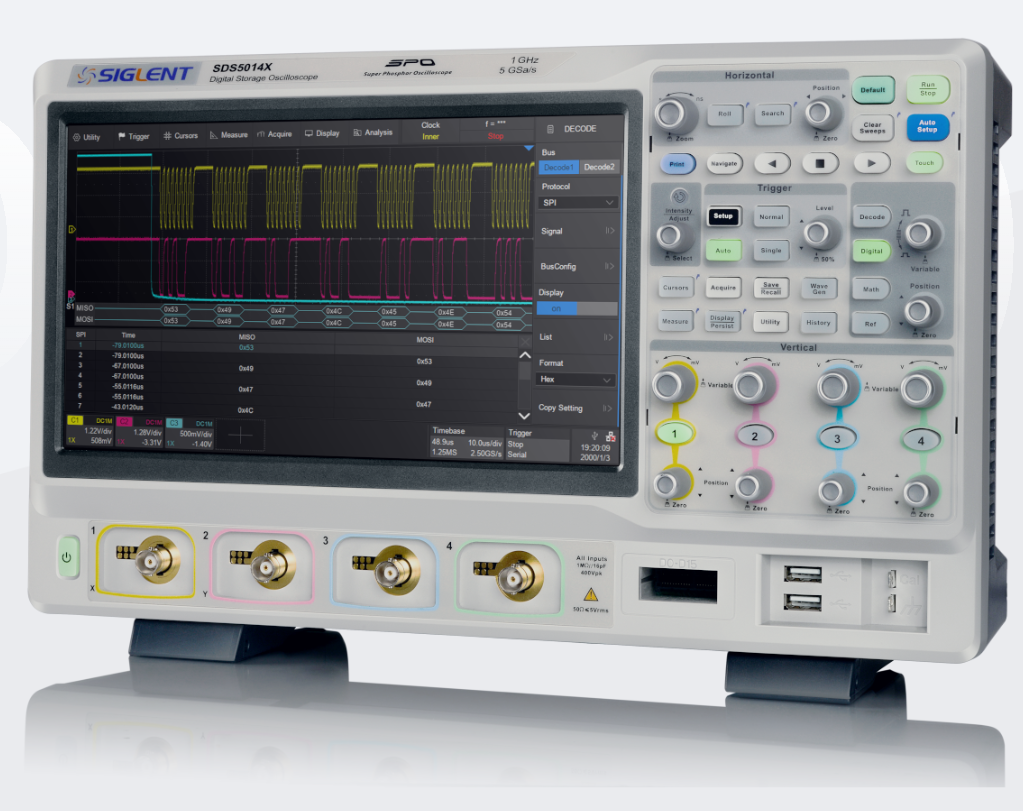

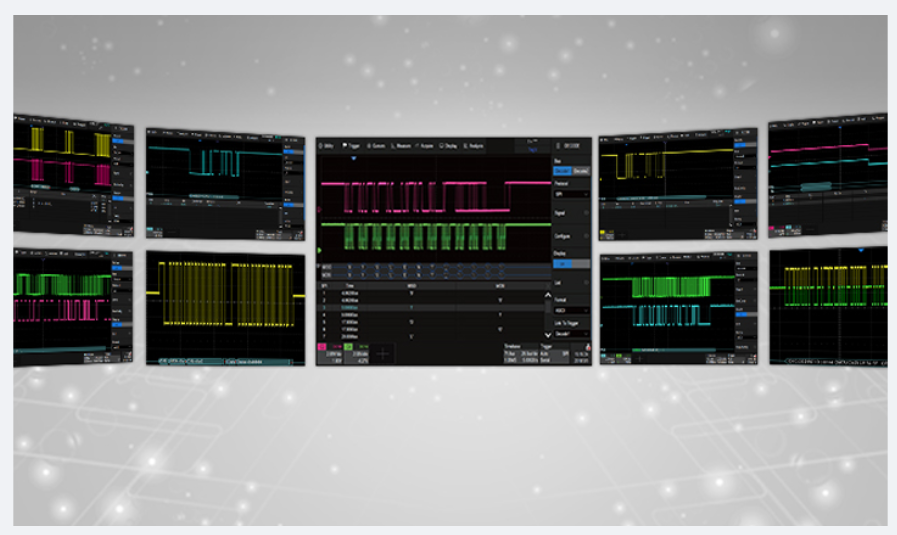

覆盖多种行业的串行协议触发和解码
SDS5000X提供多种串行协议触发和解码，覆盖多个行业。
| I2C, SPI | 嵌入式串行协议触发及解码 |
| UART | PC串行协议触发及解码 |
| CAN, CAN FD, LIN, FlexRay | 汽车串行协议触发及解码 |
| I2S | 音频串行协议触发及解码 |
| MIL-STD 1553B | 飞行系统串行协议触发及解码 |
强大的测量功能
SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数，并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值，平均值，最小值，最大值，标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示，比如在测时钟抖动时，可直观看到抖动的分布情况。
如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。
测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。
多合一的示波器
SDS5000X集多种功能于一体，大大节省了空间并给用户提供了更多的价值。
16通道逻辑分析仪
25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
产品参数
模拟带宽
350 MHz, 500 MHz, 1 GHz
通道数
2+EXT, 4+EXT
最高实时采样率
5 GSa/s
垂直分辨率
8-bit
最大存储深度
250 Mpts/ch
屏幕尺寸
10.1 英寸电容式触摸显示屏，分辨率1024*600
最高波形捕获率
500,000 wfm/s
接口

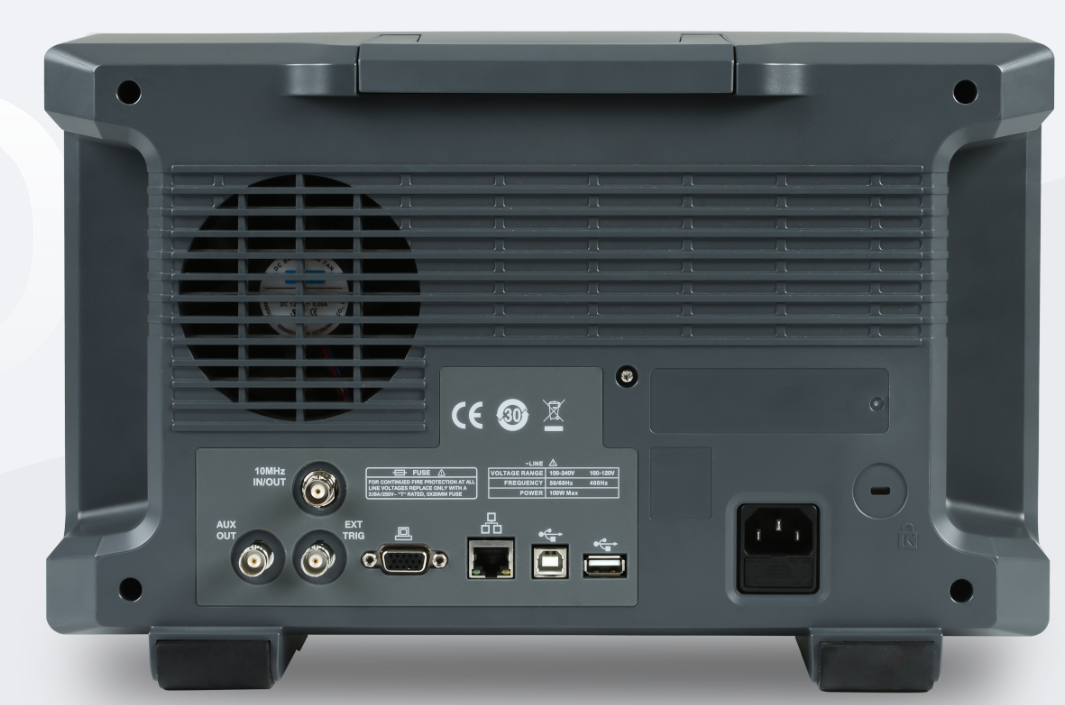

USB Host、USB Device、LAN、Pass/Fail、Trigger Out、10 MHz In、10 MHz Out 、VGA
触发类型
边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、前提边沿（Qualifed）、区域（Zone）
串行触发和解码（标配）
I2C, SPI, UART, CAN, LIN
串行触发和解码（选配）
CAN FD, FlexRay, I2S, MIL-STD-1553B,SENT，Manchester
数字通道（标配）
16 路 ，1.25 GSa/s 采样率，62.5 Mpts/CH存储深度
信号发生器（选配）
单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts
标配探头
SP3050A，500 MHz，每通道 1 套
| 对比数据 | SDS5000X | Tektronix 3 系列MDO | Keysight 3000T X系列 |
|---|---|---|---|
| 模拟带宽 | 350 MHz - 1 GHz | 100 MHz - 1 GHz | 100 MHz - 1 GHz |
| 通道数 | 2/4 + EXT | 2/4 + EXT | 2/4 + EXT |
| 最高实时采样率 | 5 GSa/s | 5 GSa/s | 5 GSa/s |
| 最高波形捕获率 | 500,000 wfm/s | 280,000 wfm/s | 1,000,000 wfm/s |
| 最大存储深度 | 250 Mpts | 10 Mpts | 4 Mpts |
| 辉度及色温显示 | 256级辉度及色温显示 | 256级辉度及色温显示 | 64级辉度及色温显示 |
| 垂直灵敏度 | 500 μV/div ～10 V/div | 1mV~10V/div | 1 mV/div ～ 5 V/div |
| 顺序模式 | 支持，100,000 段 | 不支持 | 支持，1000 帧 |
| 历史模式 | 支持，100,000 帧 | 不支持 | 不支持 |
| FFT | 2 Mpts | N/A | 64 kpts |
| MASK测试 | 标配 | 选配 | 选配 |
| 屏幕 | 10.1英寸触屏 | 11.6英寸触摸屏 | 8.5英寸触摸屏 |
| 价格 | ￥29,580 起 | $4,480 起 | $4,044 起 |
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS5032X （停产） | 350 MHz | 2+EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s | - | 停产 | |
| SDS5034X | 350 MHz | 4+EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s | ¥29580.00 | ||
| SDS5052X （停产） | 500 MHz | 2+EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s | - | 停产 | |
| SDS5054X | 500 MHz | 4+EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s | ¥46180.00 | ||
| SDS5102X （停产） | 1 GHz | 2+EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s | - | 停产 | |
| SDS5104X | 1 GHz | 4+EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s | ¥59980.00 |
