IsoVu 200MHz至1GHz带宽 光隔离电压探头|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix

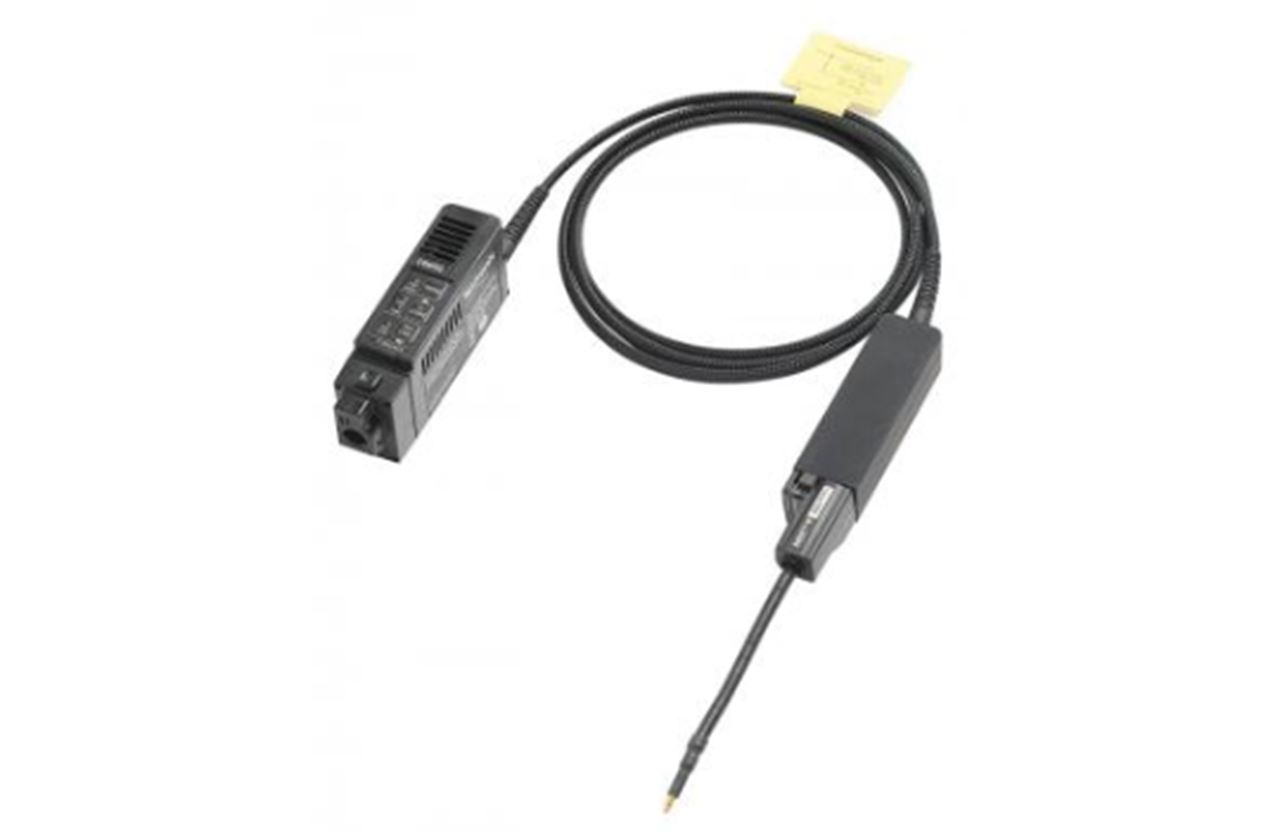

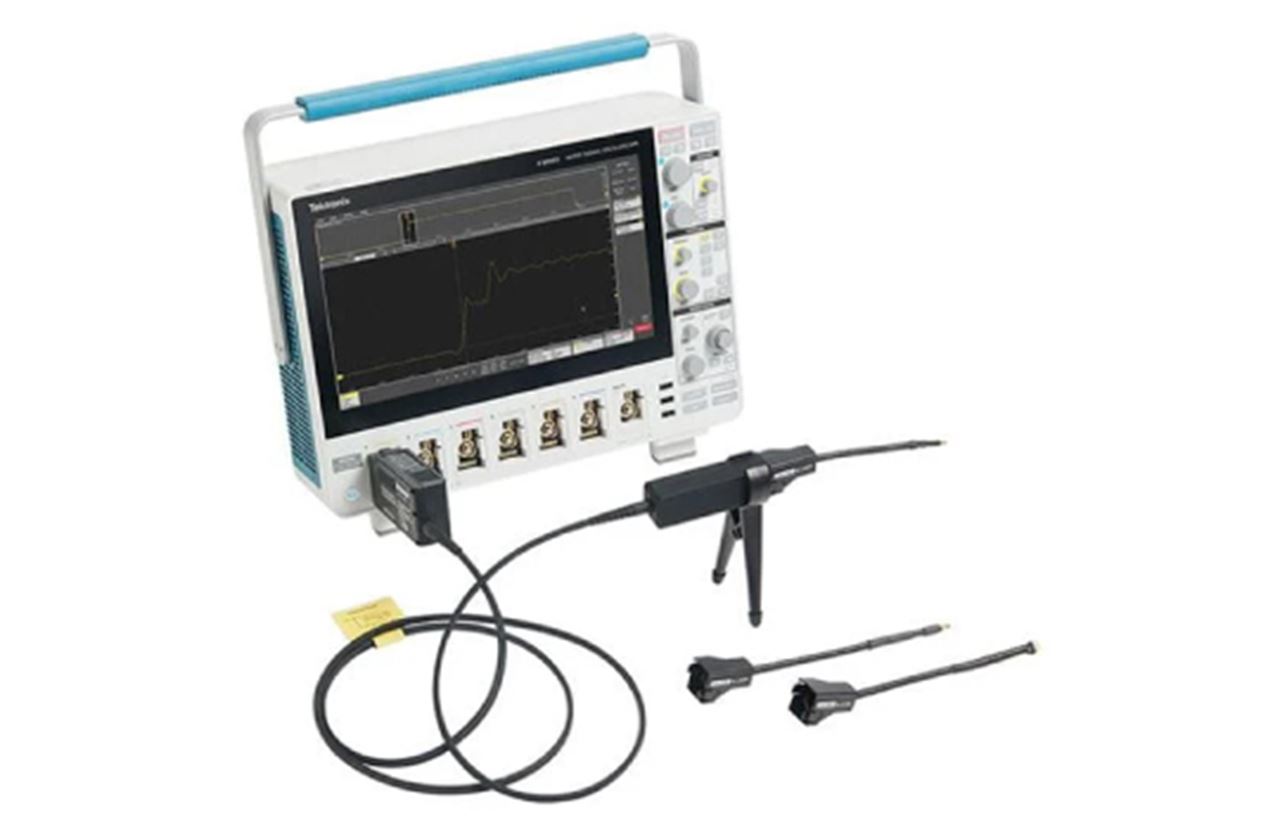

IsoVu™ 光隔离探头
IsoVu™ 光隔离探头 是泰克（Tektronix）旗下产品。官方标称带宽：1 GHz ／ 500 MHz ／ 250 MHz。官方技术指标共 8 组、73 项，详见「详细指标」。
产品简介
利用 IsoVu ™ 探头技术发现快速、准确的差分测量。通过 IsoVu Gen 2 探头消除共模干扰，获得无与伦比的性能。立即了解详情！
发现非隔离探头隐藏的快速震荡的信号。IsoVu 探头技术实际上通过光学隔离消除了共模干扰。这样就可以按 100V/ns 或更快的速度在 ±60kV 的基准电压上提供精确的差分测量。借助我们的 IsoVu Generation 2 设计，您能获得 IsoVu 技术的所有优势，但大小仅为原来探头尺寸的 1/5。
u™ 隔离电流探头拥有卓越的带宽、 噪音抑制能力和精度， 可轻松用于电流测量。
完全电隔离可消除接地环路，实现极高的共模抑制。在 1X 配置中，探头的 50 Ω 输入具有小于 4.7 nV/√Hz 的极低噪声，非常适合对分流器进行精确测量。探头配备各种衰减端部，以扩展差分电压范围。
根据所使用的分流器，从低功耗移动设备的微安培 (µA) 测量，到工业和机动系统的数百安培测量，探头均能胜任。
关键性能指标和特点• 探头端部和示波器之间实现电隔离• 有三种带宽可用：1 GHz、500 MHz 和 250 MHz• 电流测量范围宽，取决于与 1X、10X 或 100X 探头端部配合使用的分流器• 噪声 <4.70 nV / √Hz（20 MHz 时 <21 μVRMS）• 1 MHz 时高达 90 dB CMRR• 最大共模电压：1800 V；用于污染度 1 的环境；瞬态电平不超过 5 kVpk• 1.5% DC 增益精度• 与 4、5 和 6 系列 MSO 仪器兼容，包括最新的 B 型号• TekVPI™ 接口可通过示波器前面板或编程接口实施控制和调整探头配置• 可选端部，用于在 -40ºC 至 +125ºC 环境试验箱中测量电流关键应用• 电流分流测量• 采用 SiC 或 GaN、FET 或 IGBT 的半桥/全桥设计• 双脉冲测试 (DPT)• 浮栅电路测量• 功率转换器设计• 开关电源设计• 稳态、休眠和唤醒状态电流监控探头端部可扩展测量范围，尽量减少操作麻烦并降低噪声
关键参数（官方型号对照）
• TIVP02：带宽 200 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 2 米
• TIVP02L：带宽 200 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 10 米
• TIVP05：带宽 500 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 2 米
• TIVP05L：带宽 500 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 10 米
• TIVP1：带宽 1 GHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 2 米
• TIVP1L：带宽 1 GHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 10 米
核心参数
• 带宽：1 GHz ／ 500 MHz ／ 250 MHz
• 动态范围：±100 A ／ ±10 A ／ ±1 A ／ ±0.1 A
• 差分输入电压范围：+ 偏置范围 ／ 不得超过 ／ 最大可测量输入电压 ／ 。例如，在 TICPSMA 的 ±0.5 V ／ 范围内，偏置限制在 ±0.15 V。
• 最大脉冲电流行降额。请参阅脉冲电流曲线图）：（根据电流脉冲宽度进 ／ 200 A ／ 20 A ／ 2 A ／ 200 mA
• 额定功率：0.69 W ／ 1.0 W
• 特性：TICP100 ／ TICP050 ／ TICP025
• 上升时间：400 ps ／ 700 ps ／ 1.4 ns
• DC 增益精度：±1.5%
功能与特点
• 探头端部和示波器之间实现电隔离
• 有三种带宽可用：1 GHz、500 MHz 和 250 MHz
• 电流测量范围宽，取决于与 1X、10X 或 100X 探头端部配合使 用的分流器
• 噪声 <4.70 nV / √Hz（20 MHz 时 <21 μVRMS）
• 1 MHz 时高达 90 dB CMRR
• 最大共模电压：1800 V；用于污染度 1 的环境；瞬态电平不超 过 5 kVpk
• 1.5% DC 增益精度
• 与 4、5 和 6 系列 MSO 仪器兼容，包括最新的 B 型号
• TekVPI™ 接口可通过示波器前面板或编程接口实施控制和调整 探头配置
• 可选端部，用于在 -40ºC 至 +125ºC 环境试验箱中测量电流 关键应用

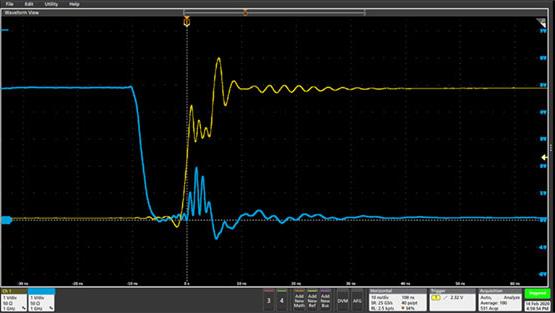

更低共模噪声，更多详细信息

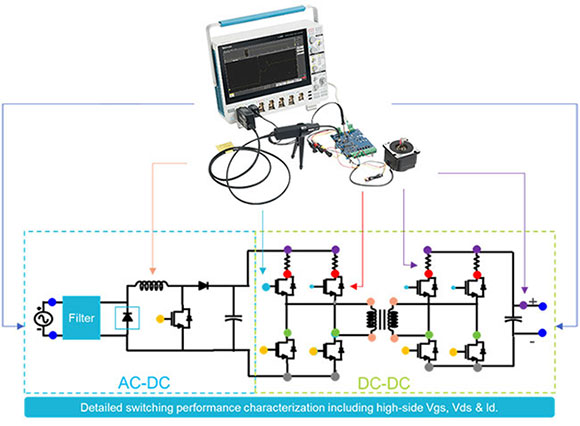

带宽范围内的高差分电压

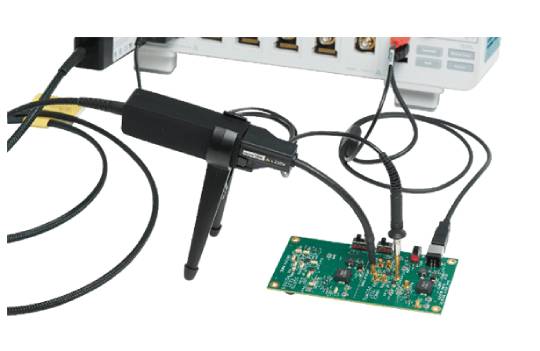

采用节省空间设计的创新技术

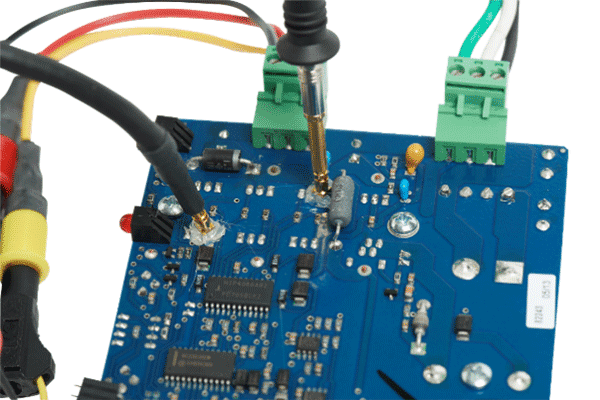

连接简单，性能更高

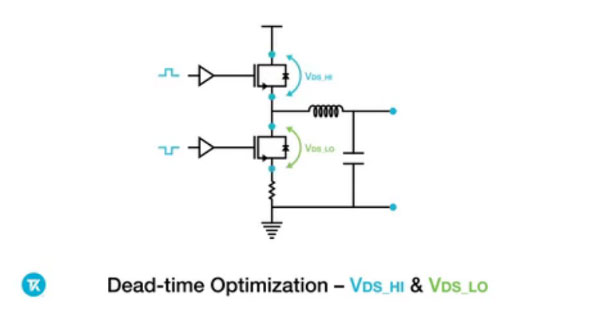

电源上的浮动测量

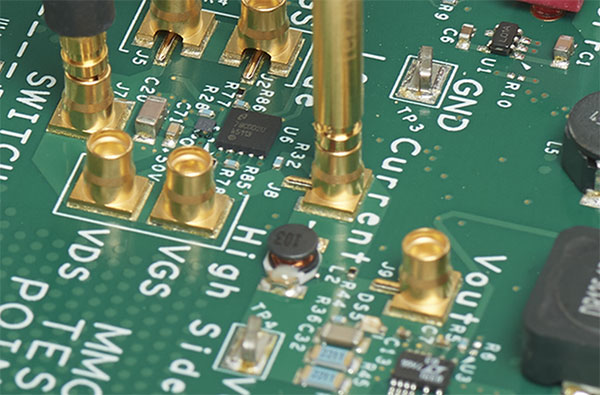

通过分流电阻测量电流

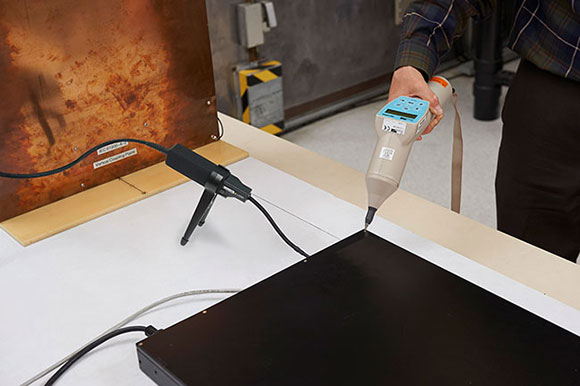

调试 ESD 问题
产品型号
• 官方型号：TIVP02、TIVP02L、TIVP05、TIVP05L、TIVP1、TIVP1L、ISOVU-ISOLATED-VOLTAGE-PROBES
资源下载
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
IsoVu™ 光隔离探头 详细指标
IsoVu™ 光隔离探头 是泰克（Tektronix）旗下产品。官方标称带宽：1 GHz ／ 500 MHz ／ 250 MHz。官方技术指标共 8 组、73 项，详见「详细指标」。
主要参数（官方型号对照）
• TIVP02：带宽 200 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 2 米
• TIVP02L：带宽 200 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 10 米
• TIVP05：带宽 500 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 2 米
• TIVP05L：带宽 500 MHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 10 米
• TIVP1：带宽 1 GHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 2 米
• TIVP1L：带宽 1 GHz；差分电压 ±2500 V；共模电压 ±60kV；共模抑制比 直流：160dB 100 MHz：100 dB 200 MHz：100 dB；光纤电缆长度 10 米
以下为 IsoVu™ 光隔离探头 的官方技术参数，共 8 个参数组、73 项。
参数名以行业通用中文术语为主（其中 20 项保留官方规格书原文），数值与单位保留官方规格书原样。
探头和端部概述
• 特性：TICP100 ／ TICP050 ／ TICP025
• 带宽：1 GHz ／ 500 MHz ／ 250 MHz
• 上升时间：400 ps ／ 700 ps ／ 1.4 ns
• DC 增益精度：±1.5%
• 最大共模电压600 V CAT III（污染度 2）1000 V CAT II（污染度 2）：1800 V，用于污染度 1 的环境，瞬态电平不超过 5kV ／ pk 时的最大值
• RMS 噪声频谱密度：4.70 nV / √Hz（20 MHz 时 <21 μ ／ VRMS）
• 探头电缆长度：2 米
• 特性：TICS0005 ／ TICS0050 ／ TICS0500 ／ TICS5000
• 电阻：5 MΩ ／ 50 MΩ ／ 500 MΩ ／ 5 Ω
• 带宽：250 MHz
• 上升时间：1.6 ns
• 最大脉冲电流行降额。请参阅脉冲电流曲线图）：（根据电流脉冲宽度进 ／ 200 A ／ 20 A ／ 2 A ／ 200 mA
• 最大电流 (A DC)：12 A ／ 4.5 A ／ 1.4 A ／ 200 mA
• 最小电流 (A) 等于全带宽下噪声底：30 mA ／ 3 mA ／ 300 μA ／ 30 μA
• 全带宽时的本底噪声 (A RMS)：15 mA ／ 1.5 mA ／ 150 μA ／ 15 μA
• 动态范围：±100 A ／ ±10 A ／ ±1 A ／ ±0.1 A
• 额定功率：0.69 W ／ 1.0 W
• DC 增益精度：<2%
• 特性：TICS0005 ／ TICS0050 ／ TICS0500 ／ TICS5000
• 插入电感：带跳线的方形引脚，电感为 2 nH 至 3 nH
带分流器的方形引脚，电感为 4 nH 至 5 nH
• 双轴电缆长度：229 毫米（9 英寸）
内置保险丝的最大可中断额定电压为 400 V；超过此电压，断开的保险丝元件两端可能发生电弧，导致电流继续流动
• 差分输入电压范围：+ 偏置范围 ／ 不得超过 ／ 最大可测量输入电压 ／ 。例如，在 TICPSMA 的 ±0.5 V ／ 范围内，偏置限制在 ±0.15 V。
• 探头端部(Vpk)：差分输入电压范围 ／ 偏置范围 ／ 最大可测量输入电压 ／ 最大无损差分电压 ／ 输入阻抗
• 在 IsoV：u 隔离电流探头的 ±0.125 V ／ 范围内，具有完整的 ±0.5 V 偏置。
本底噪声 (A RMS)
• 分流器选择：20 MHz ／ 250 MHz ／ 1 GHz
• 50 Ω TICP 作为分流器：420 nA ／ 1.5 μA ／ 3.0 μA
• 5 Ω 分流器：4.2 μA ／ 14.9 μA ／ 29.7 μA
• 1 Ω 分流器：21 μA ／ 74.3 μA ／ 149 μA
• 500 mΩ 分流器：42 μA ／ 149 μA ／ 297 μA
• 50 mΩ 分流器：420 μA ／ 1.5 mA ／ 3.0 mA
• 5 mΩ 分流器：4.2 mA ／ 14.9 mA ／ 29.7 mA
• 500 μΩ 分流器：42 mA ／ 149 mA ／ 297 mA
• 50 μΩ 分流器：420 mA ／ 1.5 A ／ 3.0 A
• 15 μΩ 分流器：1.4 A ／ 5.0 A ／ 9.9 A
• 分流器选择：20 MHz ／ 120 MHz ／ 250 MHz
• 宽带分流器的本底噪声取决于 TICP：输入范围、带宽和分流器值。上述数值是在 TICP 处于 ±20 mV 范围中时计算得出的。
最大值取决于分流器的额定功率
• 分流器选择：TICPMM1 ／ TICPSMA ／ TICPMM10 ／ TICPMM100
• 50 Ω TICP 作为分流器：13 mA
• 5 Ω 分流器：130 mA ／ 1.3 A ／ 10 A
• 1 Ω 分流器：650 mA ／ 6.5 A ／ 50 A
• 500 mΩ 分流器：1.3 A ／ 13 A ／ 100 A
• 50 mΩ 分流器：13 A ／ 130 A ／ 1.0 kA
• 5 mΩ 分流器：130 A ／ 1.3 kA ／ 10 kA
• 500 μΩ 分流器：1.3 kA ／ 13 kA ／ 100 kA
• 50 μΩ 分流器：13 kA ／ 130 kA ／ 1000 kA
• 15 μΩ 分流器：43.3 kA ／ 433.3 kA ／ 3300 kA
• 分流器选择：10 μs ／ 1ms ／ 100 ms ／ 1 s ／ 100 s
• 以下数字适用于 TICPSMA：和 TICPMM1 端部。对于 10X 或 100X 端部，分别乘以 10 或 100。
• 输入范围：偏置范围 ／ RMS 噪声频谱密度 (V ／ RMS) ／ 20 MHz 时的本底噪声 (V
• 传感器端部电缆：DC ／ 1 MHz ／ 100 MHz ／ 250 MHz
• IsoVu 隔离电流探头：TICP100、TICP050、TICP025 产品技术资料
技术规格
• 50 mΩ 的 TICS 可承受 3.5 ms：上升沿。20 A 方波脉冲仅能维持 1 ms。
宽带分流器脉冲电流降额计算
• 对于隔离脉冲或上升沿（实际占空比为零）：：
• 对于占空比 0 < D ≤ 1：的重复工作， ／ Pmax 将根据下述占空比降额表达式进一步降低：
• 系数 P：d 和 C 根据环境温度和分流器型号列于表格中；具体数值请参见下表。
• 分流：25°C ／ 85°C
• Example 一个包含 5：个脉冲的脉冲列双脉冲测试从 0 A 开始，并在 100 μs 内逐渐上升。尽管脉冲之间存在短暂的关断期，但更保守的做法是假设
• IsoVu 隔离电流探头 TICP：、TICP050、TICP025 产品技术资料
• IsoVu 隔离电流探头：TICP100、TICP050、TICP025 产品技术资料
• 宽禁带 (WBG) 和 PMIC：电源完整性的应用实例。
• WBG 实例（800V：，40 A 典型值；0.125 Ω 分流器）
• 在 40 A 的 800：V SiC 电路交换中，125 mΩ ／ 分流器将产生 5 V 信号。要使用 IsoV ／ u 隔离电流探头进行测量，必须使用 10X 端部。在
• ±3.5 V 范围内施加 24 A：偏置。
• IsoVu 隔离电流探头 TICP：、TICP050、TICP025 产品技术资料
• 特性：组件 ／ 工作状态 ／ 非工作状态
• 补偿盒、探头头部和 SMA 端部适配器温度：0°C 至 +50°C ／ 20°C 至 +70°C
• 标准端部温度：TICPMM1、TICPMM100、TICS0005 ／ 、 ／ 40°C 至 +85°C
• 极端温度端部 (ET) 温度：TICPMM1ET、TICPMM100ET ／ 40°C 至 +125°C ／ ；储存温度
• 湿度：所有组件 ／ 5% 至 85% 相对湿度 ／ （不 ／ （不超过
• 相对湿度（不超过：度（不超过 +70°C），无冷凝
• 海拔高度：所有组件 ／ 最高 3,000 米 ／ 最高 12,000 米
安全性
• 符合 ANSI/UL61010-1：（带 CSA 标志）
• 通过 CAN/CSA C22.2 No.61010-1：认证（带 CSA 标志）
型号与选件
• 官方型号：TIVP02、TIVP02L、TIVP05、TIVP05L、TIVP1、TIVP1L、ISOVU-ISOLATED-VOLTAGE-PROBES
指标整理自官方文件：TICP-Datasheet_51C740635.pdf
