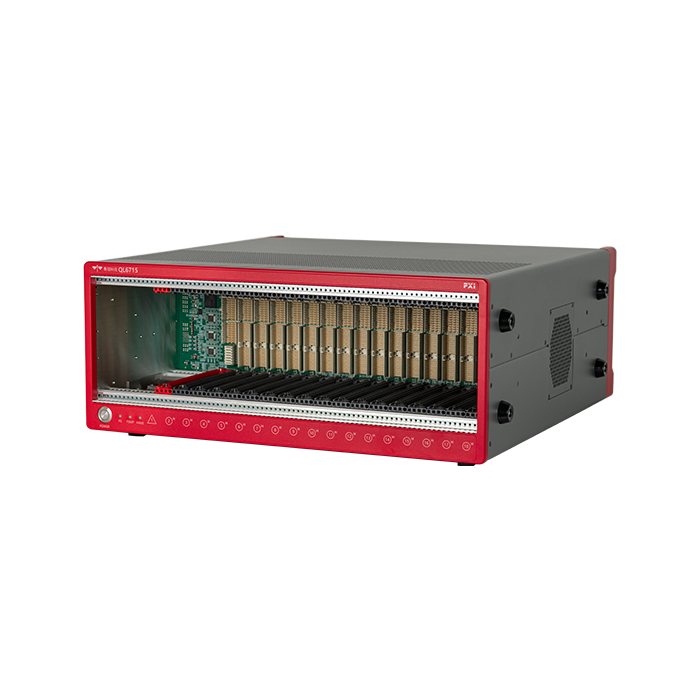

QL6715是一款基于PXIe架构机箱硬件平台。
QL6714是一款基于PXIe架构，内嵌PXIe远程控制器的便携式机箱硬件平台。
QL6713是一款基于PXIe架构机箱硬件平台。
- «
- 1
- »
QL6710 8槽位PXIe机箱 14GB/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC
QL6710 PXIe机箱
PXIe机箱 · 8槽位 · 14GB/s
产品简介
QL6710是一款基于PXIe架构机箱硬件平台。该平台电气、接口和结构均符合PXIe标准，可选择不同控制器以实现不同的接口需求。机箱背板提供高速总线交换网络，最高支持14GB/s系统带宽，同时具有10MHz参考时钟输入/输出接口（BNC接口）、风扇转速档位开关等部件，适用于各类测控系统。
系统槽位可支持1～4槽位控制器
核心参数
• 槽位数：8槽位：1个系统插槽、7个混合插槽
• 最大系统带宽：14GB/s
• 系统槽链路配置：x4，x4，x4，x4
• 单槽链路带宽：槽位2～4：带宽4GB/s Gen3.0x4
• PXI_TRIG总线速率：10MHz
• 输入电压范围：90VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：100VAC：8A
功能与特点
• 基本规格:符合PXIe标准3U架构
• 风扇控制方式：手动调节或自动根据机箱温度运行
• 8槽位：1个系统槽、7个混合槽
• 系统槽链路配置：x4，x4，x4，x4
• 单槽链路带宽：槽位2~4：带宽4GB/s Gen3.0x4； 槽位5~8：带宽2GB/s Gen2.0x4
• 时钟输入：10MHz，3dBm～7dBm
• 时钟输出：10MHz，LVCMOS33准确度≤±50ppm
型号与选件
• 主型号：QL6710
• 参考：00：无 01：10MHz
• 温度等级：C: 商业等级(0℃~40℃) I：定制宽温
机械与环境规格
• 尺寸：272.0mm(宽)×177.0mm(高)×412.0mm(深),整机高度4U（不含提手、护套等）
• 296.0mm(宽)×193.0mm(高)×434.0mm(深),最大外形尺寸
• 重量：≤7.5kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 槽位散热能力：控制器槽位：最大200W； 混合槽位：82W
典型应用场景
• 适用于各类测控系统
资源下载
• QL6710 详细指标见 QL6710 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6710 PXIe机箱 详细指标
PXIe机箱 · 8槽位 · 14GB/s
QL6710是一款基于PXIe架构机箱硬件平台。该平台电气、接口和结构均符合PXIe标准，可选择不同控制器以实现不同的接口需求。机箱背板提供高速总线交换网络，最高支持14GB/s系统带宽，同时具有10MHz参考时钟输入/输出接口（BNC接口）、风扇转速档位开关等部件，适用于各类测控系统。
系统槽位可支持1～4槽位控制器
主要特点：基本规格:符合PXIe标准3U架构；风扇控制方式：手动调节或自动根据机箱温度运行；8槽位：1个系统槽、7个混合槽；系统槽链路配置：x4，x4，x4，x4；单槽链路带宽：槽位2~4：带宽4GB/s Gen3.0x4； 槽位5~8：带宽2GB/s Gen2.0x4；时钟输入：10MHz，3dBm～7dBm。
详细指标
• 槽位数：8槽位：1个系统插槽、7个混合插槽
• 最大系统带宽：14GB/s
• 系统槽链路配置：x4，x4，x4，x4
• 单槽链路带宽：槽位2～4：带宽4GB/s Gen3.0x4
槽位5～8：带宽2GB/s Gen2.0x4
• PXI_TRIG总线速率：10MHz
• 输入电压范围：90VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：100VAC：8A
240VAC：4A
• DC输出最大可用总功率：580W
机械与环境规格
• 尺寸：272.0mm(宽)×177.0mm(高)×412.0mm(深),整机高度4U（不含提手、护套等）
• 296.0mm(宽)×193.0mm(高)×434.0mm(深),最大外形尺寸
• 重量：≤7.5kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 槽位散热能力：控制器槽位：最大200W； 混合槽位：82W
选型配置
• 主型号：QL6710
• 参考：00：无 01：10MHz
• 温度等级：C: 商业等级(0℃~40℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6710 产品介绍见 QL6710 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
