QL6711 18槽位PXIe机箱 24GB/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

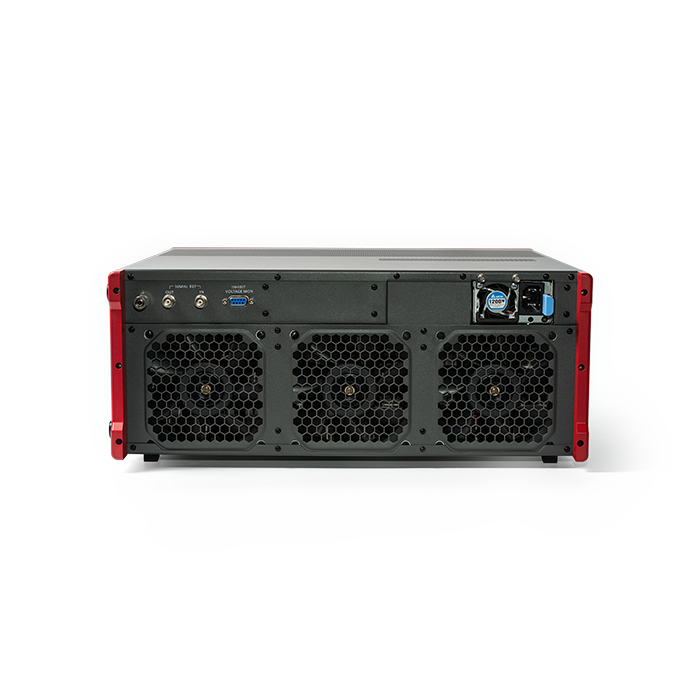

QL6711 PXIe机箱
PXIe机箱 · 18槽位 · 24GB/s
产品简介
QL6711是一款基于PXIe架构机箱硬件平台。该平台电气、接口和结构均符合PXIe标准，可选择不同控制器以实现不同的接口需求。机箱背板提供高速总线交换网络，最高支持24GB/s系统带宽，单槽最高支持8GB/s独立带宽，同时具有10MHz参考时钟输入/输出接口（BNC接口）、风扇转速档位开关等部件，适用于各类测控系统。
系统槽位可支持1～4槽位控制器
核心参数
• 槽位数：18槽位：1个系统槽、1个时钟插槽、5个混合插槽、11个PXI Express插槽
• 最大系统带宽：24GB/s
• 单槽链路带宽：带宽8GB/s Gen3.0x8
• 系统槽链路配置：x8 + x16
• PXI Trigger Bus：支持PXI Trigger Bus
• 输入电压范围：180VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：220VAC：5A
功能与特点
• 基本规格:符合PXIe标准3U架构
• 风扇控制方式：手动调节或自动根据机箱温度运行
• 18槽位：1个系统槽、1个时钟插槽、5个混合插槽、11个PXI Express插槽
• 系统槽链路配置：x8 + x16 · 单槽链路带宽：带宽8GB/s Gen3.0x8
• 时钟输入：10MHz，3dBm～7dBm
• 时钟输出：10MHz，LVCMOS33准确度≤±25ppm
型号与选件
• 主型号：QL6711
• 参考：00：无 01：10MHz
• 电源功率：12：1200W单电源 24：2400W 双电源
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
机械与环境规格
• 尺寸：445.5mm（宽）×177.0mm（高）×411.0mm（深），整机高度4U（不含提手、护套等）
• 470.3mm(宽)×192.2mm(高)×442.5mm(深),最大外形尺寸
• 重量：≤12kg
• 工作温度：0℃～40℃，最大单槽功耗82W
• 0℃～55℃，最大单槽功耗58W
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 槽位散热能力：82W
典型应用场景
• 适用于各类测控系统
资源下载
• QL6711 详细指标见 QL6711 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6711 PXIe机箱 详细指标
PXIe机箱 · 18槽位 · 24GB/s
QL6711是一款基于PXIe架构机箱硬件平台。该平台电气、接口和结构均符合PXIe标准，可选择不同控制器以实现不同的接口需求。机箱背板提供高速总线交换网络，最高支持24GB/s系统带宽，单槽最高支持8GB/s独立带宽，同时具有10MHz参考时钟输入/输出接口（BNC接口）、风扇转速档位开关等部件，适用于各类测控系统。
系统槽位可支持1～4槽位控制器
主要特点：基本规格:符合PXIe标准3U架构；风扇控制方式：手动调节或自动根据机箱温度运行；18槽位：1个系统槽、1个时钟插槽、5个混合插槽、11个PXI Express插槽；系统槽链路配置：x8 + x16 · 单槽链路带宽：带宽8GB/s Gen3.0x8；时钟输入：10MHz，3dBm～7dBm；时钟输出：10MHz，LVCMOS33准确度≤±25ppm。
详细指标
• 槽位数：18槽位：1个系统槽、1个时钟插槽、5个混合插槽、11个PXI Express插槽
• 最大系统带宽：24GB/s
• 单槽链路带宽：带宽8GB/s Gen3.0x8
• 系统槽链路配置：x8 + x16
• PXI Trigger Bus：支持PXI Trigger Bus
• 输入电压范围：180VAC～264VAC
• 输入电压频率：50Hz/60Hz
• 输入额定电流：220VAC：5A
• DC输出最大可用总功率：单模块供电1000W;双模块供电1600W
机械与环境规格
• 尺寸：445.5mm（宽）×177.0mm（高）×411.0mm（深），整机高度4U（不含提手、护套等）
• 470.3mm(宽)×192.2mm(高)×442.5mm(深),最大外形尺寸
• 重量：≤12kg
• 工作温度：0℃～40℃，最大单槽功耗82W
• 0℃～55℃，最大单槽功耗58W
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
• 槽位散热能力：82W
选型配置
• 主型号：QL6711
• 参考：00：无 01：10MHz
• 电源功率：12：1200W单电源 24：2400W 双电源
• 温度等级：C：商业等级（0℃～55℃） I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6711 产品介绍见 QL6711 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
