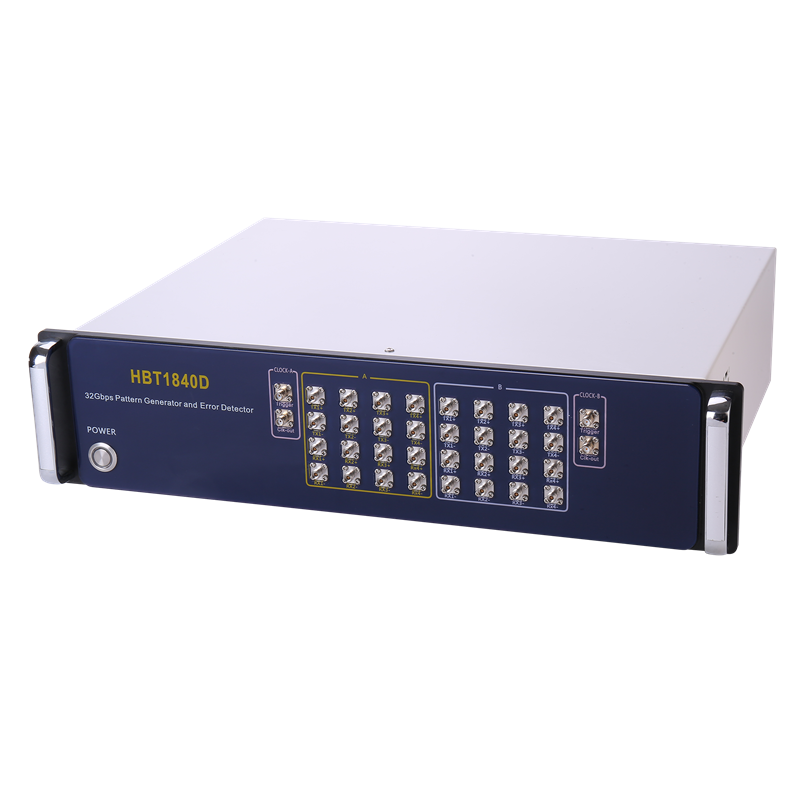

HBT1840D 8×25G误码测试仪 100G|光谷互连
8*25G误码测试仪(HBT1840D)是一款8通道、高速率的高性能误码分析仪器
E856F 400G 8通道PAM4-FEC误码测试仪 28.125Gbps|光谷互连
PAM4-FEC400G误码测试仪(BERTWaveE856F)是一款8通道、高速率、高性能的误码分析仪器,该仪器可同时提供8个通道进行误码测试,支持FEC功能,每个通道均支持NRZ/PAM4信号下的多种速率,并有多种码型可选,支持用户自定义码型设置,误码插入功能输出信号幅值可调、极性可自由翻转
E8106F 800G 8通道PAM4-FEC误码测试仪 53.125GBd|光谷互连
800G误码测试仪(BERTWaveE8106F)是一款8通道、高速率、高性能的误码分析仪器,该仪器可同时提供8个通道进行误码测试,支持硬件FEC功能,比软件模拟fec更能体现实际传输的链路情况
  • «
  • 1
E8226F 1.6T 8通道误码测试仪 106.25Gbps|光谷互连

E8226F 1.6T 8通道误码测试仪 106.25Gbps|光谷互连 (在产)

BERTWaveE8226F是一款8通道、高速率、高性能的误码测试仪,专为1.6T及以下速率的PAM4/NRZ信号系统验证而设计

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

光谷互连 · OVLINK
E8226F 误码测试仪
1.6T 8通道 · 106.25Gbps
产品简介
BERTWave E8226F 是一款8 通道、高速率、高性能的误码测试仪,专为1.6T 及以下速率的PAM4/NRZ 信号系统验证而设计。该仪器可同时支持8 个独立通道的误码测试,覆盖光模块及芯片互联的测试需求。
应用领域
• 高端光通信模块研发与生产测试
• 光器件及子系统研发与生产测试
• 光模块批量生产质量管控
• 系统集成与运维测试
• 传输组件验证
性能特点
• 通道模式:8 通道均支持PAM4/NRZ 调制和多Lane 并行测试,各通道BER 实时显示,快速定位故障Lane.
• NRZ 码型:PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31
• PAM4 码型:PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、 PRBS23Q、PRBS31Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user defined
• NRZ 速率:26.5625Gbps,27.89Gbps,27.954Gps,28.05Gbps,28.125Gbps,28.2Gbps,28.9Gbps,48.66Gbps,49.7665Gbps,51.5625Gbps,53.125Gbps,56Gbps,56.25Gbps;106.25Gbps
• PAM4 速率:26.5625GBd,27.89GBd,27.954GBd,28.05GBd,28.125GBd,28.2GBd,28.9GBd,48.66GBd,49.7665GBd,51.5625GBd,53.125GBd,56GBd,56.25GBd;106.25GBd
• 时钟:用户可灵活配置时钟频率,适配不同速率和测试需求
• 输出极性:用户可灵活配置数据信号逻辑极性
• 发射端支持7 TAP 预加重设置,支持输出幅度设置
• 接收端支持GAIN 和CTLE 设置
• 支持KP4-RS(544,514)FEC 功能
• 测试时间设定:无定时(连续测试)、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 通讯接口:支持RS232、LAN、USB,使用上位机软件控制
技术参数

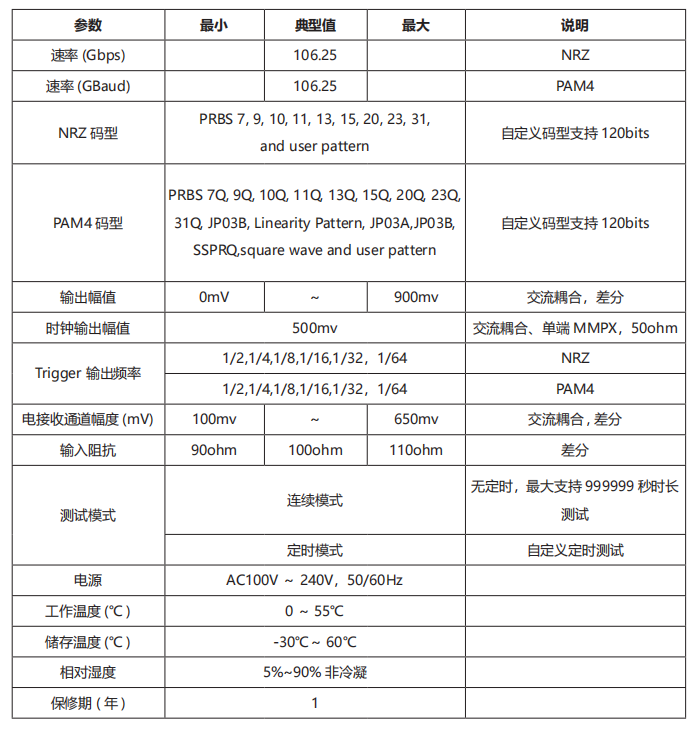

E8226F 误码测试仪 官方正文配图 image.png
核心参数
• 速率 (Gbps):106.25 NRZ
• 速率 (GBaud):106.25 PAM4
• PRBS:7, 9, 10, 11, 13, 15, 20, 23, 31, and user pattern
• 自定义码型支持:120bits
• PRBS:7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user pattern
• 自定义码型支持:120bits
• 输出幅值:0mV ~ 900mv 交流耦合,差分
• 时钟输出幅值:500mv 交流耦合、单端 MMPX,50ohm
• 电接收通道幅度 (mV):100mv ~ 650mv 交流耦合 , 差分
• 输入阻抗:90ohm 100ohm 110ohm 差分
资源下载
• E8226F 详细指标见本页「详细指标」标签页。
注:以上内容与指标均取自光谷互连官网该产品页及其官方数据手册,未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库





光谷互连 · OVLINK
E8226F 误码测试仪 详细指标
1.6T 8通道 · 106.25Gbps
BERTWave E8226F 是一款8 通道、高速率、高性能的误码测试仪,专为1.6T 及以下速率的PAM4/NRZ 信号系统验证而设计。该仪器可同时支持8 个独立通道的误码测试,覆盖光模块及芯片互联的测试需求。
主要特点:高端光通信模块研发与生产测试;光器件及子系统研发与生产测试;光模块批量生产质量管控;系统集成与运维测试;传输组件验证;通道模式:8 通道均支持PAM4/NRZ 调制和多Lane 并行测试,各通道BER 实时显示,快速定位故障Lane.。
性能特点
• 通道模式:8 通道均支持 PAM4/NRZ 调制和多 Lane 并行测试,各通道 BER 实时显示,快速定位故障 Lane.
• NRZ 码型:PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31
• PAM4 码型:PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、
• PRBS23Q、PRBS31Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user defined
• NRZ 速率:26.5625Gbps,27.89Gbps,27.954Gps,28.05Gbps,28.125Gbps,28.2Gbps,28.9Gbps,
• 48.66Gbps,49.7665Gbps,51.5625Gbps,53.125Gbps,56Gbps,56.25Gbps;106.25Gbps
• PAM4 速率:26.5625GBd,27.89GBd,27.954GBd,28.05GBd,28.125GBd,28.2GBd,28.9GBd,
• 48.66GBd,49.7665GBd,51.5625GBd,53.125GBd,56GBd,56.25GBd;106.25GBd
• 时钟:用户可灵活配置时钟频率,适配不同速率和测试需求
• 输出极性:用户可灵活配置数据信号逻辑极性
• 发射端支持 7 TAP 预加重设置,支持输出幅度设置
• 接收端支持 GAIN 和 CTLE 设置
• 支持 KP4-RS(544,514)FEC 功能
• 测试时间设定:无定时(连续测试)、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 通讯接口:支持 RS232、LAN、USB,使用上位机软件控制
详细指标
• 速率 (Gbps):106.25 NRZ
• 速率 (GBaud):106.25 PAM4
NRZ 码型
• PRBS:7, 9, 10, 11, 13, 15, 20, 23, 31, and user pattern
• 自定义码型支持:120bits
PAM4 码型
• PRBS:7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user pattern
• 自定义码型支持:120bits
• 输出幅值:0mV ~ 900mv 交流耦合,差分
• 时钟输出幅值:500mv 交流耦合、单端 MMPX,50ohm
Trigger 输出频率
• 1/2,1/4,1/8,1/16,1/32,1/64 NRZ
• 1/2,1/4,1/8,1/16,1/32,1/64 PAM4
• 电接收通道幅度 (mV):100mv ~ 650mv 交流耦合 , 差分
• 输入阻抗:90ohm 100ohm 110ohm 差分
测试模式
连续模式
• 无定时,最大支持:999999 秒时长
测试
定时模式自定义定时测试
• 电源 AC100V ~ 240V,50/60Hz
• 工作温度 (℃ ):0至55℃
• 储存温度 (℃ ):-30℃~ 60℃
• 相对湿度:5%~90% 非冷凝
• 保修期(年):1
注:以上内容与指标均取自光谷互连官网该产品页及其官方数据手册,未标注口径的为厂家公布值。
资源下载
• E8226F 产品介绍见本页「产品介绍」标签页。
光谷互连 OVLINK · onetest 仪器资源库
