E856F PAM4-FEC误码测试仪
400G 8通道 · 28.125Gbps
产品简介
PAM4-FEC 400G 误码测试仪 (BERTWave E856F) 是一款 8 通道、高速率、高性能的误码分析仪器 , 该仪器可同时提供 8 个通道进行误码测试，支持 FEC 功能，每个通道均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选，支持用户自定义码型设置，误码插入功能；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式。
适用领域
• 光收发模块（QSFP-DD/OSFP/QSFP28/CFPx/CXP）研发和生产，特别是并行 400G 产品
• 光器件 / 子系统研发和生产
• 系统设备供应商来料质量检验和生产
• 系统设备的安装和故障解决
• 电缆组件的性能验证
性能特点
• 通道模式：8 个电通道接口可并行工作
• NRZ 码型：PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31、PRBS13Q、 SSPRQ、USER DEF
• PAM4 码型：PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、PRBS23Q、PRBS31Q、PRBS49Q、 PRBS58Q、SSPRQ、Lineartest pattern、JP03A、JP03B、user defined；
• NRZ 速率：24.33024Gbps，24.8832Gbps，25Gbps，25.78125Gbps，26.5625Gbps，27.9525Gbps， 28.05Gps，28.125Gbps
• PAM4 速率：24.8832GBd，25GBd，25.06725GBd，25.78125GBd，26.5625GBd，28.125GBd， 28.9GBd
• PAM4-FEC-KP4 速率：24.8832GBd，25GBd，25.06725GBd，25.78125GBd，26.5625GBd， 28.125GBd，28.9GBd
• 时钟：支持触发时钟分频系数
• 输出极性翻转：正常、翻转
• 发射端支持 5 TAP 预加重设置，支持输出幅值设置
• 接收端支持 GAIN 和 CTLE 设置
• 支持 KP4-RS(544,514)FEC 功能
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 通讯接口：支持 USB，使用上位机软件控制

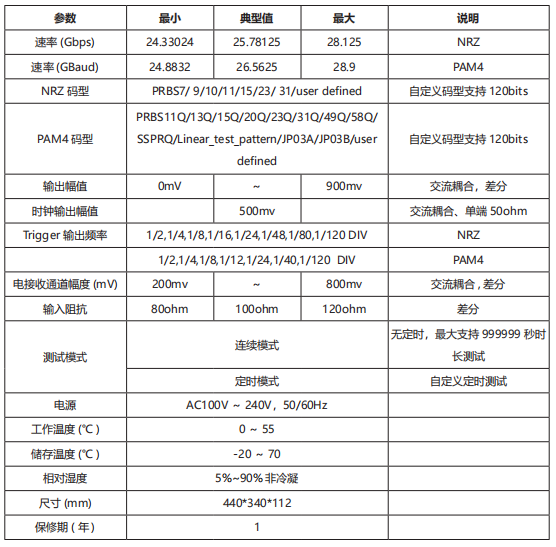

技术参数
资源下载
• E856F 详细指标见 E856F 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
E856F PAM4-FEC误码测试仪 详细指标
400G 8通道 · 28.125Gbps
PAM4-FEC 400G 误码测试仪 (BERTWave E856F) 是一款 8 通道、高速率、高性能的误码分析仪器 , 该仪器可同时提供 8 个通道进行误码测试，支持 FEC 功能，每个通道均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选，支持用户自定义码型设置，误码插入功能；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式。
主要特点：光收发模块（QSFP-DD/OSFP/QSFP28/CFPx/CXP）研发和生产，特别是并行 400G 产品；光器件 / 子系统研发和生产；系统设备供应商来料质量检验和生产；系统设备的安装和故障解决；电缆组件的性能验证；通道模式：8 个电通道接口可并行工作。
详细指标
光谷互连官网未提供该产品的独立数据手册，官方公布的参数见产品介绍页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• E856F 产品介绍见 E856F 产品介绍页。
