E8106F PAM4-FEC误码测试仪
800G 8通道 · 53.125GBd
产品简介
800G 误码测试仪 (BERTWave E8106F) 是一款 8 通道、高速率、 高性能的误码分析仪器 , 该仪器可同时提供 8 个通道进行误码测试，支持硬件 FEC 功能，比软件模拟 fec 更能体现实际传输的链路情况。每个通道均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选，支持用户自定义码型设置，误码插入功能；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，产品接口使用 2*8 排线接口，后端根据所使用线缆可灵活配置 2*8 排线 /2.92mm/2.4mm 等多种接口形式。
适用领域
• 光收发模块（QSFP-DD/OSFP/QSFP28/CFPx/ CXP）研发和生产，特别是并行 400G、800G 产品
• 光器件 / 子系统研发和生产
• 系统设备供应商来料质量检验和生产
• 系统设备的安装和故障解决
• 电缆组件的性能验证
性能特点
• 通道模式：8 个电通道接口可并行工作
• NRZ 码型：PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31、PRBS49、 PRBS58
• PAM4 码型：PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、 PRBS23Q、PRBS31Q、PRBS49Q、PRBS58Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user defined
• NRZ 速率（Gbps）：24.33，24.883，25，25.78125, 26.5625, 27.89，27.954，28.05，28.125，28.2， 28.9，48.66，49.7665，51.5625，53.125，56，56.25
• PAM4 速率（GBd）：：24.33，24.883，25，25.78125, 26.5625, 27.89，27.954，28.05，28.125， 28.2，28.9，48.66，49.7665，51.5625，53.125，56，56.25
• 时钟：支持触发时钟分频系数
• 输出极性翻转：正常、翻转
• 发射端支持 7 TAP 预加重设置，支持输出幅值设置
• 接收端支持 GAIN 和 CTLE 设置
• 支持 KP4-RS（544，514）FEC 功能
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 通讯接口：支持 USB，RJ45，使用上位机软件控制
技术参数
核心参数
• 速率 (Gbps)：25.78125 26.5625 51.5625 NRZ
• 速率 (GBaud)：25.78125 26.5625 53.125 PAM4
• PRBS：7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 and user defined pattern
• 自定义码型支持：120bits
• PRBS：7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q,JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user defined pattern
• 自定义码型支持：120bits
• 输出幅值：0mV ～ 900mv 交流耦合，差分
• 时钟输出幅值：500mv 交流耦合、单端 50ohm
• 电接收通道幅度 (mV)：380mv ～ 650mv 交流耦合 , 差分
• 输入阻抗：80ohm 100ohm 120ohm 差分
资源下载
• E8106F 详细指标见 E8106F 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
E8106F PAM4-FEC误码测试仪 详细指标
800G 8通道 · 53.125GBd
800G 误码测试仪 (BERTWave E8106F) 是一款 8 通道、高速率、 高性能的误码分析仪器 , 该仪器可同时提供 8 个通道进行误码测试，支持硬件 FEC 功能，比软件模拟 fec 更能体现实际传输的链路情况。每个通道均支持 NRZ/PAM4 信号下的多种速率，并有多种码型可选，支持用户自定义码型设置，误码插入功能；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，产品接口使用 2*8 排线接口，后端根据所使用线缆可灵活配置 2*8 排线 /2.92mm/2.4mm 等多种接口形式。
主要特点：光收发模块（QSFP-DD/OSFP/QSFP28/CFPx/ CXP）研发和生产，特别是并行 400G、800G 产品；光器件 / 子系统研发和生产；系统设备供应商来料质量检验和生产；系统设备的安装和故障解决；电缆组件的性能验证；通道模式：8 个电通道接口可并行工作。
性能特点
• 通道模式：8 个电通道接口可并行工作
• NRZ 码型：PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31、PRBS49、
• PRBS58
• PAM4 码型：PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、
• PRBS23Q、PRBS31Q、PRBS49Q、PRBS58Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user defined
• NRZ 速率（Gbps）：24.33，24.883，25，25.78125, 26.5625, 27.89，27.954，28.05，28.125，28.2，
• 28.9，48.66，49.7665，51.5625，53.125，56，56.25
• PAM4 速率（GBd）：：24.33，24.883，25，25.78125, 26.5625, 27.89，27.954，28.05，28.125，
• 28.2，28.9，48.66，49.7665，51.5625，53.125，56，56.25
• 时钟：支持触发时钟分频系数
• 输出极性翻转：正常、翻转
• 发射端支持 7 TAP 预加重设置，支持输出幅值设置

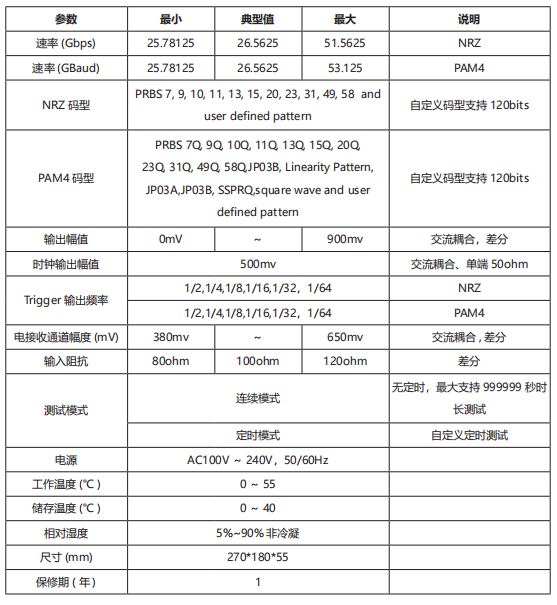

详细指标
• 速率 (Gbps)：25.78125 26.5625 51.5625 NRZ
• 速率 (GBaud)：25.78125 26.5625 53.125 PAM4
NRZ 码型
• PRBS：7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 and user defined pattern
• 自定义码型支持：120bits
PAM4 码型
• PRBS：7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q,JP03B, Linearity Pattern, JP03A,JP03B, SSPRQ,square wave and user defined pattern
• 自定义码型支持：120bits
• 输出幅值：0mV ～ 900mv 交流耦合，差分
• 时钟输出幅值：500mv 交流耦合、单端 50ohm
Trigger 输出频率
• 1/2,1/4,1/8,1/16,1/32，1/64 NRZ
• 1/2,1/4,1/8,1/16,1/32，1/64 PAM4
• 电接收通道幅度 (mV)：380mv ～ 650mv 交流耦合 , 差分
• 输入阻抗：80ohm 100ohm 120ohm 差分
测试模式
连续模式
• 无定时，最大支持：999999 秒时
长测试
定时模式自定义定时测试
• 电源 AC100V ～ 240V，50/60Hz
• 工作温度 (℃ )：0至5 5
• 储存温度 (℃ )：0至4 0
• 相对湿度：5%~90% 非冷凝
• 尺寸 (mm)：270*180*55
• 保修期(年)：1
• • 接收端支持 GAIN 和 CTLE 设置
• • 支持 KP4-RS（544，514）FEC 功能
• • 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• • 通讯接口：支持 USB，RJ45，使用上位机软件控制
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
