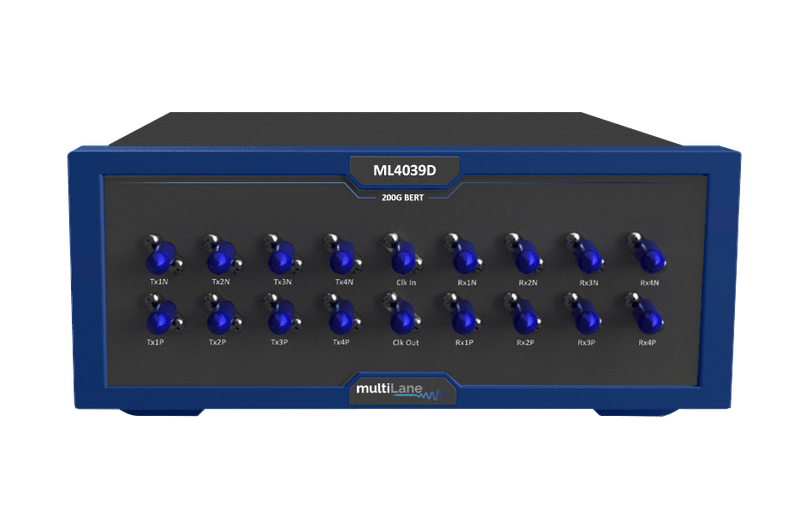

ML4039D 是一款功能齐全的 200G BERT，可配置为 4 通道 PAM4 28 GBaud 或 4 通道 NRZ 28 Gbps 通道。波特率：PAM4: 23.1 – 29.6 GBdNRZ: 9 – 14.2 和 23.1 – 29.6 Gbps通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13Q/15/23/31Q/58/9_4 JP083B, IEEE 802.3bs, OIF-CEI-3.1 用户定义信号幅度：0 - 1200 mVpp外形尺寸：台式/机架实验室和生产测试
同厂商产品
BERTWaveE8226F是一款8通道、高速率、高性能的误码测试仪，专为1.6T及以下速率的PAM4/NRZ信号系统验证而设计。

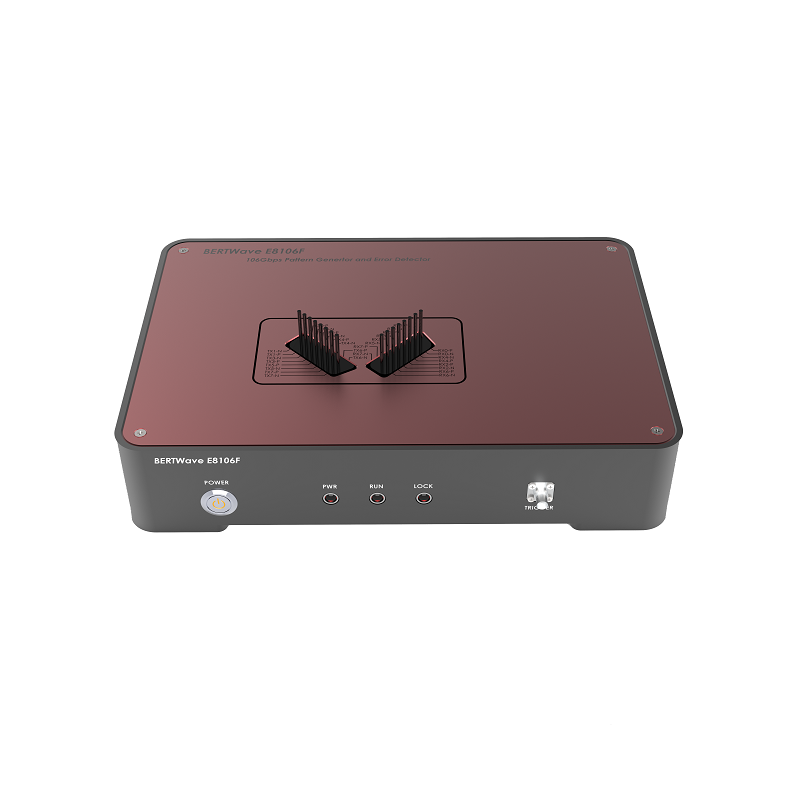

800G误码测试仪(BERTWaveE8106F)是一款8通道、高速率、高性能的误码分析仪器,该仪器可同时提供8个通道进行误码测试，支持硬件FEC功能，比软件模拟fec更能体现实际传输的链路情况。

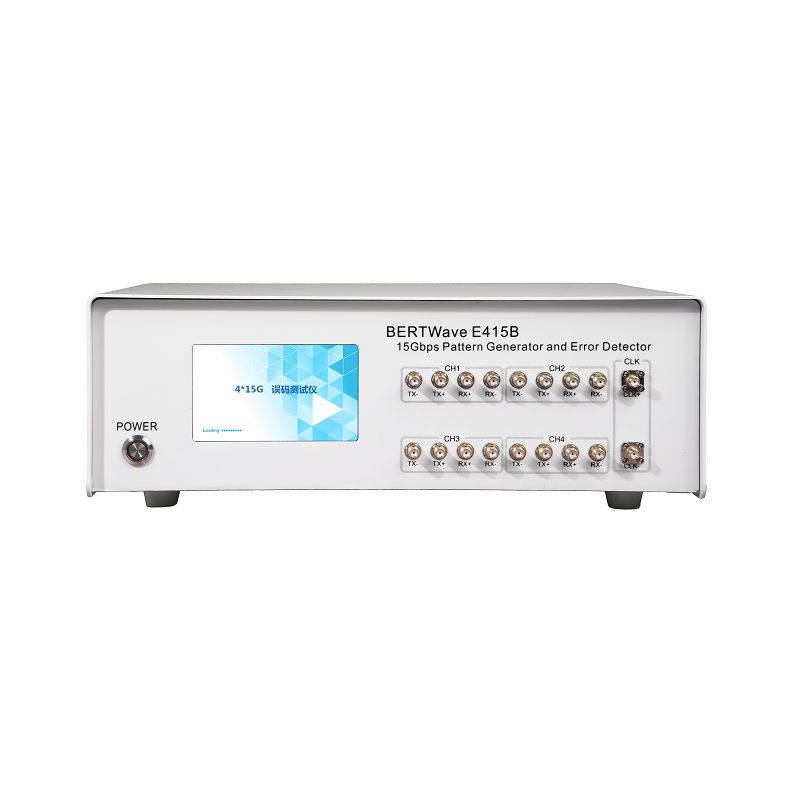

60G误码测试仪(BERTWaveE415B)是一款多通道、多速率的高性能误码分析仪器。
- «
- 1
- »
E425B 100G 4通道误码测试仪 10Gbps至25Gbps|光谷互连 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
光谷互连 · OVLINK

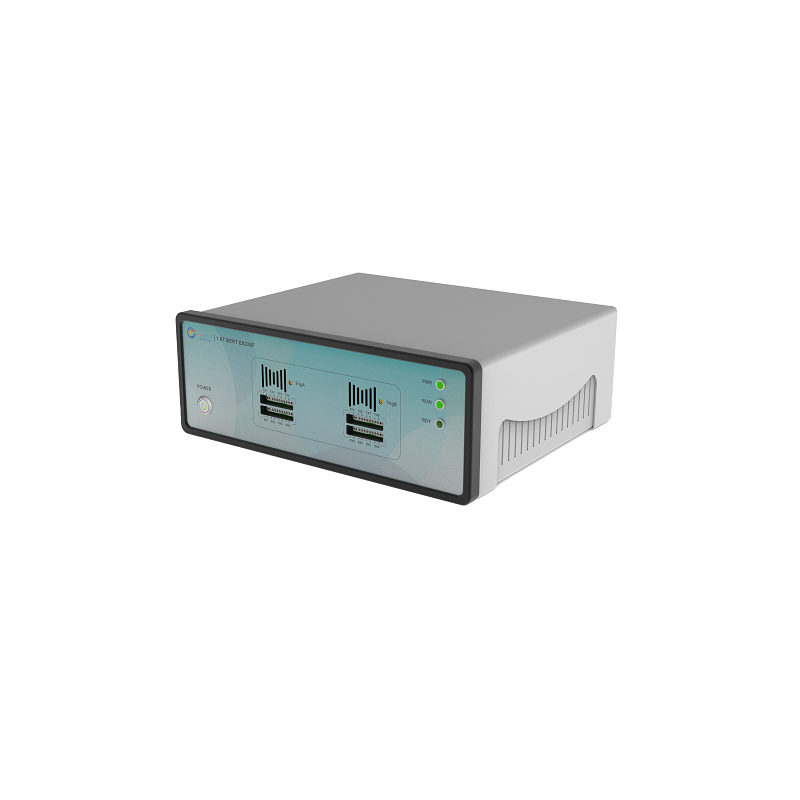

E425B 误码测试仪
100G 4通道 · 10Gbps至25Gbps
产品简介
100G 误码测试仪 (BERTWave E425B) 是一款多通道、 高速率的高性能误码分析仪器。该仪器可同时提供 4 个通道进行误码测试，每个通道均支持从 10G 到 25G 多种速率设置， 并有多种码型可选，支持用户自定义码型设置；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，配备 7 寸高清晰度触控显示，方便操作。
适用领域
• 光收发模块研发和生产，特别是并行 100G 产品
• 光器件 / 子系统研发和生产
• 系统设备供应商来料质量检验和生产
• 系统设备的安装和故障解决
性能特点
• 通道模式：4 个电通道接口可并行工作
• 码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square、USER DEF
• 速率：9.95328G、10.1376G、10.3125G、10.52G、10.709G、11.096G、11.318G、14.025G、 20.2752G、24G、24.33G、25.344G、25.78125G、26G、26.56G、27.952G、28.05G、28.2G、30G
• 时钟：提供两路时钟信号，可以设置触发时钟分频系数
• 输出幅值： 400mV
• 输出极性翻转：正常、翻转
• EQ 设置：可设置 EQ 参数
• 显示和操作方式：设备自带有 7 寸触摸屏显示，触摸操作
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 时间：支持时间显示和设置 .
• 通讯接口：支持 USB、串口、可使用上位机软件控制
技术参数
核心参数
• 速率 (Gbps)：39.8G-120G 4 通道同时工作
• 上升时间 (ps)：13 15 17 25.78G 速率，20%-80%
• 下降时间 (ps)：13 15 17 25.78G 速率，20%-80%
• RMS(ps)：0.5 0.8 1.1 25.78G 速率
• PP(ps)：369 25.78G 速率
• 时钟占空比 (%)：45% 50% 55%
• 同步时钟 (MHz)：248.832至400.0
• 最小：900mV 单端输出
• 电发射通道幅度 (mV)：400 交流耦合，单端
• 电接收通道幅度 (mV)：40 450 交流耦合 , 单端
资源下载
• E425B 详细指标见 E425B 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
E425B 误码测试仪 详细指标
100G 4通道 · 10Gbps至25Gbps
100G 误码测试仪 (BERTWave E425B) 是一款多通道、 高速率的高性能误码分析仪器。该仪器可同时提供 4 个通道进行误码测试，每个通道均支持从 10G 到 25G 多种速率设置， 并有多种码型可选，支持用户自定义码型设置；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，配备 7 寸高清晰度触控显示，方便操作。
主要特点：光收发模块研发和生产，特别是并行 100G 产品；光器件 / 子系统研发和生产；系统设备供应商来料质量检验和生产；系统设备的安装和故障解决；通道模式：4 个电通道接口可并行工作；码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square、USER DEF。
性能特点
• 通道模式：4 个电通道接口可并行工作
• 码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square、USER DEF
• 速率：9.95328G、10.1376G、10.3125G、10.52G、10.709G、11.096G、11.318G、14.025G、
• 20.2752G、24G、24.33G、25.344G、25.78125G、26G、26.56G、27.952G、28.05G、28.2G、30G
• 时钟：提供两路时钟信号，可以设置触发时钟分频系数
• 输出幅值： 400mV
• 输出极性翻转：正常、翻转
• EQ 设置：可设置 EQ 参数
• 显示和操作方式：设备自带有 7 寸触摸屏显示，触摸操作
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时
• 时间：支持时间显示和设置
• 通讯接口：支持 USB、串口、可使用上位机软件控制

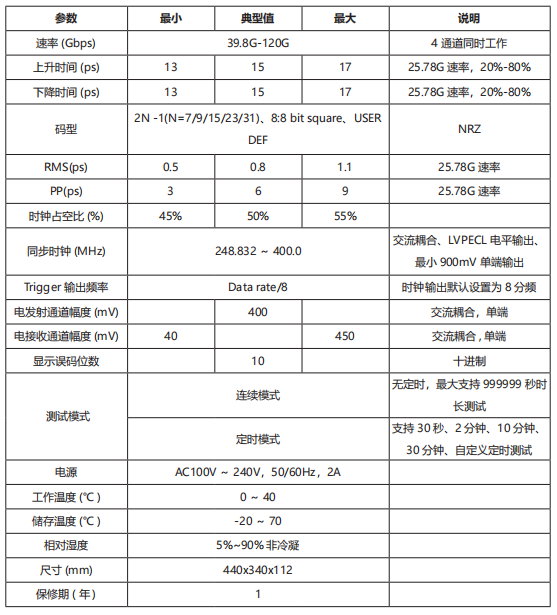

详细指标
• 速率 (Gbps)：39.8G-120G 4 通道同时工作
• 上升时间 (ps)：13 15 17 25.78G 速率，20%-80%
• 下降时间 (ps)：13 15 17 25.78G 速率，20%-80%
码型
• 2N -1(N=7/9/15/23/31)、8:8 bit square、USER
• DEF
• NRZ
• RMS(ps)：0.5 0.8 1.1 25.78G 速率
• PP(ps)：369 25.78G 速率
• 时钟占空比 (%)：45% 50% 55%
• 同步时钟 (MHz)：248.832至400.0
• 交流耦合、LVPECL 电平输出、
• 最小：900mV 单端输出
• Trigger 输出频率 Data rate/8 时钟输出默认设置为 8 分频
• 电发射通道幅度 (mV)：400 交流耦合，单端
• 电接收通道幅度 (mV)：40 450 交流耦合 , 单端
• 显示误码位数：10 十进制
测试模式
连续模式
• 无定时，最大支持：999999 秒时
长测试
定时模式
• 支持：30 秒、2 分钟、10 分钟、
• 30 分钟、自定义定时测试
• 电源 AC100V ～ 240V，50/60Hz，2A
• 工作温度 (℃ )：0至4 0
• 储存温度 (℃ )：-20至70
• 相对湿度：5%~90% 非冷凝
• 尺寸 (mm)：440x340x112
• 保修期(年)：1
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
