光谷互连 · OVLINK
E415B 误码测试仪
60G 4通道 · 1.25Gbps至15Gbps
产品简介
60G 误码测试仪 (BERTWave E415B) 是一款多通道、 多速率的高性能误码分析仪器。该仪器可同时提供 4 个通道进行误码测试，每个通道均支持从 1.25G 到 15G 多个速率设置， 并有多种码型可选，提供用户自定义码型设置；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，配备 4.3 寸高清晰度触控显示，方便操作。
适用领域
• 光收发模块研发和生产，特别是并行 40G 产品
• 光器件 / 子系统研发和生产
• 系统设备供应商来料质量检验和生产
• 系统设备的安装和故障解决
性能特点
• 通道模式：4 个电通道接口可并行工作
• 码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、PRBS9_5、USER DEF（支持 64 位自定义码型设置）
• 速率：155M、622M、1.25G、2.125G、2.488G、3.125G、4.25G、4.976G、5G、6.25G、8.5G、9.95328G、 10G、10.3125G、10.52G、10.709G、11.09G、11.318G、12.5G、14.025G、15G
• 时钟：提供两路触发信号
• 输出幅值：50mV、100mV、150mV、200mV、250mV、300mV、350mV、400mV、450mV、 500mV、550mV、600mV
• 输出极性翻转：正常、翻转
• 显示和操作方式：设备自带有 4.3 寸触摸屏显示，触控操作
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟；
• 时间：支持时间显示和设置
• 通讯接口：支持 USB 通讯，可使用上位机软件控制
技术参数
核心参数
• 速率 (bps)：5G~60G 4 通道同时工作
• 上升时间 (ps)：18 22 30 10.3125G 速率，20%-80%
• 下降时间 (ps)：18 22 30 10.3125G 速率，20%-80%
• USER DEF 支持：64 位码型自定义
• RMS(ps)：1.2 1.5 2.5 10.3125G 速率
• PP(ps)：8 11 15 10.3125G 速率
• 时钟占空比 (%)：45% 50% 55%
• 同步时钟 (MHz)：212.5至353.7
• 最小：500mV 单端输出
• 电发射通道幅度 (mV)：50 300 600 交流耦合，单端
资源下载
• E415B 详细指标见 E415B 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
E415B 误码测试仪 详细指标
60G 4通道 · 1.25Gbps至15Gbps
60G 误码测试仪 (BERTWave E415B) 是一款多通道、 多速率的高性能误码分析仪器。该仪器可同时提供 4 个通道进行误码测试，每个通道均支持从 1.25G 到 15G 多个速率设置， 并有多种码型可选，提供用户自定义码型设置；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式，配备 4.3 寸高清晰度触控显示，方便操作。
主要特点：光收发模块研发和生产，特别是并行 40G 产品；光器件 / 子系统研发和生产；系统设备供应商来料质量检验和生产；系统设备的安装和故障解决；通道模式：4 个电通道接口可并行工作；码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、PRBS9_5、USER DEF（支持 64 位自定义码型设置）。
性能特点
• 通道模式：4 个电通道接口可并行工作
• 码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、PRBS9_5、USER DEF（支持 64 位自定 义码型设置）
• 速率：155M、 622M、 1.25G、 2.125G、 2.488G、 3.125G、 4.25G、 4.976G、 5G、 6.25G、 8.5G、 9.95328G、
• 10G、10.3125G、10.52G、10.709G、11.09G、11.318G、12.5G、14.025G、15G
• 时钟：提供两路触发信号
• 输出幅值：50mV、100mV、150mV、200mV、250mV、300mV、350mV、400mV、450mV、
• 500mV、550mV、600mV
• 输出极性翻转：正常、翻转
• 显示和操作方式：设备自带有 4.3 寸触摸屏显示，触控操作
• 测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟；
• 时间：支持时间显示和设置
• 通讯接口：支持 USB 通讯，可使用上位机软件控制

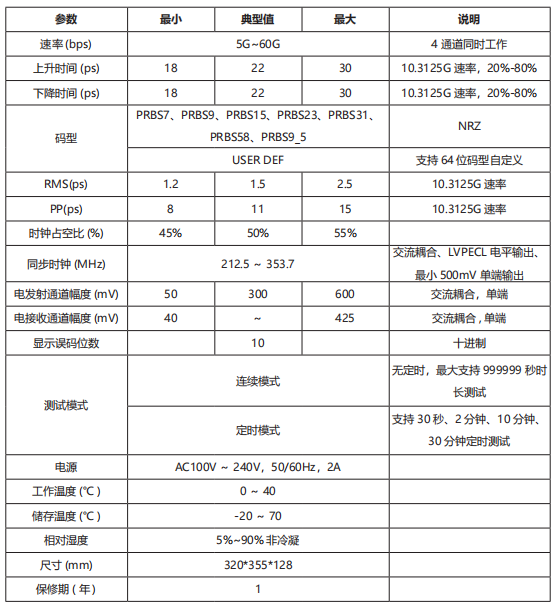

详细指标
• 速率 (bps)：5G~60G 4 通道同时工作
• 上升时间 (ps)：18 22 30 10.3125G 速率，20%-80%
• 下降时间 (ps)：18 22 30 10.3125G 速率，20%-80%
码型
• PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、
• PRBS58、PRBS9_5
• NRZ
• USER DEF 支持：64 位码型自定义
• RMS(ps)：1.2 1.5 2.5 10.3125G 速率
• PP(ps)：8 11 15 10.3125G 速率
• 时钟占空比 (%)：45% 50% 55%
• 同步时钟 (MHz)：212.5至353.7
• 交流耦合、LVPECL 电平输出、
• 最小：500mV 单端输出
• 电发射通道幅度 (mV)：50 300 600 交流耦合，单端
• 电接收通道幅度 (mV)：40至425 交流耦合 , 单端
• 显示误码位数：10 十进制
测试模式
连续模式
• 无定时，最大支持：999999 秒时
长测试
定时模式
• 支持：30 秒、2 分钟、10 分钟、
30 分钟定时测试
• 电源 AC100V ～ 240V，50/60Hz，2A
• 工作温度 (℃ )：0至4 0
• 储存温度 (℃ )：-20至70
• 相对湿度：5%~90% 非冷凝
• 尺寸 (mm)：320*355*128
• 保修期(年)：1
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
