BINNA2 自动光纤端面干涉仪
自动对焦，自动校对，是单芯干涉仪功能集大成者。
功能与结构
产品概述
BINNA2是维度科技研发的一款自动检测干涉仪，该设备继承了维度科技多年的干涉仪丰富经验，在SANA2的基础上增加了自动对焦和自动校对等功能，是单芯干涉仪功能集大成者。 BINNA2采用全新的软件设计、全新的夹具平台结构和夹具结构设计,进一步提升了设备的抗震能力； 夹具的使用寿命以及测量稳定性也空前提升。
主要特性
• 光纤高度达 -1000~1000nm
• 角度自动调节
• 自动对焦、自动校对、一键测量
• 0.5s 完成单个连接器测试
• 抗震性能力强
主要应用
用于抛光和组装过程中检查光纤插芯，跳线，尾纤和裸光纤。

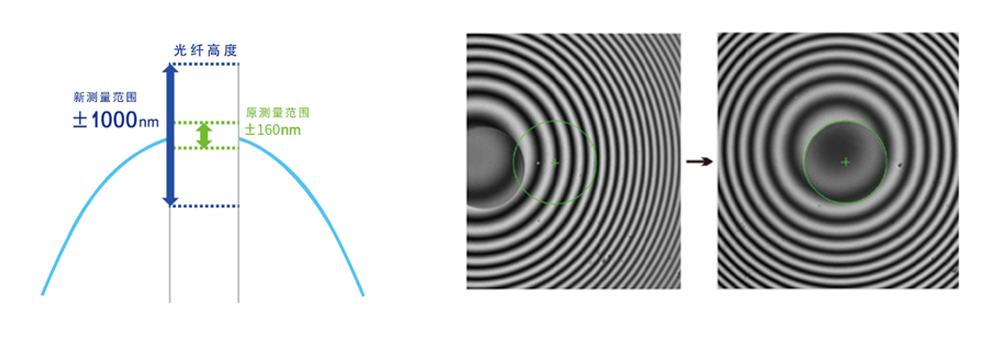

-1000~1000nm 光纤新高度
BINNA2 自动检测干涉仪采用全新光路设计， 光纤高度测量范围高达 -1000~1000nm，适合各种复杂工况的使用。
夹具自动居中功能
BINNA2 干涉仪夹具采用全新设计，安装在干涉仪上后无需做任何硬件调整，只需在软件界面上点击”图像居中”按钮，软件将自动导引完成定位光标的定位工作。

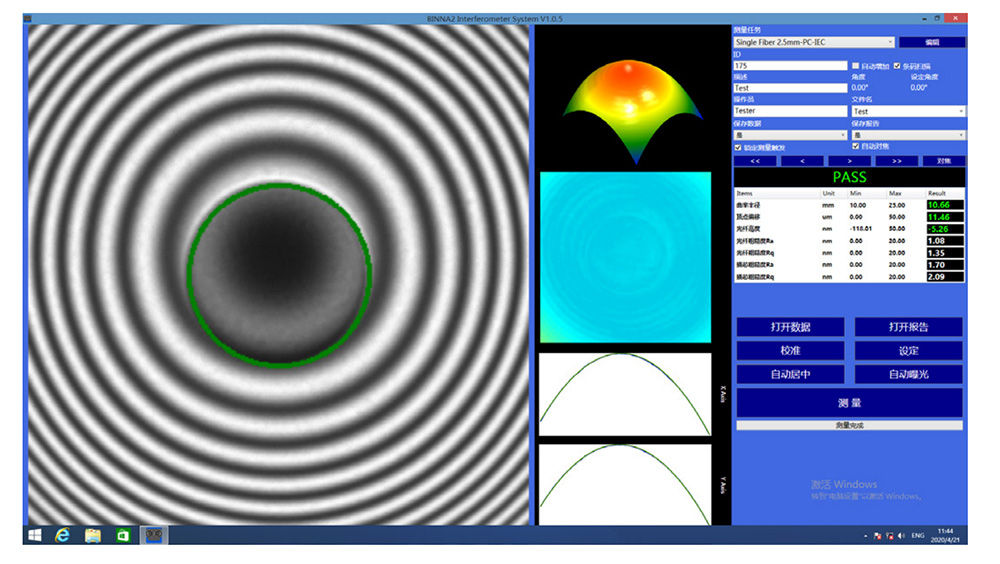

一键测量
BINNA2 夹具平台正面配备了一键测量快捷键，夹具锁紧感应结构能够自动获取当前夹具的锁紧状况，在每次夹具锁紧时软件进行自动测量。
全自动对焦、全自动校准
BINNA2 采用维度最新的软硬件平台，在 SANA2 的基础上增加了自动对焦和自动校对等功能，让整个测量过程 100% 自动完成。
极快的检测速度
BINNA2 优秀的软硬件设计极大的提高了测试的速度，能够在 1.5s 内完成 包含端面分析与表面形貌测量的工作，最快可在 0.5s 内完成单个连接器的测试。

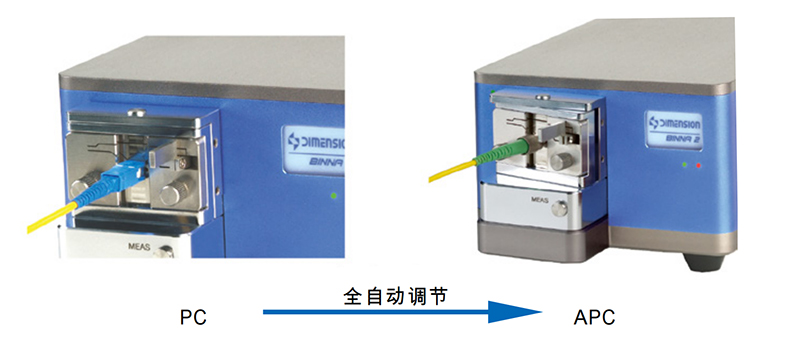

角度自动调节
BINNA2 实现 0~12°超广角度的全自动调节，0.003°的调节精度让 APC 角度测量更加精准。
自适应锁紧力度的夹具设计
BINNA2 夹具采用自适应锁紧力度的结构设计，依靠弹簧自动调节锁紧陶瓷插芯的力度，保证每次锁紧力度一致，减少夹具的磨损并延长使用寿命。

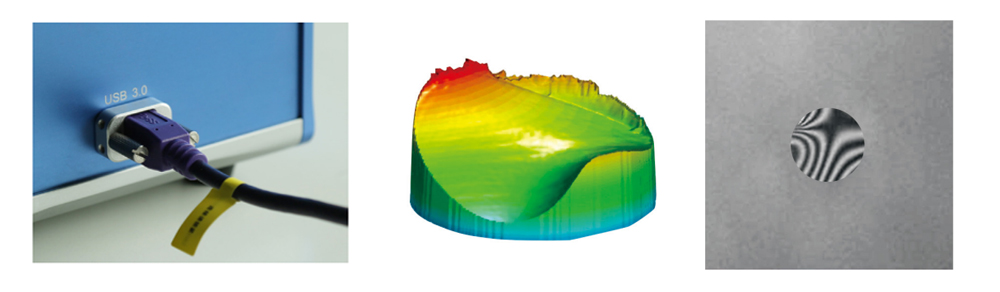

稳定的数据连接及无与伦比的抗震性能
BINNA2 沿用干涉仪系列的锁紧式 USB 3.0 数据线，保证任何情况下都有稳定高速的 数据连接 ; 独特的硬件结构设计，能搞保证 在震动极大的工厂环境中依然能够获得稳定的测试结果和测量精度。
裸光纤切割角度测量
维度科技根据客户需求在 BINNA2 集成了多 种产品测量功能。BINNA2 可以测试光纤的切割角度。
资源下载
• BINNA2 详细指标见 BINNA2 详细指标页。
• 官方资料：BINNA2自动光纤端面干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
BINNA2 详细指标
自动对焦，自动校对，是单芯干涉仪功能集大成者。
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 曲率半径 (mm)：测量范围 3~Flat ｜ 重复性 ±0.3% ｜ 再现性 ±0.5%
• 顶点偏移 (um)：测量范围 0~250 ｜ 重复性 ±0.5 ｜ 再现性 ±1.5
• 光纤高度 (nm)：测量范围 -1000~1000 ｜ 重复性 ±1 ｜ 再现性 ±2
• 角度(°)：测量范围 0~12 ｜ 重复性 ±0.01 ｜ 再现性 ±0.015
• 角度(°) 测量范围 端面分辨率：再现性 0.29um
• 角度(°) 测量范围 连接方式：再现性 USB 3.0
• 角度(°) 测量范围 电源电压：再现性 DC 24V
• 角度(°) 测量范围 体积：再现性 283mm*150mm*108mm
补充说明与图示
无。
资源下载
• BINNA2 产品介绍见 BINNA2 产品介绍页。
• 官方资料：BINNA2自动光纤端面干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
