SANA MINI 单芯光纤端面干涉仪 非接触式|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技
SANA MINI 光纤端面干涉仪
体积小巧的非接触式干涉仪，可完成单芯光纤连接器、裸光纤、裸插芯光纤端面几何参数的测试。
功能与结构
产品概述
SANA MINI单芯光纤端面干涉仪是维度科技研发的便携式非接触式干涉仪，该干涉仪有着极小体积的同时还能对单芯光纤连接器、裸光纤、裸插芯进行光纤端面几何参数的测试。独具匠心的设计使得我们在极小的SANA mini上实现了SANA的全部功能，并使得端面几何检测走向了便携测试的时代。
主要特性
• 体积小巧
• 自动居中光纤
• PC 与 APC 切换简单便捷
• 具备多种高精度测试夹具
主要应用
用于抛光和组装过程中检查光纤插芯，跳线，尾纤和裸光纤。
无与伦比的便捷与轻巧

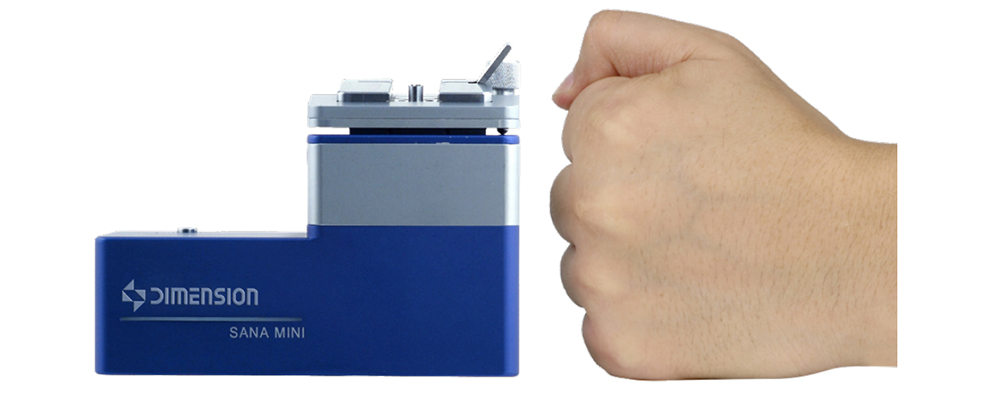

体积小，尺寸仅为 L120 * W53 * H80 (mm) 重量仅 0.8kg 精巧的外形设计 USB 连接电脑通信与供电，无需外接电源。
自动保持数据表和三维图报告

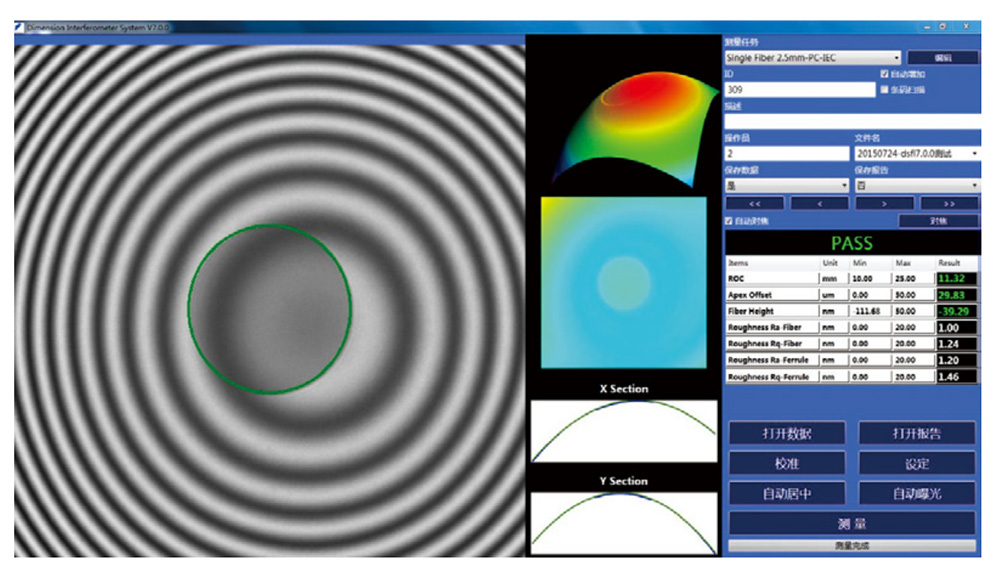

SANA MINI 干涉仪测量软件界面直观明了，具备中英文直接切换功能；逼真的3D还原能力，使用户能直观的判断出光纤端面状况，同时生成表面粗糙度图和顶点剖线图，数据报表和三维图报告便于自动分析和保存。
便利的操作性能

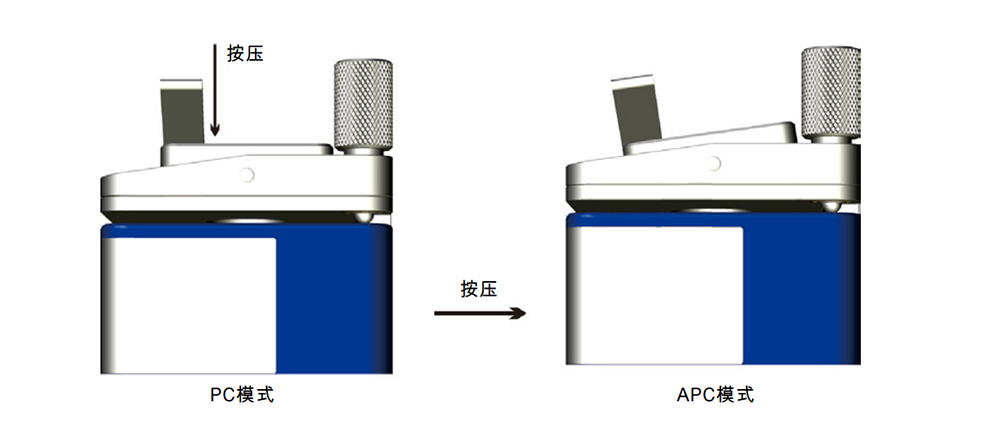

调焦手柄与产品插入位置在同 一侧，非常方便人员的操作。 精巧的结构设计使得 APC 与 PC 测试时仅需按压一次便可完成切换。
匠心独具的夹具设计
配备高精度的测试夹具分别为 2.5mm 以及 1.25mm 通用夹具； 2.5mm 通用夹具可用于测试 FC/PC、SC/PC、ST/PC、E2000/PC、DIN、FC/APC、SC/APC 等； 1.25mm 通用夹具可用于测试 LC/PC、MU/PC、LC/APC 等； PC/APC 切换简单便捷。
强大的测试性能
配以维度科技开发的功能强大的测试软件，SANA MINI 可以精确测量光纤连接器 3D 参数并立体展现端面状况。SANA MINI 通过 Telcordia 认证，测试结果准确可靠。
资源下载
• SANA MINI 详细指标见 SANA MINI 详细指标页。
• 官方资料：SANA MINI光纤端面干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
SANA MINI 详细指标
体积小巧的非接触式干涉仪，可完成单芯光纤连接器、裸光纤、裸插芯光纤端面几何参数的测试。
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 曲率半径*(mm)：测试范围 3 to flat ｜ 重复性 0.10% ｜ 再现性 0.20%
• 光纤高度*(nm)：测试范围 -160~+160 ｜ 重复性 +/-1 ｜ 再现性 +/-2
• 顶点偏移*(um)：测试范围 0~200 ｜ 重复性 +/-0.5 ｜ 再现性 +/-1.5
• APC角度*(°)：测试范围 0(PC)或8(APC) ｜ 重复性 0.02 ｜ 再现性 0.03
• APC角度*(°) 测试范围 测量速度(秒)：再现性 1.5s
• APC角度*(°) 测试范围 光源：再现性 红光LED
• APC角度*(°) 测试范围 重量：再现性 0.8kg(主机)
• APC角度*(°) 测试范围 体积：再现性 120mmX53mmX80 mm
补充说明与图示
无。
资源下载
• SANA MINI 产品介绍见 SANA MINI 产品介绍页。
• 官方资料：SANA MINI光纤端面干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
