SANA2 光纤端面干涉仪
手动对焦的单芯光纤端面干涉仪，能自动调节APC角度并准确快速的全自动测量。
功能与结构
产品概述
SANA 2是维度科技新研发全新一款手动对焦自动干涉仪,该设备继承了维度科技多年的干涉仪丰富经验，在SANA的基础上开创性的实现了自动调节APC角度、自动测量、结果自动显示等功能。SANA 2采用全新的软件设计，进一步提升了测量精度并将测量速度提升至了0.5s。SANA 2采用全新的夹具平台结构和夹具结构设计,提升了设备抗震能力,并且夹具的使用寿命以及测量稳定性得到了极大的提升。
主要特性
• 准确、快速的全自动测量
• 0~12° APC 角度全自动调节
• 独有的中英文操作界面，转换快捷
• 自动生成的数据报表和三维图报告
• 夹具自动居中功能
主要应用
用于抛光和组装过程中检查光纤插芯，跳线，尾纤和裸光纤。
全自动测量
SANA 2 独特的夹具平台设计配备了夹具锁 紧感应结构，能够自动获取当前夹具的锁紧 状况，在每次夹具锁紧时软件进行自动测量， 大大提高了检测的效率。
SANA 2 的夹具平台正面同时配备了测量快 捷键，轻轻一按即可完成测量任务。

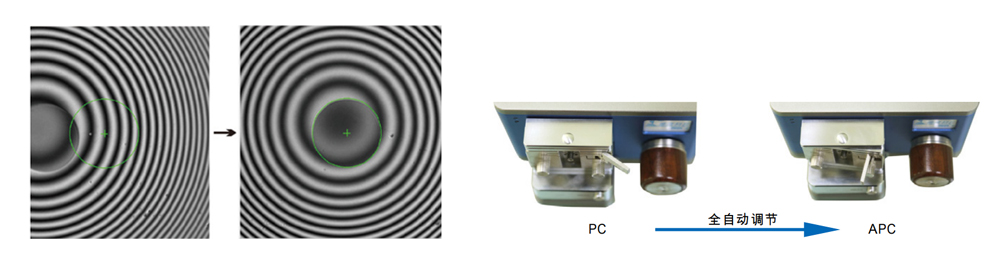

夹具自动居中功能
SANA2 干涉仪夹具采用全新设计，安装在干 涉仪上后无需做任何硬件调整，只需在软件 界面上点击”图像居中”按钮，软件将自动 导引完成定位光标的定位工作。
0~12°APC角度全自动调节
SANA 2 的夹具平台设计可自由实现 0~12°的宽 广角度调节范围，满足客户对于连接器特殊角度 的测试需求；夹具平台可提供 0.003°的调节精度，每次测量软件均提供角度补偿功能，使得 角度的测量达到更高精度。

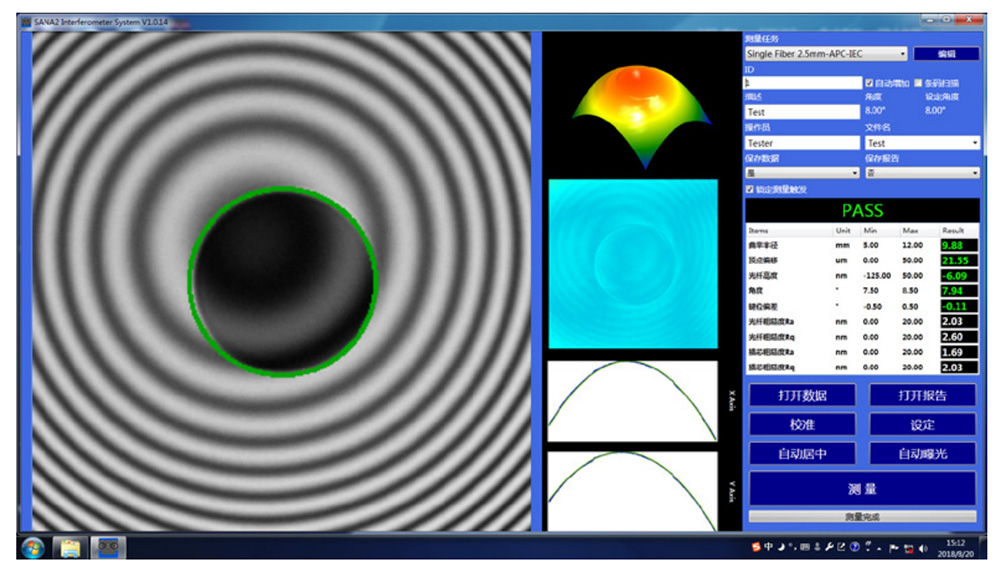

独有的中英文操作界面和卓越的3D还原能力
SANA2 干涉仪测量软件独有的中英文操作界面，自由转换等快捷功能，操作界面直观明了；其逼真的 3D 还原能力，使用户能直观的判断出光纤端面状况，同时生成 表面粗糙度图和顶点剖线图，协助工程师对研磨工艺作出改进。数据报告和每次测 量的图表报告可随机自动生成 , 便于数据 分析和保存。
裸光纤切割角度测量
维度科技根据客户需求在 SANA2 上集成 了多种产品测量功能。SANA2 可以测试光纤的切割角度。
资源下载
• SANA2 详细指标见 SANA2 详细指标页。
• 官方资料：SANA2 光纤端面干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
SANA2 详细指标
手动对焦的单芯光纤端面干涉仪，能自动调节APC角度并准确快速的全自动测量。
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 曲率半径*(mm)：测试范围 3 to flat ｜ 重复性 ±0.3% ｜ 再现性 ±0.5%

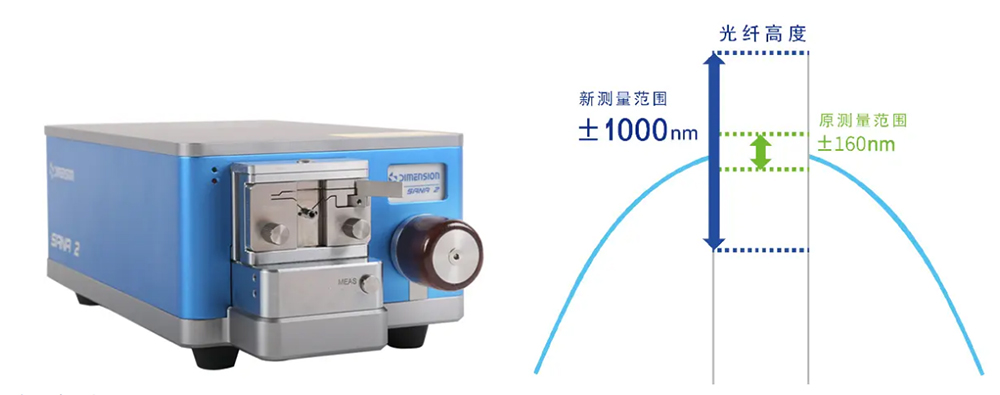

• 光纤高度*(nm)：测试范围 -1000~+1000 ｜ 重复性 ±1 ｜ 再现性 ±2
• 顶点偏移*(um)：测试范围 0~250 ｜ 重复性 ±0.5 ｜ 再现性 ±1.5
• APC角度*(°)：测试范围 0-12 ｜ 重复性 ±0.01 ｜ 再现性 ±0.015
• APC角度*(°) 测试范围 测量速度(秒)：再现性 0.5s
• APC角度*(°) 测试范围 重量：再现性 5.5kg(主机)
• APC角度*(°) 测试范围 电源电压：再现性 DC 24V
• APC角度*(°) 测试范围 体积：再现性 283mmX150mmX108mm
补充说明与图示
无。
资源下载
• SANA2 产品介绍见 SANA2 产品介绍页。
• 官方资料：SANA2 光纤端面干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
