MT Pro 单/多芯一体干涉仪 3D 形貌+干涉|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技

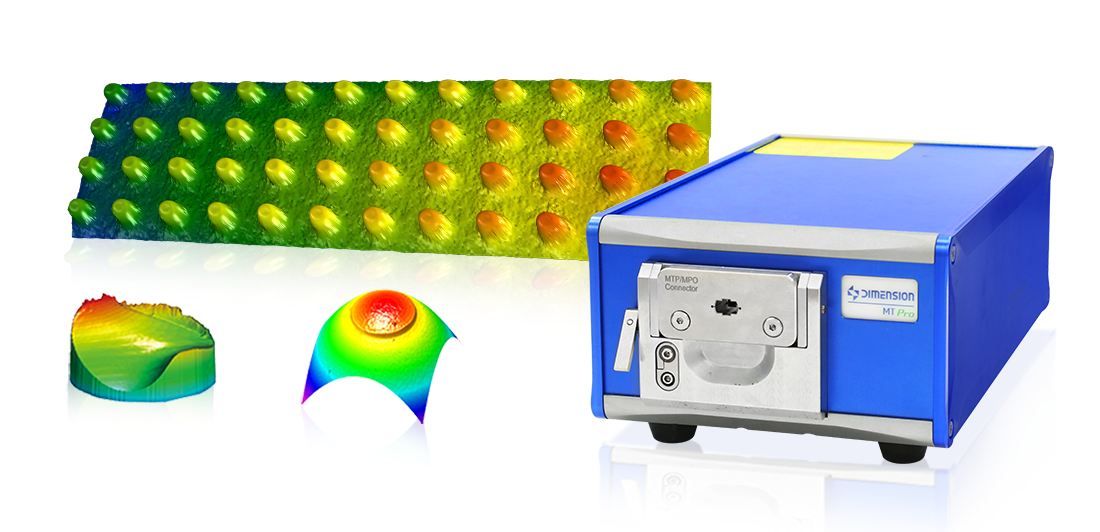

MT Pro 干涉仪
一键全自动，满足表面3D形貌和干涉检测多种需求
功能与结构
产品概述
MT Pro 是一款集单多芯一体的双光源干涉仪。结合Dimension高科技自主研发且拥有专利技术的光学系统，提升检测视场大小，多芯采用非接触式白光扫描测量，单芯采用红光相干原理而研制。能够快速一键全自动准确检测连接器表面3D形貌的各项指标参数，并显示保存测量结果。配备多款高性能检测夹具，广泛应用于实验室及生产制造。
主要特性
• 图像分辨率高达 1.5μm
• 测量速度快，单芯 0.5s，12 芯 5s
• 重复性高
• 采用 0.1nm 精度激光干涉仪标定，测量结果准确
• Ferrule 夹具外框定位
• 支持检测单芯，多芯（2~72 芯）测量
• 视场 4.3*3.3mm 可测量单排 16 芯连接器
• 自动对焦、自动测量功能
• 自动调整校准参考镜
• 0~8°夹具角度快速调节，无需更换夹具
• 软件操作界面更直观
重复性高
采用 0.1nm 精度激光干涉仪标定，测量结果准确
Ferrule 夹具外框定位
支持检测单芯，多芯（2~72 芯）测量
视场 4.3*3.3mm 可测量单排 16 芯连接器
自动对焦、自动测量功能
自动调整校准参考镜
0~8°夹具角度快速调节，无需更换夹具
软件操作界面更直观

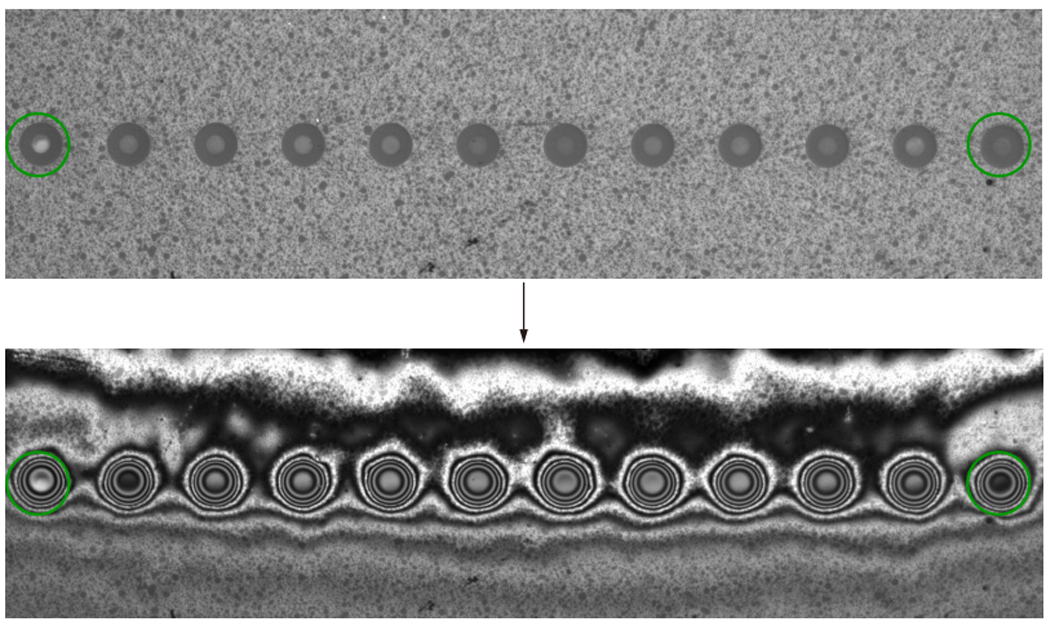

图像分辨率高达1.5um
MT Pro 针对多芯连接器测量设计了新的光学系统能够准确还原光纤连接器端面细节及形貌。保证后续计算得到准确结果。
单芯光纤检测新高度
MT Pro干涉仪采用全新光路设计，光纤高度测量范围单芯高达 -1000~1000nm，适合各种复杂工况的使用。
数据重复性好
以下是同一个连接器连续测量 10 次的结果。

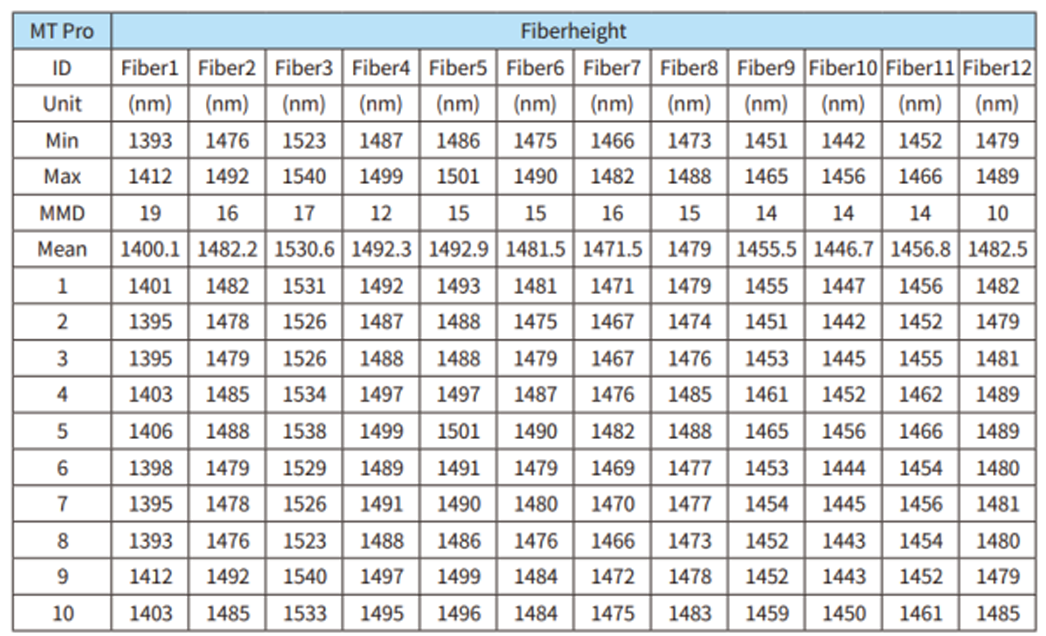

光纤高度测量重复性

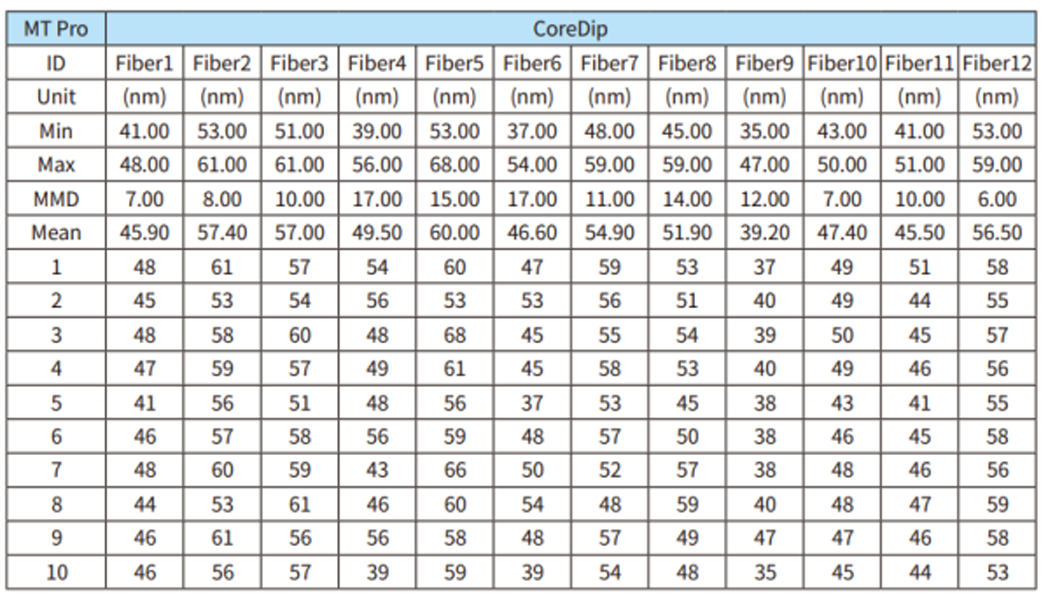

纤芯凹陷测量重复性
测量结果准确
MT Pro干涉仪采用全新光路设计，光纤高度测量范围单芯高达 -1000~1000nm，适合各种复杂工况的使用。
自动对焦功能
MT Pro 在每次测量时都启动了自动对焦保证从最佳位置开始面型扫描，从而能够最大范围还原出各种连接器的表面形貌，即使端面形状不是很理想的连接器也能够被准确测量。自动对焦功能大大简化了测量操作，特别是 APC 连接器。
自动校准参考境
维度科技的干涉仪校准方案是采用自动调整参考镜，而非手动调整夹具平台或用数据补偿的方案。
独特MT Ferrule 外框定位测量夹具
维度科技外框定位测量技术拥有技术专利，优点显著。
• 外框定位 MT Ferrule 可用于 MT4，MT8， MT12 ,MT16 ，MT24，MT32 ，MT48 ，MT72全系列 ferrule 测量无需更换夹具。
• 保证了 Ferrule 角度测量的准确性和重复性
• 长寿命不易损伤
• 避免了对被测件 PIN 孔的损坏
• 有助于分析研磨夹具角度的准确性

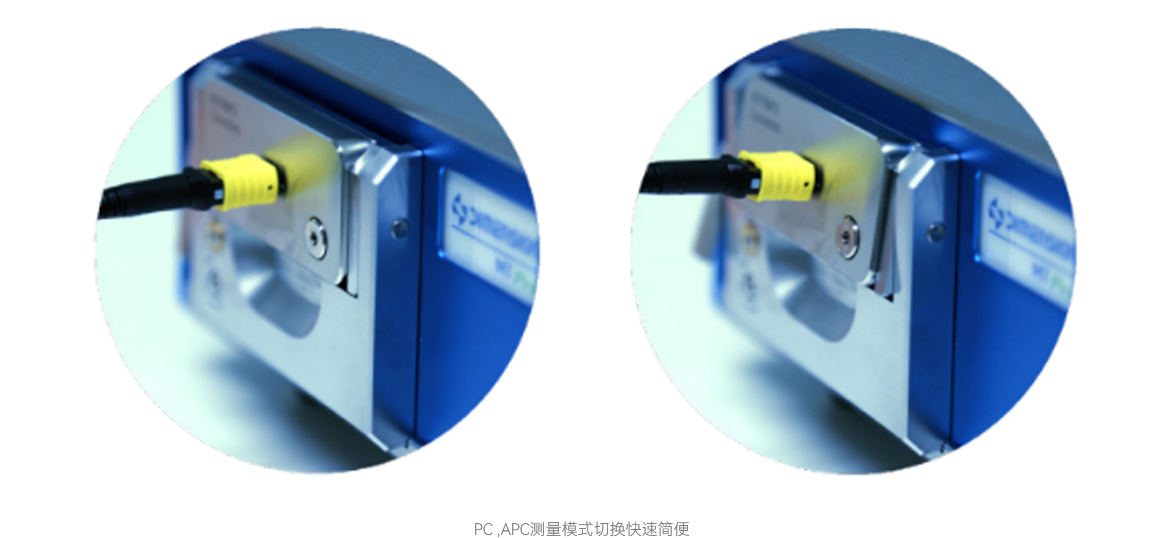

0~8°夹具角度快速切换
MT Pro 的独特夹具平台设计 , 能够快速实现 0~8°的宽广角度调节，无需更换夹具再次校准，能够保证更高的重复性和再现性，可检测全类型的多芯 PC 和 APC 产品。
一键式操作

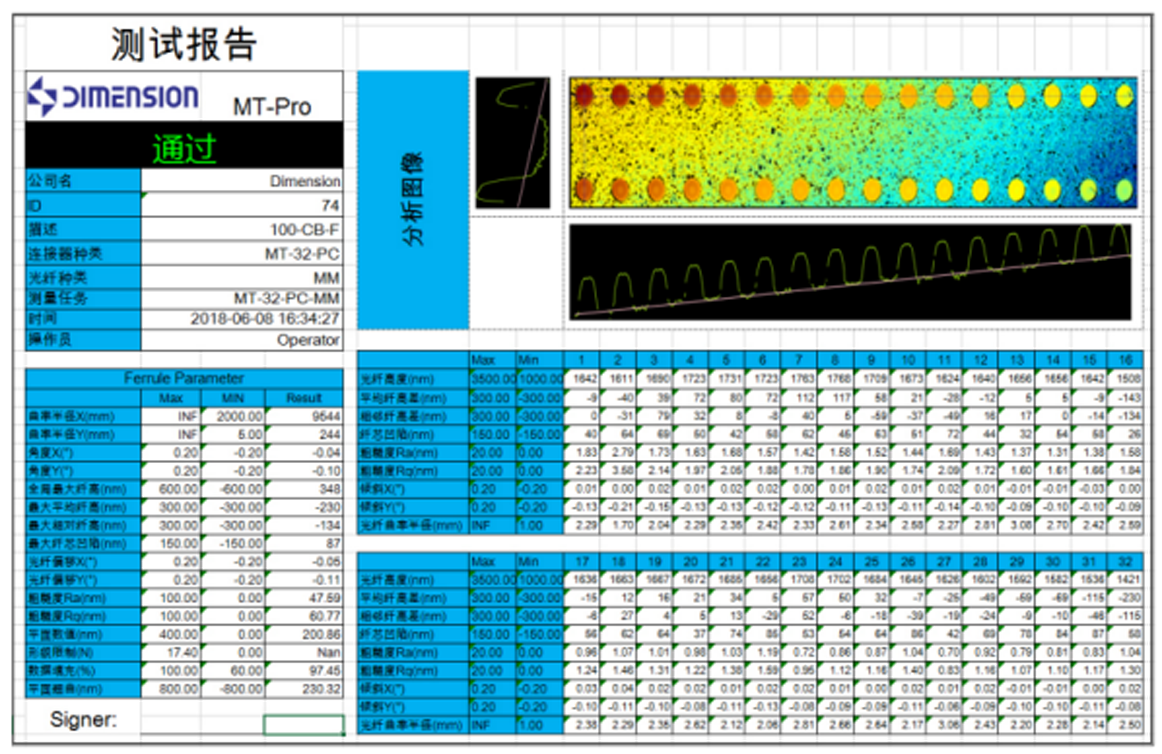

一键式全自动的测试流程，只需一次点击鼠标即可自动对焦、自动扫描、自动分析、自动计算，数秒内完成测量及报告存储。

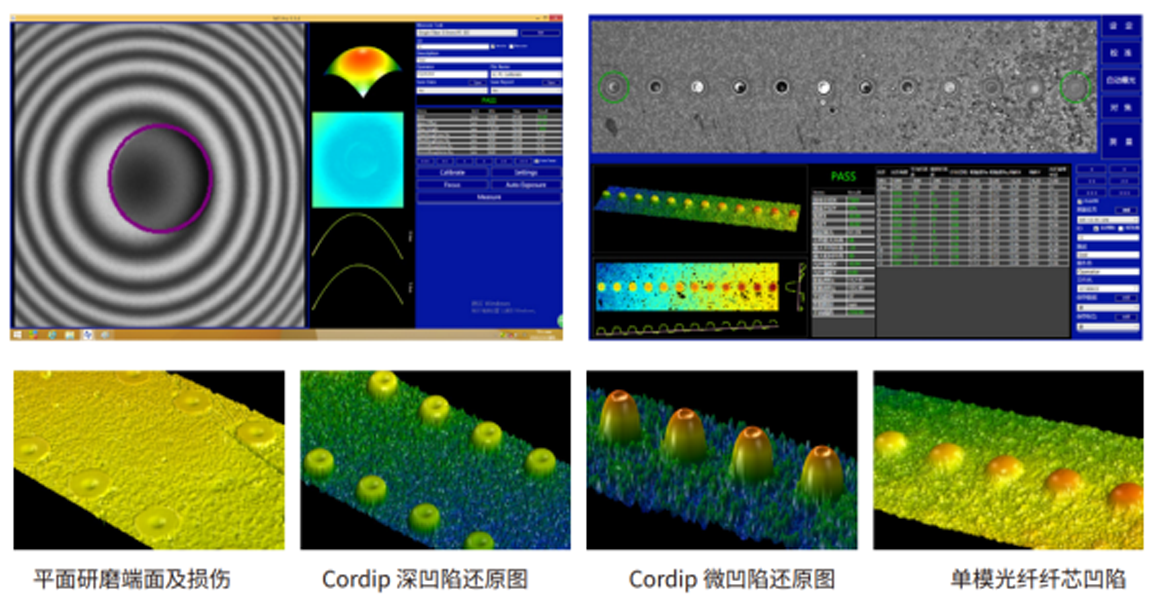

简洁的软件界面和卓越的3D还原能力
MT Pro 干涉仪测量 软件界面采用简洁的模块化显示，直观便于操作。实时图像清晰，3D 还原图，表面粗糙度图、剖线图，及各个参数测量结果同相关信息一目了然。测量操作和设置简单易行，单多芯测量一键切换。

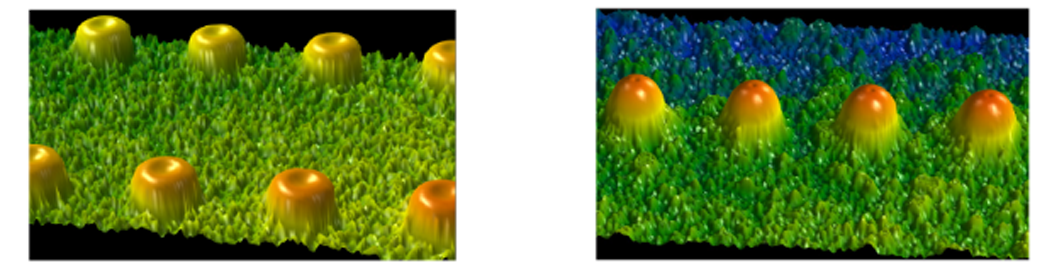

细节还原清晰准确户能直观看到光纤端面研磨状况，帮助工程师对研磨工艺作出改进。
急速检测
MT Pro 的软硬件设计极大的提高了测试的速度，12 芯 MT 连接器的测试 5 秒钟内完成，单芯产品检测 0.5s 内完成。

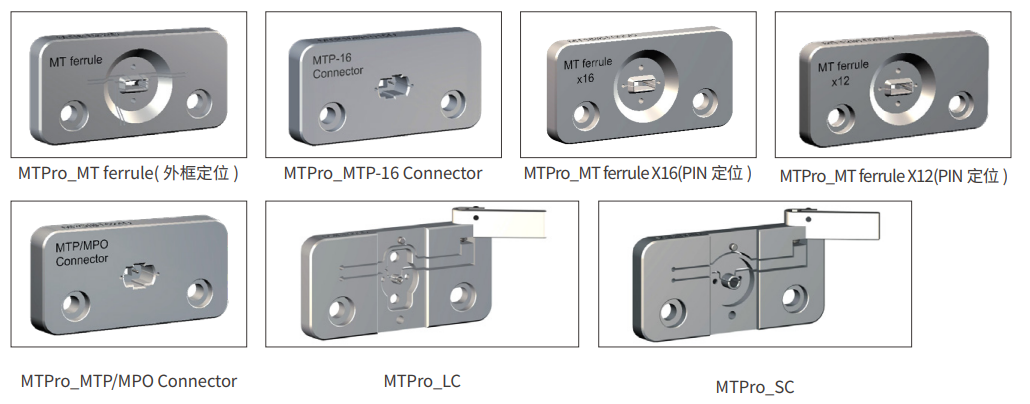

夹具类型
资源下载
• MT Pro 详细指标见 MT Pro 详细指标页。
• 官方资料：MT PRO单多芯一体干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
MT Pro 详细指标
一键全自动，满足表面3D形貌和干涉检测多种需求
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 测量参数 X , Y 曲率半径 *(mm)：测试范围 3~Flat ｜ 重复性 0.3% ｜ 再现性 0.5%
• 测量参数 X , Y 端面角度 *(° )：测试范围 0(PC) 或8(APC) ｜ 重复性 ±0.01 ｜ 再现性 ±0.02
• 测量参数 光纤高度 *(um)：测试范围 -2 — +8 ｜ 重复性 ±0.015 ｜ 再现性 ±0.025
• 测量参数 纤芯凹陷 *(um)：测试范围 -1~+1 ｜ 重复性 ±0.01 ｜ 再现性 ± 0.015
• 单芯模式：测量参数 曲率半径R*（mm） ｜ 测试范围 3~∞ ｜ 重复性 ±0.1% ｜ 再现性 ±0.2%
• 单芯模式 测量参数 光纤高度H*（nm）：测试范围 -1000~+1000 ｜ 重复性 ±1 ｜ 再现性 ±2
• 单芯模式 测量参数 顶点偏移L*（um）：测试范围 0~200 ｜ 重复性 ±0.5 ｜ 再现性 ±1.5
• 单芯模式 测量参数 APC角度*(°)：测试范围 0或8 ｜ 重复性 ±0.01 ｜ 再现性 ±0.015
• 单芯模式 测量参数 多芯测量速度：再现性 5s （MT12）
• 单芯模式 测量参数 单芯测量速度：再现性 0.5 秒
• 单芯模式 测量参数 测试连接器种类：再现性 MT P/MPO PC (Without PIN & With PIN)
• 单芯模式 测量参数 MT P/MPO APC (Without PIN & With PIN)
• 单芯模式 测量参数 MT Ferrule PC (Without PIN & With PIN)
• 单芯模式 测量参数 MT Ferrule PC (Without PIN & With PIN)
• 单芯模式 测量参数 Single Fiber(FC、SC、ST、LC、MU、E2000PC&APC)
• 单芯模式 测量参数 分辨率：再现性 1.5um
• 单芯模式 测量参数 光源：再现性 白色LED+单色双光源
• 单芯模式 测量参数 电源电压：再现性 DC 24V
• 单芯模式 测量参数 重量：再现性 5.2kg( 主机 )
• 单芯模式 测量参数 体积：再现性 264mmx157mmx107mm
补充说明与图示
性能参数
• X,Y 端面角度 *（°）参数针对外框夹具；
• * 重复性和再现性数值为 sigma 统计值；
• 重复性是 50 次不动连接器进行测量得到的统计值；
• 再现性是 50 次重复插拔连接器得到的统计值。
主要应用
用于抛光和组装过程中检查光纤插芯，跳线，尾纤和裸光纤。
资源下载
• MT Pro 产品介绍见 MT Pro 产品介绍页。
• 官方资料：MT PRO单多芯一体干涉仪
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
