FA MAX3 1310/1550nm插回损极性测试仪 IL/RL/极性|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技

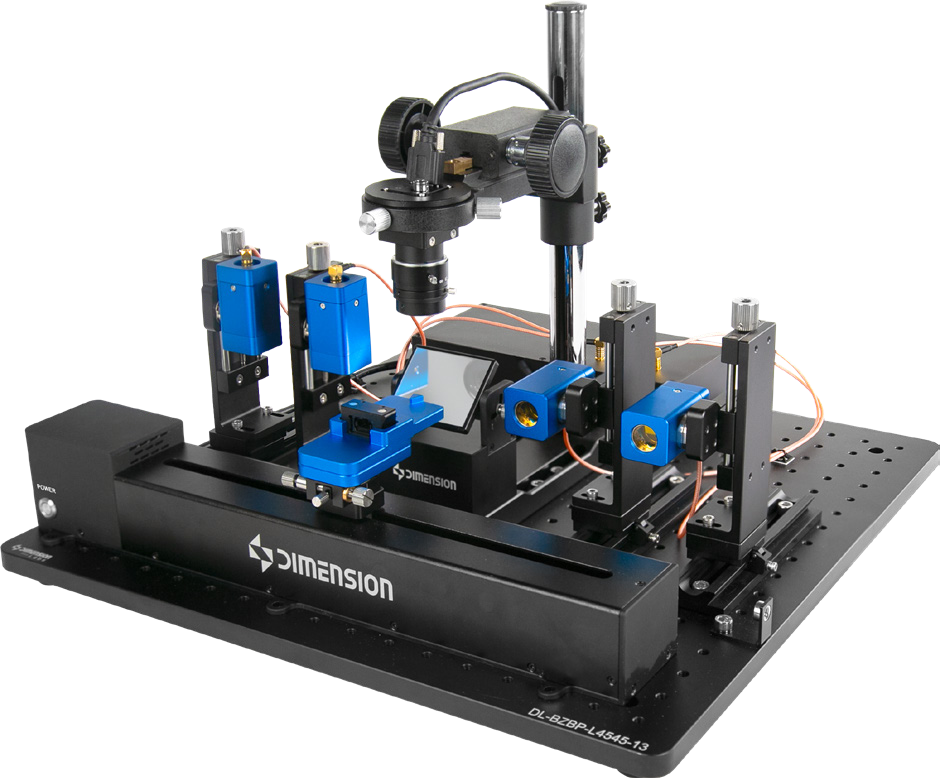

FA MAX3 插回损极性测试仪
波长可定制(1310/1490/1550/1625 nm) 、一站式测试IL、RL、极性，无需两端对接、FA特定回损模式，锁定测距更准确
核心特点
• 极性智能识别
• 极性自动判定，跨行接错自动识别
• 自动对准
• 电机平台自动分次对准
• 大面积探测
• 分立 PD 探测方案，接收面积大、角度容差好
• 8h 漂移 ≤ 0.03 dB
• 脉冲式光源长时间稳定输出
功能与结构
产品概述
FA MAX 3 插回损极性测试仪专为 FA / JUMPER 器件设计。这类器件随光模块发展迎来新的市场需求：与传统连接器不同，其 尾端晶体端面无法直接物理对接，器件长度普遍较短，导致插入损耗、回波损耗测试存在漏光、回损不准等问题，也无法用常规 极性检测仪测试光纤极性。为此，维度科技在多芯插回损仪的基础上升级迭代。新一代FA MAX 3 采用分立 PD 探测方案，兼顾不 同分支数、不同角度的 FA 器件测试，快速测试 IL、RL、极性，提高生产检验效率。
主要优势
• 波长可定制(1310/1490/1550/1625 nm)
• 一站式测试IL、RL、极性，无需两端对接
• FA特定回损模式，锁定测距更准确
• 专利设计视觉检测极性，识别跨行接错
• 磁吸式夹具+丰富接口，快速替换、按需定制
• 探测接口可外置，适配多分支FA或Z-BLOCK器件
• 可在已有极性插回损仪升级，低成本迭代
• 分立PD探测方案，4路独立采集，适配刁钻角度FA
• 可定制阿基米德积分球，测试2000+芯数FA
主要应用
• FAU生产与出货检验
• 硅光芯片耦合测试
• CPO光引擎生产测试
• 高速光模块及并行光组件测试
方案特点
• 功能丰富可自定义的软件，一体化操作界面，支持数据库
• 可测试 Tx 端 IL，Rx 端 IL、RL
• 电机平台预设对准，单次测试最多 8 次位移
• 全平台架构，可集成维度端检、干涉仪检测

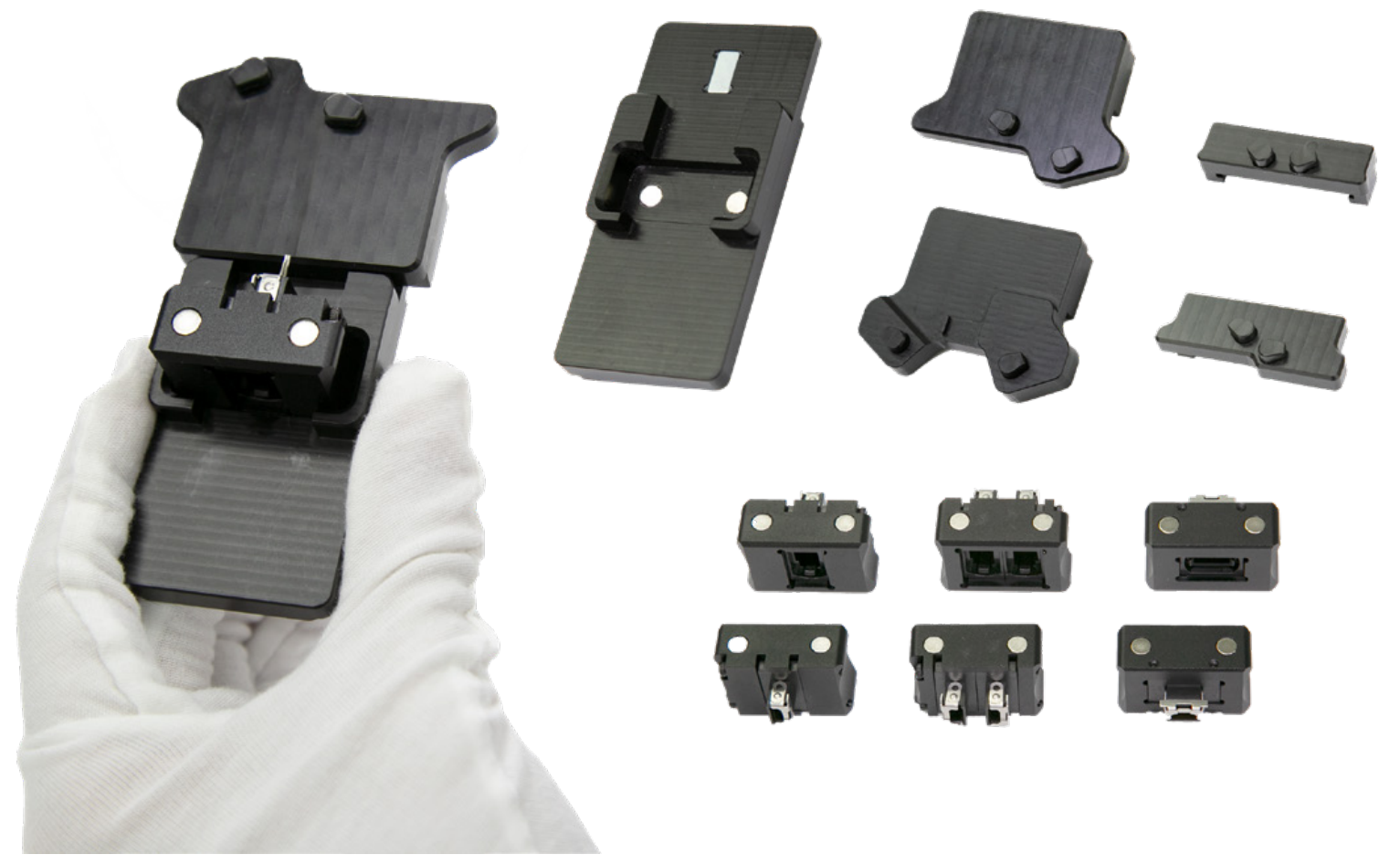

丰富的接口设计，稳定夹持，多维光机件精密微调
传统插回损仪在测试 FA 器件时往往存在接口不适配、对接不紧密导致漏光或偏离角度造成插损测试不准确的问题。FA MAX 3 提供夹具 + 接口的设计方式，快速操作、夹持稳定、不划伤端面；同时为适配宽头FA器件、宽距FA器件或多分支端口同时接入测试，探测器接收接口进行了适配升级，入光口径 >10 mm，并在接口边缘做防漏光设计。

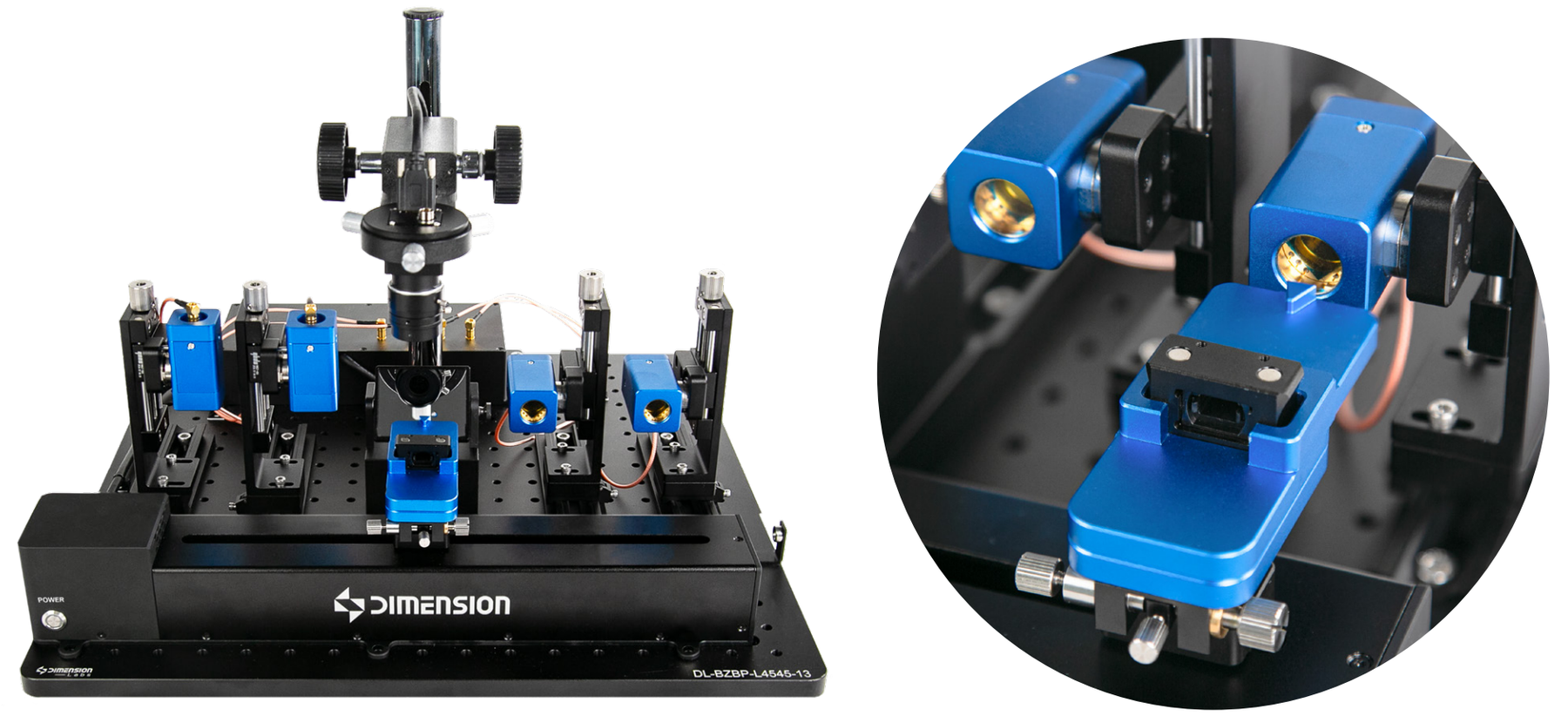

针对 MT-FA 器件测试需求，FA MAX 3 提供多维度调节的光机平台，支持多端同时测试；光机组件预留充足调节维度，更换被测件时 只需手动调校至合适位置和角度即可。

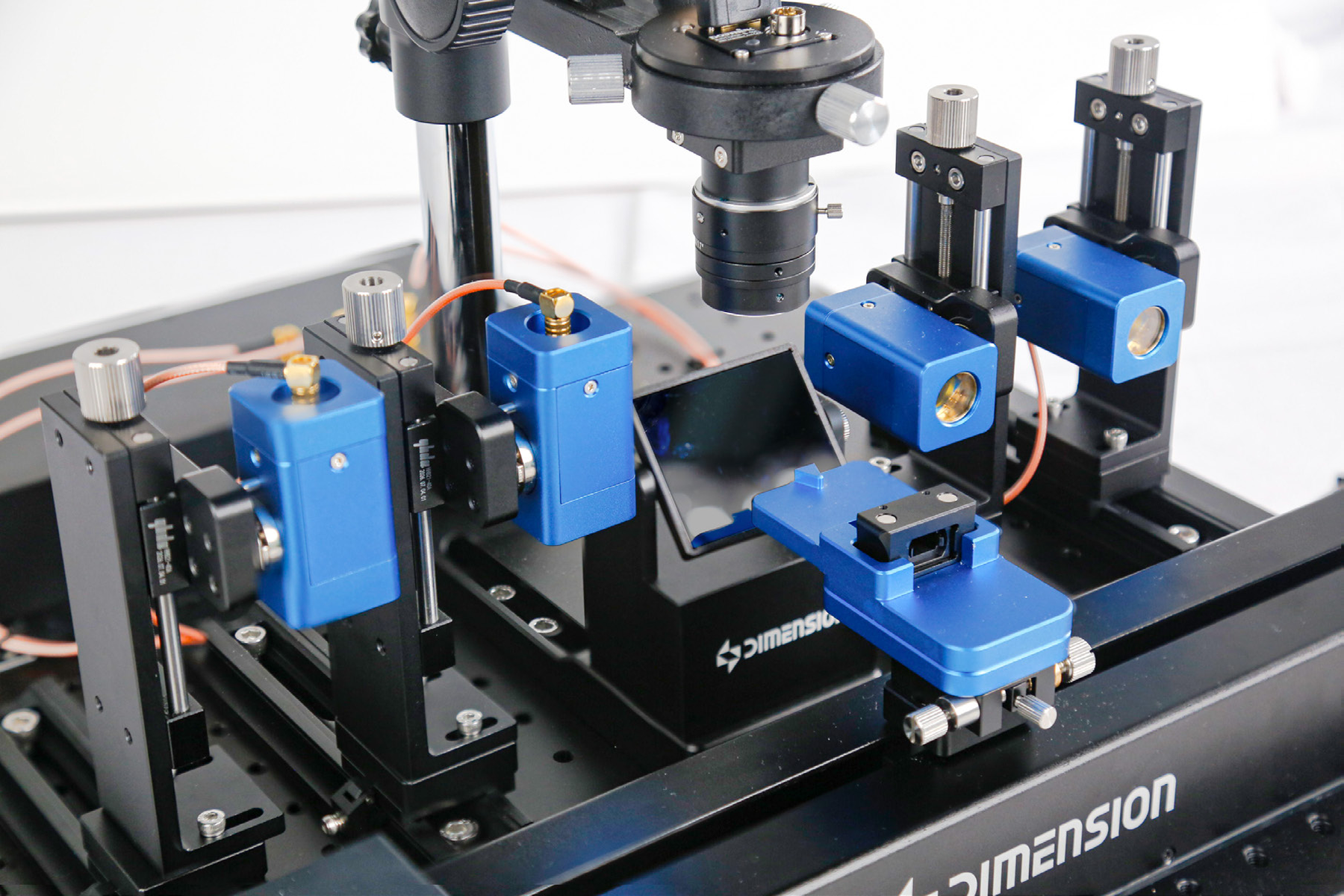

采用多通道独立探测方案，FA器件各分支可分别对准独立探测器收光⸺角度容差好，对FA角度/长度兼容性更好；电机按预设位置自动到位， 路独立采集，插损测量更准。脉冲式光源 8h漂移≤ 0. 03 dB，适合产线长时间连续运行。

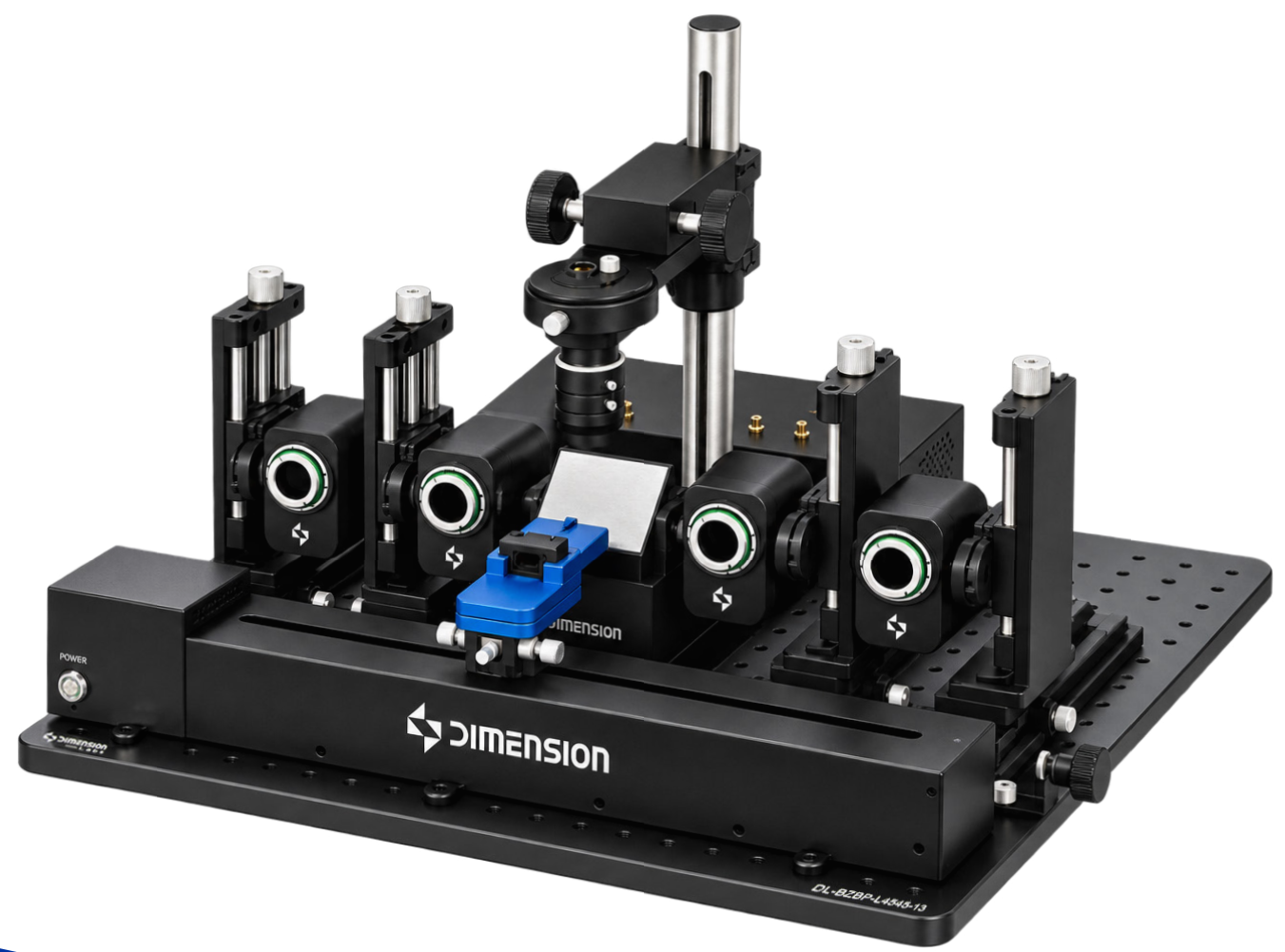

针对大角度、多分支及宽体FA器件，可定制阿基米德积分球方案，空间积分收光、对入射角度不敏感。支持大口径（> 10 mm）接收接口，轻松覆盖2000+芯大芯数光纤阵列器件的收光测试。与分立PD方案互为补充，可按被测件结构与芯数灵活选用。
一站式检测插入损耗、回波损耗、极性，解决 FA 极性痛点

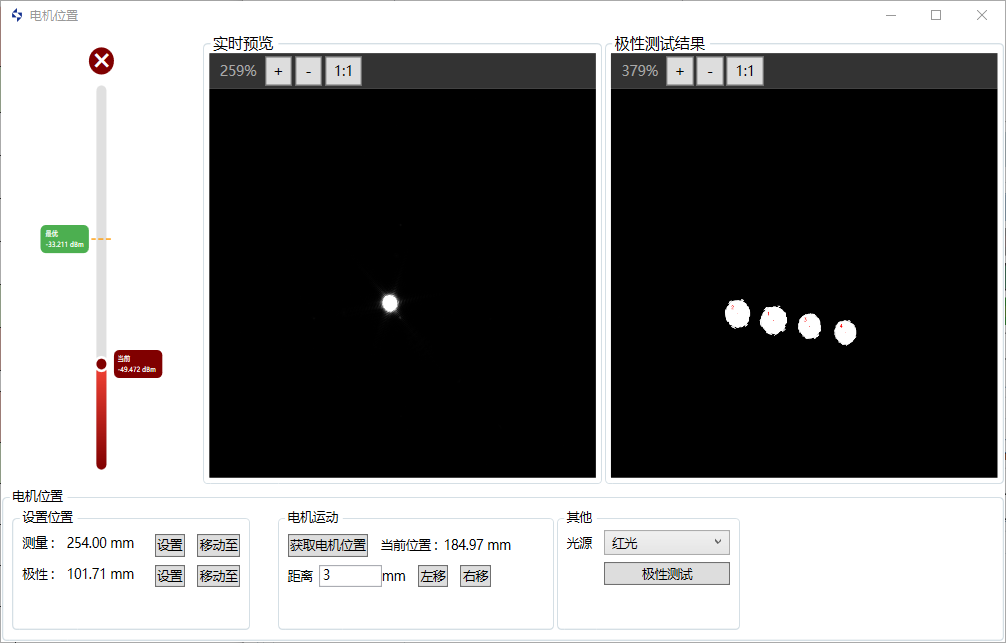

FA / JUMPER 器件无法直接对接极性测试仪的 MPO 接口，导致TOSA / ROSA 阵列的极性测试方法失效。FA MAX 3 采用维度科技首发专利的视觉检测极性方案，智能化判定 FA / JUMPER 极性顺序：650nm 红光照射 + 工业相机图像采集，软件自动学习并判定极性方向，跨行接错自动识别⸺无需人工对端、无需额外极性测试仪。

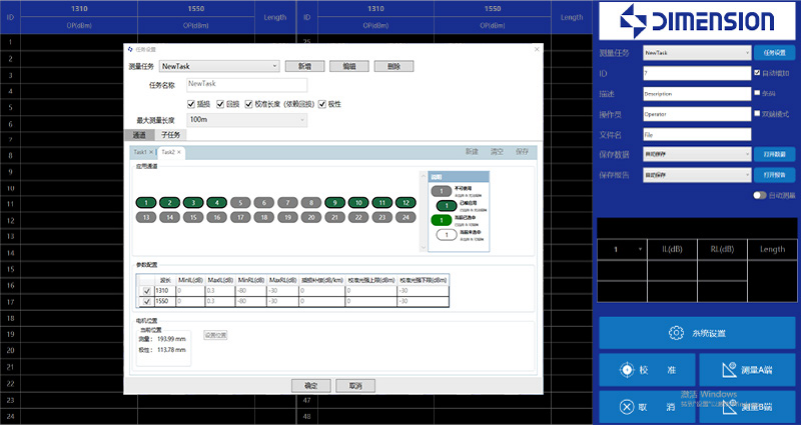

集成光路监控、任务参数配置、光斑可视化对准，一站式完成 FA 器件插损、回损、极性自动化测试。用户如测试大芯数光纤阵列器件（如2000+芯数以上），也可以通过大容量积分球收光实现测试。对于多分支FA器件，软件可智能整理极性顺序，并统一生成报告。

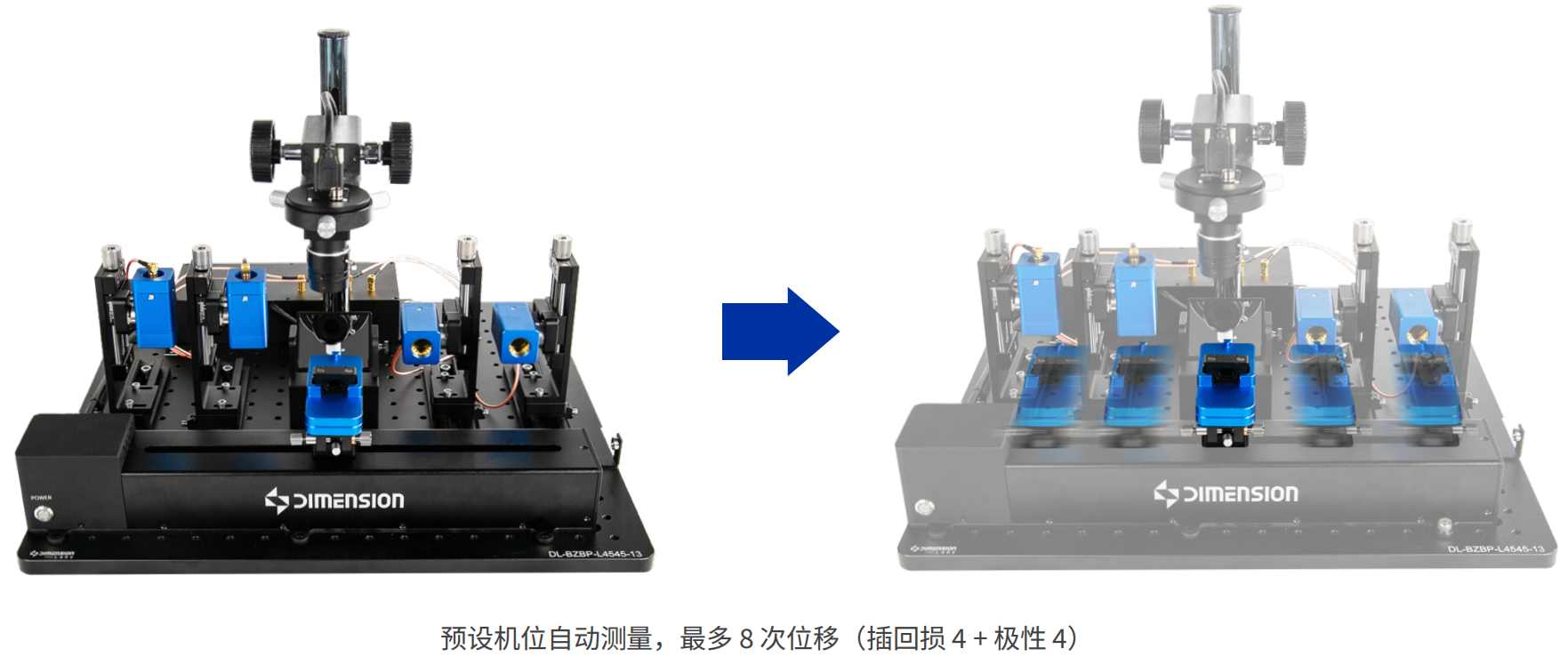

半自动化测试，快速提效
采用电机按预设位置自动到位的 FA 平台结构：单电机依次完成测试，操作员在当前器件测试时即可同步准备下一器件（装夹、扫码等），器件切换不停机，连续测试效率高。同时，用户可针对具体使用通道情况进行自定义编辑，同时兼容 8/ 12 / 16 / 24 / 32 / 48 芯MT-FA器件分区测试。
资源下载
• FA MAX3 详细指标见 FA MAX3 详细指标页。
官方未提供 FA MAX3 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
FA MAX3 详细指标
波长可定制(1310/1490/1550/1625 nm) 、一站式测试IL、RL、极性，无需两端对接、FA特定回损模式，锁定测距更准确
详细指标
以下指标取自维度科技官网该产品详情页官方参数表（原为参数表截图，已转为文字），未标注测试条件的为厂家公布值。
性能参数
以下内容原为官网参数表截图，此处已转为文字。
• 产品基本型号：FAM-1312A-4FA-24（专家版）、FAM-L-1312A-4FA-24（标准版）
• 光纤类型：9/125nm
• 测试波长：1310/1550nm
• 回损范围：专家版 -30~-80dB；标准版 -30~-72dB
• 回损精度：专家版 -30~-70dB ±1.0dB、-70~-75dB ±2.0dB；标准版 -30~-65dB ±1.0dB、-65~-70dB ±2.0dB
• 插损精度：0~1dB ±0.02dB；1~5dB ±0.05dB；5~10dB ±0.1dB
• 主机部分 · 工作电源：AC90～260V/50Hz
• 主机部分 · 开机稳定时间：30 分钟（存储与使用温度一致）
• 主机部分 · 工作温度：10℃~40℃
• 主机部分 · 存储温度：-40℃~70℃
• 主机部分 · 尺寸：OMEGA 机箱 462mm×374mm×171mm
• 注释：回损准确度光强在 -60dB 后每弱 1dB，误差增加 ±0.1dB
订购信息
• 系列：/=专家版，-L=标准版，-HP=高性能
• 光纤类型：1=SM 9/125
• 探测器类型：1=InGaAs 5mm PD，2=InGaAs 10mm PD，3=18mm 积分球
• 激光器波长：1=1310，2=1550，3=1490，4=1625，X=定制
• RL 实现方式：A=OTDR（免缠绕式）OMEGA 机箱；C=OTDR（免缠绕式）OMEGA-Lite 机箱
• 探测器数量：2=2，3=3，4=4
• 光源连接器类型：FA=FC/APC
• 最大纤芯数量：12=12 芯，24=24 芯，48=48 芯
• 举例：FAM1312A-4FA-12，12 芯极性免缠绕式插回损仪，波长 1310/1550，单模 9/125，18mm 积分球，4 探测器，接口类型 FC/APC
• 备注：RL 实现方式 A/C 型号支持双激光器波长，两位数字编码分别代表两个激光器波长，客户可在列表中选择或定制激光器波长
