汉泰Hantek

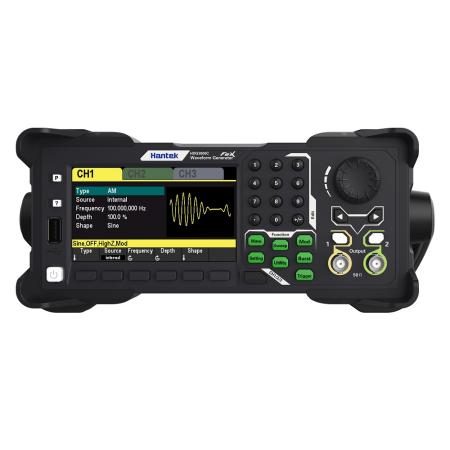

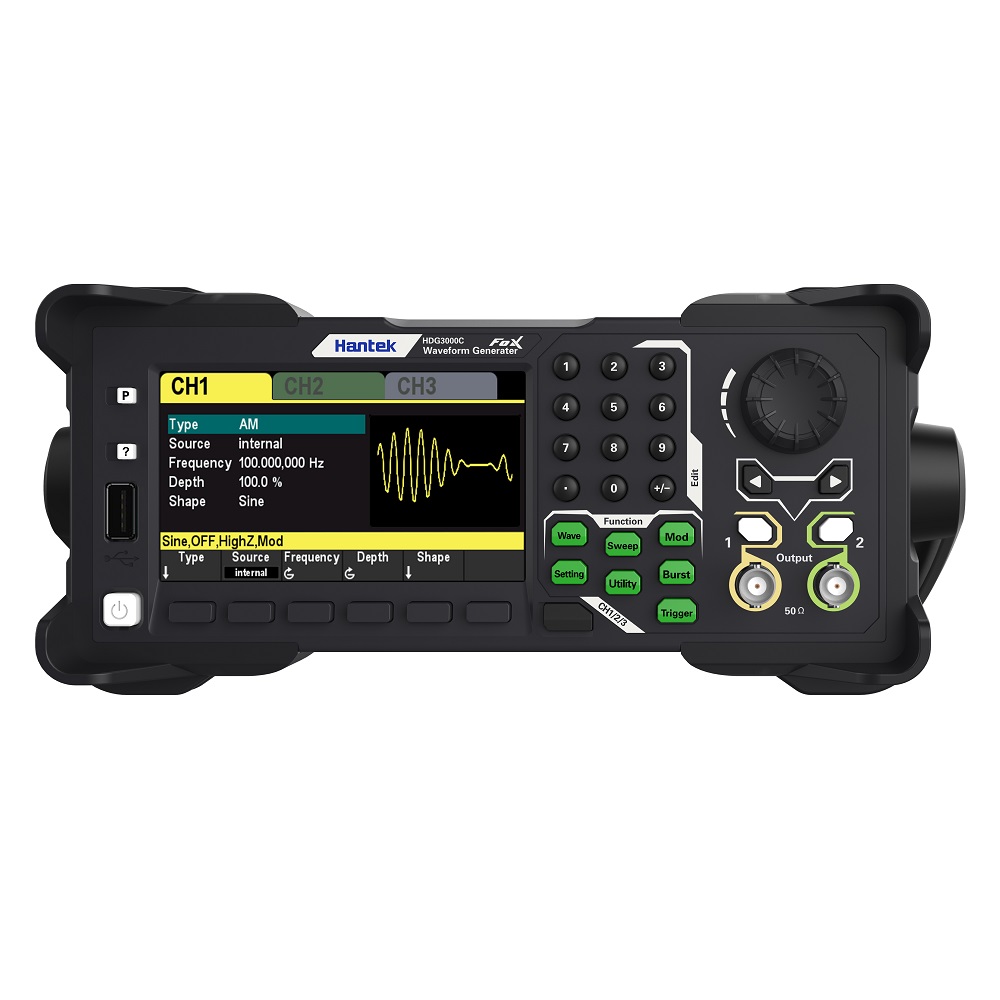

HDG3000C系列
HDG3000C系列。
核心特点
• 频率范围(CH1/CH2)：1μHz ~ 100MHz/80MHz/60MHz/40MHz/25MHz；CH3：1μHz ~ 20MHz；
• 高达300MSa/s采样率，16bits垂直分辨率保证波形幅度的精度；
• 标配等性能双通道，相当于两个独立的信号源；CH3固定输出；
• 高达2M的存储深度，保证了创建更多的波形周期以及创建更好的波形细节；
• 丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等；
• 指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号；
• 4.3寸彩色TFT液晶显示屏，用户界面清晰直观；
• 内置高分辨80MHz频率计；
• 标准通讯界面：前置USB Host和后置USB Device；
• 内置16次谐波发生器功能，输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。
型号与主要参数
• HDG3023C：3CH ｜ 25MHz ｜ 300MSa/s ｜ 16Bits
• HDG3043C：3CH ｜ 40MHz ｜ 300MSa/s ｜ 16Bits
• HDG3063C：3CH ｜ 60MHz ｜ 300MSa/s ｜ 16Bits
• HDG3083C：3CH ｜ 80MHz ｜ 300MSa/s ｜ 16Bits
• HDG3103C：3CH ｜ 100MHz ｜ 300MSa/s ｜ 16Bits
功能与结构

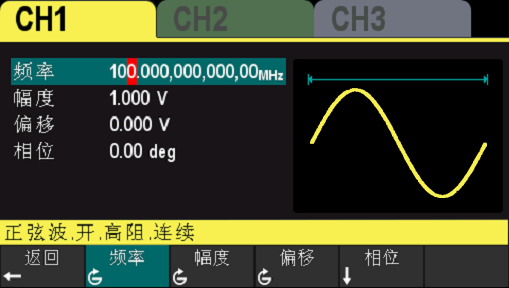

标配最高输出带宽100MHz正弦波
频率范围：1μHz~100MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

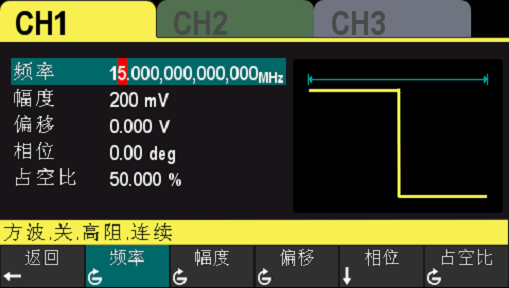

标配最高输出带宽15MHz方波
频率范围：1μHz~15MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

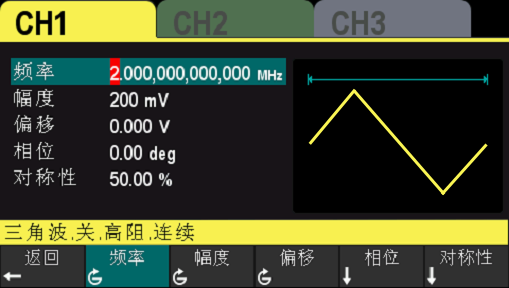

标配最高输出带宽2MHz三角波
频率范围：1μHz~2MHz；偏移可调：±5V；相位可调：0° ~ 360°；对称性可调：0%~100%。

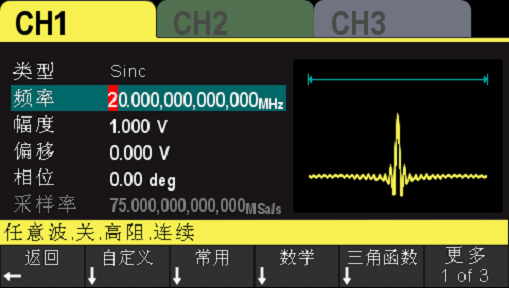

标配输出160余种任意波形
指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号。

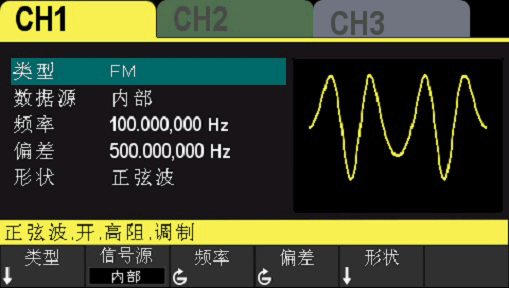

标配双通道输出调制波形AM/FM
丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等。

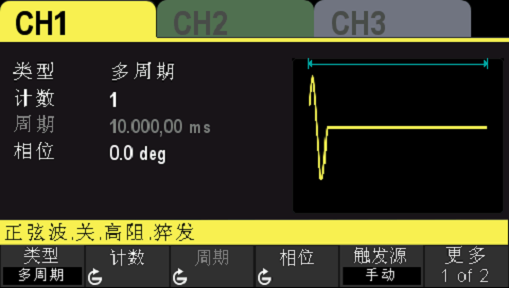

标配双通道输出猝发功能
支持由内部、手动或外部触发源控制猝发输出；支持三种猝发类型，包括多周期、无限周期和门控。

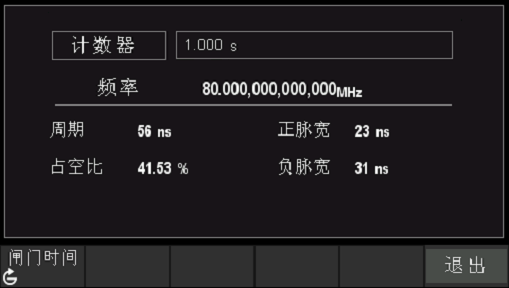

标配80MHz频率计数器
该仪器可以测量外部输入信号的频率、周期、占空比、正脉冲宽度和负脉冲宽度等参数。
资源下载
• HDG3000C系列 详细指标见 HDG3000C系列 详细指标页。
• 官方资料：HDG3000C用户手册、软件、HDG3000C数据手册、HDG3000C编程手册、HDG3000C快速指南
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
HDG3000C系列 详细指标
HDG3000C系列
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• HDG3023C：通道 3CH ｜ 带宽 25MHz ｜ 采样率 300MSa/s ｜ 垂直分辨率 16Bits ｜ 存储深度 2Mpts ｜ 接口 USB Host，USB Device ｜ 备注 仅CH1/CH2指标，CH3指标详见技术参数
• HDG3023C 通道 HDG3043C：带宽 3CH ｜ 采样率 40MHz ｜ 垂直分辨率 300MSa/s ｜ 存储深度 16Bits ｜ 接口 2Mpts ｜ 备注 USB Host，USB Device
• HDG3023C 通道 HDG3063C：带宽 3CH ｜ 采样率 60MHz ｜ 垂直分辨率 300MSa/s ｜ 存储深度 16Bits ｜ 接口 2Mpts ｜ 备注 USB Host，USB Device
• HDG3023C 通道 HDG3083C：带宽 3CH ｜ 采样率 80MHz ｜ 垂直分辨率 300MSa/s ｜ 存储深度 16Bits ｜ 接口 2Mpts ｜ 备注 USB Host，USB Device
• HDG3023C 通道 HDG3103C：带宽 3CH ｜ 采样率 100MHz ｜ 垂直分辨率 300MSa/s ｜ 存储深度 16Bits ｜ 接口 2Mpts ｜ 备注 USB Host，USB Device
• 型号：HDG3103C ｜ HDG3083C ｜ HDG3063C ｜ HDG3043C ｜ HDG3023C
• 通道：3
• 波形长度：2M
• 频率范围：100MHz ｜ 80MHz ｜ 60MHz ｜ 40MHz ｜ 25MHz
• 采样率：300MSa/s
• 垂直分辨率：16Bits
• 波形
• 标准波形输出：正弦波、方波、三角波、脉冲波、噪声、谐波
• 任意波形输出：160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等
• 频率特性(CH1/CH2)
• 正弦波：1μHz~100MHz ｜ 1μHz~80MHz ｜ 1μHz~60MHz ｜ 1μHz~40MHz ｜ 1μHz~25MHz
• 方波：1μHz~15MHz ｜ 1μHz~15MHz ｜ 1μHz~15MHz ｜ 1μHz~15MHz ｜ 1μHz~15MHz
• 脉冲波：1μHz~15MHz ｜ 1μHz~15MHz ｜ 1μHz~15MHz ｜ 1μHz~15MHz ｜ 1μHz~15MHz
• 三角波：1μHz~2MHz ｜ 1μHz~2MHz ｜ 1μHz~2MHz ｜ 1μHz~2MHz ｜ 1μHz~2MHz
• 谐波：1μHz~50MHz ｜ 1μHz~40MHz ｜ 1μHz~30MHz ｜ 1μHz~20MHz ｜ 1μHz~10MHz
• 噪声(-3dB)：100MHz带宽
• 任意波：1μHz~20MHz ｜ 1μHz~20MHz ｜ 1μHz~20MHz ｜ 1μHz~15MHz ｜ 1μHz~15MHz
• 分辨率：1μHz
• 精度：±1ppm,
18~28℃
• 方波特性
• 上升/下降时间：典型（1KHz，1Vpp）
• ≥9ns
• 过冲：典型（100KHz, 1Vpp）
• ≤5%
• 占空比：0.001%~99.999%;
• 范围随频率变化而变化
• 不对称性：周期的1% +4ns
• 三角波特性
• 线性：≤ 峰值输出的1%（典型，1KHz，1Vpp，对称性100%）
• 对称性：0%~100%
• 脉冲波特性
• 周期：67ns~1Ms ｜ 67ns~1Ms ｜ 67ns~1Ms ｜ 67ns~1Ms ｜ 67ns~1Ms
• 脉冲：≥16ns ｜ ≥16ns ｜ ≥16ns ｜ ≥16ns ｜ ≥16ns
• 上升/下降时间：≥9ns（受当前频率设置和脉宽设置限制）
• 过冲：典型（1KHz，1Vpp）
• ≤5%
• 任意波特性
• 波形长度：2M
• 垂直分辨率：16
Bits
• 采样率：1μSa/s~62.5MSa/s,
1μSa/s分辨率
• 上升/下降时间：≥9ns
• 过冲：典型（1Vpp）
• ≤5%
• 谐波特性
• 谐波次数：≤16
• 谐波类型：偶次谐波、奇次谐波、所有谐波
• 谐波幅度：各次谐波幅度均可设置
• 谐波相位：各次谐波幅度均可设置
• 幅度特性（50Ω端接）
• 幅度范围：≤10MHz: 1mVpp ~ 10Vpp;
• ≤40MHz:1mVpp
~ 5.5Vpp;
• ≤60MHz:
1mVpp ~4Vpp;
• ≤80MHz:1mVpp
~ 2Vpp;
• ≤100MHz:1mVpp
~ 1.5Vpp;
• 精度：典型（1KHz正弦波，0V偏移，>10mVpp）
• ± 设置值的1% ± 5mVpp
• 幅度平坦度（相对于1kHz 正弦波，1Vpp，50Ω）：≤5MHz: ±0.1dB;
• ≤15MHz:
±0.2dB;
• ≤25MHz:
±0.3dB
• ≤40MHz:
±0.5dB
• ≤60MHz:
±1.0dB
• 单位：Vpp,
mVpp, Vrms, dBm(50Ω阻抗)
• 分辨率：1mVpp
• 偏移特性（50Ω端接）
• 范围：±5Vpkac+dc
• 精度：±(设置值的1% + 5mV + 振幅的1%）
• 波形输出
• 阻抗：50Ω
• 调制特性
• 调制类型：AM,
DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
• AM
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部、外部、其他通道
• 调制波：正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
• 调制频率：2mHz~1MHz
• 调制深度：0%~120%
• DSB-AM
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部、外部、其他通道
• 调制波：正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
• 调制频率：2mHz~1MHz
• 调制深度：0%~120%
• FM
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部、外部、其他通道
• 调制波：正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
• 调制频率：2mHz~1MHz
• PM
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部、外部、其他通道
• 调制波：正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
• 调制频率：2mHz~1MHz
• 相位偏差：0°~360°
• ASK
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部、外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• FSK
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部、外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• PSK
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部、外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• BPSK
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部
• 数据源：PN15码、PN21码、01码、10码
• 调制频率：2mHz~1MHz
• QPSK
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部
• 数据源：PN15码、PN21码
• 调制频率：2mHz~1MHz
• 3FSK
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• 4FSK
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 调制源：内部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• OSK
• 载波：正弦波
• 调制源：内部，外部
• 震荡时间：8ns~4.99975ms
• 调制频率：2mHz~1MHz
• PWM
• 载波：方波
• 调制源：内部、外部、其他通道
• 调制波：正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
• 调制频率：2mHz~50KHz
• 占空比偏差：0% ~
50%
• 外部调制输入
• 输入范围：AM,
DSB-AM, FM, PM, OSK, PWM：75mVRMS
~ ±5Vac+dc
• ASK, FSK, PSK：TTL电平
• 输入带宽：50KHz
• 输入阻抗：10KΩ
• 扫频特性
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 类型：线性
• 方向：向上
• 扫频时间：1ms ~
50Ks
• 保持/返回时间：0ms ~
50Ks
• 触发源：内部、外部、手动
• 标记：同步型号的下降沿
• 猝发特性
• 载波：正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
• 载波频率：1μHz~100MHz ｜ 1μHz~80MHz ｜ 1μHz~60MHz ｜ 1μHz~40MHz ｜ 1μHz~25MHz
• 猝发计数：1 ~ 2000
000 000
• 起始/停止相位：0° ~
360°
• 内部周期：2μs ~
500s
• 门控源：外部触发
• 触发源：内部、外部、手动
• 频率计
• 测量功能：频率、周期、正/负脉冲宽度、占空比
• 频率：1μHz~80MHz
• 闸门时间：10ms~16s
• 输入信号范围：0~3.3V
• 触发特性
• 触发输入
• 电平：TTL-兼容
• 斜率：上升或下降（可选）
• 脉冲宽度：>100ns
• 触发输出
• 电平：TTL-兼容
• 脉冲宽度：>60ns
• 最大频率：1MHz
• 参考时钟
• 外部参考输入
• 锁定范围：10MHz±50Hz
• 电平：低电平：0~400mV，高电平：2.5V~5 V
• 锁定时间
• 输入阻抗：50Ω,
DC耦合
• 内部参考输出
• 频率：10MHz
± 50Hz
• 电平：3.3Vpp
• 输出阻抗（典型值）：50Ω,
DC耦合
• 同步输出
• 电平：TTL-兼容
• 阻抗：50Ω，标称值
• CH3输出
• 标准波形输出：正弦波、方波、三角波、噪声、谐波、DC
• 任意波形输出：160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频等
• 频率：正弦波：1uHz ~ 20MHz
• 方波：1uHz ~ 5MHz
• 三角波：1 uHz ~ 1 MHz
• 谐波：1uHz ~ 5MHz
• 任意波：1uHz ~ 15MHz
• 频率精度：±1ppm,
18~28℃
• 采样率：150MSa/s
• 数据长度：8K
• 垂直分辨率：12bit
• 幅度：2 mVpp ~ 7 Vpp（高阻）
• 输出阻抗：50Ω
• 通用特性
• 接口：USB
Host，USB Device
• 显示：4.3寸彩色TFT液晶显示屏
• 电压：100-120VACRMS(±10%),45Hz到440Hz，CATⅡ
• 120-240VACRMS(±10%),45Hz到66Hz，CATⅡ
• 功率
• 保险丝：T,
0.5A（慢熔）, 250V, 5x20mm
• 环境
• 温度范围：操作：10℃ ~ 40℃
• 非操作：-20℃ ~ 60℃
• 湿度范围：≤+104℉(≤+40°C): 相对湿度≤90%
• 106℉~122℉ (+41°C ~50°C): 相对湿度≤60%
• 海拔高度：操作：3000米以下
• 非操作：15000米以下
• 机械规格
• 尺寸（宽×高×深）：318mm
x 110mm x 150mm
• 重量：2.5KG
型号及对比
• ：系列 HDG6000B系列 ｜ 通道数 16CH数字 2CH模拟 1CH同步 1CH 频率计 ｜ 带宽/垂直分辨率 200MHz; 16Bits ｜ 采样率 1.25GSa/s ｜ 其他 多种标配波形，标配40余种任意波形， 等精度频率计数器, 64M存储
• ：系列 HDG3000C系列 ｜ 通道数 3CH模拟 1CH频率计 ｜ 带宽/垂直分辨率 100MHz 16Bits ｜ 采样率 300MSa/s ｜ 其他 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储
• ：系列 HDG3000B系列 ｜ 通道数 2CH模拟 1CH频率计 ｜ 带宽/垂直分辨率 100MHz 16Bits ｜ 采样率 300MSa/s ｜ 其他 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储
• ：系列 Hantek1025G ｜ 通道数 1CH任意波 +1CH同步 +12CH字发生器 ｜ 带宽/垂直分辨率 25MHz; 12Bits ｜ 采样率 200MSa/s ｜ 其他 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道
• ：系列 DDS3005 ｜ 通道数 1CH1任意波 +CH同步 +1CH2.7GHz频率计 ｜ 带宽/垂直分辨率 5MHz; 14Bits ｜ 采样率 50MSa/s ｜ 其他 256K的波形长度，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道
• ：系列 DDS3X25（已停产） ｜ 通道数 1CH任意波 +1CH同步 +12CH字发生器 ｜ 带宽/垂直分辨率 25MHz; 12Bits ｜ 采样率 200MSa/s ｜ 其他 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道
• ：系列 HDG2000B系列（已停产） ｜ 通道数 16CH数字+ 2CH模拟+ 1CH同步 ｜ 带宽/垂直分辨率 100MHz; 16Bits ｜ 采样率 250MSa/s ｜ 其他 5种标配波形，多种任意波形 6000计数器, 64M存储
• ：系列 HDG1000A（已停产） ｜ 通道数 2CH任意波 ｜ 带宽/垂直分辨率 20MHz; 10/8Bits ｜ 采样率 180MSa/s / 100MSa/s ｜ 其他 3.5寸TFT显示,中/英文界面显示， 具有FM、AM、FSK、ASK、 PSK多种调制功能
资源下载
• HDG3000C系列 产品介绍见 HDG3000C系列 产品介绍页。
• 官方资料：HDG3000C用户手册、软件、HDG3000C数据手册、HDG3000C编程手册、HDG3000C快速指南
注：以上内容与指标取自汉泰官网该产品详情页。
