汉泰Hantek
HDG6000B系列
HDG6000B系列。
核心特点
• 输出频率范围：1uHz ~ 200MHz/160MHz/110MHz/80MHz
• 高达1.25GSa/s采样率，16bits垂直分辨率保证输出波形的精度
• 标配等性能双信号输出通道
• 高达64M的存储深度，保证了创建更好的波形细节；

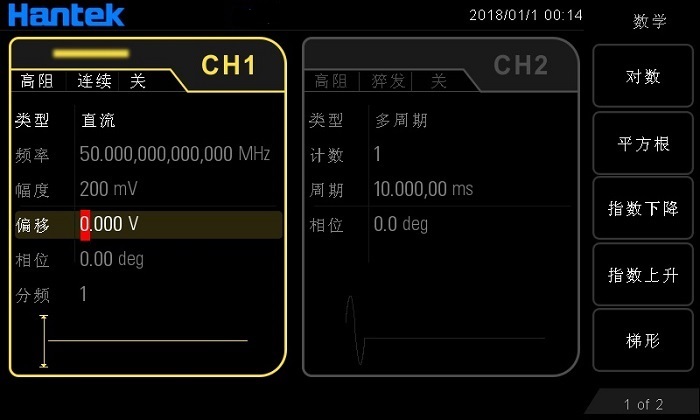

• 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x640)，用户界面清晰直观；
• 丰富的调制功能,支持 AM, FM,
• PM, 2ASK, 2FSK, 2PSK 和PWM等；
• 1uHz的频率分辨率；2mv最小输出幅度；
• 内置7位数高分辨率200MHz频率计；可选更高性能频率计；
• 标准通讯界面：HDG6000B : USB
• Host，USB
• Device，HDG6000C系列配LAN口；
• 内置150余种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等
型号与主要参数
• 通道：2
• 波形长度：64M
• 频率范围：200MHz ｜ 160MHz ｜ 110MHz ｜ 80MHz
• 采样率：1.25GSa/s
• 电压分辨率：16Bit
• 数字输出模式：16通道输出
• 标准波形：正弦波、方波、三角波、脉冲、噪声、谐波
• 任意波：指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计150余种
功能与结构
特点概述
HDG6000B系列集任意波形发生器、脉冲发生器、16位字发生器、7位数频率计、函数信号发生器多功能于一身；可生成稳定、精确、低失真的输出信号；内置150余种任意波形，方便模拟各种信号；大屏幕人性化的界面设计和键盘布局，操作简单易于使用；丰富的标准配置接口，可轻松实现仪器远程控制。

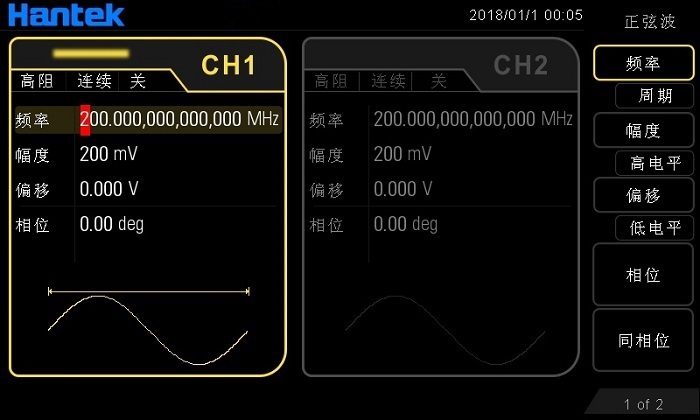

频率高达200MHz信号输出

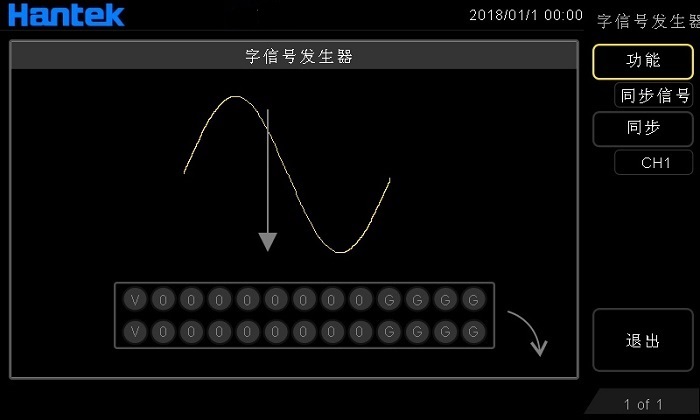

16位字发生器功能

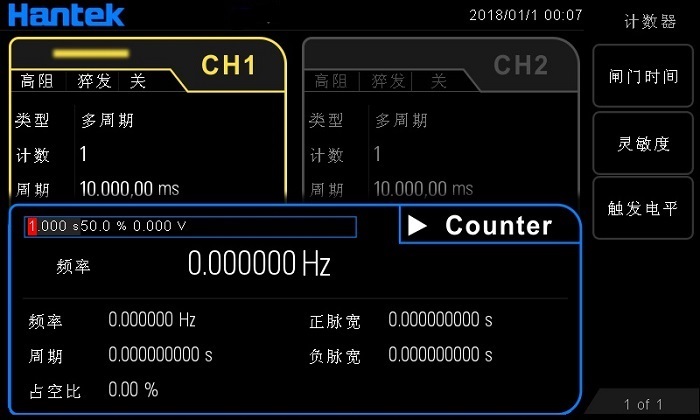

高达7位数的频率计功能

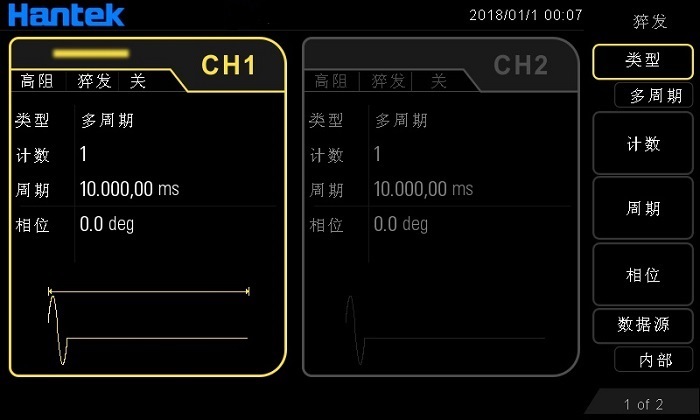

猝发功能

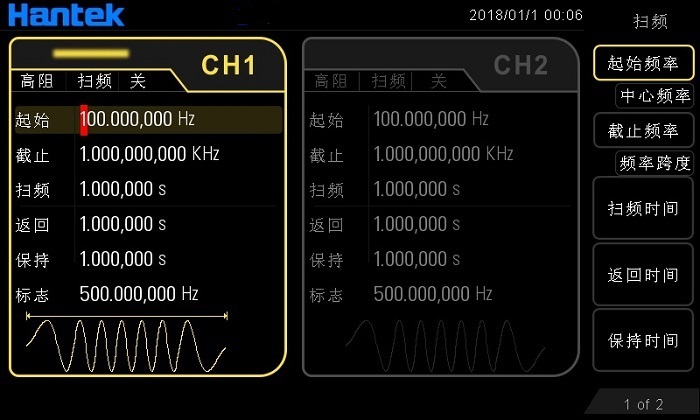

标配丰富的扫频功能

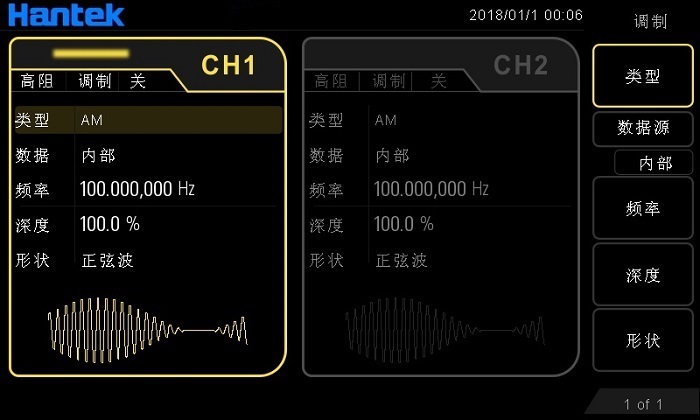

模拟数字调制类型： AM、FM、PM、2FSK等

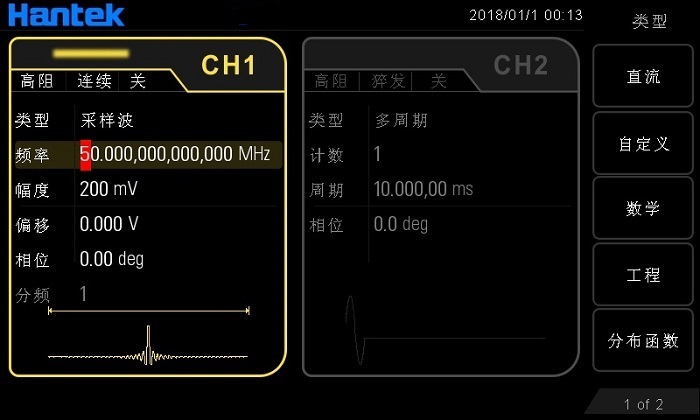

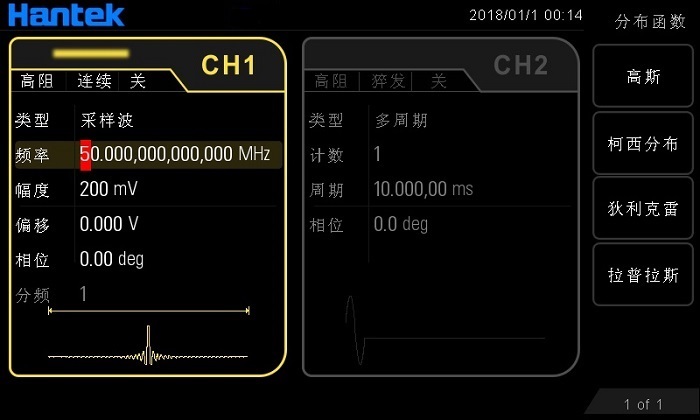

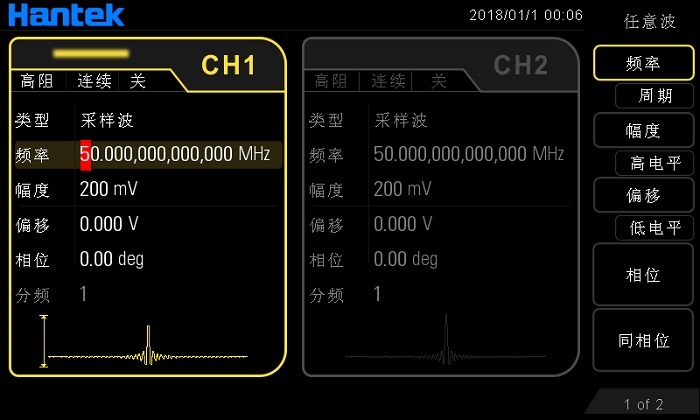

内置高达150多组任意波形
最小频率1uHZ，最小幅度2mv

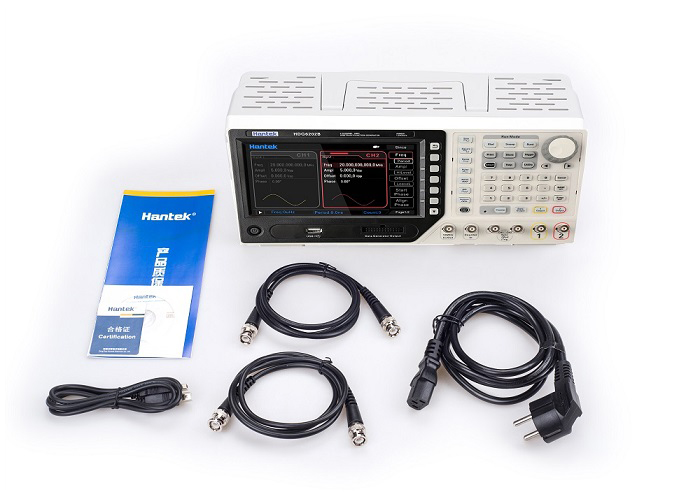

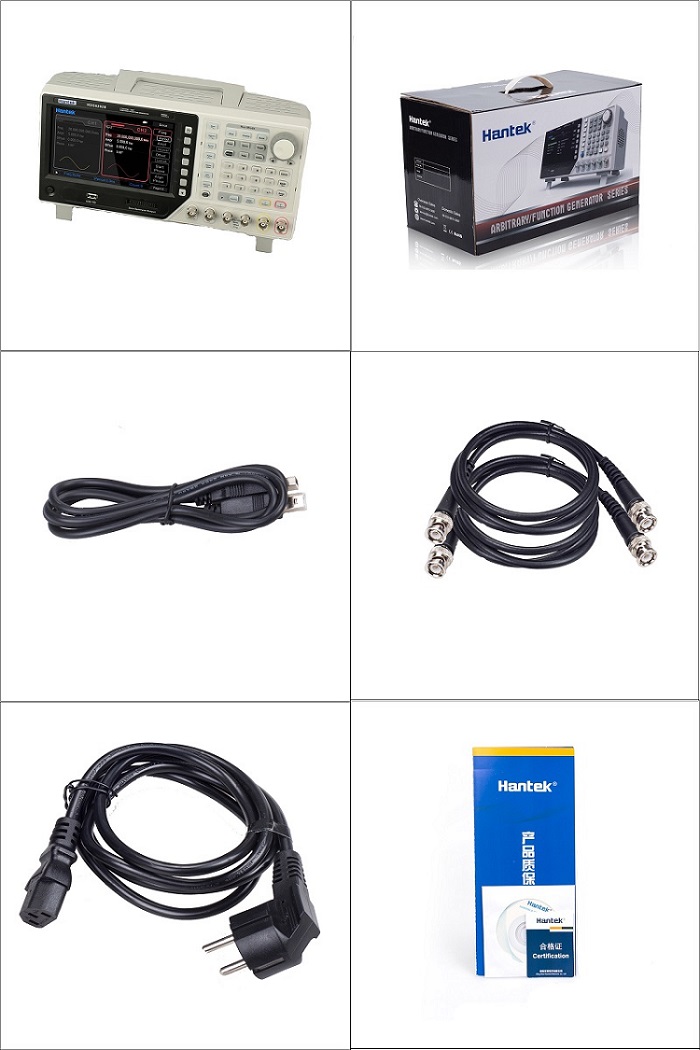

配件图
资源下载
• HDG6000B系列 详细指标见 HDG6000B系列 详细指标页。
• 官方资料：HDG6000BC SCPI 协议
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
HDG6000B系列 详细指标
HDG6000B系列
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 型号：HDG6202B ｜ HDG6162B ｜ HDG6112B ｜ HDG6082B
• 主要特性
• 通道：2 ｜ 2 ｜ 2 ｜ 2
• 波形长度：64M
• 频率范围：200MHz ｜ 160MHz ｜ 110MHz ｜ 80MHz
• 采样率：1.25GSa/s
• 电压分辨率：16Bit
• 数字输出模式：16通道输出
• 波形
• 标准波形：正弦波、方波、三角波、脉冲、噪声、谐波
• 任意波：指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计150余种
• 频率特性
• 正弦波：1uHz~200MHz ｜ 1uHz~160MHz ｜ 1uHz~110MHz ｜ 1uHz~80MHz
• 方波：1uHz~60MHz ｜ 1uHz~50MHz ｜ 1uHz~40MHz ｜ 1uHz~35MHz
• 脉冲波：1uHz~50MHz ｜ 1uHz~40MHz ｜ 1uHz~25MHz ｜ 1uHz~20MHz
• 三角波：1uHz~5MHz ｜ 1uHz~4MHz ｜ 1uHz~3MHz ｜ 1uHz~2MHz
• 白噪声：120MHz ｜ 120MHz ｜ 110MHz ｜ 80MHz
• 谐波：1uHz~100MHz ｜ 1uHz~80MHz ｜ 1uHz~55MHz ｜ 1uHz~40MHz
• 任意波：1uHz~50MHz ｜ 1uHz~40MHz ｜ 1uHz~25MHz ｜ 1uHz~15MHz
• 分辨率：1uHz
• 精度：±2ppm,
18~28℃
• 正弦频谱纯度
• 谐波失真：Typical（0dBm）
• DC-1MHz:
• 1MHz-10MHz:
• 10MHz-100MHz:
• 100MHz-160MHz:
• 总谐波失真
• 寄生信号（非谐波）：Typical(0dBm)
• ≤10MHz：
• >10MHz：
• 相位噪声：Typical(0dBm,10KHz
offset)
• 10MHz:≤-115dBc/Hz
• 方波特性
• 上升/下降时间：典型值（1Vpp） ｜ 典型值（1Vpp）
• 过冲：典型值(100KHz, 1Vpp)
• 占空比：≤10MHz:
20.0%~80.0%;
• 10MHz~40MHz: 40.0%~60.0%;
• >40MHz: 50.0%（固定）
• 不对称性：周期的1% +5ns
• 抖动：Typical（1MHz,1Vpp, 50Ω）
• ≤5MHz: 2ppm+500ps;
• > 5MHz: 500ps
• 三角波特性
• 线性：≤峰值输出的1%(1KHz,
1Vpp)
• 对称性：0%~100%
• 脉冲波特性
• 周期：25ns~1Ms ｜ 25ns~1Ms ｜ 40ns~1Ms ｜ 50ns~1Ms
• 脉冲：≥10ns ｜ ≥10ns ｜ ≥12ns ｜ ≥15ns
• 上升/下降时间：≥5ns ｜ ≥6ns ｜ ≥8ns ｜ ≥10ns
• 过冲
• 抖动：Typical（1MHz, 1Vpp, 50Ω）
• ≤5MHz 2ppm+500ps
• > 5MHz 500ps
• 任意波特性
• 波形长度：64M
• 垂直分辨率：16
Bit
• 采样率：1.25GSa/s
• 上升/下降时间：Typical(1Vpp):
• 抖动：Typical（1MHz, 1Vpp, 50Ω）
• ≤5MHz 2ppm+500ps;
• > 5MHz 500ps
• 谐波输出特性
• 谐波次数：≤16次
• 谐波类型：偶次谐波、奇次谐波、顺序谐波
• 谐波幅度：各次谐波幅度均可设置
• 谐波相位：各次谐波相位均可设置
• 幅度特性（50Ω端接）
• 范围：≤20MHz:
1mVpp ~ 10Vpp;
• ≤80MHz: 1mVpp ~ 5Vpp;
• ≤110MHz:1mVpp ~ 2.5Vpp;
• ≤160MHz:1mVpp ~ 1Vpp;
• ≤200MHz:1mVpp ~ 0.5Vpp;
• 精度：1KHz正弦波，0V偏移（±设置值的1%±2mVpp)
• 幅度平坦度（相对于1kHz正弦波，500mVpp，50Ω）：≤1MHz: ±0.1dB; ｜ ≤1MHz: ±0.1dB; ｜ ≤1MHz: ±0.1dB; ｜ ≤1MHz: ±0.1dB;
• ≤60MHz: ±0.2dB;：≤60MHz: ±0.2dB; ｜ ≤60MHz: ±0.2dB; ｜ ≤60MHz: ±0.2dB
• ≤100MHz:
±0.4dB：≤100MHz: ±0.4dB ｜ ≤100MHz: ±0.4dB
• ≤160MHz:
±0.8dB：≤160MHz: ±0.8dB
• ≤200MHz:
±1.2dB
• 单位：Vpp、mVpp、Vrms
• 分辨率：1mV
• 阻抗：50Ω
• 偏移特性（50Ω端接）
• 范围：|Voltset|
• 精度：±(1%
of setting + 5mV + 0.5% of amplitude）
• ±（设置值的1% + 5mV + 振幅的0.5%）
• 调制特性
• 调制类型：AM,
FM,PM,2ASK,2FSK,2PSK,BPSK,PWM
• AM
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，三角波，白噪声，任意波
• 调制频率：2mHz~50KHz
• 调制深度：0%~120%
• FM
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，三角波，白噪声，任意波
• 调制频率：2mHz~50KHz
• PM
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，三角波，白噪声，任意波
• 调制频率：2mHz~50KHz
• 相位偏差：0°至360°
• 2ASK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• 2FSK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• 2PSK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• BPSK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部
• 调制波：01码
• 调制频率：2mHz~1MHz
• PWM
• 载波：方波
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，锯齿波，噪声，任意波
• 调制频率：2mHz~50KHz
• 宽度偏差：0% to
100% of Pulse Width
• 脉冲宽度的0%至100%
• 外部调制输入
• 最大输入范围：75mVRMS至±2.5Vac+dc
• 输入带宽：10MHz
• 输入阻抗：1KΩ
• 扫频特性
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 类型：线性
• 方向：上
• 扫描/：1ms至50Ks
• 保持/返回时间：1ms至50Ks
• 触发源：内部、外部、手动
• 标记：同步信号的下降沿(可编程)
• 脉冲串特性
• 载波：正弦波，方波，三角波，脉冲波，噪声，任意波（DC除外）
• 载波频率：2mHz至100MHz ｜ 2mHz至80MHz
• 脉冲计数：1 到 2000 000 000
• 起始/停止相位：0°至360°
• 内部周期：2μs至500s
• 门控源：外部触发
• 触发源：内部、外部、手动
• 频率计
• 测量功能：频率、周期、正/负脉冲宽度、占空比
• 频率分辨率：7位/秒
• 频率范围：1uHz~200MHz
• 输入电平：TTL电平
• 闸门时间：10ms~16s
• 电压范围和灵敏度（非调制信号）
• DC耦合：直流偏移范围 ｜ ±1.5VDC
• 1μHz至100MHz：50mVRMS至±2.5Vac+dc
• 100MHz至200MHz：100mVRMS至±2.5Vac+dc
• 脉冲宽度和占空比测量
• 频率与幅度范围：1μHz至25MHz ｜ 50mVRMS至±2.5Vac+dc
• 脉冲宽度：最小脉宽 ｜ ≥100ns
• 脉宽分辨率：8ns
• 占空比：测量范围（显示） ｜ 0%至100%
• 输入特性
• 输入信号范围：破坏电压 ｜ ±5Vac+dc ｜ 输入阻抗=500Ω
• 输入触发：触发电平范围 ｜ -2.5V至+2.5V
• 触发灵敏度范围：0%(140mV迟滞电压）至100%（2mV迟滞电压）
• 触发特性
• 触发输入
• 电平：TTL-兼容
• 斜率：上升或下降（可选）
• 脉冲宽度：>50ns
• 参考时钟
• 外部参考输入
• 锁定范围：10MHz±50Hz
• 电平：2.5Vpp至5Vpp
• 锁定时间
• 输入阻抗：5kΩ，交流耦合
• 内部参考输出
• 频率：10MHz
± 50Hz
• 电平：3.3Vpp
• 输出阻抗（典型值）：50Ω，交流耦合
• 同步输出
• 电平：TTL-兼容
• 阻抗：50Ω，标称值
• 通用特性
• 接口：HDG6000B：USB Host，USB Device，可选配RS232接口
• 显示：7英寸64K色TFT液晶屏，800*640分辨率
• 电压：100-240V,
45Hz - 440Hz
• 功率
• 保险丝
• 环境
• 温度范围：操作：10℃至40℃ 非操作：-20℃至60℃
• 冷却方法：风扇强制冷却
• 湿度范围：小于35℃：≤90%相对湿度35℃至40℃：≤60%相对湿度
• 海拔高度：操作：3000米以下非操作：15000米以下
• 机械规格
• 尺寸（宽×高×深）：318 x
110 x 150mm(长 x 宽 x 高)
• 重量：3KG
• 型号：HDG6202B ｜ HDG6162B ｜ HDG6112B ｜ HDG6082B
• 主要特性
• 通道：2 ｜ 2 ｜ 2 ｜ 2
• 波形长度：64M
• 频率范围：200MHz ｜ 160MHz ｜ 110MHz ｜ 80MHz
• 采样率：1.25GSa/s
• 电压分辨率：16Bit
• 数字输出模式：16通道输出
• 波形
• 标准波形：正弦波、方波、三角波、脉冲、噪声、谐波
• 任意波：指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计150余种
• 频率特性
• 正弦波：1uHz~200MHz ｜ 1uHz~160MHz ｜ 1uHz~110MHz ｜ 1uHz~80MHz
• 方波：1uHz~60MHz ｜ 1uHz~50MHz ｜ 1uHz~40MHz ｜ 1uHz~35MHz
• 脉冲波：1uHz~50MHz ｜ 1uHz~40MHz ｜ 1uHz~25MHz ｜ 1uHz~20MHz
• 三角波：1uHz~5MHz ｜ 1uHz~4MHz ｜ 1uHz~3MHz ｜ 1uHz~2MHz
• 白噪声：120MHz ｜ 120MHz ｜ 110MHz ｜ 80MHz
• 谐波：1uHz~100MHz ｜ 1uHz~80MHz ｜ 1uHz~55MHz ｜ 1uHz~40MHz
• 任意波：1uHz~50MHz ｜ 1uHz~40MHz ｜ 1uHz~25MHz ｜ 1uHz~15MHz
• 分辨率：1uHz
• 精度：±2ppm,
18~28℃
• 正弦频谱纯度
• 谐波失真：Typical（0dBm）
• DC-1MHz:
• 1MHz-10MHz:
• 10MHz-100MHz:
• 100MHz-160MHz:
• 总谐波失真
• 寄生信号（非谐波）：Typical(0dBm)
• ≤10MHz：
• >10MHz：
• 相位噪声：Typical(0dBm,10KHz
offset)
• 10MHz:≤-115dBc/Hz
• 方波特性
• 上升/下降时间：典型值（1Vpp） ｜ 典型值（1Vpp）
• 过冲：典型值(100KHz, 1Vpp)
• 占空比：≤10MHz:
20.0%~80.0%;
• 10MHz~40MHz: 40.0%~60.0%;
• >40MHz: 50.0%（固定）
• 不对称性：周期的1% +5ns
• 抖动：Typical（1MHz,1Vpp, 50Ω）
• ≤5MHz: 2ppm+500ps;
• > 5MHz: 500ps
• 三角波特性
• 线性：≤峰值输出的1%(1KHz,
1Vpp)
• 对称性：0%~100%
• 脉冲波特性
• 周期：25ns~1Ms ｜ 25ns~1Ms ｜ 40ns~1Ms ｜ 50ns~1Ms
• 脉冲：≥10ns ｜ ≥10ns ｜ ≥12ns ｜ ≥15ns
• 上升/下降时间：≥5ns ｜ ≥6ns ｜ ≥8ns ｜ ≥10ns
• 过冲
• 抖动：Typical（1MHz, 1Vpp, 50Ω）
• ≤5MHz 2ppm+500ps
• > 5MHz 500ps
• 任意波特性
• 波形长度：64M
• 垂直分辨率：16
Bit
• 采样率：1.25GSa/s
• 上升/下降时间：Typical(1Vpp):
• 抖动：Typical（1MHz, 1Vpp, 50Ω）
• ≤5MHz 2ppm+500ps;
• > 5MHz 500ps
• 谐波输出特性
• 谐波次数：≤16次
• 谐波类型：偶次谐波、奇次谐波、顺序谐波
• 谐波幅度：各次谐波幅度均可设置
• 谐波相位：各次谐波相位均可设置
• 幅度特性（50Ω端接）
• 范围：≤20MHz:
1mVpp ~ 10Vpp;
• ≤80MHz: 1mVpp ~ 5Vpp;
• ≤110MHz:1mVpp ~ 2.5Vpp;
• ≤160MHz:1mVpp ~ 1Vpp;
• ≤200MHz:1mVpp ~ 0.5Vpp;
• 精度：1KHz正弦波，0V偏移（±设置值的1%±2mVpp)
• 幅度平坦度（相对于1kHz正弦波，500mVpp，50Ω）：≤1MHz: ±0.1dB; ｜ ≤1MHz: ±0.1dB; ｜ ≤1MHz: ±0.1dB; ｜ ≤1MHz: ±0.1dB;
• ≤60MHz: ±0.2dB;：≤60MHz: ±0.2dB; ｜ ≤60MHz: ±0.2dB; ｜ ≤60MHz: ±0.2dB
• ≤100MHz:
±0.4dB：≤100MHz: ±0.4dB ｜ ≤100MHz: ±0.4dB
• ≤160MHz:
±0.8dB：≤160MHz: ±0.8dB
• ≤200MHz:
±1.2dB
• 单位：Vpp、mVpp、Vrms
• 分辨率：1mV
• 阻抗：50Ω
• 偏移特性（50Ω端接）
• 范围：|Voltset|
• 精度：±(1%
of setting + 5mV + 0.5% of amplitude）
• ±（设置值的1% + 5mV + 振幅的0.5%）
• 调制特性
• 调制类型：AM,
FM,PM,2ASK,2FSK,2PSK,BPSK,PWM
• AM
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，三角波，白噪声，任意波
• 调制频率：2mHz~50KHz
• 调制深度：0%~120%
• FM
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，三角波，白噪声，任意波
• 调制频率：2mHz~50KHz
• PM
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，三角波，白噪声，任意波
• 调制频率：2mHz~50KHz
• 相位偏差：0°至360°
• 2ASK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• 2FSK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• 2PSK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部，外部
• 调制波：50%占空比的方波
• 调制频率：2mHz~1MHz
• BPSK
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 调制源：内部
• 调制波：01码
• 调制频率：2mHz~1MHz
• PWM
• 载波：方波
• 调制源：内部，外部，其他通道
• 调制波：正弦波，方波，锯齿波，噪声，任意波
• 调制频率：2mHz~50KHz
• 宽度偏差：0% to
100% of Pulse Width
• 脉冲宽度的0%至100%
• 外部调制输入
• 最大输入范围：75mVRMS至±2.5Vac+dc
• 输入带宽：10MHz
• 输入阻抗：1KΩ
• 扫频特性
• 载波：正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
• 类型：线性
• 方向：上
• 扫描/：1ms至50Ks
• 保持/返回时间：1ms至50Ks
• 触发源：内部、外部、手动
• 标记：同步信号的下降沿(可编程)
• 脉冲串特性
• 载波：正弦波，方波，三角波，脉冲波，噪声，任意波（DC除外）
• 载波频率：2mHz至100MHz ｜ 2mHz至80MHz
• 脉冲计数：1 到 2000 000 000
• 起始/停止相位：0°至360°
• 内部周期：2μs至500s
• 门控源：外部触发
• 触发源：内部、外部、手动
• 频率计
• 测量功能：频率、周期、正/负脉冲宽度、占空比
• 频率分辨率：7位/秒
• 频率范围：1uHz~200MHz
• 输入电平：TTL电平
• 闸门时间：10ms~16s
• 电压范围和灵敏度（非调制信号）
• DC耦合：直流偏移范围 ｜ ±1.5VDC
• 1μHz至100MHz：50mVRMS至±2.5Vac+dc
• 100MHz至200MHz：100mVRMS至±2.5Vac+dc
• 脉冲宽度和占空比测量
• 频率与幅度范围：1μHz至25MHz ｜ 50mVRMS至±2.5Vac+dc
• 脉冲宽度：最小脉宽 ｜ ≥100ns
• 脉宽分辨率：8ns
• 占空比：测量范围（显示） ｜ 0%至100%
• 输入特性
• 输入信号范围：破坏电压 ｜ ±5Vac+dc ｜ 输入阻抗=500Ω
• 输入触发：触发电平范围 ｜ -2.5V至+2.5V
• 触发灵敏度范围：0%(140mV迟滞电压）至100%（2mV迟滞电压）
• 触发特性
• 触发输入
• 电平：TTL-兼容
• 斜率：上升或下降（可选）
• 脉冲宽度：>50ns
• 参考时钟
• 外部参考输入
• 锁定范围：10MHz±50Hz
• 电平：2.5Vpp至5Vpp
• 锁定时间
• 输入阻抗：5kΩ，交流耦合
• 内部参考输出
• 频率：10MHz
± 50Hz
• 电平：3.3Vpp
• 输出阻抗（典型值）：50Ω，交流耦合
• 同步输出
• 电平：TTL-兼容
• 阻抗：50Ω，标称值
• 通用特性
• 接口：HDG6000B：USB Host，USB Device,LAN
• 接口：HDG6000C：USB Host，USB Device，LAN 口，Wi-Fi，触摸屏，可选配RS232接口
• 显示：7英寸64K色TFT液晶屏，800*640分辨率
• 电压：100-240V,
45Hz - 440Hz
• 功率
• 环境
• 温度范围：操作：10℃至40℃ 非操作：-20℃至60℃
• 冷却方法：风扇强制冷却
• 湿度范围：小于35℃：≤90%相对湿度35℃至40℃：≤60%相对湿度
• 海拔高度：操作：3000米以下非操作：15000米以下
• 机械规格
• 尺寸（宽×高×深）：318 x
110 x 150mm(长 x 宽 x 高)
• 重量：3KG
型号及对比
• ：系列 HDG6000B系列 ｜ 通道数 16CH数字 2CH模拟 1CH同步 1CH 频率计 ｜ 带宽/垂直分辨率 200MHz; 16Bits ｜ 采样率 1.25GSa/s ｜ 其他 多种标配波形，标配40余种任意波形， 等精度频率计数器, 64M存储
• ：系列 HDG3000C系列 ｜ 通道数 3CH模拟 1CH频率计 ｜ 带宽/垂直分辨率 100MHz 16Bits ｜ 采样率 300MSa/s ｜ 其他 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储
• ：系列 HDG3000B系列 ｜ 通道数 2CH模拟 1CH频率计 ｜ 带宽/垂直分辨率 100MHz 16Bits ｜ 采样率 300MSa/s ｜ 其他 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储
• ：系列 Hantek1025G ｜ 通道数 1CH任意波 +1CH同步 +12CH字发生器 ｜ 带宽/垂直分辨率 25MHz; 12Bits ｜ 采样率 200MSa/s ｜ 其他 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道
• ：系列 DDS3005 ｜ 通道数 1CH1任意波 +CH同步 +1CH2.7GHz频率计 ｜ 带宽/垂直分辨率 5MHz; 14Bits ｜ 采样率 50MSa/s ｜ 其他 256K的波形长度，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道
• ：系列 DDS3X25（已停产） ｜ 通道数 1CH任意波 +1CH同步 +12CH字发生器 ｜ 带宽/垂直分辨率 25MHz; 12Bits ｜ 采样率 200MSa/s ｜ 其他 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道
• ：系列 HDG2000B系列（已停产） ｜ 通道数 16CH数字+ 2CH模拟+ 1CH同步 ｜ 带宽/垂直分辨率 100MHz; 16Bits ｜ 采样率 250MSa/s ｜ 其他 5种标配波形，多种任意波形 6000计数器, 64M存储
• ：系列 HDG1000A（已停产） ｜ 通道数 2CH任意波 ｜ 带宽/垂直分辨率 20MHz; 10/8Bits ｜ 采样率 180MSa/s / 100MSa/s ｜ 其他 3.5寸TFT显示,中/英文界面显示， 具有FM、AM、FSK、ASK、 PSK多种调制功能
资源下载
• HDG6000B系列 产品介绍见 HDG6000B系列 产品介绍页。
• 官方资料：HDG6000BC SCPI 协议
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
全部
汉泰官方渠道
厂家联系方式
地址：山东省青岛市高新区宝源路780号，联东U谷35号楼
总机：400-036-7077
电话：0532-55678770 / 55678772 / 55678773
Email：service@hantek.com
邮编：266000
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
