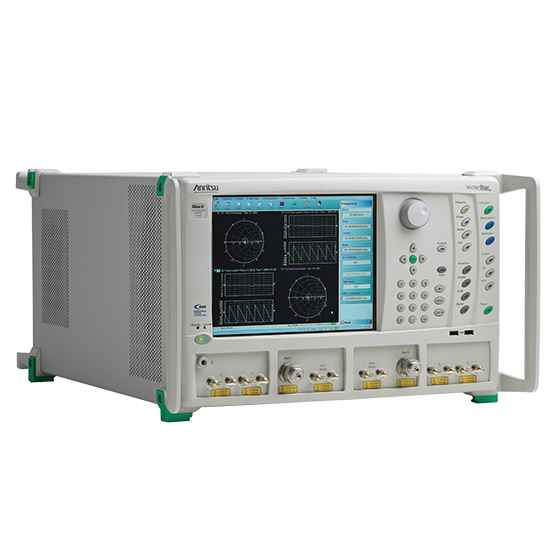

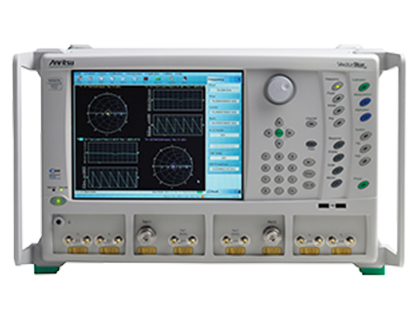

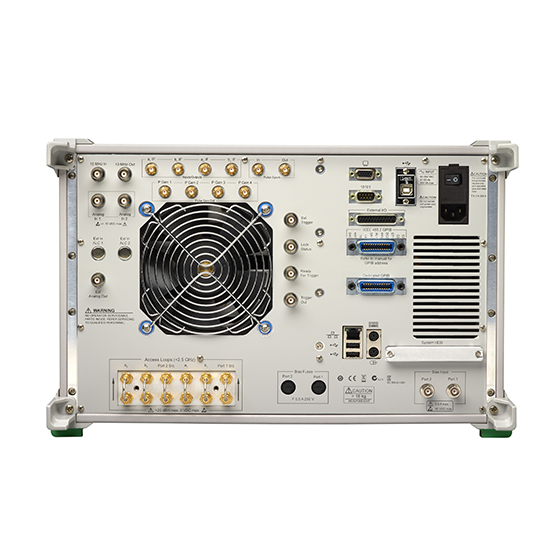

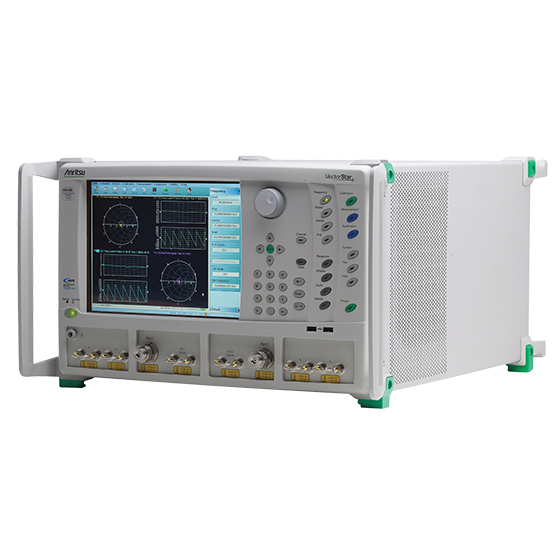

MS4640B Series 射频微波毫米波矢量网络分析仪
VectorStar 矢量网络分析仪家族，单一同轴测试端口覆盖 70 kHz 至 70 GHz、宽带配置 至 220 GHz（可扩 至 1.1 THz），动态范围超过 140 dB，方向性最高 50 dB。
产品简介
VectorStar™ 系列是 Anritsu 的高级矢量网络分析仪系列，在现代化工作平台上提供最出色的整体性能。 MS4640B VectorStar 矢量网络分析仪在单台仪器中提供 70 kHz 至 70 GHz 的最宽频率覆盖范围。 70 GHz 的最高频率固然令人赞叹，但低频端额外带来的二十倍频程更令人激动。
Instrument Models and Operating Frequencies
MS4642B – (Optional 70 kHz) 10 MHz 至 20 GHz
MS4644B – (Optional 70 kHz) 10 MHz 至 40 GHz
MS4647B – (Optional 70 kHz) 10 MHz 至 70 GHz
IMDView™ 提供了灵活的菜单栏，修改关键的IMD参数时，可显示实时测量。内部组合选件提供有源器件的单个连接测试，可在S参数和IMD测量之间自动切换，而无需重新连接DUT。
PulseView™ 脉冲测量功能, 结合创新式 IF 数字化选项，能够提供业界领先的 2.5 ns 脉冲分辨率和 100 dB 动态范围，对于不同的占空比，不需要妥协或平衡性能使用。 PulseView 能够提供脉冲测量的实时显示，且能够同时动态地修改脉冲参数,以及时的验证设计指标。
DifferentialView™ 差分选件, 结合内部双源选项，能够提供差分设备、器件和组件的实时显示分析，且同时能够自动地修改内部双源的相位和幅度关系。
噪音系数测量选项以冷源技术为基础，能够提高噪音系数测量精度。 VectorStar 是仅有的一款能够测量 70 kHz 至 125 GHz 噪音系数的矢量网络分析仪，且配有 30 GHz 至 125 GHz 测量所用的优化噪音接收器。 Additionally, VectorStar is the only VNA that offers a Differential Noise Figure option for characterizing the noise figure of differential devices.
在宽带应用中， ME7838 系列通过一个同轴测试端口就能提供跨距为 70 kHz 至 110 GHz，125 GHz 和 145 GHz 的卓越性能和频率覆盖范围。 Anritsu 所开发的非线性传输线技术的 mmWave 模块，采用紧凑型设计，且同时能够提供高达 145 GHz 高性能。
Anritsu MS4640B 矢量网络分析仪提供了更高水平的性能，能够帮助器件建模工程师实现精确可靠的器件建模；帮助 R&D 工程师尽量扩大其产品设计动态范围，以研发出最先进的设备；帮助制造工程师在保证精准度的情况下最大程度地提高其生产测试效率。 标配的 3 年保修，再加上响应迅速的销售支持队伍，MS4640B 矢量网络分析仪定会成为工程师的明智选择。
核心特点
• 业界最宽的频率跨度:单台仪器的单一同轴测试端口可覆盖 70 kHz 至 70 GHz频率范围，宽带系统配置频率覆盖 70 kHz 至 145 GHz。可扩展 至 1.1 THz
• IMDView™ 软件加上内部组合选件可实现在单个连接中从S参数切换到IMD测量的能力
• 最高性能的脉冲测量 —PulseView™ 提供 2.5 ns 脉冲分辨率和 100 dB 动态范围
• 4 端口单端或平衡测量，使用 DifferentialView™ 差分分析功能
• 内部基于跟踪的眼图选件提供了显示时域、S参数和眼图的功能，能够主动进行扫描更新
• 卓越的动态范围 - 最高达 142 dB
• 高输出功率 - 最高达 +14 dBm
• 最佳测试端口性能 - 方向性高达 50 dB
• 最佳时域分析
• 快速精确的光电测量，从 70 kHz 至 70 GHz 和 110 GHz，1310和1550 nm波长，使用 MN4765B O/E 校准模块。
功能与结构
Users Site
VectorStar Users Site
The VectorStar Users Site is a location where you can obtain Software, O/S Patches, and needed Utilities for your VectorStar instruments.
Published Content
The following are various published works that have utilized the VectorStar vector network analyzer to conduct their measurements. These papers are the property of their authors who have given Anritsu permission to post these.
Extraordinary Permittivity Characterization of 4H SiC at Millimeter-wave Frequencies
Lei Li, Mohammad Javad Asadi, School of Electrical and Computer Engineering, Cornell University Steve Reyes, Anritsu Company Patrick Fay, Department of Electrical Engineering, The University of Notre Dame James C. M. Hwang, School of Electrical and Computer Engineering, Cornell University And Department of Materials Science and Engineering, Cornell University. 22 June 2023
Calibration, Repeatability and Related Characteristics of On-wafer, Broadband 70kHz-220 GHz Single-Sweep Measurements
Andrej Rumiantsev, MPI Corporation Jon Martens, Steve Reyes, Anritsu Company. 02 Nov 2020
Radio-Frequency Characteristics of Ge-Doped Vanadium Dioxide Thin Films with Increased Transition Temperature
Muller, Anrei A. et al; ACS Applied Electronic Materials. 16 Apr 2020
3D Smith charts scattering parameters frequency-dependent orientation analysis and complex-scalar multi-parameter characterization applied to Peano reconfigurable vanadium dioxide inductors
Mueller, Andrei A. et al; nature.com Scientific Reports. 04 Dec 2019
A novel reconfigurable CMOS compatible Ka band bandstop structure using split-ring resonators and Vadandium Dioxide (VO2) phase change switches
Muller, Anrei A. et al; Infoscience EPFL scientific publications. 22 Aug 2019
Third Party Solutions
Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.
Material Measurements
Compass Technology
Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz 至 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.
Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
Keycom Technologies
Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.
Anritsu and Keycom Material Measurement Solution
SWISSto12
Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.
Anritsu and SWISSto12 Material Measurement Solution
型号与选件
• MS4642B：VNA，10 MHz 至 20 GHz，双端口，K型（阳头）
• MS4644B：VNA，10 MHz 至 40 GHz，双端口，K型（阳头）
• MS4647B：VNA，10 MHz 至 70 GHz，双端口，V型（阳头）
• 选件 001：机架固定件
• 选件 002：具备高级功能的时域分析选件
• 选件 007：接收器配置测量选件，具备多源控制功能，能够对频率转换器件测量
• 选件 031：第二源
• 选件 032：内部组合器
• 选件 035：IF 数字化仪
• 选件 036：扩展内存 (必须与选件35一同购买)
• 选件 041：噪音系数
• 选件 042：脉冲测量
• 选件 043：差分测量
• 选件 044：IMDView™
• 选件 046：快速连续波
• 选件 047：眼图
• 选件 048：Differential Noise Figure
• 选件 053：External ALC leveling
• 选件 05x：直接访问环路，能够整体提高测量的灵活性
• 选件 06x：有源测量套件, 包含 2 只或 4 只衰减器
• 选件 070：70 kHz 低端频率扩展，提供前所未有的低频频率覆盖范围
• 选件 08x：宽带/毫米波接口
• MN469xC：4 端口测量组件，K 和 V 型 40 MHz 至 70 GHz 多端口解决方案
• MN4765B：Optical VNA measurements O/E Calibration Module. Options available for 40, 70 GHz and 110 GHz, at 850, 1060, 1310, and 1550 nm wavelengths
资源下载
• MS4640B Series 射频微波毫米波矢量网络分析仪 详细指标见 MS4640B Series 射频微波毫米波矢量网络分析仪 详细指标页。
• 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、VectorStar MS4640B Series Product Brochure（产品手册）、VectorStar E and W Band Millimeter-Wave VNA System Quick Fact Sheet（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS4640B Series 射频微波毫米波矢量网络分析仪 详细指标
VectorStar 矢量网络分析仪家族，单一同轴测试端口覆盖 70 kHz 至 70 GHz、宽带配置 至 220 GHz（可扩 至 1.1 THz），动态范围超过 140 dB，方向性最高 50 dB。
详细指标
• 频率范围：70 kHz 至 20 / 40 / 70 GHz（单一同轴测试端口）；宽带配置 70 kHz 至 110 / 125 / 145 / 220 GHz；配毫米波模块可扩展 至 1.1 THz
• 基础型号频率：MS4642B 10 MHz 至 20 GHz；MS4644B 10 MHz 至 40 GHz；MS4647B 10 MHz 至 70 GHz
• 端口配置：2 端口标准；可选 4 端口单端、混合模与真差分测量，支持 1 / 2 / 3 / 4 端口校准
• 动态范围：> 140 dB（最高 142 dB）
• 方向性：最高 50 dB（测试端口方向性、源匹配、负载匹配）
• 输出功率：双独立源，最高 +14 dBm
• 压缩点：最高 +15 dBm @ 70 GHz
• 测量点数：最多 100,000 点（单通道配置）；常规显示 25,000 点
• 分辨率带宽 RBW：1 Hz 至 1 MHz
• DANL：–123 dBm/Hz（ 至 70 GHz，MS4647B，无环路选件，10 MHz 以上）
• 三阶截点 TOI：> +33 dBm（1 GHz 至 70 GHz，MS4647B，典型）；MS4644B 覆盖 至 40 GHz
• 扫描时间：201 点、1 MHz RBW、单迹线：< 40 ms（10 MHz 至 20 GHz，典型）；MS4647B < 60 ms（10 MHz 至 70 GHz）
• 输出功率范围（MS4644B、选件 51）：+9 dBm 至 –25 dBm（70 kHz 至 10 MHz）；+11 dBm 至 –25 dBm（> 10 MHz 至 2.5 GHz）；+8 dBm 至 –20 dBm（2.5 GHz 至 20 GHz）；+8 dBm 至 –25 dBm（> 20 GHz 至 40 GHz）
• 脉冲测量分辨率：2.5 ns（PulseView，选件 35 + 42）
• 脉冲数字中频带宽：200 MHz；最长记录长度 2.5 s（2.5 ns 分辨率）
• 光电测量：70 kHz 至 70 GHz 与 110 GHz，1310 nm 与 1550 nm 波长（配 MN4765B O/E 校准模块）
• 校准方式：Precision AutoCal、SOLT / SOLR、TRL / LRL / LRM、A-LRM / SSLT / SSSR
• 系统构成与升级：MS464XB VNA + 多端口测试仪（MN4694C / MN4697C）+ 毫米波模块，可现场升级频率范围、端口数与选件
型号与选件
• MS4642B：VNA，10 MHz 至 20 GHz，双端口，K型（阳头）
• MS4644B：VNA，10 MHz 至 40 GHz，双端口，K型（阳头）
• MS4647B：VNA，10 MHz 至 70 GHz，双端口，V型（阳头）
• 选件 001：机架固定件
• 选件 002：具备高级功能的时域分析选件
• 选件 007：接收器配置测量选件，具备多源控制功能，能够对频率转换器件测量
• 选件 031：第二源
• 选件 032：内部组合器
• 选件 035：IF 数字化仪
• 选件 036：扩展内存 (必须与选件35一同购买)
• 选件 041：噪音系数
• 选件 042：脉冲测量
• 选件 043：差分测量
• 选件 044：IMDView™
• 选件 046：快速连续波
• 选件 047：眼图
• 选件 048：Differential Noise Figure
• 选件 053：External ALC leveling
• 选件 05x：直接访问环路，能够整体提高测量的灵活性
• 选件 06x：有源测量套件, 包含 2 只或 4 只衰减器
• 选件 070：70 kHz 低端频率扩展，提供前所未有的低频频率覆盖范围
• 选件 08x：宽带/毫米波接口
• MN469xC：4 端口测量组件，K 和 V 型 40 MHz 至 70 GHz 多端口解决方案
• MN4765B：Optical VNA measurements O/E Calibration Module. Options available for 40, 70 GHz and 110 GHz, at 850, 1060, 1310, and 1550 nm wavelengths
资源下载
• MS4640B Series 射频微波毫米波矢量网络分析仪 产品介绍见 MS4640B Series 射频微波毫米波矢量网络分析仪 产品介绍页。
• 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、VectorStar MS4640B Series Product Brochure（产品手册）、VectorStar E and W Band Millimeter-Wave VNA System Quick Fact Sheet（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
