    安立

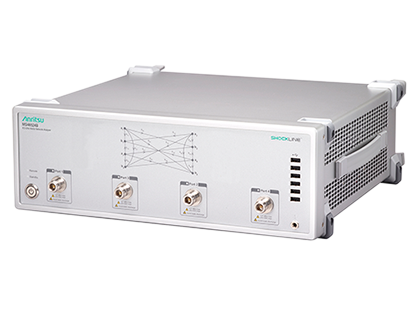

    MS46524B ShockLine 4 端口高性能矢量网络分析仪
    4 端口高性能矢量网络分析仪，频率覆盖 50 kHz 至 43.5 GHz，可测量 16 项单端与混合模式 S 参数，50 MHz 至 1.8 GHz 系统动态范围达 140 dB。
    产品简介
    MS46524B 是 4 端口高性能 ShockLine 矢量网络分析仪系列。 此高性能系列拥有不可超越的高价值与高性能，能够提供同类产品中最佳的动态范围，能够降低在多种测试应用（最高 43.5 GHz）中的测试成本并加快上市速度。 这些测试应用包括设计和制造多端口移动网络设备、移动设备、汽车线缆、高速数据互连与系统集成组件。
    MS46524B配置选件10，选件20，或选件43，为ShockLine系列带来了从射频到微波频率的测量功能。这些频率选件结合强大的ShockLine软件，为无源器件测试提供了极具成本效益挑战性的解决方案。
    对于需要时域分析的应用，选件2和选件22都可使用。选件2可使MS46524B提供实时的带通和低通时域功能。低通时域具有试验数据报告，能够显示随距离或时间变化的实际阻抗。选件22使MS46524B具备基于文件的信号完整性（SI）工具，可调试SI问题和验证电路模型。
    MS46524B-010 VNA可添加附加选件。选件51和61，分别为源和接收机访问环路和偏置节选件，给予自定义测试设置最大的灵活性。源和接收机访问环路改善仪器的本底噪声，降低接收机的压缩点，允许具有高动态范围的要求的DUT测试。偏置节为测试时需要直流偏置的器件测试提供直流电源接口。
    MS46524B 系列采用 3U 机箱封装，使用与 ShockLine 系列其他产品相同的 GUI、软件、命令语法、驱动程序和编程环境。
    核心特点
    • Specified performance to 43.5 GHz with Extended K™ ports
    • 可以对无源多端口和差分设备进行简化的信号集成测试
    • 业界领先的动态范围可以测量超低反射工件
    • 出色的方向校正能力能够最小化测量的不确定性
    • SmartCal 自动校准单元可以减少校准和设置时间
    • 时域带有按时选通选项，能够进行 TDR 测量
    • 远程控制的最新 LAN 接口比 GPIB 更快
    • ShockLine 系列采用通用的 GUI 和 SCPI 接口
    • 紧凑型 3U 机箱封装易于充分利用机架空间
    • 源和接收机访问环路和偏置节选件允许最大限度的配置测试设置
    • Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction

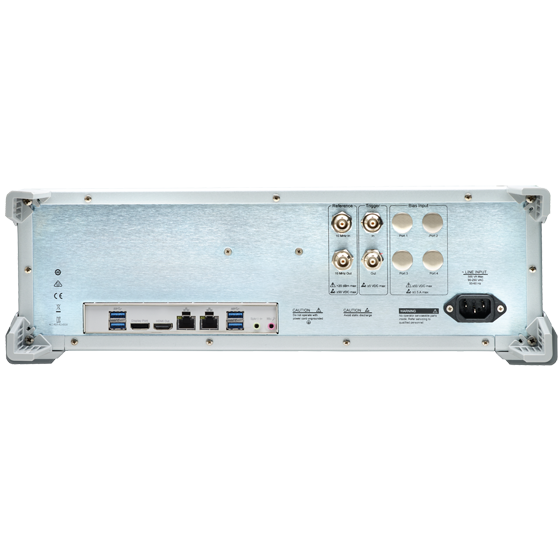

    功能与结构
    Cables and Adapters
    Cables and Adapters
    Model Number
    Description
    N120-6
    RF Cables, Semi-Rigid, N(m) to N(m), 1 each, 0.01 至 18 GHz, 50 Ω, 15 cm (5.9 in)
    NS120MF-6
    RF Cables, Semi-Rigid, N(f) to N(f), 1 each, 0.01 至 18 GHz, 50 Ω, 15 cm (5.9 in)
    1091-26-R
    SMA(m) to N(m), DC to 18 GHz, 50 Ω
    1091-27-R
    SMA(f) to N(m), DC to 18 GHz, 50 Ω
    1091-80-R
    SMA(m) to N(f), DC to 18 GHz, 50 Ω
    1091-81-R
    SMA(f) to N(f), DC to 18 GHz, 50 Ω
    71693-R
    Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
    34NN50A
    Precision Adapter, N(m) to N(m), DC to 18 GHz, 50 Ω
    34NFNF50
    Precision Adapter, N(f) to N(f), DC to 18 GHz, 50 Ω
    34NK50
    Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
    34NKF50
    Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
    34NFK50
    Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
    34NFKF50
    Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
    K220B
    Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
    K222B
    Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
    K224B
    Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω
    33KK50C
    Calibration Grade Adapter, K(m) to K(m), DC to 43.5 GHz, 50 Ω
    33KKF50C
    Calibration Grade Adapter, K(m) to K(f), DC to 43.5 GHz, 50 Ω
    33KFKF50C
    Calibration Grade Adapter, K(f) to K(f), DC to 43.5 GHz, 50 Ω
    34VFK50A
    Precision Adapter, V(f) to K(m), DC to 43.5 GHz, 50 Ω
    34VFKF50A
    Precision Adapter, V(f) to K(f), DC to 43.5 GHz, 50 Ω
    34VK50A
    Precision Adapter, V(m) to K(m), DC to 43.5 GHz, 50 Ω
    34VKF50A
    Precision Adapter, V(m) to K(f), DC to 43.5 GHz, 50 Ω
    Test Port Cables, Flexible, Ruggedized, Phase Stable
    Model Number
    Description
    15NNF50-1.0B
    Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
    15NNF50-1.5B
    Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
    15NN50-1.0B
    Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
    15LL50-1.0A
    Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
    15LLF50-1.0A
    Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
    15KK50-1.0A
    Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
    15KKF50-1.0A
    Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
    3671KFS50-60
    Test Port Cable, Flexible, Phase Stable, DC to 26.5 GHz, K(f) to 3.5 mm(m), 63.5 cm, 50 Ω
    3671KFK50-60
    Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 63.5 cm (25 in), 50 Ω
    3671KFKF50-60
    Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(f), 63.5 cm (25 in), 50 Ω
    3671KFK50-100
    Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 1 m (38 in), 50 Ω
    806-304-R
    Flexible Phase Stable Cable, DC to 40 GHz, 36 in (91.5 cm), K(m) – K(f), 50Ω
    806-423-R
    Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(f) – K(f), 50 Ω
    806-424-R
    Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(m) – K(f), 50 Ω
    806-425-R
    Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(f) – K(f), 50 Ω
    806-426-R
    Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(m) – K(f), 50 Ω
    Phase-Stable 18 GHz, 40 GHz, and 43.5 GHz Semi-Rigid Cables (Armored)
    Model Number
    Description
    3670N50-1
    Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
    3670N50-2
    Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
    3670NN50-1
    Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
    3670NN50-2
    Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
    3670K50A-1
    Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
    3670K50A-2
    Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
    Accessories
    USB Power Sensors
    Model Number
    Description
    MA24106A
    True-RMS USB Power Sensor, 50 MHz 至 6 GHz
    MA24108A
    True-RMS USB Power Sensor, 10 MHz 至 8 GHz
    MA24118A
    True-RMS USB Power Sensor, 10 MHz 至 18 GHz
    MA24126A
    True-RMS USB Power Sensor, 10 MHz 至 26 GHz
    MA24330A
    Microwave CW USB Power Sensor, 10 MHz 至 33 GHz
    MA24340A
    Microwave CW USB Power Sensor, 10 MHz 至 40 GHz
    MA24350A
    Microwave CW USB Power Sensor, 10 MHz 至 50 GHz
    Tools
    Model Number
    Description
    01-200
    Calibrated Torque End Wrench, GPC-7 and Type N
    01-201
    Torque End Wrench, 5/16 in, 0.9 N·m (8 lbf·in)
    (for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
    01-203
    Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in) (for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
    01-204
    End Wrench, 5/16 in, Universal, Circular, Open-ended
    (for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
    Third Party Solutions
    Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.
    Material Measurements
    AET, Inc
    Providing Resonant Cavity and Open Coaxial Resonator material measurement solutions with MS46122B.
    Microwave Dielectric Measurement System
    Compass Technology
    Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz 至 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.
    Anritsu and Compass Technology Group Material Measurements Solutions
    Compass Technology Group VectorStar Integration [video]
    Keycom Technologies
    Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.
    Anritsu and Keycom Material Measurement Solution
    SWISSto12
    Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.
    Anritsu and SWISSto12 Material Measurement Solution
    Delta-L PCB insertion loss testing
    Polar Instruments
    Provides an integrated test solution for Delta-L PCB insertion loss testing.
    Atlas Delta-L Insertion Loss Test System for Anritsu ShockLine MS46524B
    典型应用
    • Differential Devices
    • Cables
    • Connectors
    • PCBs
    • Automotive
    • RF (FAKRA) connectors
    • Driver assistance radar
    • Mobile
    • UE – micro coaxial RF connectors
    • UE – antennas, switches, diplexers
    • 5G network components
    • General Purpose
    • Passive Device Testing
    • Connectors
    • Cables
    • Electromechanical
    • Switches
    • Attenuators
    型号与选件
    • 选项：说明
    • MS46524B-010：50 kHz 至 8.5 GHz
    • MS46524B-020：50 kHz 至 20 GHz
    • MS46524B-043：50 kHz 至 43.5 GHz
    • MS46524B-001：机架式安装，添加了把手并去除了脚轮，搁架安装到 19 英寸通用机架中
    • MS46524B-002：时域带有按时选通功能
    • MS46522B-024：Universal Fixture Extraction
    • MS46524B-061：偏置节（端口 1，2，3，4）（MS46524B仅可用选件10）
    资源下载
    • MS46524B ShockLine 4 端口高性能矢量网络分析仪 详细指标见 MS46524B ShockLine 4 端口高性能矢量网络分析仪 详细指标页。
    • 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、ShockLine MS46524B Quick Fact Sheet（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）
    注：以上内容与指标取自安立官网该产品详情页。
    安立 · onetest 仪器资源库





    安立
    MS46524B ShockLine 4 端口高性能矢量网络分析仪 详细指标
    4 端口高性能矢量网络分析仪，频率覆盖 50 kHz 至 43.5 GHz，可测量 16 项单端与混合模式 S 参数，50 MHz 至 1.8 GHz 系统动态范围达 140 dB。
    详细指标
    • 频率范围：50 kHz 至 8.5 GHz（MS46524B-010）；50 kHz 至 20 GHz（MS46524B-020）；50 kHz 至 43.5 GHz（MS46524B-043）
    • 端口数：4 端口
    • S 参数测量：16 项单端与混合模式 S 参数
    • 系统动态范围：50 MHz 至 1.8 GHz 140 dB（标准）/144 dB（典型）；1.8 GHz 至 4 GHz 137 dB（标准）/142 dB（典型）；4 GHz 至 6 GHz 130 dB（标准）/137 dB（典型）
    • 输出功率范围：50 kHz 至 300 kHz 至 30 至 +5 dBm（标准）；300 kHz 至 6 GHz 至 30 至 +15 dBm（标准）；6 GHz 至 8 GHz 至 30 至 +12 dBm（标准）
    • 输出功率准确度：输出 0 dBm 时 ±1.5 dB（50 kHz 至 8.5 GHz）
    • 未校正方向性：50 kHz 至 1 GHz > 21 dB；1 GHz 至 4 GHz > 21 dB；4 GHz 至 8.5 GHz > 15 dB；8.5 GHz 至 43.5 GHz > 15 dB
    • 未校正端口匹配：50 kHz 至 1 GHz > 17 dB；1 GHz 至 4 GHz > 17 dB；4 GHz 至 8.5 GHz > 15 dB；8.5 GHz 至 43.5 GHz > 15 dB
    • 相位噪声：10 kHz 偏置处 –60 dBc/Hz 以下（300 kHz 至 20 GHz）；–50 dBc/Hz 以下（20 GHz 至 43.5 GHz）
    • 频率分辨率：1 Hz
    • 频率稳定度：±0.02 ppm/24 小时；±0.2 ppm/1 个月；±1.0 ppm/1 年
    • 校准方式：12 项 SOLT 校准；SmartCal 自动校准单元
    • 时域测量：选件 MS46524B-002，支持按时选通 TDR 测量
    • 远程控制：LAN 接口，支持 SCPI 命令编程
    • 机箱：3U 高
    型号与选件
    • 选项：说明
    • MS46524B-010：50 kHz 至 8.5 GHz
    • MS46524B-020：50 kHz 至 20 GHz
    • MS46524B-043：50 kHz 至 43.5 GHz
    • MS46524B-001：机架式安装，添加了把手并去除了脚轮，搁架安装到 19 英寸通用机架中
    • MS46524B-002：时域带有按时选通功能
    • MS46522B-024：Universal Fixture Extraction
    • MS46524B-061：偏置节（端口 1，2，3，4）（MS46524B仅可用选件10）
    资源下载
    • MS46524B ShockLine 4 端口高性能矢量网络分析仪 产品介绍见 MS46524B ShockLine 4 端口高性能矢量网络分析仪 产品介绍页。
    • 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、ShockLine MS46524B Quick Fact Sheet（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）
    注：以上内容与指标取自安立官网该产品详情页。
