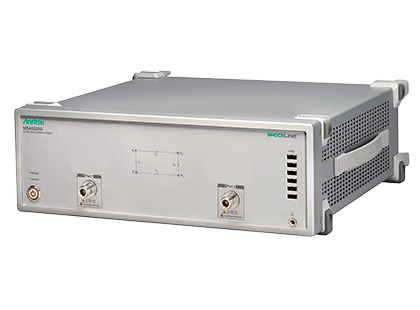

MS46522B 双端口高性能矢量网络分析仪
3U 双端口高性能矢量网络分析仪，频率 50 kHz 至 8.5 / 20 / 43.5 GHz，动态范围最高 140 dB，输出功率最高 +15 dBm，另有 55 GHz 至 92 GHz 的 E 波段选件。
产品简介
MS46522B 是双端口高性能 ShockLine 矢量网络分析仪系列。 此高性能系列拥有不可超越的高价值与高性能，能够提供同类产品中最佳的动态范围，能够降低在多种测试应用（最高 92 GHz）中的测试成本并加快上市速度。 这些测试应用包括设计和制造移动网络设备、移动设备、汽车线缆、高速数据互连与系统集成组件。
MS46522B配置选件10，选件20，或选件43，为ShockLine系列带来了从射频到微波频率的测量功能。这些频率选件结合强大的ShockLine软件，为无源器件测试提供了极具成本效益挑战性的解决方案。
选件82是4端口MS46522B 的E波段频率选件。具有领先于市场的经济性E波段毫米波测量功能。对于只需要E波段频率范围的应用，新的500B系列55-92 GHz的毫米波选件是目前市场上最具价值的，能大量生产E波段组件的解决方案。
对于需要时域分析的应用，选件2和选件22都可使用。选件2可使MS46522B提供实时的带通和低通时域功能。低通时域具有试验数据报告，能够显示随距离或时间变化的实际阻抗。选件22使MS46522B具备基于文件的信号完整性（SI）工具，可调试SI问题和验证电路模型。
MS46522B-010 VNA可添加附加选件。选件51和61，分别为源和接收机访问环路和偏置节选件，给予自定义测试设置最大的灵活性。接收机访问环路改善仪器的本底噪声，降低接收机的压缩点，允许具有高动态范围的要求的DUT测试。偏置节为测试时需要直流偏置的器件测试提供直流电源接口。
MS46522B 系列采用 3U 机箱封装，使用与 ShockLine 系列相同的 GUI、软件、命令语法、驱动程序和编程环境。
核心特点
• Guaranteed performance to 43.5 GHz with Extended K™ ports
• 高输出功率可以测量高衰减设备
• 业界领先的动态范围可以测量超低反射工件
• 出色的方向校正能力能够最小化测量的不确定性
• SmartCal 自动校准装置可以减少校准和设置时间
• 时域带有按时选通选项，能够简化并加快故障识别
• 远程控制的最新 LAN 接口比 GPIB 更快
• ShockLine 系列采用通用的 GUI 和 SCPI 接口
• 源和接收机访问环路和偏置节选件允许最大限度的自定义测试设置
• Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction

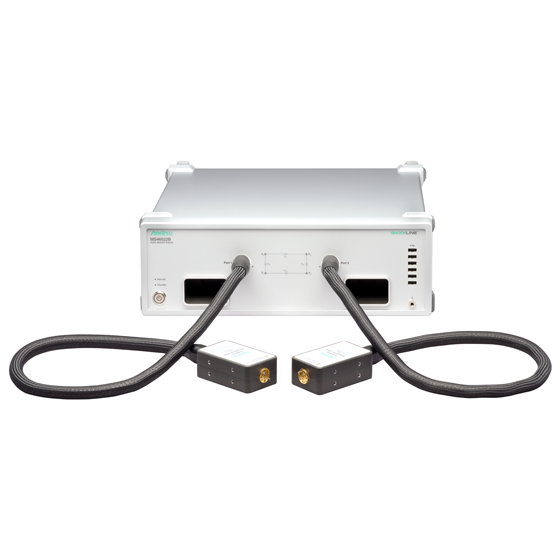

• E波段VNA
• 扩展的频率范围覆盖E波段和V波段的主要部分
• 全部组装的测试系统消除了连接错误，提高了可靠性
• 连接模块直接连接DUT，提高了测量稳定性
功能与结构
Cables and Adapters
Cables and Adapters
Model Number
Description
N120-6
RF Cables, Semi-Rigid, N(m) to N(m), 1 each, 0.01 至 18 GHz, 50 Ω, 15 cm (5.9 in)
NS120MF-6
RF Cables, Semi-Rigid, N(f) to N(f), 1 each, 0.01 至 18 GHz, 50 Ω, 15 cm (5.9 in)
1091-26-R
SMA(m) to N(m), DC to 18 GHz, 50 Ω
1091-27-R
SMA(f) to N(m), DC to 18 GHz, 50 Ω
1091-80-R
SMA(m) to N(f), DC to 18 GHz, 50 Ω
1091-81-R
SMA(f) to N(f), DC to 18 GHz, 50 Ω
34NN50A
Precision Adapter, N(m) to N(m), DC to 18 GHz, 50 Ω
34NFNF50
Precision Adapter, N(f) to N(f), DC to 18 GHz, 50 Ω
34NK50
Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
34NKF50
Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
34NKF50
Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
34NKF50
Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
K220B
Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
K222B
Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
K224B
Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω
SC7260
WR12 to W1(m) Adapter, W1 (1 mm) to WR12 Waveguide
SC7442
WR12 to W1(f) Adapter, W1 (1 mm) to WR12 Waveguide
35WR12WF-EE
Precision Waveguide to Coax Adapter Kit, 56 GHz 至 94 GHz, WR-12 至 1.0 mm(f)
33KK50C
Calibration Grade Adapter, K(m) to K(m), DC to 43.5 GHz, 50 Ω
33KKF50C
Calibration Grade Adapter, K(m) to K(f), DC to 43.5 GHz, 50 Ω
33KFKF50C
Calibration Grade Adapter, K(f) to K(f), DC to 43.5 GHz, 50 Ω
34VFK50A
Precision Adapter, V(f) to K(m), DC to 43.5 GHz, 50 Ω
34VFKF50A
Precision Adapter, V(f) to K(f), DC to 43.5 GHz, 50 Ω
34VK50A
Precision Adapter, V(m) to K(m), DC to 43.5 GHz, 50 Ω
34VKF50A
Precision Adapter, V(m) to K(f), DC to 43.5 GHz, 50 Ω
Test Port Cables, Flexible, Ruggedized, Phase Stable
Model Number
Description
15NNF50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NNF50-1.5B
Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NN50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
15LL50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
15LLF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
15KK50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
15KKF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
3671KFS50-60
Test Port Cable, Flexible, Phase Stable, DC to 26.5 GHz, K(f) to 3.5 mm(m), 63.5 cm, 50 Ω
3671KFK50-60
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 63.5 cm (25 in), 50 Ω
3671KFKF50-60
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(f), 63.5 cm (25 in), 50 Ω
3671KFK50-100
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 1 m (38 in), 50 Ω
806-304-R
Flexible Phase Stable Cable, DC to 40 GHz, 36 in (91.5 cm), K(m) – K(f), 50Ω
806-423-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(f) – K(f), 50 Ω
806-424-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(m) – K(f), 50 Ω
806-425-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(f) – K(f), 50 Ω
806-426-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(m) – K(f), 50 Ω
Phase-Stable 18 GHz, 40 GHz, and 43.5 GHz Semi-Rigid Cables (Armored)
Model Number
Description
3670N50-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670N50-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670NN50-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670NN50-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670K50A-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
3670K50A-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
Accessories
USB Power Sensors
Model Number
Description
MA24106A
True-RMS USB Power Sensor, 50 MHz 至 6 GHz
MA24108A
True-RMS USB Power Sensor, 10 MHz 至 8 GHz
MA24118A
True-RMS USB Power Sensor, 10 MHz 至 18 GHz
MA24126A
True-RMS USB Power Sensor, 10 MHz 至 26 GHz
MA24330A
Microwave CW USB Power Sensor, 10 MHz 至 33 GHz
MA24340A
Microwave CW USB Power Sensor, 10 MHz 至 40 GHz
MA24350A
Microwave CW USB Power Sensor, 10 MHz 至 50 GHz
Tools
Model Number
Description
01-200
Calibrated Torque End Wrench, GPC-7 and Type N
01-201
Torque End Wrench, 5/16 in, 0.9 N·m (8 lbf·in)
(for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
01-203
Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in) (for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
01-204
End Wrench, 5/16 in, Universal, Circular, Open-ended
(for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
Third Party Solutions
Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.
Material Measurements
Compass Technology
Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz 至 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.
Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
Keycom Technologies
Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.
Anritsu and Keycom Material Measurement Solution
SWISSto12
Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.
Anritsu and SWISSto12 Material Measurement Solution
典型应用
• Mobile
• UE – micro coaxial RF connectors
• UE – Antennas, switches, diplexers, UE Front End Modules (FEM)
• 5G network components
• Automotive
• RF (FAKRA) connectors
• Driver assistance radar
• General Purpose
• Passive Device Testing
• Connectors
• Cables
• Electromechanical
• Switches
• Attenuators
• Couplers
• Filters
• Isolators
• Circulators
型号与选件
• 选项：说明
• MS46522B-010：50 kHz 至 8.5 GHz
• MS46522B-020：50 kHz 至 20 GHz
• MS46522B-043：50 kHz 至 43.5 GHz
• MS46522B-082：55 GHz 至 92 GHz, 1 meter tethers
• MS46522B-083：55 GHz 至 92 GHz, 5 meter tethers
• MS46522B-001：机架式安装，添加了把手并去除了脚轮，搁架安装到 19 英寸通用机架中
• MS46522B-002：时域带有按时选通功能
• MS46522B-024：Universal Fixture Extraction
• MS46522B-061：偏置节（端口 1，2，3，4）（MS46522B仅可用选件10）
资源下载
• MS46522B 双端口高性能矢量网络分析仪 详细指标见 MS46522B 双端口高性能矢量网络分析仪 详细指标页。
• 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）、ShockLine Vector Network Analyzer Family Product Brochure（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS46522B 双端口高性能矢量网络分析仪 详细指标
3U 双端口高性能矢量网络分析仪，频率 50 kHz 至 8.5 / 20 / 43.5 GHz，动态范围最高 140 dB，输出功率最高 +15 dBm，另有 55 GHz 至 92 GHz 的 E 波段选件。
详细指标
• 频率范围：50 kHz 至 8.5 GHz（选件 010）/ 20 GHz（选件 020）/ 43.5 GHz（选件 043）；E 波段选件 082 / 083 为 55 GHz 至 92 GHz
• 端口数：2 个，机箱高度 3U
• 系统动态范围：> 1 MHz 至 50 MHz 100 dB（标准）/ 108 dB（典型）；> 50 MHz 至 1.8 GHz 140 dB / 144 dB；> 1.8 GHz 至 4 GHz 137 dB / 142 dB；> 4 GHz 至 6 GHz 130 dB / 137 dB；> 12 GHz 至 25 GHz 117 dB / 122 dB；> 40 GHz 至 43.5 GHz 110 dB / 120 dB
• 输出功率范围：–30 dBm 至 +15 dBm（> 300 kHz 至 6 GHz）；–30 dBm 至 +6 dBm（> 8.5 GHz 至 40 GHz）；–30 dBm 至 +2 dBm（> 40 GHz 至 43.5 GHz）
• 经校准方向性：≥ 40 dB（70 kHz 至 10 MHz）；≥ 50 dB（2.5 GHz 至 20 GHz）；≥ 48 dB（20 GHz 至 40 GHz）
• 源匹配：≥ 47 dB（10 MHz 至 40 GHz）
• 负载匹配：≥ 50 dB（2.5 GHz 至 20 GHz）；≥ 48 dB（20 GHz 至 40 GHz）
• 反射跟踪：± 0.10 dB（70 kHz 至 10 MHz）；± 0.20 dB（10 MHz 至 2.5 GHz）
• 传输跟踪：± 0.20 dB（70 kHz 至 40 GHz）
• 接收机压缩电平：+15 dBm（> 300 kHz 至 8 GHz）；+10 dBm（> 8 GHz 至 43.5 GHz）
• 高电平噪声：0.0055 dB 幅度、0.04° 相位（> 300 kHz 至 1 GHz）；0.004 dB 幅度、0.05° 相位（> 25 GHz 至 43.5 GHz）
• 中频带宽：10 Hz 至 300 kHz，含 1-2-3-5-7 序列
• 最大数据点数：2 至 20,001 点
• 通道与迹线：16 个通道，每通道最多 16 条迹线；12 个标记 + 1 个参考标记
• 校准方式：SOLT、SOLR、SSLT、SSST、LRL / LRM、TRL / TRM、SmartCal、AutoCal，支持适配器去除
• 接口：千兆以太网 LAN、HDMI 与 Display Port 视频输出、10 MHz 输入与输出 BNC(f)、外部触发输入与输出 BNC(f)（选件 10 带偏置输入）
• 环境与尺寸重量：工作温度 0 °C 至 50 °C；152 mm x 445 mm x 442 mm；8.5 GHz 机型 < 11 kg，20 GHz 与 43.5 GHz 机型 < 13 kg
型号与选件
• 选项：说明
• MS46522B-010：50 kHz 至 8.5 GHz
• MS46522B-020：50 kHz 至 20 GHz
• MS46522B-043：50 kHz 至 43.5 GHz
• MS46522B-082：55 GHz 至 92 GHz, 1 meter tethers
• MS46522B-083：55 GHz 至 92 GHz, 5 meter tethers
• MS46522B-001：机架式安装，添加了把手并去除了脚轮，搁架安装到 19 英寸通用机架中
• MS46522B-002：时域带有按时选通功能
• MS46522B-024：Universal Fixture Extraction
• MS46522B-061：偏置节（端口 1，2，3，4）（MS46522B仅可用选件10）
资源下载
• MS46522B 双端口高性能矢量网络分析仪 产品介绍见 MS46522B 双端口高性能矢量网络分析仪 产品介绍页。
• 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）、ShockLine Vector Network Analyzer Family Product Brochure（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
