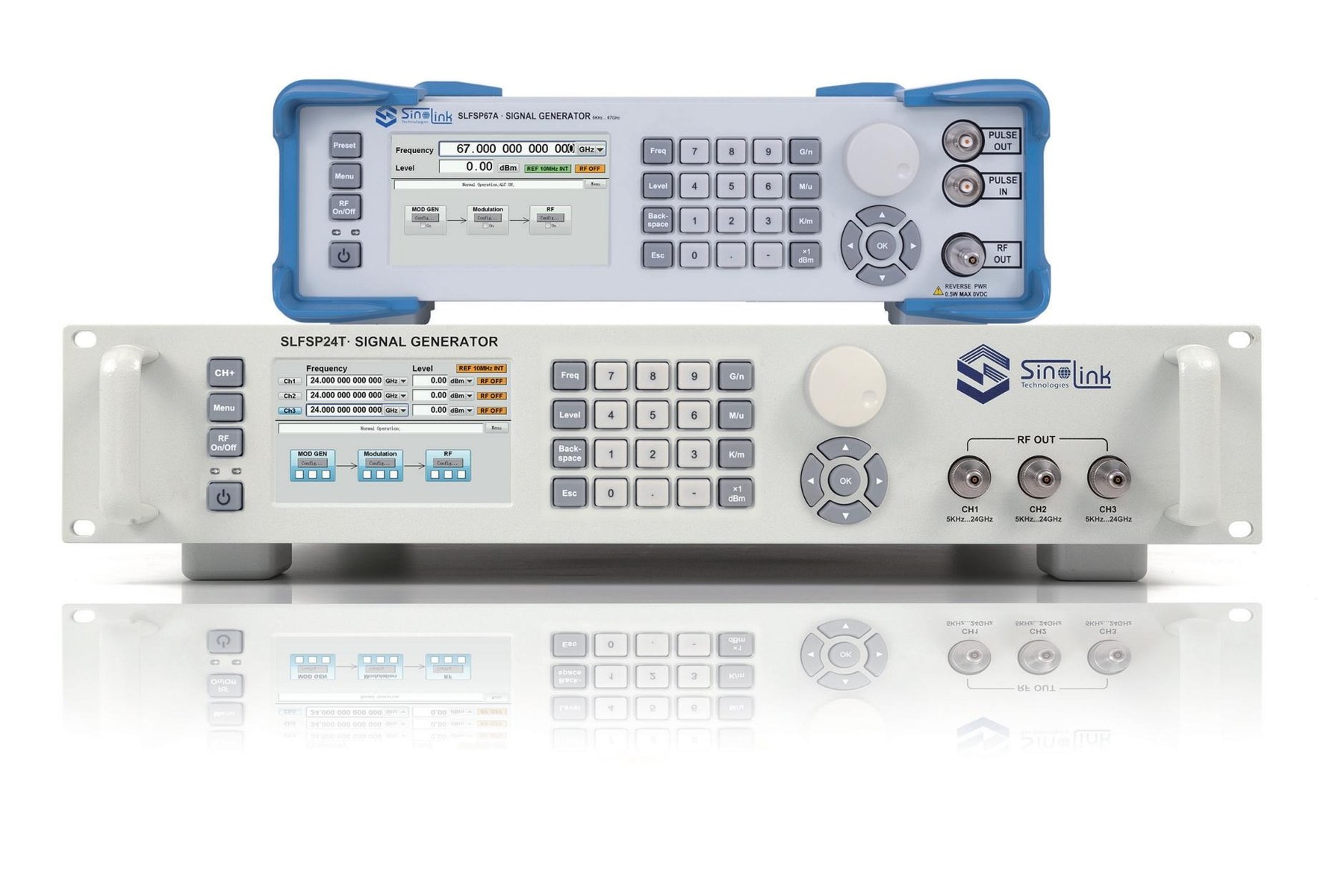

SLFS-Pro系列超低相噪微波信号源是一款超低相噪、高功率的微波信号源，频率覆盖从5kHz至3、6、12、24、40、45和67GHz，频率分辨率可达0.001Hz，并具备窄脉冲调制功能，最小脉宽20ns。该系列具有业内领先的超低相位噪声指标：＜-132dBc/Hz（@10GHz，10kHz偏移，典型值），适用于需要极其纯净射频信号的应用，可出色完成半导体、雷达、量子、卫星通信、无线通信等领域苛刻的组件、模块和系统测试任务。
STZ-LF系列低噪声频率源接收外部5/10MHz频率信号，内置高稳低相噪单元，可为用户提供具有优化相位噪声的10MHz、100MHz频率信号输出。输出路数可灵活组合，满足用户不同的选择。输出正弦波短期稳定性可达<3E-13/s相位噪声 <-115dBc/Hz@1Hz（选件）可选10/100MHz输出
支持200MHz至20GHz任意频率输出支持4路独立输出频率精度≤±1mHz功率稳定度 <0.1dB相位噪声 <-120dBc/Hz@10kHz@10GHz通道相位差波动<2°/d（输出5GHz时测试）
同厂商产品

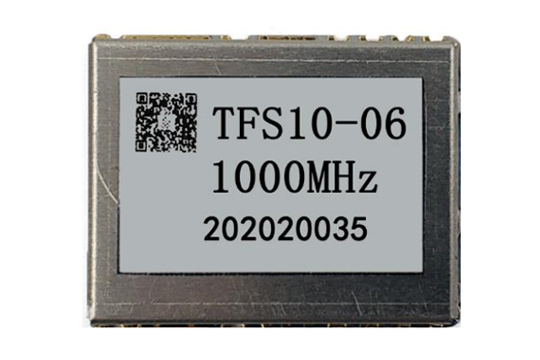

TFS10-06 50MHz至6GHz小体积频率综合器 10MHz步进。贴片频率源的频率输出范围为 50MHz 到 6GHz，最小频率步进为 10MHz。TFS10-06 采用数字锁相环设计，可实现较小的频率步进。具有频率分辨率高、输出频率范围宽、工作稳定、跳频控制方便等优点，同时采用贴片封装，体积小、重量轻，便于集成，适用于微波组件、无线接收机、数字采集系统等微波产品。
SMLO40 1GHz至14.6GHz小体积低相位噪声频率源。低相位噪声频率源SMLO40 特点：输出最高频率 14.6GHz(输出点频)；低相位噪声；低功耗/低杂散；小体积：40*40*12.8mm。小体积 40×40×12.8mm，便于集成。输出最高频率 14.6GHz（点频输出）。低相位噪声：10GHz 处 -113dBc/Hz@1kHz。
SM100-LPN 10MHz输入2路100MHz输出锁相晶振 -160dBc/Hz@1kHz。锁相晶振外部输入10MHz，两路100MHz频率输出，内部集成高稳定度、低相噪恒温晶振，通过内部模拟锁相，最终输出两路低杂散、低相噪100MHz频率，可用于射频模块参考、系统时钟同步等微波产品。外部输入 10MHz，两路 100MHz 输出。
- «
- 1
- »
PDRO50/57L 1GHz至16/44GHz低噪声频率源|西蒙电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西蒙电子 · 成都西蒙电子技术有限公司
PDRO50/57L 1GHz至16/44GHz低噪声频率源
输出最高 44GHz · 相噪最低 -125dBc/Hz@1kHz(10GHz) · 杂散 ≥70dBc · 可输出小数频率
产品简介
PDRO 系列是采用采样锁相（PDRO）架构的低噪声频率源，输出点频最高可达 44GHz，兼具优异的相位噪声、低功耗与低杂散，并支持整数倍频与小数频率两种输出模式，适合为高速 ADC/DAC、卫星探测与高稳定时钟系统提供参考。
核心参数
• 输出频率范围：PDRO50/PDRO50L 1GHz至16GHz；PDRO57/PDRO57L 1GHz至44GHz
• 输出功率：≥10dBm
• 输入参考：100MHz，参考输入功率 +3dBm至+10dBm（L 型 ≥+10dBm）
• 相位噪声基底：标准型 -158dBc/Hz@1kHz；低相噪型 -170dBc/Hz@1kHz
• 杂散抑制：≥70dBc
• 谐波抑制：≥20dBc（16GHz至44GHz 时 1/2 谐波 ≥60dBc）
• 功耗：≤+12V/300mA（标准型）；≤+12V/400mA（L 型，输出 ≥10dBm）
• 外形尺寸：PDRO50/50L 50.8×47.8×15.7mm；PDRO57/57L 57.2×57.2×15.7mm
产品特点
• 输出最高频率 44GHz（点频输出），可选内外参考
• 低相位噪声：10GHz 处标准型 ≤-113dBc/Hz@1kHz，L 型 ≤-125dBc/Hz@1kHz
• 低功耗 / 低杂散：杂散抑制 ≥70dBc
• 支持参考整数倍与小数为频率两种输出模式，小数频分辨率 1Hz
• 锁定时输出 TTL 高电平锁定指示
典型应用
• 高速 ADC/DAC 采样时钟
• 卫星探测与导航
• 高稳定时钟系统
• 微波本振与频率源
选件与型号
• 输出频率（①按参考整数倍或小数频模式指定）、输入参考频率 80MHz/100MHz/120MHz（③）、内外参考 E（外参考输入）/ I（内参考）（④）、输出功率 10dBm（⑤）
资源下载
• 详细指标请见 PDRO50/PDRO57 详细指标页。
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
西蒙电子 · onetest 仪器资源库
西蒙电子 · 成都西蒙电子技术有限公司
PDRO50/57L 1GHz至16/44GHz低噪声频率源
详细指标
产品简介
PDRO 系列是采用采样锁相（PDRO）架构的低噪声频率源，输出点频最高可达 44GHz，兼具优异的相位噪声、低功耗与低杂散，并支持整数倍频与小数频率两种输出模式，适合为高速 ADC/DAC、卫星探测与高稳定时钟系统提供参考。
详细指标
型号选择
• PDRO50：输出频率范围 1GHz至16GHz，外形尺寸 50.8×47.8×15.7mm
• PDRO57：输出频率范围 1GHz至44GHz，外形尺寸 57.2×57.2×15.7mm
• PDRO50L：低相位噪声型，输出频率范围 1GHz至16GHz，外形尺寸 50.8×47.8×15.7mm
• PDRO57L：低相位噪声型，输出频率范围 1GHz至44GHz，外形尺寸 57.2×57.2×15.7mm
• PDRO50 / PDRO57：输入参考 100MHz / -157dBc/Hz@1kHz；参考输入功率 +3dBm至+10dBm
• PDRO50L / PDRO57L：输入参考 100MHz / -170dBc/Hz@1kHz；参考输入功率 ≥+10dBm
通用电性能指标
• 输出功率：≥10dBm（两种型号均 ≥10dBm）
• 系统相位噪声基底（标准型）：100Hz -140dBc/Hz｜1kHz -158dBc/Hz｜10kHz -165dBc/Hz｜100kHz -165dBc/Hz
• 系统相位噪声基底（L 型）：100Hz -140dBc/Hz｜1kHz -170dBc/Hz｜10kHz -180dBc/Hz｜100kHz -180dBc/Hz
• 杂散抑制：≥70dBc
• 谐波抑制：≥20dBc
• 谐波特别说明：输出频率为 16GHz至44GHz 时，1/2 谐波 ≥60dBc
• 功耗：标准型 ≤+12V/300mA；L 型 ≤+12V/400mA（输出功率 ≥10dBm 条件下）
• 锁定指示：锁定时输出 TTL 高电平
PDRO（标准型）相位噪声（dBc/Hz）
• 频偏100Hz：1GHz -108｜2GHz -102｜4GHz -96｜10GHz -88｜16GHz -83｜20GHz -80｜28GHz -78｜36GHz -76｜44GHz -72
• 频偏1kHz：1GHz -133｜2GHz -126｜4GHz -120｜10GHz -113｜16GHz -102｜20GHz -104｜28GHz -102｜36GHz -95｜44GHz -93
• 频偏10kHz：1GHz -135｜2GHz -131｜4GHz -126｜10GHz -120｜16GHz -105｜20GHz -113｜28GHz -110｜36GHz -97｜44GHz -93
• 频偏100kHz：1GHz -135｜2GHz -131｜4GHz -126｜10GHz -120｜16GHz -110｜20GHz -113｜28GHz -110｜36GHz -103｜44GHz -102
• 频偏1MHz：1GHz -140｜2GHz -140｜4GHz -140｜10GHz -140｜16GHz -140｜20GHz -134｜28GHz -131｜36GHz -130｜44GHz -130
• 实测（9.4GHz）：1kHz -119.26 dBc/Hz；10kHz -126.60 dBc/Hz；100kHz -130.82 dBc/Hz；1MHz -155.66 dBc/Hz
PDRO50L/57L（低相位噪声型）相位噪声（dBc/Hz）
• 频偏100Hz：1GHz -120｜5GHz -105｜10GHz -99｜20GHz -93｜44GHz -86
• 频偏1kHz：1GHz -145｜5GHz -131｜10GHz -125｜20GHz -119｜44GHz -112
• 频偏10kHz：1GHz -154｜5GHz -138｜10GHz -132｜20GHz -126｜44GHz -120
• 频偏100kHz：1GHz -156｜5GHz -139｜10GHz -134｜20GHz -128｜44GHz -122
• 频偏1MHz：1GHz -174｜5GHz -156｜10GHz -148｜20GHz -142｜44GHz -136
供电与环境特性
• 工作电压：+12V
• 工作温度：-40℃ 至 +70℃
• 储存温度：-55℃ 至 +85℃
外形尺寸
• PDRO50 / PDRO50L：50.8 × 47.8 × 15.7 mm
• PDRO57 / PDRO57L：57.2 × 57.2 × 15.7 mm
产品订货编号
• 编号规则：PDROXX - XXXX - 100 - E/I - 10
• ① 型号：PDRO50（50.8×47.8×15.7 mm，1GHz至16GHz）｜PDRO57（57.2×57.2×15.7 mm，1GHz至44GHz）
• ② 输出频率：PDRO 输出频率；参考整数倍和小数频两种模式，小数频的频率分辨率为 1Hz
• ③ 输入参考频率：80MHz / 100MHz / 120MHz
• ④ 内外参考：E 代表外参考输入；I 代表内参考
• ⑤ 输出功率：输出功率选择范围 10dBm
资源下载
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
