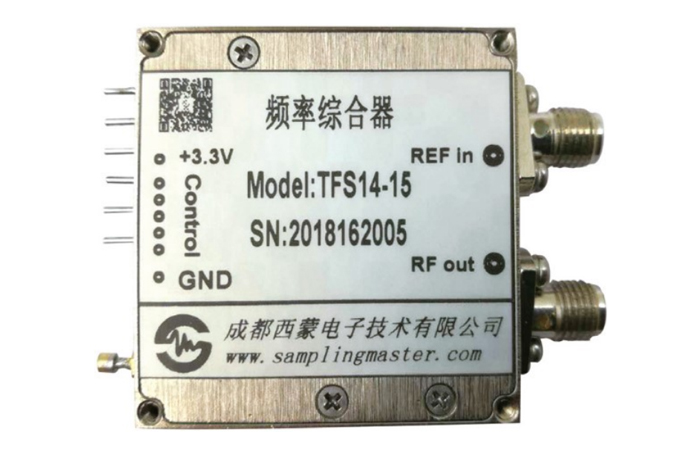

TFS14-15 200MHz至15GHz小步进频率综合器 1Hz步进。频率综合器的频率输出范围为 200MHz 到 15GHz，输出频率的最小步进为 1Hz，TFS14-15 采用数字锁相环设计，可实现较小的频率步进，具有频率分辨率高、输出频率范围宽、工作稳定、控制方便等优点，同时腔体尺寸为 38*38*10mm，体积小便于集成，适用于微波组件、无线接收机、数字采集系统等微波产品。

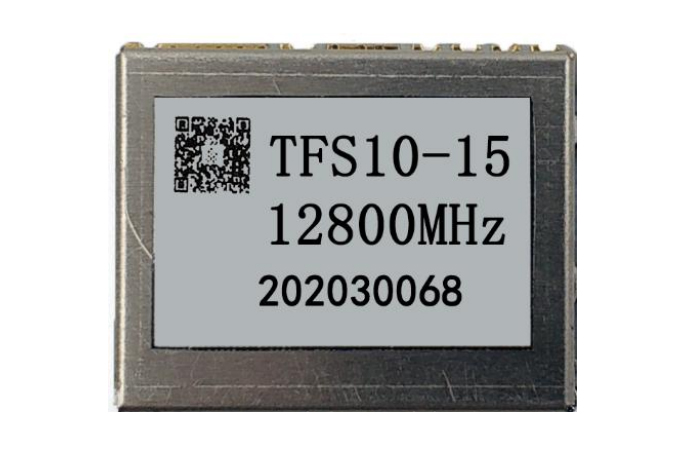

TFS10-15 200MHz至15GHz小体积频率综合器 10MHz步进。贴片频率源的频率输出范围为 200MHz 到 15GHz，最小频率步进为 10MHz，TFS10-15 采用数字锁相环设计，可实现较小的频率步进。具有频率分辨率高、输出频率范围宽、工作稳定、跳频控制方便等优点。同时采用贴片封装，体积小、重量轻，便于集成，适用于微波组件、无线接收机、数字采集系统等微波产品。
TFS10-06 50MHz至6GHz小体积频率综合器 10MHz步进。贴片频率源的频率输出范围为 50MHz 到 6GHz，最小频率步进为 10MHz。TFS10-06 采用数字锁相环设计，可实现较小的频率步进。具有频率分辨率高、输出频率范围宽、工作稳定、跳频控制方便等优点，同时采用贴片封装，体积小、重量轻，便于集成，适用于微波组件、无线接收机、数字采集系统等微波产品。
- «
- 1
- »
SMLO40 1GHz至14.6GHz小体积低相位噪声频率源|西蒙电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西蒙电子 · 成都西蒙电子技术有限公司
SMLO40 1GHz至14.6GHz小体积低相位噪声频率源
1GHz 至 14.6GHz · 输出 ≥10dBm · 杂散抑制 ≥70dBc · 40×40×12.8mm
产品简介
SMLO40 是一款小体积低相位噪声频率源，输出频率范围 1GHz 至 14.6GHz（点频输出），输出功率 ≥10dBm，杂散抑制 ≥70dBc、谐波抑制 ≥20dBc。外形尺寸仅 40×40×12.8mm，功耗 ≤+12V/300mA，适合集成到变频器、测试设备与数字数据转换器时钟等系统。
核心参数
• 输出频率范围：1GHz 至 14.6GHz（点频输出）
• 输出功率：≥10dBm（可选 3dBm 至 10dBm）
• 输入参考频率 / 相噪：100MHz / -150dBc/Hz@1kHz（参考输入功率 -3dBm 至 +10dBm）
• 相位噪声（10GHz）：-113dBc/Hz@1kHz；-117dBc/Hz@10kHz
• 杂散 / 谐波抑制：杂散抑制 ≥70dBc；谐波抑制 ≥20dBc
• 功耗：≤+12V/300mA（输出功率 ≥10dBm）
• 锁定指示：锁定时输出 TTL 高电平
• 外形尺寸：40 × 40 × 12.8 mm
产品特点
• 小体积 40×40×12.8mm，便于集成
• 输出最高频率 14.6GHz（点频输出）
• 低相位噪声：10GHz 处 -113dBc/Hz@1kHz
• 低功耗 / 低杂散：功耗 ≤+12V/300mA，杂散抑制 ≥70dBc
• 射频连接器 SMA-K 可拆卸，所有波针在同一平面，方便集成
典型应用
• 变频器本振
• 测试设备参考源
• 高速数字数据转换器时钟
• 小型化射频系统
选件与型号
• 型号选择 SMLO40 - XXXX - 100 - E - 10：② 输出频率（为参考整数倍）；③ 输入参考频率（80MHz / 100MHz / 120MHz）；④ 内外参考（E 为外参考输入）；⑤ 输出功率（3dBm 至 10dBm）
资源下载
• 详细指标请见 SMLO40 详细指标页。
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
西蒙电子 · onetest 仪器资源库
西蒙电子 · 成都西蒙电子技术有限公司
SMLO40 1GHz至14.6GHz小体积低相位噪声频率源
详细指标
产品简介
SMLO40 是一款小体积低相位噪声频率源，输出频率范围 1GHz 至 14.6GHz（点频输出），输出功率 ≥10dBm，杂散抑制 ≥70dBc、谐波抑制 ≥20dBc。外形尺寸仅 40×40×12.8mm，功耗 ≤+12V/300mA，适合集成到变频器、测试设备与数字数据转换器时钟等系统。
详细指标
电性能指标
• 型号：SMLO40
• 输出频率范围：1GHz 至 14.6GHz
• 输出功率：≥10dBm
• 输入参考频率 / 相噪：100MHz / -150dBc/Hz@1kHz
• 参考信号输入功率：-3dBm 至 +10dBm
• 输入参考相位噪声（100MHz）：100Hz -130dBc/Hz｜1kHz -160dBc/Hz｜10kHz -165dBc/Hz｜100kHz -165dBc/Hz｜1MHz -170dBc/Hz
• 杂散抑制：≥70dBc
• 谐波抑制：≥20dBc
• 功耗：≤+12V/300mA（输出功率 ≥10dBm）
• 锁定指示：锁定时输出 TTL 高电平
• 工作温度：-40℃ 至 +70℃
• 储存温度：-45℃ 至 +80℃
• 外形尺寸：40 × 40 × 12.8 mm
SMLO40 相位噪声（dBc/Hz）
• 频偏100Hz：1GHz -108｜2GHz -102｜4GHz -96｜8GHz -92｜10GHz -90｜14.6GHz -86
• 频偏1kHz：1GHz -133｜2GHz -126｜4GHz -120｜8GHz -115｜10GHz -113｜14.6GHz -109
• 频偏10kHz：1GHz -135｜2GHz -131｜4GHz -126｜8GHz -120｜10GHz -117｜14.6GHz -113
• 频偏100kHz：1GHz -135｜2GHz -131｜4GHz -126｜8GHz -120｜10GHz -117｜14.6GHz -113
• 频偏1MHz：1GHz -150｜2GHz -144｜4GHz -138｜8GHz -132｜10GHz -130｜14.6GHz -126
• 实测（10GHz）：1kHz -116.31 dBc/Hz；10kHz -121.06 dBc/Hz；100kHz -118.68 dBc/Hz；1MHz -131.99 dBc/Hz
型号选择
• 编号规则：SMLO40 - XXXX - 100 - E - 10
• ① 型号：SMLO40，体积 40×40×12.8，频率范围 1GHz至14.6GHz
• ② 输出频率：代表输出频率，输出频率为参考整数倍
• ③ 输入参考频率：参考频率选择 80MHz / 100MHz / 120MHz
• ④ 内外参考：E 代表外参考输入
• ⑤ 输出功率：输出功率选择范围 3dBm 至 10dBm
• 射频连接器：SMA-K 可拆卸，所有波针在同一平面，方便集成
资源下载
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
