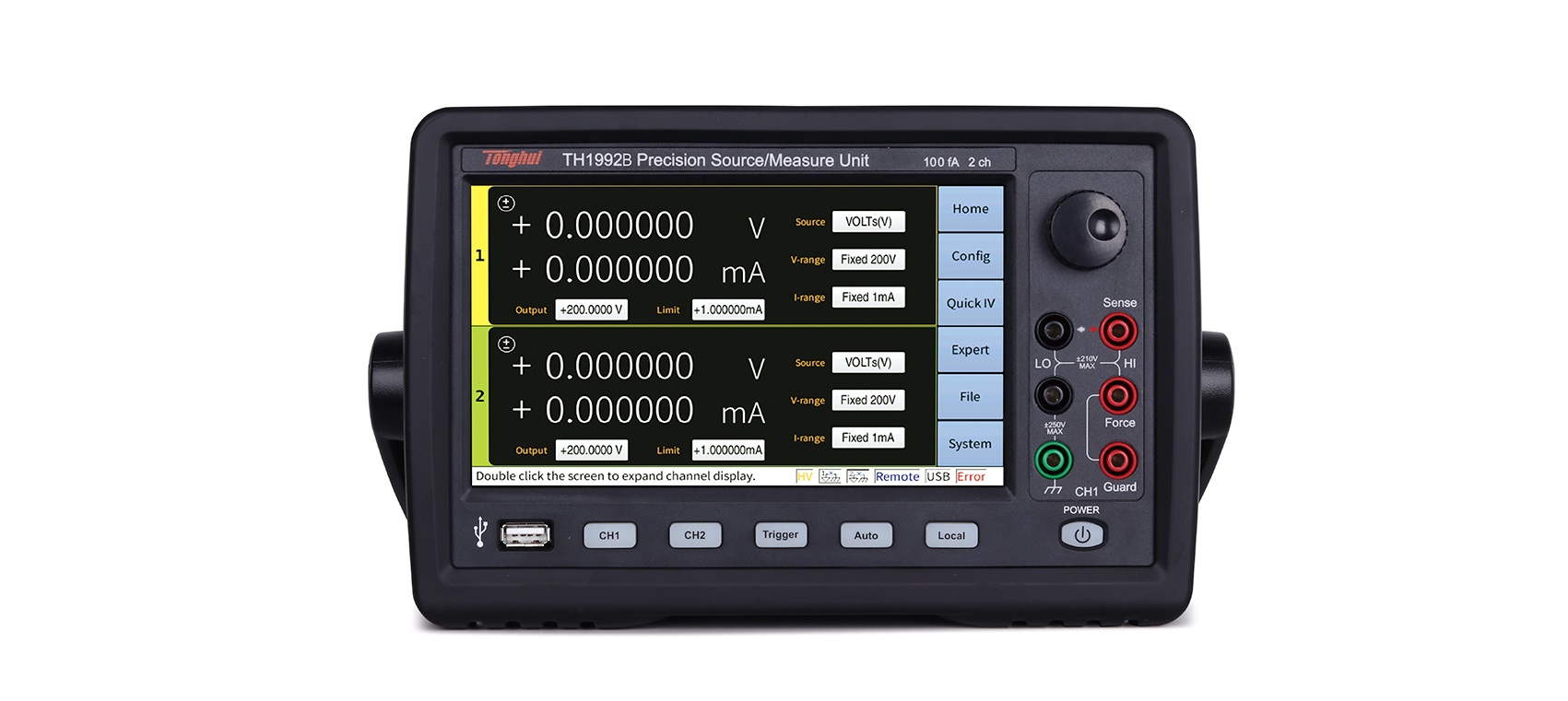

TH1991/TH1992系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。
同厂商产品
S2036H 精密源表（源表） S2036H属于源表类别。联讯仪器 S2036H精密电源/测量单元是紧凑、经济高效的双通道台式电源/测量单元(SMU)，它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(最低1fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。
S2035H 精密源表（源表） S2035H属于源表类别。联讯仪器 S2035H精密电源/测量单元是紧凑、经济高效的单通道台式电源/测量单元(SMU)，它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(最低1fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。
S2022H 精密源表（源表） S2022H属于源表类别。联讯仪器S2022H精密电源/测量单元是紧凑、经济高效的8通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流，能够提供最大±30V、±500 mA（直流/脉冲）输出以及卓越的彩色LCD图形用户界面(GUI)。
- «
- 1
- »
S3012H 单通道精密源表|联讯仪器 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
联讯仪器 Semight
精密源表 S3012H

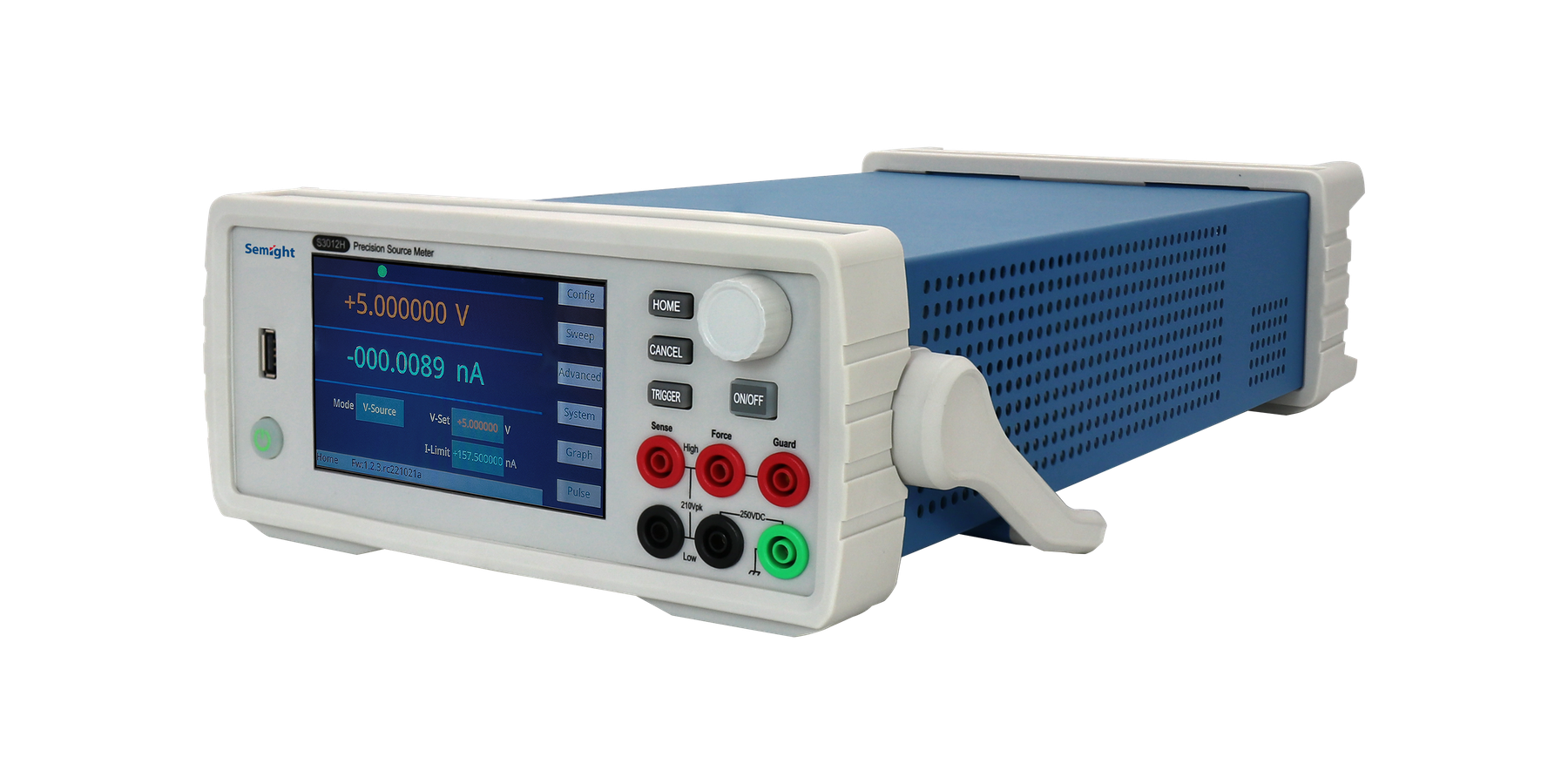

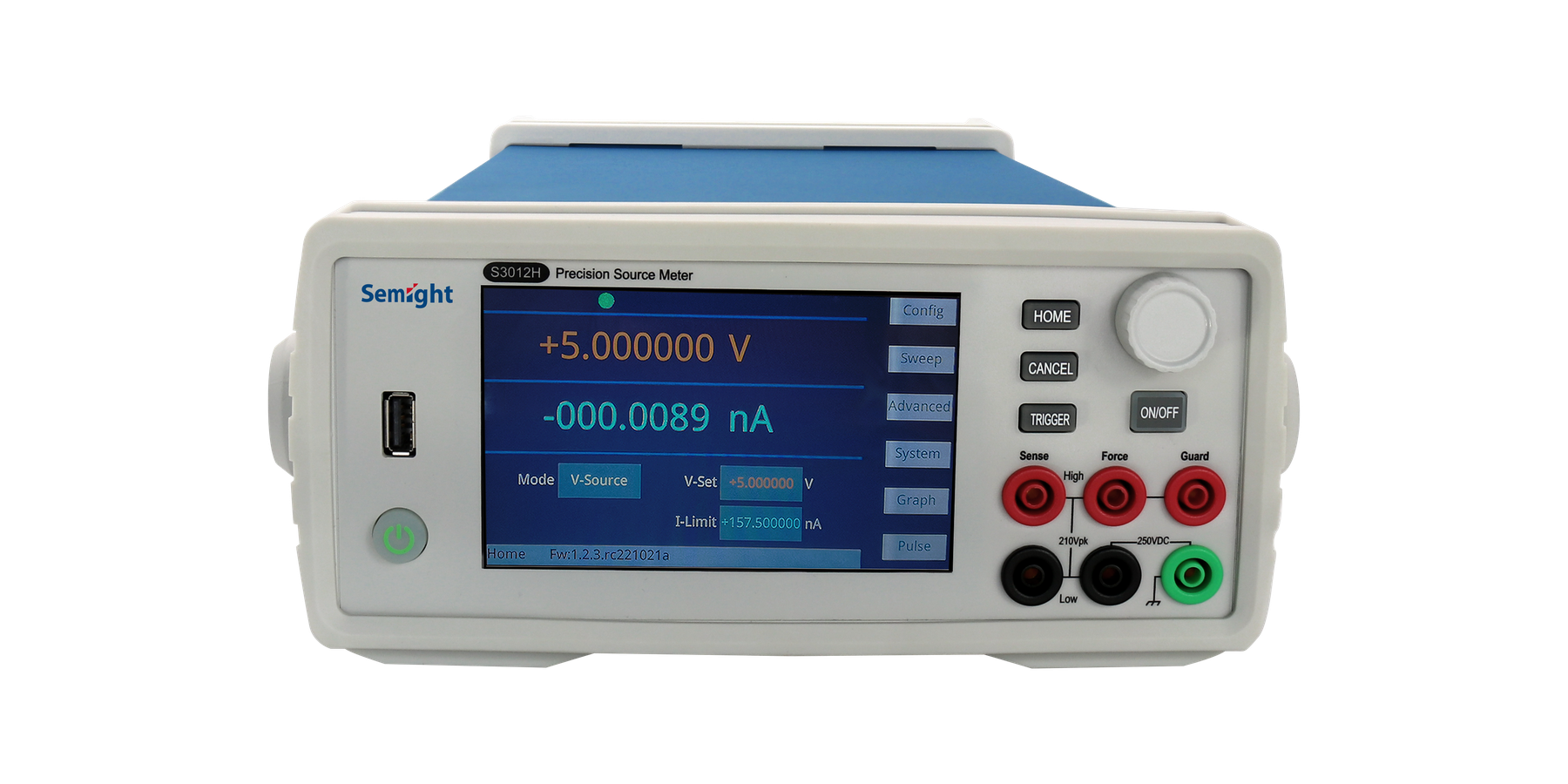

联讯仪器 S3012H 精密电源/测量单元是紧凑、经济高效的单通道高精度源表，标准半机架宽度，丰富的液晶屏操作界面，成为各种高精度高分辨率测试任务的理想选择。
产品简介
联讯仪器 S3012H 精密电源/测量单元是紧凑、经济高效的单通道高精度源表，标准半机架宽度，丰富的液晶屏操作界面，成为各种高精度高分辨率测试任务的理想选择。
核心参数
• 高量程：量程：±200 V、±3 A（直流）、±10 A（脉冲）
• 高分辨率：最小测量分辨率可达100 fA/100 nV
• 高采样率：最高可支持1M的ADC采样率
• 硬件同步：单机多机同步，纯硬件高速同步，可现实多通道低时延同步
功能与优势

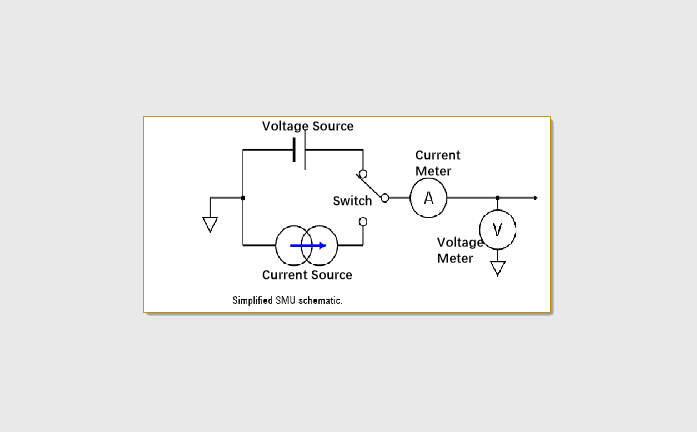

5功能于一身
• 电压源，电流源，电流表，电压表，电子负载

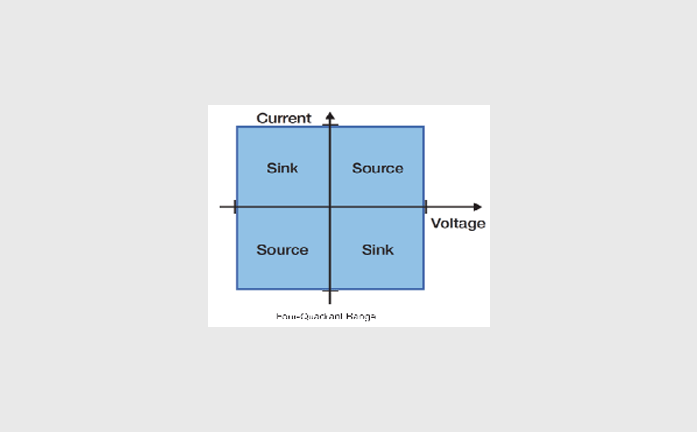

• 一、三象限为源：输出V/I的实际极性跟随源设定；
• 二、四象限为负载：CC和CV配合，当负载用时，负载设定极性与源极性相反；
可测试各种设备
捕获更多的测量数据
• 6 位半的数字分辨率: 精度相当于6 位半数字万用表；
• 100 fA / 100 nV分辨率: 设置与测量 极佳的灵敏度；
• 1M点/秒: 提供高速测量，可以快速设置/数字化率于任意波形发生器/列表扫描；

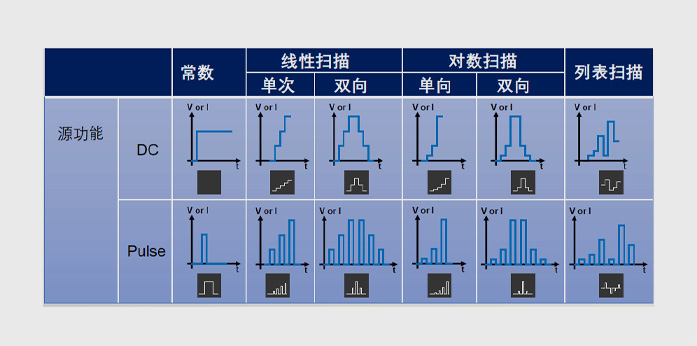

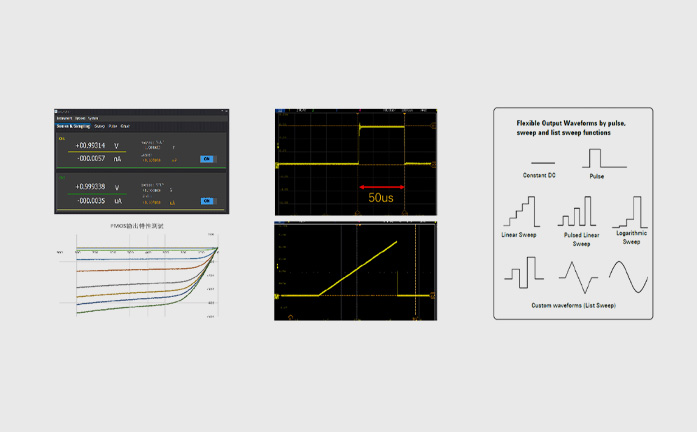

丰富的扫描功能

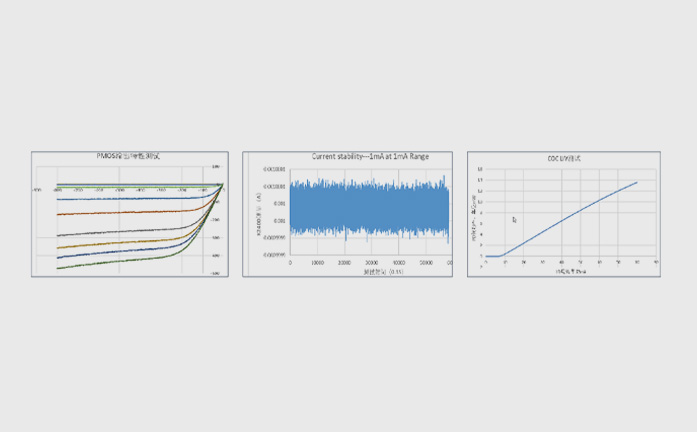

典型应用场景
面向半导体表征、器件 I-V 测试、光电测试等应用场景。
• 半导体表征
• 器件 I-V 测试
• 光电测试
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• S3012H 详细指标见 S3012H 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
精密源表 S3012H 详细指标
联讯仪器 S3012H 精密电源/测量单元是紧凑、经济高效的单通道高精度源表，标准半机架宽度，丰富的液晶屏操作界面，成为各种高精度高分辨率测试任务的理想选择。
产品简介
联讯仪器 S3012H 精密电源/测量单元是紧凑、经济高效的单通道高精度源表，标准半机架宽度，丰富的液晶屏操作界面，成为各种高精度高分辨率测试任务的理想选择。
技术指标
电压源指标
• 电压设置精度：量程 ±200 V【2】；设置分辨率 1 mV；精度 0.02%+30 mV；典型噪声 1.5 mV
• 电压设置精度：量程 ±20 V；设置分辨率 100 μV；精度 0.02%+2 mV；典型噪声 160 μV
• 电压设置精度：量程 ±6 V；设置分辨率 50 μV；精度 0.02%+500 μV；典型噪声 36 μV
• 电压设置精度：量程 ±200 mV；设置分辨率 1 μV；精度 0.02%+120 μV；典型噪声 4 μV
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 单通道最大输出功率：30W：±20V@1.5A；30W：±200V@0.15A；18W：±6V@3A
• 设置时间：<800μs
• 过冲：<±0.1%(6V电压量程，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
• 噪声10Hz-20MHz：<3 mVrms （6V电压源，3A电阻负载）
电流源指标
• 量程：±10 A【3】；设置分辨率 50 μA；精度 0.4%+40 mA；典型噪声 NA
• 量程：±3 A；设置分辨率 15 μA；精度 0.05%+2 mA；典型噪声 40 μA
• 量程：±1.5 A；设置分辨率 10 μA；精度 0.02%+500 μA；典型噪声 20 μA
• 量程：±150 mA；设置分辨率 1 μA；精度 0.02%+25 μA；典型噪声 5 μA
• 量程：±15 mA；设置分辨率 100 nA；精度 0.02%+6 μA；典型噪声 700 nA
• 量程：±1.5 mA；设置分辨率 10 nA；精度 0.02%+250 nA；典型噪声 16 nA
• 量程：±150 μA；设置分辨率 1 nA；精度 0.02%+25 nA；典型噪声 1 nA
• 量程：±15 μA；设置分辨率 100 pA；精度 0.02%+3 nA；典型噪声 140 pA
• 量程：±1.5 μA；设置分辨率 10 pA；精度 0.03%+450 pA；典型噪声 25 pA
• 量程：±150 nA；设置分辨率 1 pA；精度 0.05%+250 pA；典型噪声 5 pA
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 单通道最大输出功率：30W：±20V@1.5A；30W：±200V@0.15A；18W：±6V@3A
• 设置时间：<500 μs
• 过冲：<±0.1%(6V电压量程，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
电压表指标
• 量程：±200 V；显示分辨率 100 μV；精度 0.02%+30 mV
• 量程：±20 V；显示分辨率 10 μV；精度 0.02%+2 mV
• 量程：±6 V；显示分辨率 1μV；精度 0.02%+500 μV
• 量程：±200 mV；显示分辨率 100 nV；精度 0.02%+120 μV
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
电流表指标
• 量程：±10 A【4】；显示分辨率 10 μA；精度 0.4%+25 mA
• 量程：±3 A；显示分辨率 10 μA；精度 0.05%+2 mA
• 量程：±1.5 A；显示分辨率 1 μA；精度 0.02%+500 μA
• 量程：±150 mA；显示分辨率 100 nA；精度 0.02%+25 μA
• 量程：±15 mA；显示分辨率 10 nA；精度 0.02%+6 μA
• 量程：±1.5 mA；显示分辨率 1 nA；精度 0.02%+250 nA
• 量程：±150 μA；显示分辨率 100 pA；精度 0.02%+25 nA
• 量程：±15 μA；显示分辨率 10 pA；精度 0.02%+3 nA
• 量程：±1.5 μA【5】；显示分辨率 1 pA；精度 0.03%+450 pA
• 量程：±150 nA【5】；显示分辨率 100 fA；精度 0.05%+250 pA
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
指标适用条件
【1】精度计算示例：测试200mV量程120mV输出的精度，则允差为：
【2】本仪表有潜在的危险高压(±210 V)输出到HI /Sense HI/Guard端子，为防止电击，在开机前必须做好相关的安全防范措施。请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表。
【3】 10A量程仅支持脉冲模式，精度为典型值
【4】 10A量程仅支持脉冲模式，精度为典型值。
【5】 小电流测量，建议使用三同轴线缆连接：ForceHi接芯线，Guard接内屏蔽层，外屏蔽层接保护地，ForceLo接芯线，内屏蔽层不接，外屏蔽层接保护地，同轴线的额定绝缘电压不小于250V。
资源下载
• S3012H 产品介绍见 S3012H 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
