S2036H 双通道±200V/±3A精密源表 6位半|联讯仪器 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
联讯仪器 Semight
精密源表 S2036H

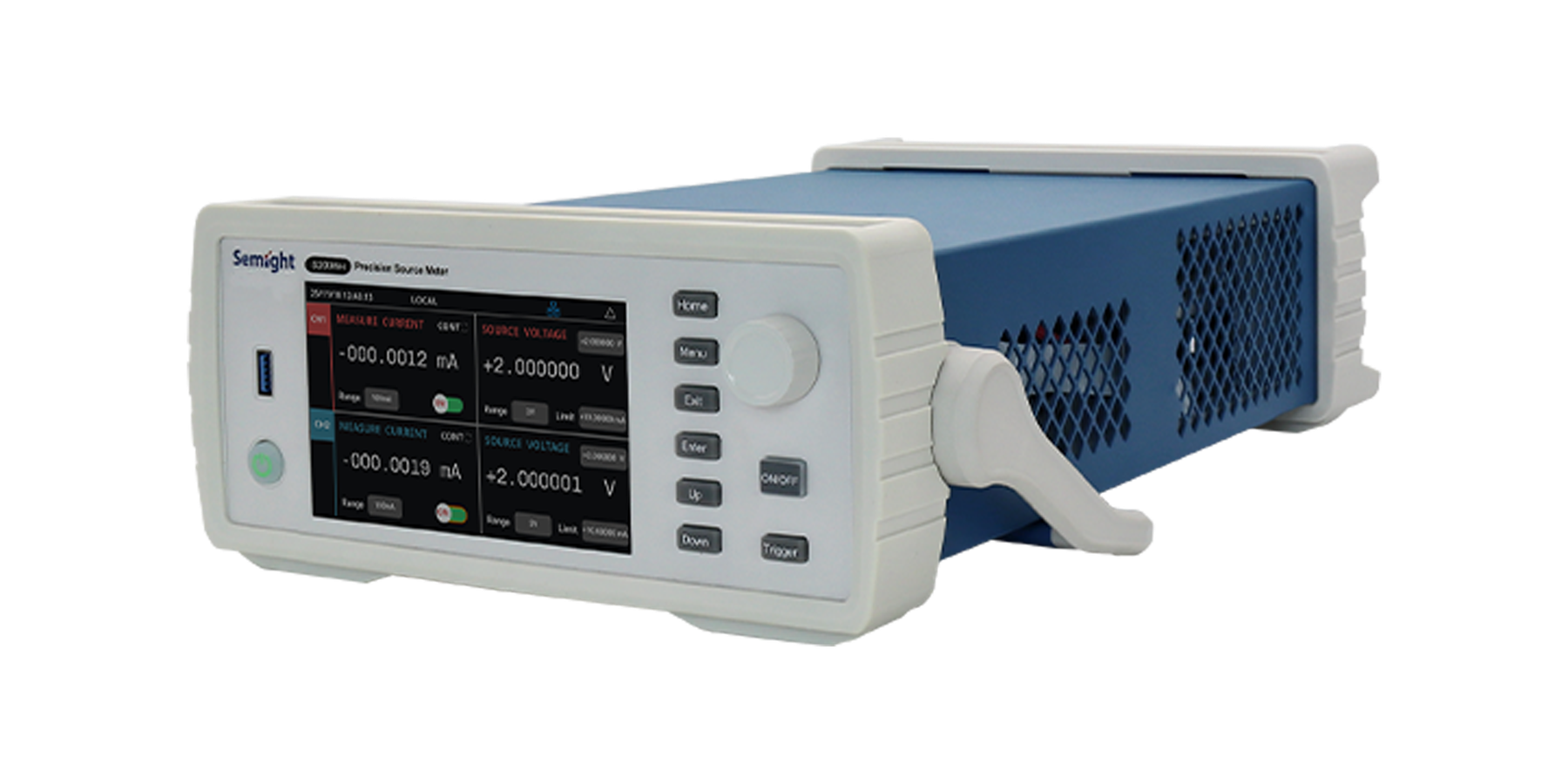

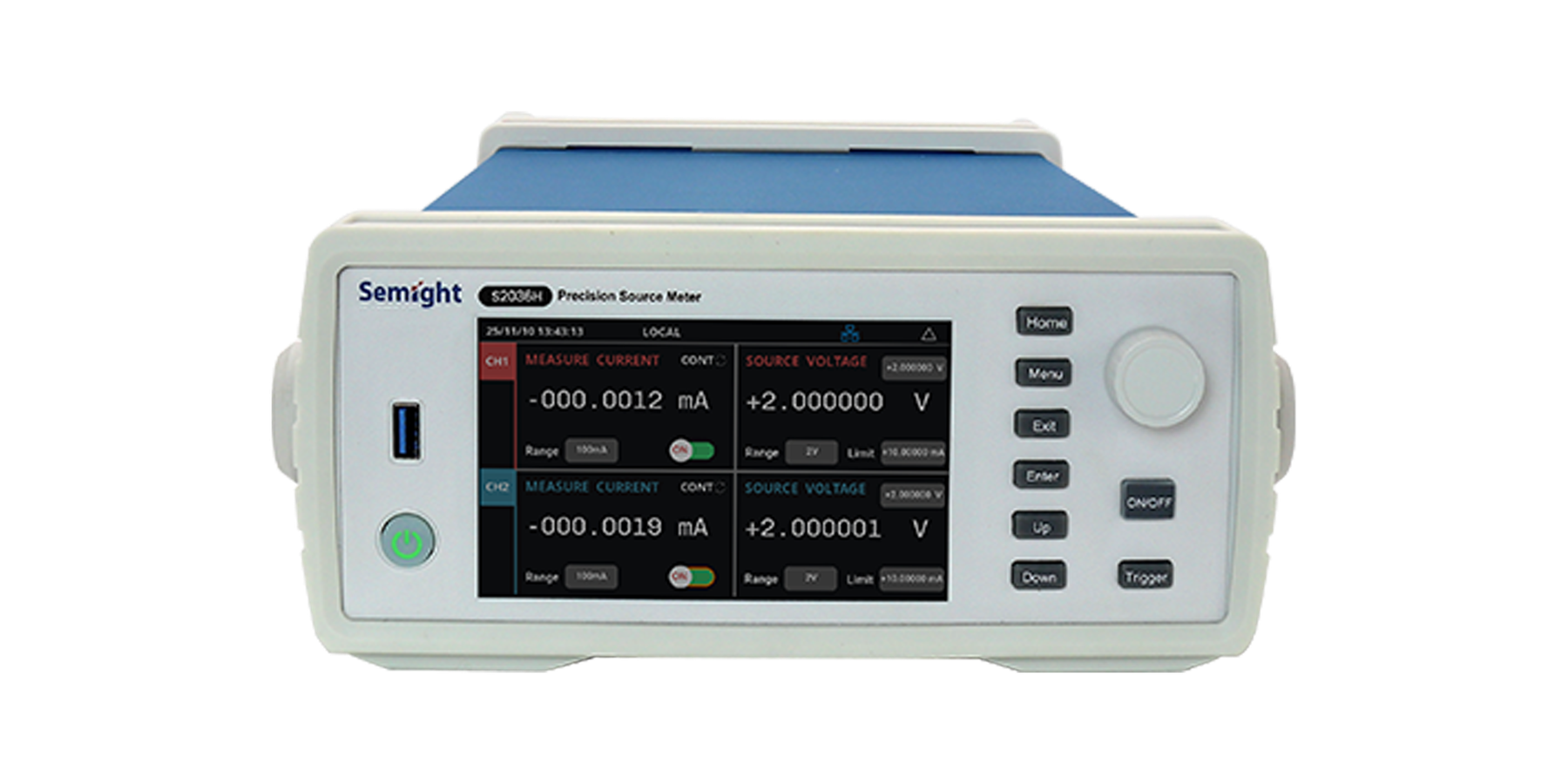

联讯仪器 S2036H精密电源/测量单元是紧凑、经济高效的双通道台式电源/测量单元(SMU)，它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(最低1fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。
产品简介
联讯仪器 S2036H精密电源/测量单元是紧凑、经济高效的双通道台式电源/测量单元(SMU)，它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(最低1fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。
核心参数
• 高量程：量程：±200 V、±1 A（直流）、±3A（脉冲）
• 高分辨率：最小测量分辨率可达1 fA/100 nV
• 高采样率：最高可支持1M的ADC采样率
• 阈值触发：硬件高速IO，可实现阈值触发，实现输出测量值和用户系统的高效交互
功能与优势

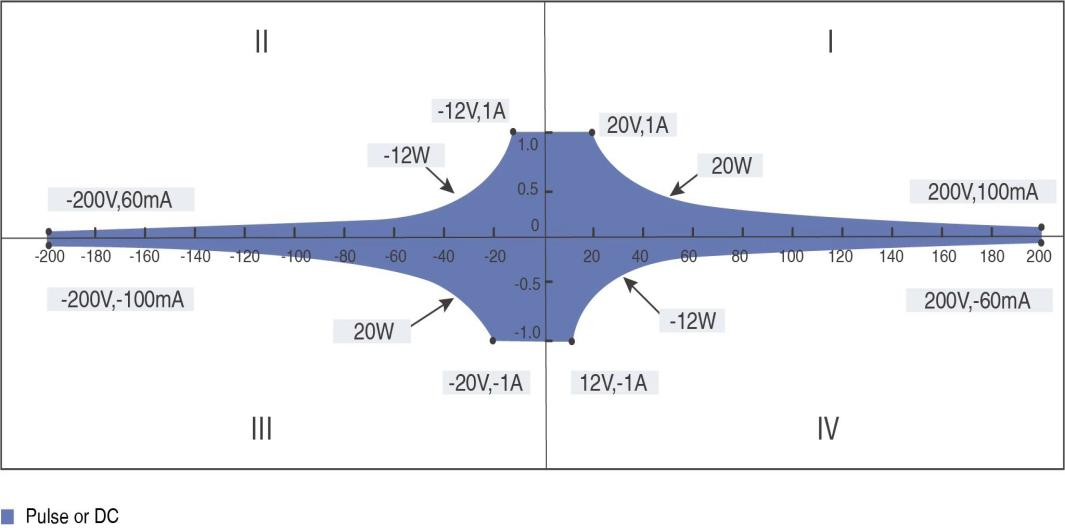

直流I-V输出能力

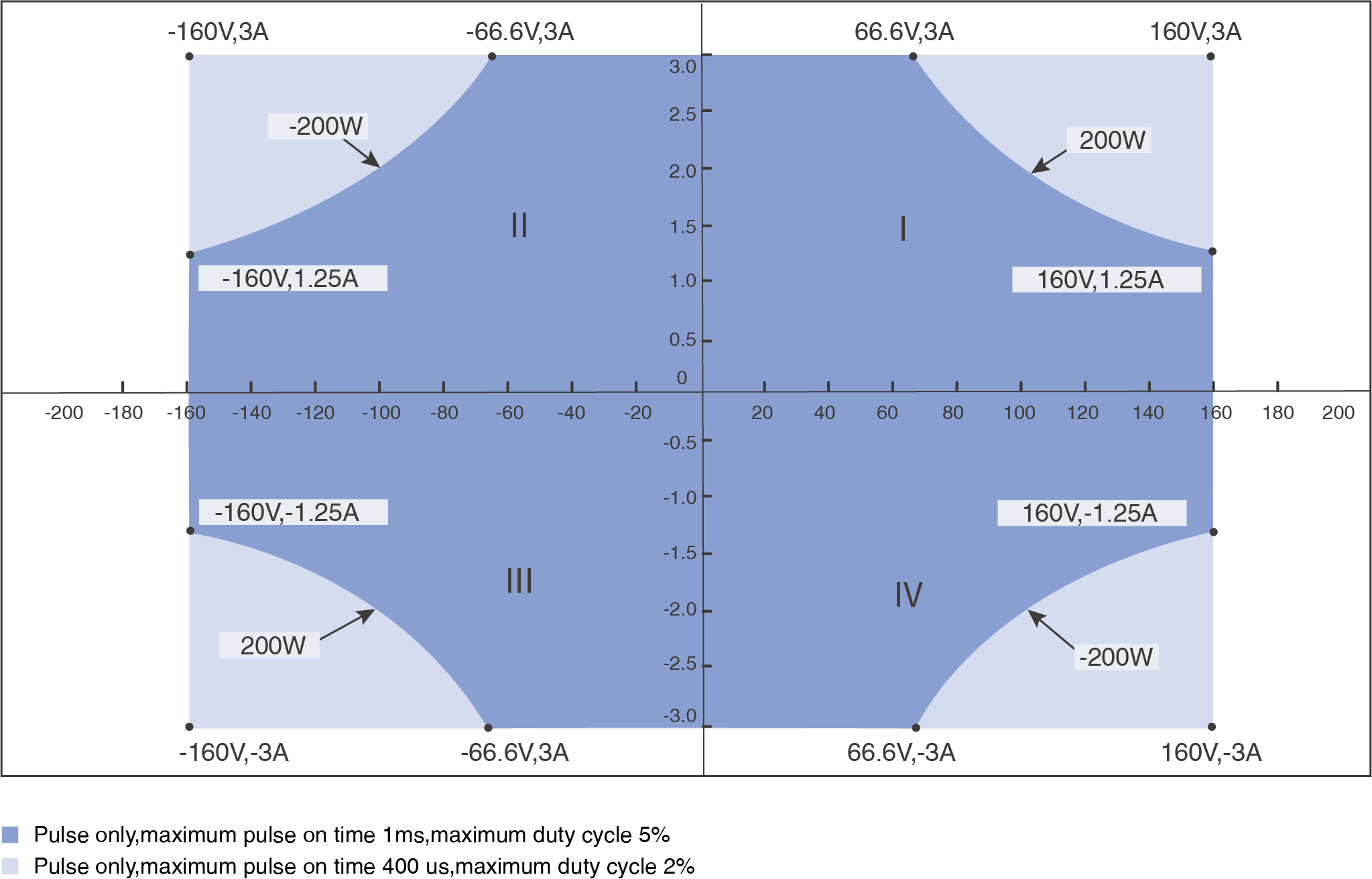

• 脉冲I-V输出能力
典型应用场景
面向半导体表征、器件 I-V 测试、光电测试等应用场景。
• 半导体表征
• 器件 I-V 测试
• 光电测试
资源下载
• S2036H 详细指标见 S2036H 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
精密源表 S2036H 详细指标
联讯仪器 S2036H精密电源/测量单元是紧凑、经济高效的双通道台式电源/测量单元(SMU)，它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(最低1fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。
产品简介
联讯仪器 S2036H精密电源/测量单元是紧凑、经济高效的双通道台式电源/测量单元(SMU)，它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(最低1fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。
技术指标
电压指标
• 量程：±200 V【2】；设置分辨率 100 μV；精度 0.03% + 10 mV；典型噪声 400 μV
• 量程：±40 V；设置分辨率 10 μV；精度 0.03% + 2 mV；典型噪声 100 μV
• 量程：±20 V；设置分辨率 10 μV；精度 0.03% + 1 mV；典型噪声 50 μV
• 量程：±2 V；设置分辨率 1 μV；精度 0.03% + 100 μV；典型噪声 10 μV
• 量程：±0.6 V；设置分辨率 100 nV；精度 0.03% + 50 μV；典型噪声 2 μV
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 过冲：<±0.1%(Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
• 噪声 10Hz-20MHz：<5 mVrms （20 V电压源，1 A电阻负载）
电流指标
• 量程：±3 A【3】；设置分辨率 1 μA；精度 0.03% + 2mA；典型噪声 20 μA
• 量程：±1 A；设置分辨率 100 nA；精度 0.03% + 90 μA；典型噪声 4 μA
• 量程：±100 mA；设置分辨率 10 nA；精度 0.03% + 9 μA；典型噪声 600 nA
• 量程：±10 mA；设置分辨率 1 nA；精度 0.03% + 900 nA；典型噪声 60 nA
• 量程：±1 mA；设置分辨率 100 pA；精度 0.03% + 90 nA；典型噪声 6 nA
• 量程：±100 μA；设置分辨率 10 pA；精度 0.03% + 9 nA；典型噪声 700 pA
• 量程：±1 μA【4】；设置分辨率 100 fA；精度 0.03% + 200 pA；典型噪声 20 pA
• 量程：±10 nA【4】【5】；设置分辨率 10 fA；精度 0.06% + 9 pA；典型噪声 600 fA
• 量程：±1 nA【4】【5】；设置分辨率 1 fA；精度 0.1% + 3 pA；典型噪声 60 fA
• 量程：±100 pA【4】【5】；设置分辨率 1 fA；精度 0.3% + 1 pA；典型噪声 30 fA
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 过冲：<±0.1%(20V电压量程，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
指标适用条件
[1]精度计算示例：测试600mV量程120mV输出的精度，则允差为：
[2]本仪表有潜在的危险高压(±210 V)输出到HI /Sense HI/Guard端子，为防止电击，在开机前必须做好相关的安全防范措施。请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表
[3]3A量程仅支持脉冲模式，精度为典型值
[4]微弱小电流测量，建议保持使用三同轴线缆连接，若使用三同轴端子转为普通接线的输出方式，会影响仪表的电流精度
[5]附加规格条件：NPLC配置10PLC
资源下载
• S2036H 产品介绍见 S2036H 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
