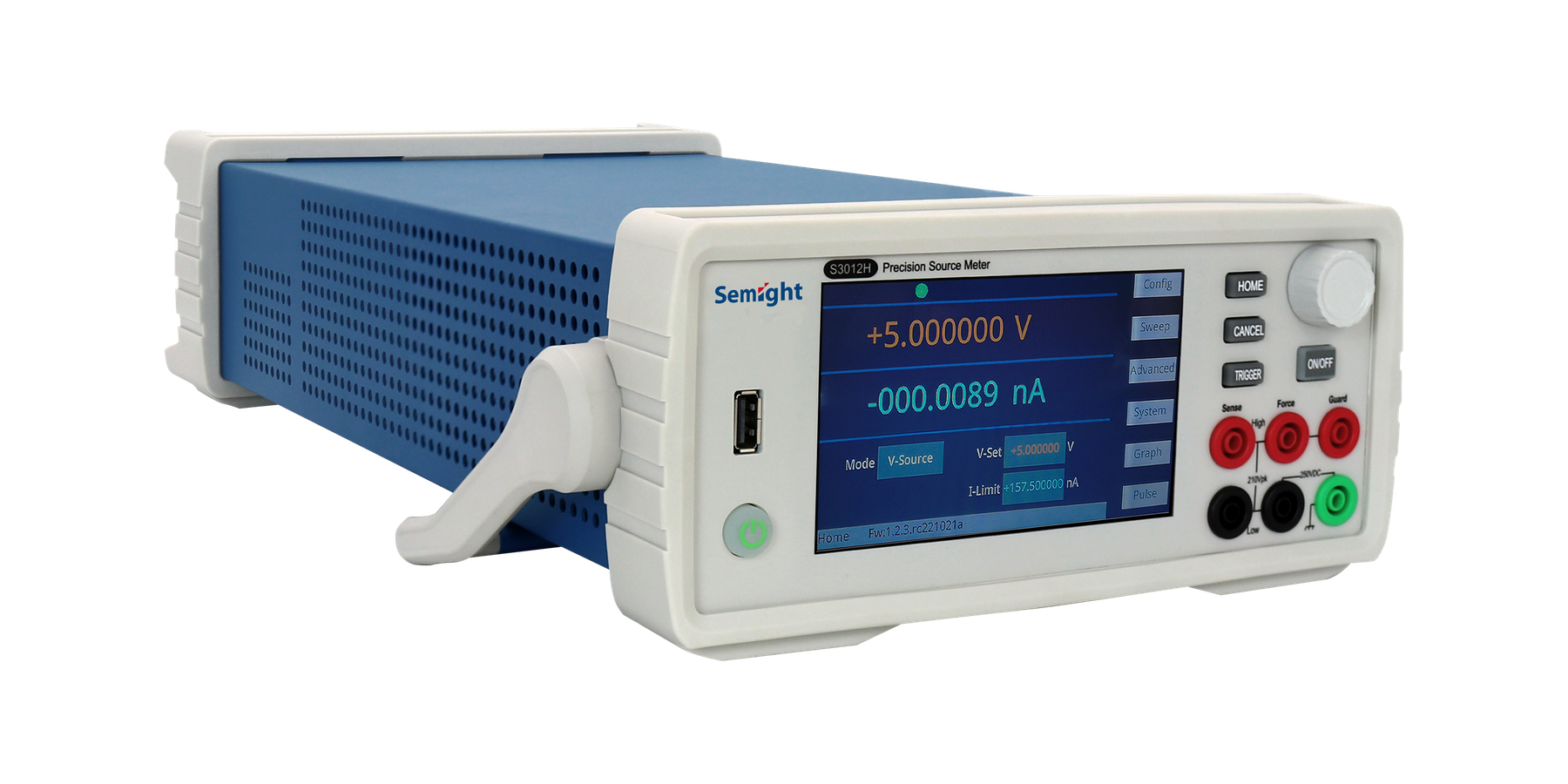

S3012H 精密源表（源表） S3012H属于源表类别。联讯仪器 S3012H 精密电源/测量单元是紧凑、经济高效的单通道高精度源表，标准半机架宽度，丰富的液晶屏操作界面，成为各种高精度高分辨率测试任务的理想选择。
- «
- 1
- »
S2022H 8通道±30V/±500mA精密源表|联讯仪器 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
联讯仪器 Semight
精密源表 S2022H

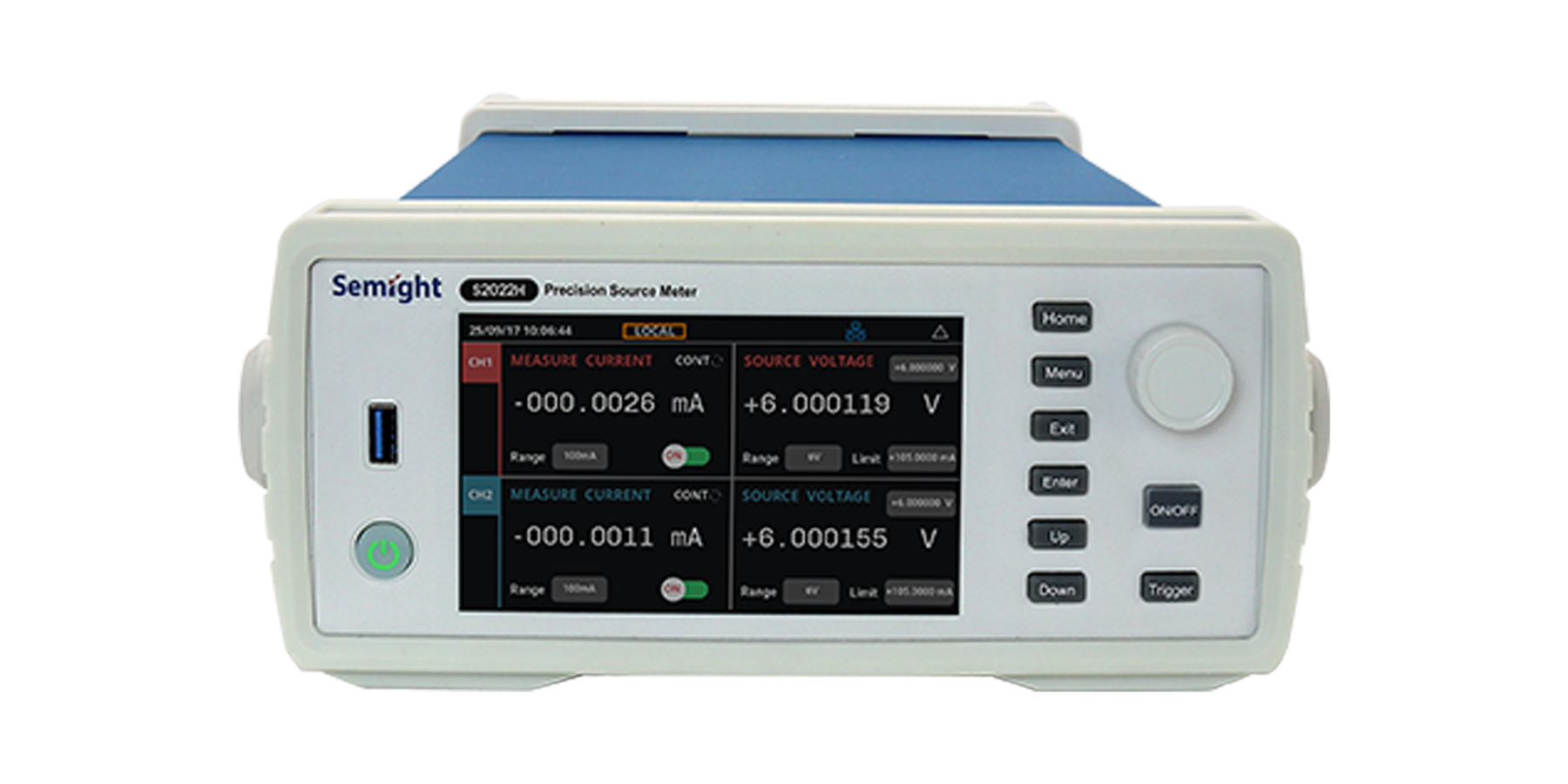

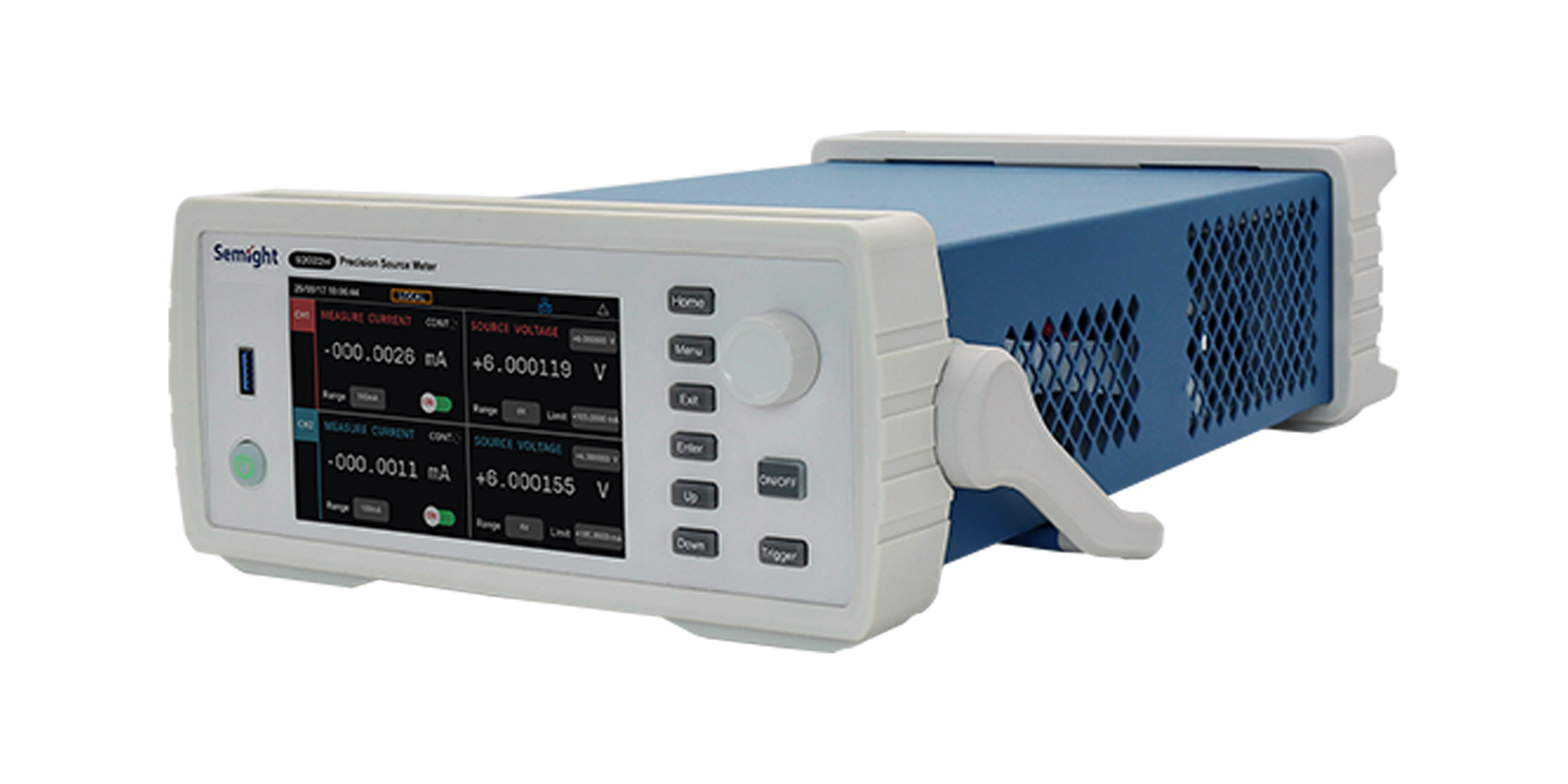

联讯仪器S2022H精密电源/测量单元是紧凑、经济高效的8通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流，能够提供最大±30V、±500 mA（直流/脉冲）输出以及卓越的彩色LCD图形用户界面(GUI)。
产品简介
联讯仪器S2022H精密电源/测量单元是紧凑、经济高效的8通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流，能够提供最大±30V、±500 mA（直流/脉冲）输出以及卓越的彩色LCD图形用户界面(GUI)。
核心参数
• 高量程：量程：±30 V、±500 mA（直流、脉冲）
• 高分辨率：最小测量分辨率可达100 pA/60 μV
• 高采样率：最高可支持500 k的ADC采样率
• 阈值触发：硬件高速IO，可实现阈值触发，实现输出测量值和用户系统的高效交互
功能与优势

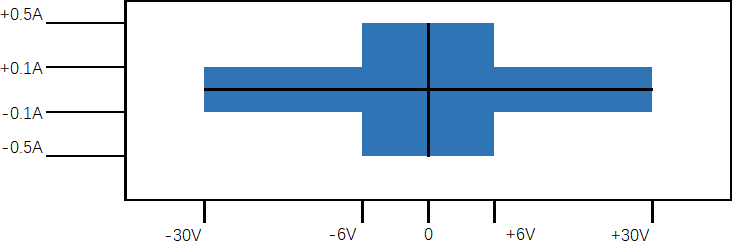

I-V输出能力
典型应用场景
面向半导体表征、器件 I-V 测试、光电测试等应用场景。
• 半导体表征
• 器件 I-V 测试
• 光电测试
资源下载
• S2022H 详细指标见 S2022H 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
精密源表 S2022H 详细指标
联讯仪器S2022H精密电源/测量单元是紧凑、经济高效的8通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流，能够提供最大±30V、±500 mA（直流/脉冲）输出以及卓越的彩色LCD图形用户界面(GUI)。
产品简介
联讯仪器S2022H精密电源/测量单元是紧凑、经济高效的8通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流，能够提供最大±30V、±500 mA（直流/脉冲）输出以及卓越的彩色LCD图形用户界面(GUI)。
技术指标
电压源指标
• 电压设置精度：量程 ±30 V【3】；设置分辨率 1 mV；精度 0.03%+4 mV；典型噪声 1 mV
• 电压设置精度：量程 ±6 V；设置分辨率 200 μV；精度 0.03%+1 mV；典型噪声 100 μV
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 通道【2】：CH1-CH8
• 输出功率：CH1到CH4：单通道最大3W，四通道总功率最大6W CH5到CH8：单通道最大3W，四通道总功率最大6W
• 过冲：<±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
• 噪声 10Hz-20MHz：<3 mVrms，6 V电压源，0.5 A电阻负载
电流源指标
• 量程：±500 mA【4】；设置分辨率 20 μA；精度 0.05% + 100 μA + Vo*25 μA；典型噪声 10 μA
• 量程：±100 mA；设置分辨率 4 μA；精度 0.05% + 10 μA+ Vo*5 μA；典型噪声 1 μA
• 量程：±10 mA；设置分辨率 400 nA；精度 0.05% + 5 μA + Vo*500 nA；典型噪声 100 nA
• 量程：±1 mA；设置分辨率 40 nA；精度 0.05% + 500 nA + Vo*50 nA；典型噪声 10 nA
• 量程：±100 μA；设置分辨率 4 nA；精度 0.05% + 50 nA + Vo*5 nA；典型噪声 1 nA
• 量程：±10 μA；设置分辨率 400 pA；精度 0.05% + 20 nA + Vo*500 pA；典型噪声 150 pA
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 通道【5】：CH1-CH8
• 输出功率：CH1到CH4：单通道最大3W，四通道总功率最大6W CH5到CH8：单通道最大3W，四通道总功率最大6W
• 过冲：<±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
电压表指标
• 电压表精度：量程 ±30 V；测量分辨率 300 μV；精度 0.03%+4 mV
• 电压表精度：量程 ±6 V；测量分辨率 60 μV；精度 0.03%+1 mV
• 温度系数：±（0.15×精度指标）/℃（0℃-18℃，28℃-50℃）
电流表指标
• 量程：±500 mA【6】；测量分辨率 10 μA；精度 0.05% + 100 μA + Vo*25 μA
• 量程：±100 mA；测量分辨率 1 μA；精度 0.05% + 10 μA+ Vo*5 μA
• 量程：±10 mA；测量分辨率 100 nA；精度 0.05% + 5 μA + Vo*500 nA
• 量程：±1 mA；测量分辨率 10 nA；精度 0.05% + 500 nA + Vo*50 nA
• 量程：±100μA；测量分辨率 1 nA；精度 0.05% + 50 nA + Vo*5 nA
• 量程：±10μA；测量分辨率 100 pA；精度 0.05% + 20 nA + Vo*500 pA
• 温度系数：±（0.15×精度指标）/℃（0℃-18℃，28℃-50℃）
指标适用条件
[1]精度计算示例：测试6V量程1V输出的精度，则允差为：
[2]所有通道输出与大地电气隔离，但CH1-CH4各通道输出共地（LO），CH5-CH8各通道输出共地（LO）
[3]本仪表有潜在的危险高压(±31.5 V)输出到HI /Sense HI/Guard端子，为防止电击，在开机前必须做好相关的安全防范措施。请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表
[4]500mA量程仅支持6V电压量程
[5]所有通道输出与大地电气隔离，但CH1-CH4各通道输出共地（LO），CH5-CH8各通道输出共地（LO）
[6]500mA量程仅支持6V电压量程
资源下载
• S2022H 产品介绍见 S2022H 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
联讯仪器 · onetest 仪器资源库
