联讯仪器 Semight

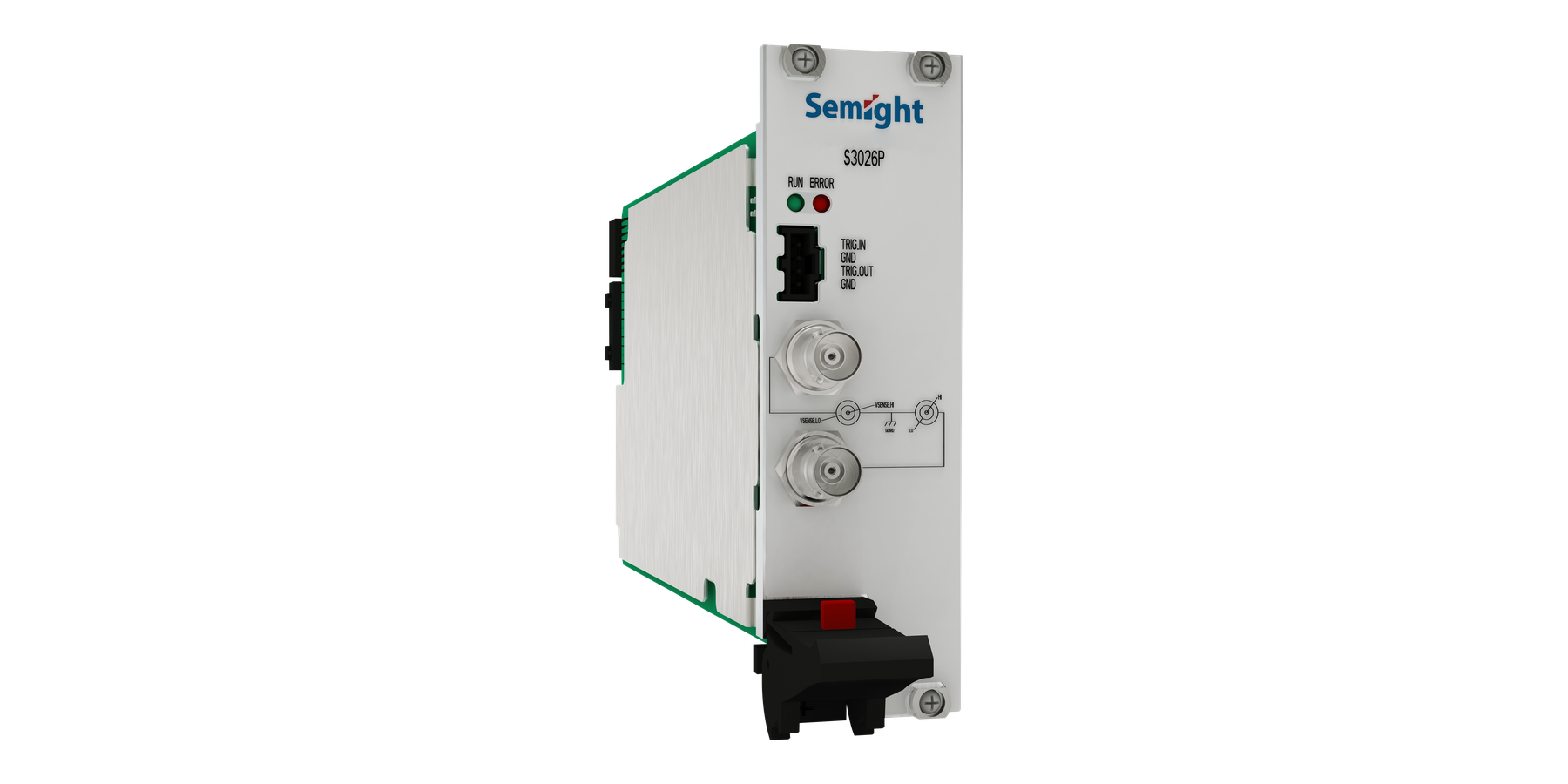

脉冲电流源/测量单元 S3026P
联讯仪器S3026P作为一款标准单通道脉冲电流源/测量单元，能够输出±1.5A高精度电流脉冲；支持现有主流的PXIe 机箱，支持使用传统的 SCPI 命令进行软件开发；能够作为主机或者从机实现多卡同步；支持脉冲电流和电压的同步测量。
产品简介
联讯仪器S3026P作为一款标准单通道脉冲电流源/测量单元，能够输出±1.5A高精度电流脉冲；支持现有主流的PXIe 机箱，支持使用传统的 SCPI 命令进行软件开发；能够作为主机或者从机实现多卡同步；支持脉冲电流和电压的同步测量。 可实现多应用场景覆盖：电子器件测试、激光器驱动、材料研究、EMC检测等，一站式解决多领域电流脉冲应用难题！
核心参数
• 脉宽范围大：最小1μs，最大500μs
• 高采样率：高达100 MSa/s的ADC采样率
• 大量程：最大支持±1.5A的电流（脉冲）输出
• 上升时间短：上升时间（10%-90%）＜ 200 ns（使用2m配套标准线材）
• 负载响应调整功能：根据负载及线路特性进行参数调整
功能与优势
扫描模式丰富

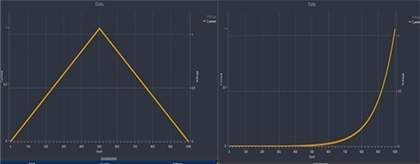

• 电流源支持单边线性扫描，双边线性扫描，常数扫描，对数扫描，列表扫描，单次扫描数最大可达65535个；并且支持无限脉冲模式以及直流输出模式。用户也可根据需要使用列表扫描，配置灵活
典型应用场景
面向激光器驱动、半导体脉冲测试等应用场景。
• 激光器驱动
• 半导体脉冲测试
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• S3026P 详细指标见 S3026P 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
脉冲电流源/测量单元 S3026P 详细指标
联讯仪器S3026P作为一款标准单通道脉冲电流源/测量单元，能够输出±1.5A高精度电流脉冲；支持现有主流的PXIe 机箱，支持使用传统的 SCPI 命令进行软件开发；能够作为主机或者从机实现多卡同步；支持脉冲电流和电压的同步测量。
产品简介
联讯仪器S3026P作为一款标准单通道脉冲电流源/测量单元，能够输出±1.5A高精度电流脉冲；支持现有主流的PXIe 机箱，支持使用传统的 SCPI 命令进行软件开发；能够作为主机或者从机实现多卡同步；支持脉冲电流和电压的同步测量。 可实现多应用场景覆盖：电子器件测试、激光器驱动、材料研究、EMC检测等，一站式解决多领域电流脉冲应用难题！
技术指标
脉冲电流源规格
• ±150mA[2]：设置分辨率 20μA；精度[1]（1年） ±（%读数+偏置） 0.1%+0.2mA；噪声典型值[3]（有效值） 1Hz-10MHz 0.2mA
• ±750mA：设置分辨率 20μA；精度[1]（1年） ±（%读数+偏置） 0.1%+0.3mA；噪声典型值[3]（有效值） 1Hz-10MHz 0.3mA
• ±1.5A：设置分辨率 40μA；精度[1]（1年） ±（%读数+偏置） 0.1%+0.8mA；噪声典型值[3]（有效值） 1Hz-10MHz 0.4mA
• 10V：设置分辨率 10V；精度[1]（1年） ±（%读数+偏置） 10V；噪声典型值[3]（有效值） 1Hz-10MHz 10V
• 80ns：设置分辨率 80ns；精度[1]（1年） ±（%读数+偏置） 80ns；噪声典型值[3]（有效值） 1Hz-10MHz 80ns
• 500μs：设置分辨率 500μs；精度[1]（1年） ±（%读数+偏置） 500μs；噪声典型值[3]（有效值） 1Hz-10MHz 500μs
• 1μs[4][5][6]：设置分辨率 1μs[4][5][6]；精度[1]（1年） ±（%读数+偏置） 1μs[4][5][6]；噪声典型值[3]（有效值） 1Hz-10MHz 1μs[4][5][6]
• 100μs：设置分辨率 100μs；精度[1]（1年） ±（%读数+偏置） 100μs；噪声典型值[3]（有效值） 1Hz-10MHz 100μs
• 100ns[4]：设置分辨率 100ns[4]；精度[1]（1年） ±（%读数+偏置） 100ns[4]；噪声典型值[3]（有效值） 1Hz-10MHz 100ns[4]
• 500ns（典型值）：设置分辨率 500ns（典型值）；精度[1]（1年） ±（%读数+偏置） 500ns（典型值）；噪声典型值[3]（有效值） 1Hz-10MHz 500ns（典型值）
• ＜400ns[4][5][6]：设置分辨率 ＜400ns[4][5][6]；精度[1]（1年） ±（%读数+偏置） ＜400ns[4][5][6]；噪声典型值[3]（有效值） 1Hz-10MHz ＜400ns[4][5][6]
• ＜3%[4][5][6]：设置分辨率 ＜3%[4][5][6]；精度[1]（1年） ±（%读数+偏置） ＜3%[4][5][6]；噪声典型值[3]（有效值） 1Hz-10MHz ＜3%[4][5][6]
• 线性调整率：设置分辨率 0.05%量程；精度[1]（1年） ±（%读数+偏置） 0.05%量程；噪声典型值[3]（有效值） 1Hz-10MHz 0.05%量程
• 负载调整率：设置分辨率 ±100μA；精度[1]（1年） ±（%读数+偏置） ±100μA；噪声典型值[3]（有效值） 1Hz-10MHz ±100μA
• D≤50%；且满足以下条件： D<3/[（Vlimit−Vload）×|Iset|−|Ibias|]：设置分辨率 D≤50%；且满足以下条件： D<3/[（Vlimit−Vload）×|Iset|−|Ibias|]；精度[1]（1年） ±（%读数+偏置） D≤50%；且满足以下条件： D<3/[（Vlimit−Vload）×|Iset|−|Ibias|]；噪声典型值[3]（有效值） 1Hz-10MHz D≤50%；且满足以下条件： D<3/[（Vlimit−Vload）×|Iset|−|Ibias|]
• 65535：设置分辨率 65535；精度[1]（1年） ±（%读数+偏置） 65535；噪声典型值[3]（有效值） 1Hz-10MHz 65535
脉冲源测量规格
• 参数名称：详细参数
• PULSE 电压 测量：量程；显示分辨率；精度 ±（%读数+偏置）
• PULSE 电压 测量：6V；1mV；0.1%+22mV
• PULSE 电压 测量：10V；10mV；0.1%+24mV
• PULSE 电流 测量：量程；显示分辨率；精度 ±（%读数+偏置）
• PULSE 电流 测量：150mA；100μA；0.1%+1mA
• PULSE 电流 测量：750mA；100μA；0.1%+3mA
• PULSE 电流 测量：1.5A；1000μA；0.1%+7mA
• Sense端限制（PULSE电压测量）：HI 与 SENSE HI 之间的最大电压 =±1V； LO 和 SENSE LO 之间的最大电压 =±1V；
指标适用条件
[1]测试条件：电流脉冲的脉宽设置为最大脉宽（500μs），使用高精度电流表读取电流值，测量速度0.02 NPLC；
[2]内部切换，无需用户设置；
[3]使用10Ω电阻负载，测试两端电压噪声，通过I=V/R计算电流噪声；
[4]偏置电流>1mA，脉宽测量从上升沿10%至下降沿90%；
[5]负载0.5Ω电阻；
[6]输出线与DUT整体电感＜200nH（100k）；
[7] Iset：设定电流；Ibias：偏置电流；D：占空比；Vlimit：设置源电压，可设置范围5-40V；Vload：负载最大压降；
备注：电流模式下设备会自动检测环路状态，若检测到外部处于开路状态，设备会停止输出并上报错误。
示例 ：使用1Ω电阻作为负载，扫描电流范围从0A到1.5A，则负载最大压降Vload为1.5V。偏置电流IBIAS设置为0A，此时占空比 D<3/[Vlimit−1.5V×1.5A−0]。
Vlimit设置为20V时，D<10.8%。
Vlimit设置为10V时，D<23.5%。
资源下载
• S3026P 产品介绍见 S3026P 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
