联讯仪器 Semight
脉冲电流源 S3029P
联讯仪器S3029P作为一款标准单通道脉冲电流源/测量单元，能够输出±2A高精度电流脉冲， 可实现多应用场景覆盖：电子器件测试、激光器驱动、材料研究、EMC检测等，一站式解决多领域电流脉冲应用难题！
产品简介
联讯仪器S3029P作为一款标准单通道脉冲电流源/测量单元，能够输出±2A高精度电流脉冲， 可实现多应用场景覆盖：电子器件测试、激光器驱动、材料研究、EMC检测等，一站式解决多领域电流脉冲应用难题！
核心参数
• 脉宽：最小3μs，最大500μs：适用于更高速的被测器件，更好规避温度对测试结果的影响
• 高速测量：125Msps的高速ADC采样
• 大量程：±2A；10V
• 更强的负载适应性：测试不同特性的负载，波形不发生过冲等畸变
• 高速同步：单通道、多机型协同测量
• 实时读取脉冲电流的DUT压降：无需额外设备，精确监控当前测试条件，实时回读测试结果
功能与优势
• 工作条件： 温度23℃±5℃ 相对湿度＜70% 无冷凝
脉冲电流源规格（与DC电压源不能同时使用）
• 参数名称 详细参数 电流精度 量程 设置分辨率 精度[1]（1年） ±（%读数+偏置） 噪声典型值[3]（有效值） 1Hz-10MHz ±150mA[2] 20μA 0.1%+0.2mA 0.2mA ±750mA 20μA 0.1%+0.3mA 0.3mA ±2A 40μA 0.1%+2mA 0.4mA 最大负载压降 10V 脉宽分辨率 80ns 最大脉宽Ton-max 500μs 最小脉宽Ton-min 3μs 脉冲最小关断时间Toff-min 100μs 脉宽精度 100ns[4] 脉冲周期抖动 500ns（典型值） 上升时间（10%-90%） ＜400ns[4][5][6] 脉冲超调 ＜3%[4][5][6] 电流调整率 线性调整率 0.05%量程 负载调整率 ±100μA 占空比限制[7] D≤50%；且满足以下条件： D < 3/[(Vsp - Vload)x(|Iset|- |Ibias|)] 单次扫描最大脉冲数 65535
• [1]测试条件：电流脉冲的脉宽设置为最大脉宽（500us），使用高精度电流表读取电流值，测量速度0.02 NPLC；
• [2]内部切换，无需用户设置；
• [3]使用10Ω电阻负载，测试两端电压噪声，通过I=V/R计算电流噪声；

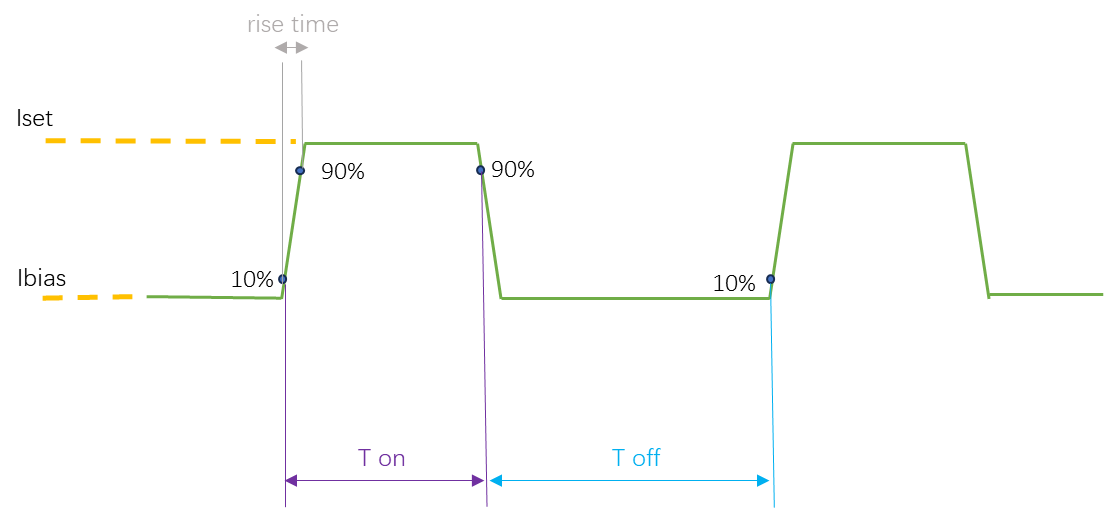

• [4]偏置电流>1mA，脉宽测量从上升沿10%至下降沿90%；
• [5]负载0.5Ω电阻；
• [6]输出线与DUT整体电感＜200nH（100k）；
• [7] Iset：设定电流；Ibias：偏置电流；D：占空比；Vsp：设置源电压，可设置范围5-40V；Vload：负载压降；
• 备注：电流模式下设备会自动检测环路状态，若检测到外部处于开路状态，设备会停止输出并上报错误。
脉冲源测量规格
• 参数名称 详细参数 PULSE 电压 测量 量程 显示分辨率 精度 ±（%读数+偏置） 6V 1mV 0.1%+22mV 10V 10mV 0.1%+24mV PULSE 电流 测量 量程 显示分辨率 精度 ±（%读数+偏置） 150mA 100μA 0.1%+1mA 750mA 100μA 0.1%+3mA 2A 1000μA 0.1%+15mA Sense端限制（PULSE电压测量） HI 与 SENSE HI 之间的最大电压 =±10V； LO 和 SENSE LO 之间的最大电压 =±10V；
偏置电流源规格
• 参数名称 详细参数 电流精度 量程 最大电流 设置分辨率 精度 ±（%读数+偏置） 噪声典型值[3]（有效值）1Hz-10MHz ±0.15A 50mA 20μA 0.1%+0.2mA 0.2mA ±0.75A 20μA ±2A 40μA
触发信号规格
• 触发源 触发功能 信号电平 延时[8]（典型值[9]） 触发模式 PXI0-PXI7 Trig_IN[10] / 500ns 上升沿/下降沿/双边沿 PXI0-PXI7 Trig_OUT[11] / 300ns 上升沿 DIO[12] Trig_IN 5V 500ns 上升沿/下降沿/双边沿 DIO Trig_OUT 5V 300ns 上升沿
• [8]触发信号与电流脉冲间的延时；
• [9]测试条件：输出电流＞100mA，偏置电流＞1mA；
• [10]触发信号输入端口（做从机）；
• [11]触发信号输出端口（做主机）；
• [12]最大输入电压5V，最小输入电压0V，最大逻辑低电压1.5V，最小逻辑高电压3.5V，最大输入/输出电流2mA。
典型应用场景
面向激光器驱动、半导体脉冲测试等应用场景。
• 激光器驱动
• 半导体脉冲测试
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• S3029P 详细指标见 S3029P 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
脉冲电流源 S3029P 详细指标
联讯仪器S3029P作为一款标准单通道脉冲电流源/测量单元，能够输出±2A高精度电流脉冲， 可实现多应用场景覆盖：电子器件测试、激光器驱动、材料研究、EMC检测等，一站式解决多领域电流脉冲应用难题！
产品简介
联讯仪器S3029P作为一款标准单通道脉冲电流源/测量单元，能够输出±2A高精度电流脉冲， 可实现多应用场景覆盖：电子器件测试、激光器驱动、材料研究、EMC检测等，一站式解决多领域电流脉冲应用难题！
技术指标
该型号官网未附独立规格表，以下为官方产品页公布的参数与特性指标。
产品特点
• 脉宽：最小3μs，最大500μs：适用于更高速的被测器件，更好规避温度对测试结果的影响
• 高速测量：125Msps的高速ADC采样
• 大量程：±2A；10V
• 更强的负载适应性：测试不同特性的负载，波形不发生过冲等畸变
• 高速同步：单通道、多机型协同测量
• 实时读取脉冲电流的DUT压降：无需额外设备，精确监控当前测试条件，实时回读测试结果
功能与优势
• 工作条件： 温度23℃±5℃ 相对湿度＜70% 无冷凝
资源下载
• S3029P 产品介绍见 S3029P 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
