联讯仪器 Semight

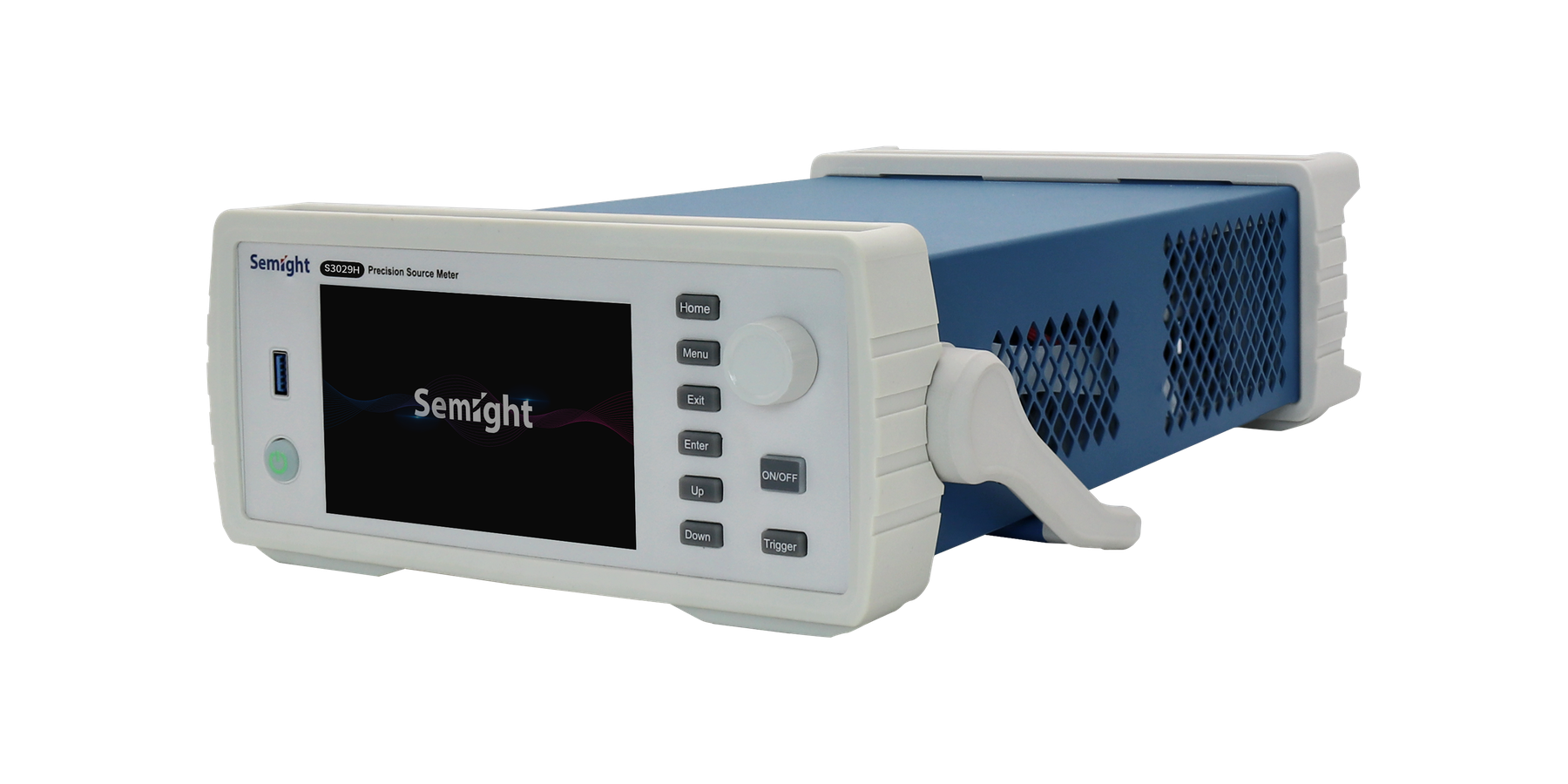

脉冲电流源 S3029H
联讯仪器S3029H 是针对激光通信、激光雷达市场推出的一款标准单通道脉冲电流源/测量单元，支持高精度脉冲电流输出，支持脉冲电流和DUT压降的同步测量。
产品简介
联讯仪器S3029H 是针对激光通信、激光雷达市场推出的一款标准单通道脉冲电流源/测量单元，支持高精度脉冲电流输出，支持脉冲电流和DUT压降的同步测量。
核心参数
• 脉宽：最小3μs，最大500μs：适用于更高速的被测器件，更好规避温度对测试结果的影响
• 高速测量：高达100MSa/s的ADC
• 大量程：±1.5A；10V
• 更强的负载适应性：测试不同特性的负载，波形不发生过冲等畸变
• 闭环电流控制：电流精度更高
• 实时读取脉冲电流和DUT压降：无需额外设备，精确监控当前测试条件，实时回读测试结果
功能与优势
• 工作条件： 温度23℃±5℃ 相对湿度＜70% 无冷凝
脉冲电流源规格（与DC电压源不能同时使用）
• 电流精度 量程 设置分辨率 精度 ±（%RD+mA） ±150mA 20μA 0.1%+0.2mA ±750mA 20μA 0.1%+0.3mA ±1.5A 40μA 0.1%+0.8mA 电流噪声 量程 噪声典型值（阻性负载，RMS） 10k-20MHz ±150mA 1mA ±750mA 1mA ±1.5A 1mA 最大负载压降 10V 脉宽分辨率 80ns 最大脉宽Ton-max 500μs 最小脉宽Ton-min 3μs 脉冲最小关断时间Toff-min 100μs 脉宽精度 100ns[1] 脉宽抖动 80ns（典型值） 脉冲周期抖动 500ns（典型值） 上升时间（10%-90%） ＜400ns[2][3][4] 脉冲超调 ＜0.5%[2][3][4] 电流调整率 线性调整率 0.05%量程 负载调整率 ±100μA 占空比限制[5] D≤50%；且满足以下条件： D＜(3-|Ibias|)/[（Vsp-Vload）*（|Iset|-|Ibias|）] 单次扫描最大脉冲数 64k
• [1] 偏置电流＞1mA
• [2] 输出线短接情况下测试
• [3] 输出线与 DUT 整体电感＜200nH（100k）
• [4] 脉宽测量从上升沿 10%至下降沿 90%
• [5] Iset：设定电流；D：占空比；Vsp：源保护电压；Vload：负载压降
脉冲源测量规格
• PULSE 电压 测量 量程 显示分辨率 精度 ±（%RD+mV） 采样速率[6] 6V 1mV 0.1%+22mV 100MSa/s 10V 1.5mV 0.1%+24mV PULSE 电流 测量 量程 显示分辨率 精度 ±（%RD+mA） 采样速率 150mA 40μA 0.1%+1mA 100Msa/s 750mA 100μA 0.1%+3mA 1.5A 200μA 0.1%+7mA Sense端限制（PULSE电压测量） HI 与 SENSE HI 之间的最大电压 =±10V LO 和 SENSE LO 之间的最大电压 =±10V
• [6] 采样速率为用户端可以使用的最大采样速率
DC电压源规格（与脉冲电流源不能同时使用）
• 电压源（DC） 量程 设置分辨率 精度 ±（%RD+mV） 纹波（RMS） 10k-20MHz 最大输出电流 ±10V 1mV 0.1%+1.5mV ＜5.5mV 10mA 电流测量（DC） 量程 显示分辨率 精度 ±（%RD+nA） 采样速率 正常采样速度 100μA 30nA 0.1%+0.5μA 100MSa/s 10NPLC 100μA 30pA 0.1%+0.5μA 电压测量（DC） 量程 显示分辨率 精度 ±（%RD+mV） 采样速率 ±10V 1.5mV 0.1%+15mV 100MSa/s Sense 端限制 （DC电压测量） HI 与 SENSE HI 之间的最大电压 =±1V LO 和 SENSE LO 之间的最大电压 =±1V
偏置电流源规格
• 电流精度 量程 最大电流 设置分辨率 精度 ±（%RD+mA） ±0.15A 50mA 20μA 0.1%+0.2mA ±0.75A 20μA 0.1%+0.2mA ±1.5A 40μA 0.1%+0.2mA 电流噪声 噪声典型值（阻性负载，RMS） 10k-20MHz ＜1mA
触发信号规格
• 信号电平 延迟 （Type[7][8][9]） 触发模式 Trig_IN/OUT 5V 400ns 上升沿
• [7] 输出线短接情况下测试
• [8] 输出电流＞100mA
• [9] 偏置电流＞1mA
典型应用场景
面向激光器驱动、半导体脉冲测试、器件瞬态测试等应用场景。
• 激光器驱动
• 半导体脉冲测试
• 器件瞬态测试
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• S3029H 详细指标见 S3029H 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
脉冲电流源 S3029H 详细指标
联讯仪器S3029H 是针对激光通信、激光雷达市场推出的一款标准单通道脉冲电流源/测量单元，支持高精度脉冲电流输出，支持脉冲电流和DUT压降的同步测量。
产品简介
联讯仪器S3029H 是针对激光通信、激光雷达市场推出的一款标准单通道脉冲电流源/测量单元，支持高精度脉冲电流输出，支持脉冲电流和DUT压降的同步测量。
技术指标
该型号官网未附独立规格表，以下为官方产品页公布的参数与特性指标。
产品特点
• 脉宽：最小3μs，最大500μs：适用于更高速的被测器件，更好规避温度对测试结果的影响
• 高速测量：高达100MSa/s的ADC，支持采样率用户设定
• 大量程：±1.5A；10V
• 更强的负载适应性：测试不同特性的负载，波形不发生过冲等畸变
• 闭环电流控制：电流精度更高
• 实时读取脉冲电流和DUT压降：无需额外设备，精确监控当前测试条件，实时回读测试结果
功能与优势
• 工作条件： 温度23℃±5℃ 相对湿度＜70% 无冷凝
资源下载
• S3029H 产品介绍见 S3029H 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
