BZD25014E/BZQ25014E/BZD01G14E/BZQ01G14E 250M/1G SPS PCIe采集卡
2/4 通道 · 250MSPS 或 1GSPS · 14bit · Ultrascale+ FPGA · 2GB DDR4 · PCIe Gen3 x8 · 传输 >2GB/s · 算法可配置
产品简介
采用 XILINX Ultrascale+ 系列的 FPGA，支持复杂的算法，包括滤波、指数放大、FFT、相位去噪、IQ 解调等。采用 DDR4 内存，容量达到 2GB，采集卡通过 PCIe Gen3 x8 与电脑连接，数据传输最大速率大于 2GB/s。
ADC 模块使用标准的 FMC 子卡，可以根据客户要求单独定做 ADC 子卡；ADC 子卡与 FPGA 母卡之间通过 HMC 高速接口相连。支持子卡更换、算法可配置，适用于各种高速数据采集场景，涵盖 2/4 通道、250MSPS 与 1GSPS 多种配置。

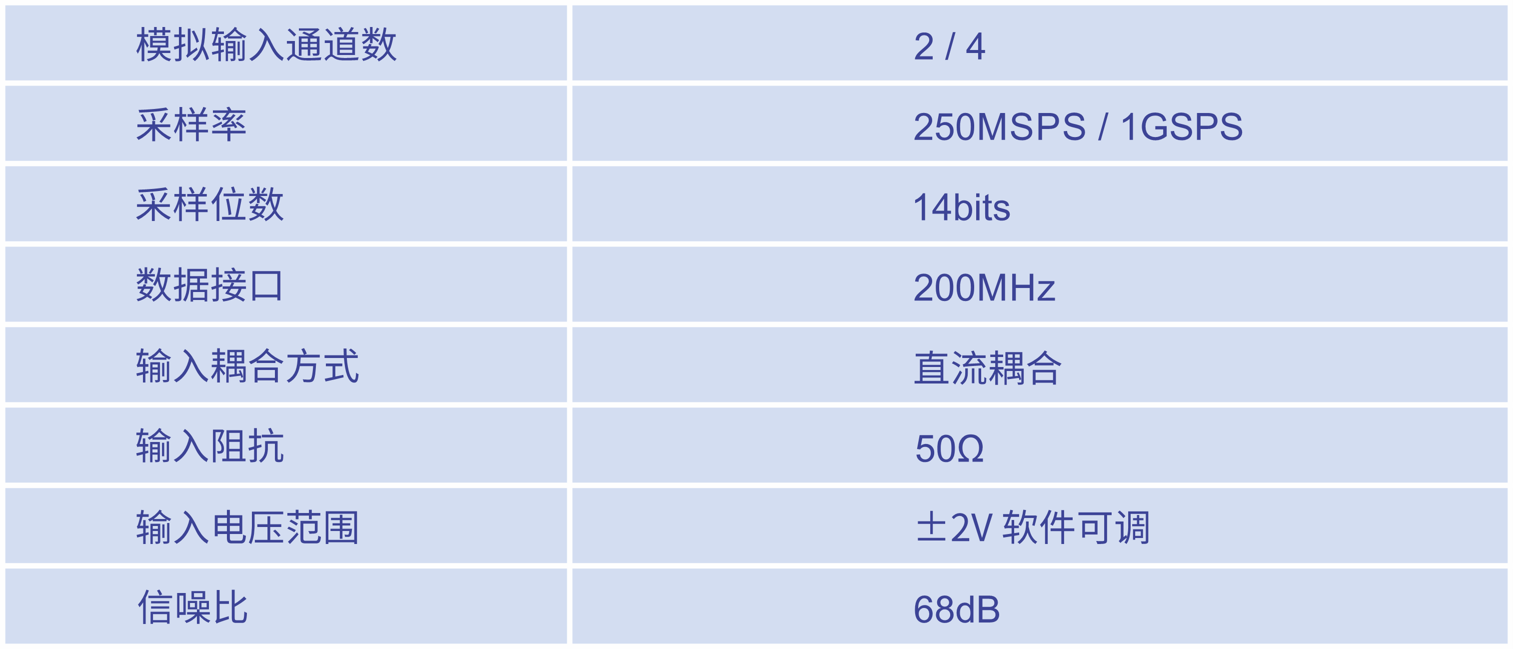

核心参数
• 通道数：2 通道或 4 通道可选
• 采样率：250MSPS 或 1GSPS
• 采样位数：14bit
• 输入信号 3dB 带宽：＞200MHz（250MSPS 版本）／ ＞1GHz（1GSPS 版本）
• 输入电压范围：0 ～ 4V 峰峰值（可定制）／ 0 ～ 2V 峰峰值（可定制）
• 接口：PCIe Gen3 x8
• 内存：2GB DDR4
• 最大传输速率：＞2GB/s
• FPGA：XILINX Ultrascale+ 系列
• ADC 子卡：标准 FMC 子卡，可定制更换
• 接头类型：SMA（250MSPS 版本）／ SSMC（1GSPS 版本）
• 输入阻抗 / 耦合：50Ω / 直流耦合（可定制为交流耦合）
• 输入电压范围（软件可调）：±2V
• 信噪比：68dB
产品特点
• 算法可配置（滤波、指数放大、FFT、相位去噪、IQ 解调）
• 子卡可更换，灵活扩展；ADC 子卡可按需定制
• PCIe Gen3 x8 高速接口，数据传输速率大于 2GB/s
• 2GB DDR4 内存，支持复杂算法运行
• 支持 2/4 通道、250MSPS 与 1GSPS 多种配置
典型应用
• 光纤传感
• 仪器仪表
• 测量测控
• 高速信号实时采集与存储
选件与型号
• BZD25014E（2 通道 250MSPS）；BZQ25014E（4 通道 250MSPS）；BZD01G14E（2 通道 1GSPS）；BZQ01G14E（4 通道 1GSPS）
规格参数
资源下载
• 详细指标请见 BZD25014E/BZQ25014E/BZD01G14E/BZQ01G14E 250M/1G SPS PCIe采集卡 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
BZD25014E/BZQ25014E/BZD01G14E/BZQ01G14E 250M/1G SPS PCIe采集卡
详细指标
产品简介
采用 XILINX Ultrascale+ 系列的 FPGA，支持复杂的算法，包括滤波、指数放大、FFT、相位去噪、IQ 解调等。采用 DDR4 内存，容量达到 2GB，采集卡通过 PCIe Gen3 x8 与电脑连接，数据传输最大速率大于 2GB/s。
详细指标
模拟输入（250MSPS 版本，BZD25014E / BZQ25014E）
• 通道数：2（BZD25014E）／ 4（BZQ25014E）
• 接头类型：SMA
• 输入阻抗：50Ω（与动态范围要求有关，可定制）
• 输入耦合方式：直流耦合（可定制为交流耦合）
• 输入电压范围：0 ～ 4V 峰峰值，可定制
• 采样位数：14bit
• 输入信号 3dB 带宽：＞200MHz
• 采样率：250MSPS
• 输入电压范围（软件可调）：±2V
• 信噪比：68dB
模拟输入（1GSPS 版本，BZD01G14E / BZQ01G14E）
• 通道数：2（BZD01G14E）／ 4（BZQ01G14E）
• 接头类型：SSMC
• 输入阻抗：50Ω（与动态范围要求有关，可定制）
• 输入耦合方式：直流耦合（可定制为交流耦合）
• 输入电压范围：0 ～ 2V 峰峰值，可定制
• 采样位数：14bit
• 输入信号 3dB 带宽：＞1GHz
• 采样率：1GSPS
输入触发信号规格
• 触发类型：上升沿
• 触发信号阈值低电平：0
• 触发信号阈值高电平：560mV ～ 1.2V（上位机设置）
• 接头类型：SMA
• 输入阻抗：50Ω
• 输入耦合方式：直流耦合
触发输出信号规格
• 信号类型：脉冲
• 输出信号低电平：0
• 输出信号高电平：0V ～ 3.3V（上位机设置）
• 接头类型：SMA / SSMC
• 输出阻抗：50Ω
• 输出耦合方式：直流耦合
处理与传输
• FPGA：XILINX Ultrascale+ 系列
• 内存：2GB DDR4
• 主机接口：PCIe Gen3 x8，数据传输最大速率 ＞2GB/s
• ADC 子卡：标准 FMC 子卡，ADC 子卡与 FPGA 母卡通过 HMC 高速接口相连，可定制更换
• 可配置算法：滤波、指数放大、FFT、相位去噪、IQ 解调等
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
