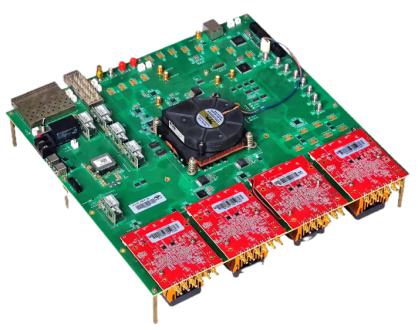

40GSa/s 4通道高速数据采集卡。FMC接口通用母卡，采用MCU+FPGA架构（Xilinx VU13P：逻辑单元3780k、CLB触发器3456k、DSP Slice 12288、BlockRAM 94.5Mb、UltraRAM 360Mb、HP I/O 832），配4通道40GSa/s 8bit ADC子板、2.5Gbyte DDR4内存，以及QSFP28/SFP28高速接口、单片机串口与网口；单卡4通道（MAX）、采样率40GSa/s，16发4收收发器资源丰富。适用于高速数据流实时处理系统。
高速AD-5000PCIe数据采集卡为一款搭载1片5GSps10bit高速ADC，匹配1片Stratix5高配置FPGA和2GbyteDDR3内存的数据采样、发送、及信号处理板，配合高速率的PCIe接口，具有性能强劲、平台通用、简单易用的特点，适合于在有高速采集需求且有大量数据回传的系统中。
高速AD-500PCIe数据采集卡为一款搭载2片500Msps12bit高速ADC，匹配1片Stratix5高配置FPGA和4GbyteDDR3内存的数据采样、发
同厂商产品
BZD50014E 2通道500MSPS PCIe采集卡。采用 XILINX 7 系列 FPGA 芯片，通过 PCIe 接口与计算机进行通讯。支持用户将自己的算法添加进采集卡中，具备高采样位数、高性价比、较低信噪比、较大信号输入带宽等特点。 模拟输入 2 通道，输入电压范围 1V 峰峰值（最大输入电压 1.2V 峰峰值），输入信号 3dB 带宽 500MHz，采样率 500MSPS，本地噪声最大值 2mV，接头类型 SMA、输入阻抗 50Ω、直流耦合。
BZD25014E/BZQ25014E/BZD01G14E/BZQ01G14E 250M/1G SPS PCIe采集卡（类别高速数据采集卡，应用高速信号采集/实时信号分析，形态板卡）。采用 XILINX Ultrascale+ 系列的 FPGA，支持复杂的算法，包括滤波、指数放大、FFT、相位去噪、IQ 解调等。采用 DDR4 内存，容量达到 2GB，采集卡通过 PCIe Gen3 x8 与电脑连接，数据传输最大速率大于 2GB/s。
BZD02G14GF 2x2G SPS数据采集与信号发生卡（类别高速数据采集卡/高速AD/DA，应用高速信号采集，形态板卡/模块）。该数据采集卡将外部输入的模拟电压信号转换为数字信号，经过数字处理，上传给电脑；该采集卡支持两路模拟电压信号输入、触发信号输入/输出、时钟同步、脉冲信号输出；采集卡带有 4G Bytes DDR3 内存，通过 GBE 千兆以太网接口传输数据。
- «
- 1
- »
D10016U3 2通道100MSPS USB/GBE数据采集卡|标彰电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
标彰电子 · 杭州标彰电子科技有限公司
D10016U3 2通道100MSPS USB/GBE数据采集卡
2 通道 · 16bit 100MSPS · 1GB DDR3 · USB3.0 / GBE 即插即用 · 4 档输入量程软件可调 · XILINX 7 系列 FPGA
产品简介
该数据采集卡使用高性能 ADC 芯片，采用 XILINX 7 系列 FPGA，具备两路模拟信号输入，16bit 100MSPS 模数转换采集通道。板载 1000M Bytes DDR3 内存，支持 USB3.0 或 GBE 接口即插即用。
输入量程 -0.5V～+0.5V、-1V～+1V、-2.5V～+2.5V、-5V～+5V 共 4 档软件可调，最大允许输入电压 -5V～+5V，输入信号 3dB 带宽大于 100MHz，输入阻抗 50Ω，接头类型 SMA；提供易于上手的上位机二次开发接口与强大的硬件接口扩展能力。
核心参数
• 通道数：2 路模拟输入
• 采样率：100MSPS
• 分辨率：16bit
• 输入量程：-0.5V～+0.5V / -1V～+1V / -2.5V～+2.5V / -5V～+5V，4 档可调（软件设置）
• 最大允许输入电压：-5V ～ +5V
• 输入信号 3dB 带宽：＞100MHz
• 采样噪声最大值：2mV @±0.5V 档；6mV @±1V 档；10mV @±2.5V 档；39mV @±5V 档
• 内存：1000M Bytes DDR3
• 接口：USB3.0 / GBE
• FPGA：XILINX 7 系列
• 接头类型：SMA
• 输入阻抗 / 耦合：50Ω（可定制）／直流耦合（可定制为交流耦合）
• 输入时钟：0.3 ～ 3.3Vpp，100MHz，SMA，交流耦合
产品特点
• 易于上手的上位机二次开发接口
• 强大的硬件接口扩展能力
• USB 或 GBE 接口即插即用
• 1GB DDR3 高速内存
• 16bit 高分辨率，4 档输入量程软件可调
典型应用
• 光纤传感
• 仪器仪表
• 测量测控
• 高速信号实时采集

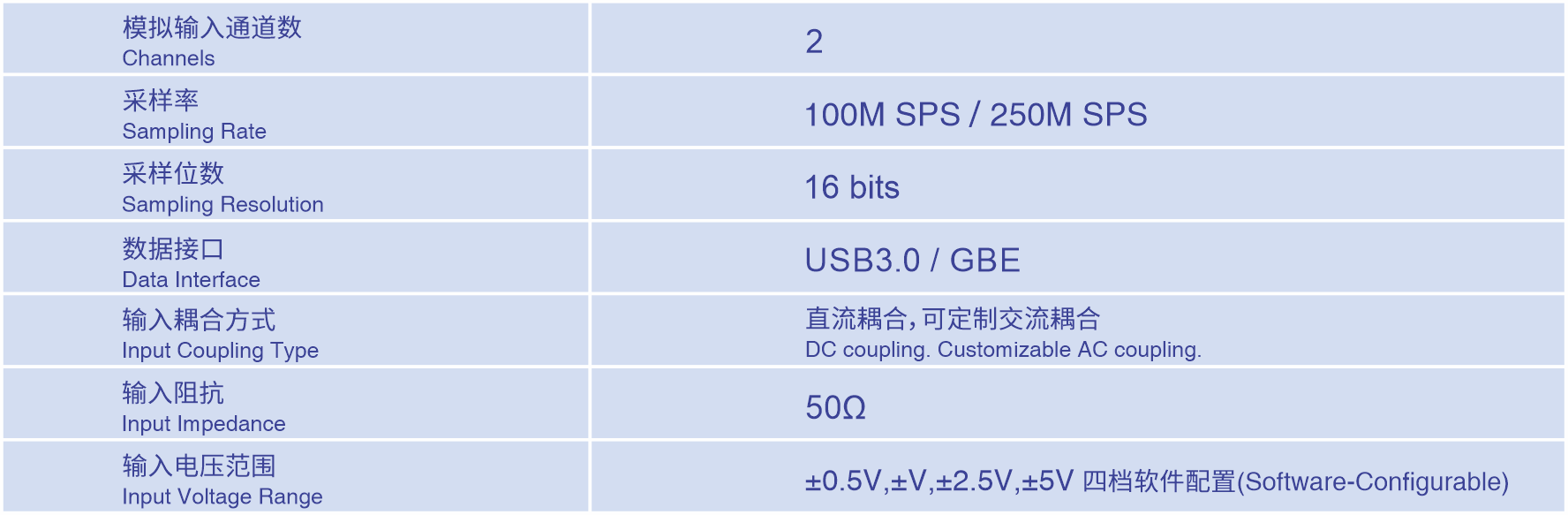

规格参数
资源下载
• 详细指标请见 D10016U3 2通道100MSPS USB/GBE数据采集卡 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
D10016U3 2通道100MSPS USB/GBE数据采集卡
详细指标
产品简介
该数据采集卡使用高性能 ADC 芯片，采用 XILINX 7 系列 FPGA，具备两路模拟信号输入，16bit 100MSPS 模数转换采集通道。板载 1000M Bytes DDR3 内存，支持 USB3.0 或 GBE 接口即插即用。
详细指标
模拟输入
• 通道数：2
• 接头类型：SMA
• 输入阻抗：50Ω（与动态范围要求有关，可定制）
• 输入耦合方式：直流耦合（可定制为交流耦合）
• 输入电压范围：-0.5V～+0.5V / -1V～+1V / -2.5V～+2.5V / -5V～+5V，4 档可调（软件设置）
• 最大允许输入电压：-5V ～ +5V
• 输入信号 3dB 带宽：＞100MHz
• 采样率：100MSPS
• 采样噪声最大值：2mV @±0.5V 档；6mV @±1V 档；10mV @±2.5V 档；39mV @±5V 档（峰峰值，采样长度 10k）
输入触发信号规格
• 触发类型：上升沿
• 触发信号阈值：2V
• 触发信号最高电平：3.4V
• 接头类型：SMA
• 输入阻抗：50Ω
• 输入端电容：2pF
• 输入耦合方式：直流耦合
输出触发信号规格
• 采集同步边沿：上升沿
• 触发信号低电平：＜0.2V
• 触发信号高电平：1.8V / 2.5V / 3.3V / 5V（软件设置）
• 接头类型：SMA
• 输出阻抗：50Ω
• 输出耦合方式：直流耦合
输入时钟信号规格
• 时钟信号范围：0.3 ～ 3.3Vpp
• 时钟信号频率：100MHz
• 接头类型：SMA
• 输入耦合方式：交流耦合
处理与接口
• FPGA：XILINX 7 系列
• 内存：1000M Bytes DDR3
• 接口：USB3.0 或 GBE，即插即用
• 软件支持：易于上手的上位机二次开发接口
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
