BZD50014E 2通道500MSPS PCIe采集卡|标彰电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
标彰电子 · 杭州标彰电子科技有限公司
BZD50014E 2通道500MSPS PCIe采集卡
2 通道 · 500MSPS · 500MHz 带宽 · XILINX 7 系列 FPGA · PCIe 接口 · 用户可自定义算法
产品简介
采用 XILINX 7 系列 FPGA 芯片，通过 PCIe 接口与计算机进行通讯。支持用户将自己的算法添加进采集卡中，具备高采样位数、高性价比、较低信噪比、较大信号输入带宽等特点。
模拟输入 2 通道，输入电压范围 1V 峰峰值（最大输入电压 1.2V 峰峰值），输入信号 3dB 带宽 500MHz，采样率 500MSPS，本地噪声最大值 2mV，接头类型 SMA、输入阻抗 50Ω、直流耦合。
核心参数
• 通道数：2 路模拟输入
• 采样率：500MSPS
• 输入信号 3dB 带宽：500MHz
• 输入电压范围：1V 峰峰值（最大输入电压 1.2V 峰峰值）
• 本地噪声最大值：2mV
• 接头类型：SMA
• 输入阻抗 / 耦合：50Ω / 直流耦合
• 触发端口：2 个
• 预留接口：2 个
• USB 接口：1 个
• FPGA：XILINX 7 系列
• 主机接口：PCIe
产品特点
• 高采样位数，500MSPS 采样率
• 高性价比，用户可自定义算法
• 较低信噪比（本地噪声最大值 2mV）
• 较大信号输入带宽（500MHz）
• PCIe 接口通讯，支持算法二次开发
典型应用
• 光纤传感
• 仪器仪表
• 测量测控
• 高速信号实时采集

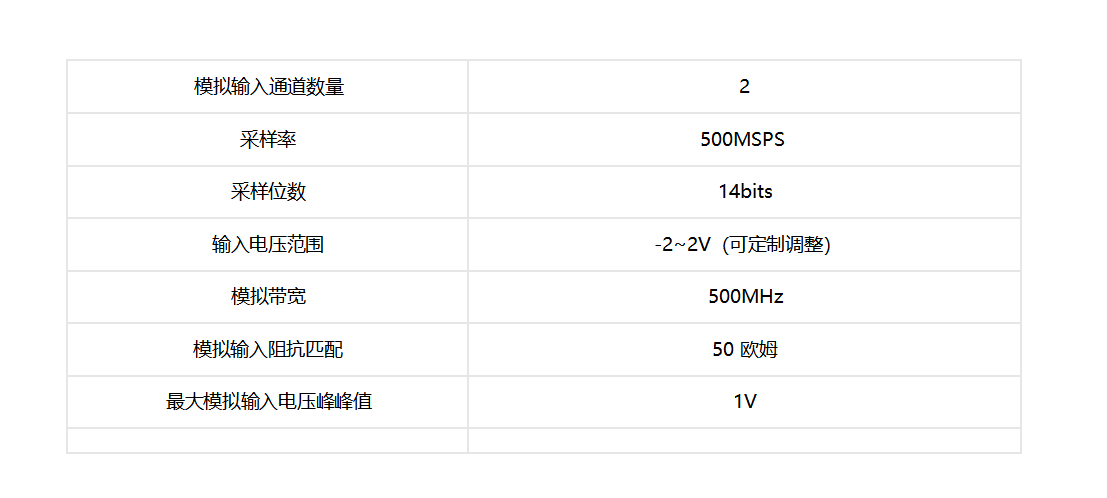

规格参数
资源下载
• 详细指标请见 BZD50014E 2通道500MSPS PCIe采集卡 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
BZD50014E 2通道500MSPS PCIe采集卡
详细指标
产品简介
采用 XILINX 7 系列 FPGA 芯片，通过 PCIe 接口与计算机进行通讯。支持用户将自己的算法添加进采集卡中，具备高采样位数、高性价比、较低信噪比、较大信号输入带宽等特点。
详细指标
模拟输入
• 通道数：2
• 接头类型：SMA
• 输入阻抗：50Ω
• 输入耦合方式：直流耦合
• 输入电压范围：1V 峰峰值
• 最大输入电压：1.2V 峰峰值
• 输入信号 3dB 带宽：500MHz
• 采样率：500MSPS
• 本地噪声最大值：2mV
输入触发信号规格
• 触发类型：上升沿
• 触发信号格式：3.3V CMOS
• 接头类型：SMA
• 输入阻抗：1MΩ
• 输入耦合方式：直流耦合
• 输入电压范围：0V ～ 3.3V
• 最大输入电压：±3.3V
• 输入脉冲带宽：≥16ns
• 输出驱动器类型：CMOS 3.3V
处理与接口
• FPGA：XILINX 7 系列
• 主机接口：PCIe
• 触发端口：2 个
• 预留接口：2 个
• USB 接口：1 个
• 算法开放性：支持用户将自己的算法添加进采集卡
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
