    EXFO · EXFO Inc.

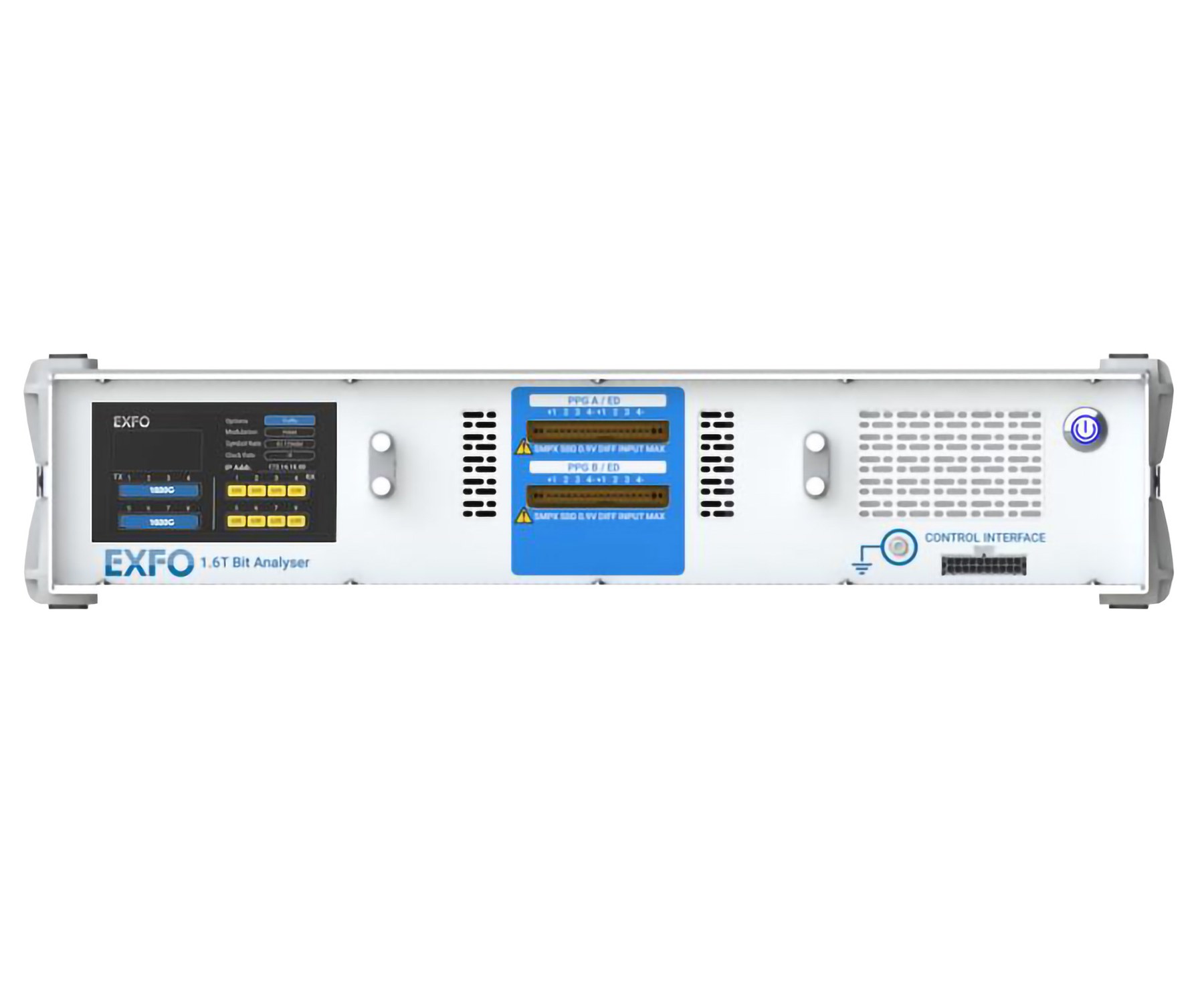

    BA-1600——1.6T误码率分析仪
    连接器类型 One 1×16 SMPX for BA-1600… · 通道数量 8 or 4 · 重量 ≤ 10 kg (22 lb)
    产品简介
    一流的1.6T电误码率分析仪，提供8通道PAM4编码选件，实现非常灵活的测试配置
    核心参数
    • 连接器类型：One 1×16 SMPX for BA-1600-4, and two 1×16 SMPX for the BA-1600-8 from Rosenberger
    • 通道数量：8 or 4
    • 重量：≤ 10 kg (22 lb)
    • 尺寸（高×宽×深）：115 mm × 465 mm × 300 mm (4.5 in × 18.3 in × 11.8 in)
    • Data rate per lane（GBd）：106.25, 53.125 and 26.5625 GBd/lane
    • Data rate adjustment（ppm）：±250
    • PAM4 coding：Gray code
    • TX maximum amplitude（mVppd）：900
    功能与特点
    • 在实验室、工厂和现场环境中进行1.6T、800G和400G全生命周期验证
    • 卓越的硬件设计：原生电气接口、卓越的信号质量、干净的眼图及低错误平层
    • 高性能的信号完整性与误码率测试，用于验证下一代1.6T设计的合规性与性能
    • 灵活、经济高效：可选择8通道配置进行光模块测试，或4通道配置进行高速器件测试

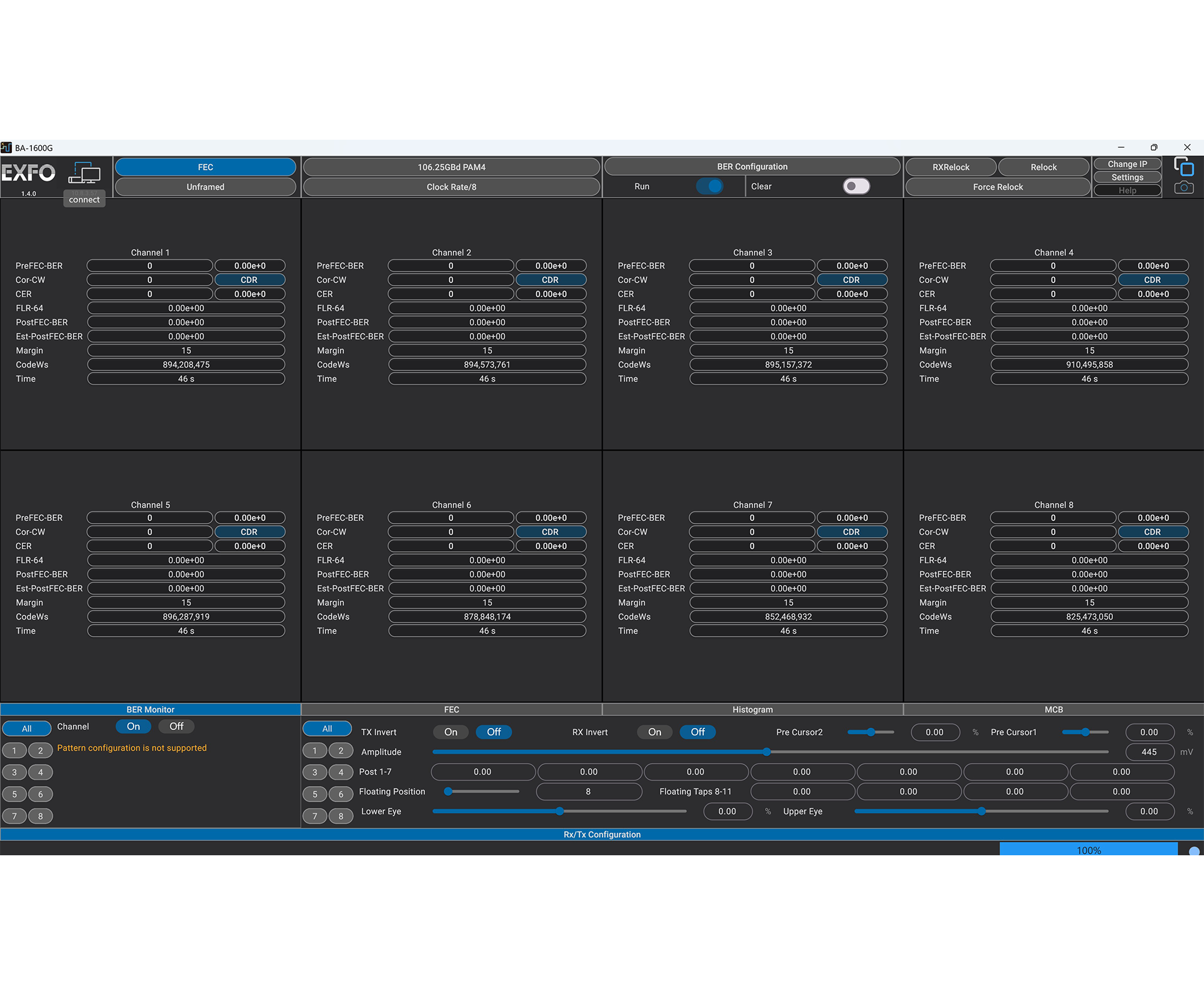

    • 易用的图形用户界面（GUI）可简化工作流程，并缩短学习曲线
    • 支持PAM4以验证高速信号传输性能
    典型应用
    • 800G/1.6T互连测试
    • 1.6T收发器的测试与验证
    • 制造过程中的高吞吐量测试
    • 超大规模数据中心与人工智能数据中心
    BA-1600——1.6T误码率分析仪
    BA-1600——1.6T误码率分析仪
    资源下载
    • 详细指标：全部技术指标已单独整理，详见 BA-1600——1.6T误码率分析仪 详细指标页
    onetest仪器资源库 · EXFO BA-1600——1.6T误码率分析仪





    EXFO · EXFO Inc.
    BA-1600——1.6T误码率分析仪 · 详细指标
    连接器类型 One 1×16 SMPX for BA-1600… · 通道数量 8 or 4 · 重量 ≤ 10 kg (22 lb)
    产品简介
    一流的1.6T电误码率分析仪，提供8通道PAM4编码选件，实现非常灵活的测试配置
    本页按官方规格资料分组收录 BA-1600——1.6T误码率分析仪 的全部关键技术指标；产品定位、特性与应用场景请见 BA-1600——1.6T误码率分析仪 产品介绍页。
    技术指标
    技术规格
    • 通道数量：8 or 4
    • Data rate per lane（GBd）：106.25, 53.125 and 26.5625 GBd/lane
    • Data rate adjustment（ppm）：±250
    • PAM4 coding：Gray code
    • Pattern supported by PPG and ED：PPG: 7Q/9Q/10Q/11Q/13Q/15Q/20Q/23Q/31Q/49Q/58Q/USER/SSPRQ ED: 7Q/9Q/10Q/11Q/13Q/15Q/20Q/23Q/31Q/49Q/58Q
    • TX maximum amplitude（mVppd）：900
    • Receive input（mVppd）：600-1200
    • Jitter RMS（UI）：0.023
    • Sensitivity（mVppd）：300 g
    • ED damage level（mVppd）：1300
    • ED maximum level（mVppd）：1200
    • TX multi tap pre-emphasis support：10 fix taps + 4 floating taps
    • RX equalization：Adaptable 16 taps FFE
    • 连接器类型：One 1×16 SMPX for BA-1600-4, and two 1×16 SMPX for the BA-1600-8 from Rosenberger
    • TX adjustable differential amplitude：Yes
    • Module Compliance Board (MCB) - Part number：EXFO- Wilder WMCB-OSFP-1.6T MCB SMPX-to-SMPX
    • Module Compliance Board (MCB) - 接口：OSFP1600 support
    • Module Compliance Board (MCB) - Direct SMPX connection：BA-1600-8 and BA-1600-4
    • Module Compliance Board (MCB) - Power class：Class 4 and higher pluggable with cooling system
    • Module Compliance Board (MCB) - CMIS：CMIS control and I2C read/write
    g. Sensitivity specification detail not provided in the PDF.
    通用规格
    • 尺寸（高×宽×深）：115 mm × 465 mm × 300 mm (4.5 in × 18.3 in × 11.8 in)
    • 重量：≤ 10 kg (22 lb)
    • 工作温度：5 ℃ 至 40 ℃ (41 ℉ 至 104 ℉)
    • 存储温度：–20 ℃ 至 70 ℃ (–4 ℉ 至 158 ℉)
    • 相对湿度：20% 至 80%
    • 功率：100 Vac 至 240 Vac (47 Hz 至 63 Hz) 60 W typical / 80 W max.
    注：以上指标摘自 EXFO 官网公开产品规格资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。官方规格书中以字母标注的脚注（测试条件）未在本页展开，完整条件请以原规格书为准。
