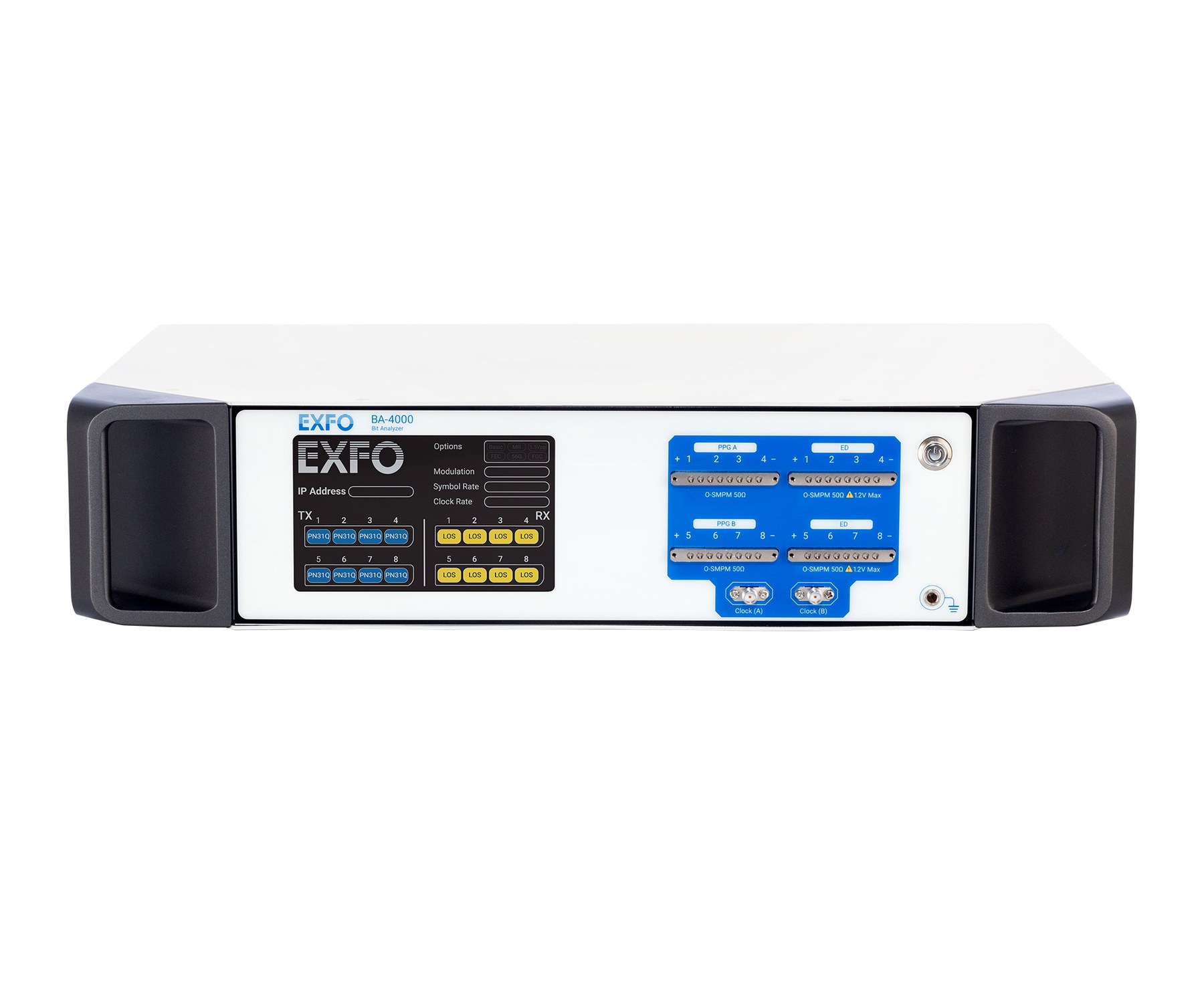

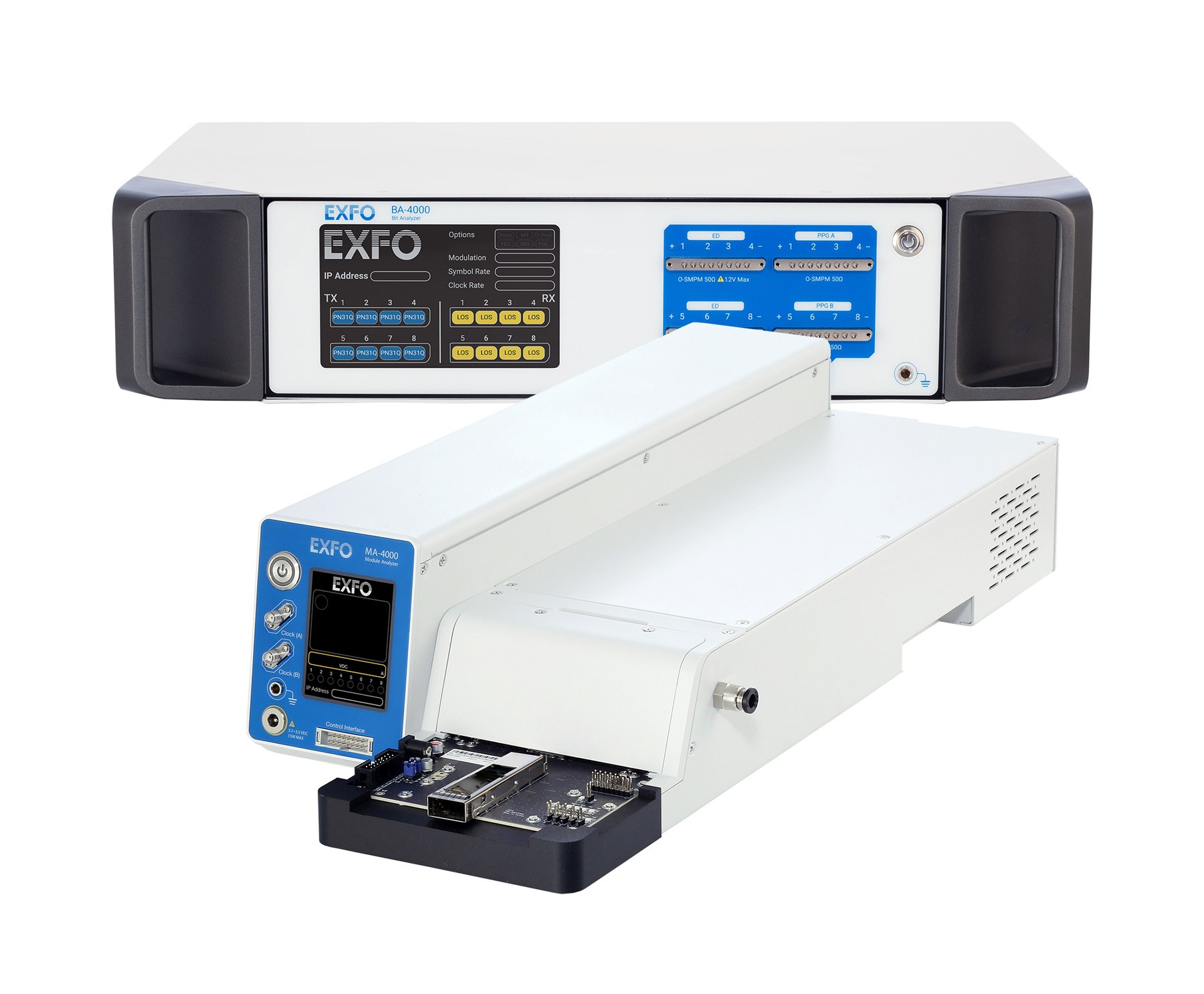

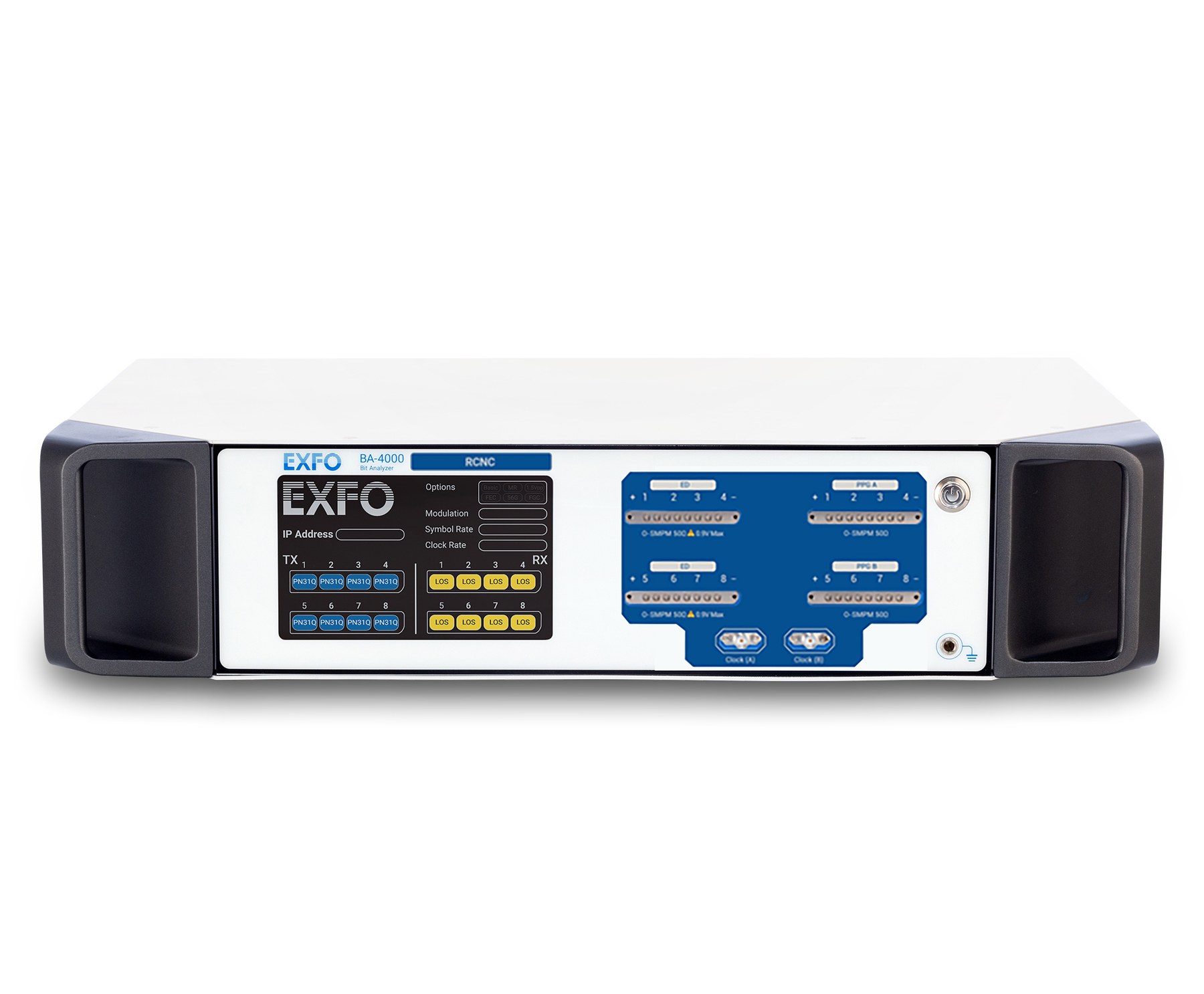

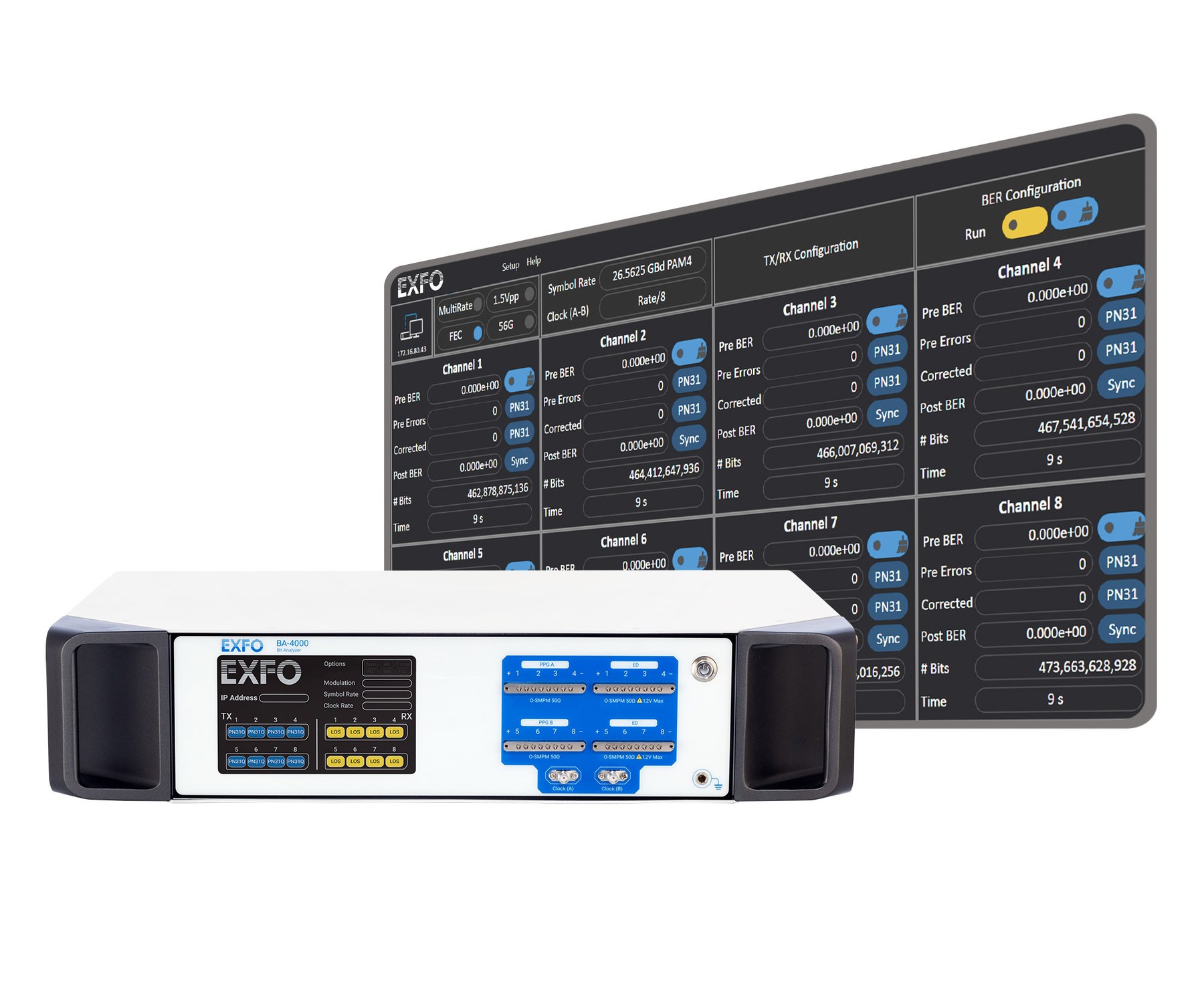

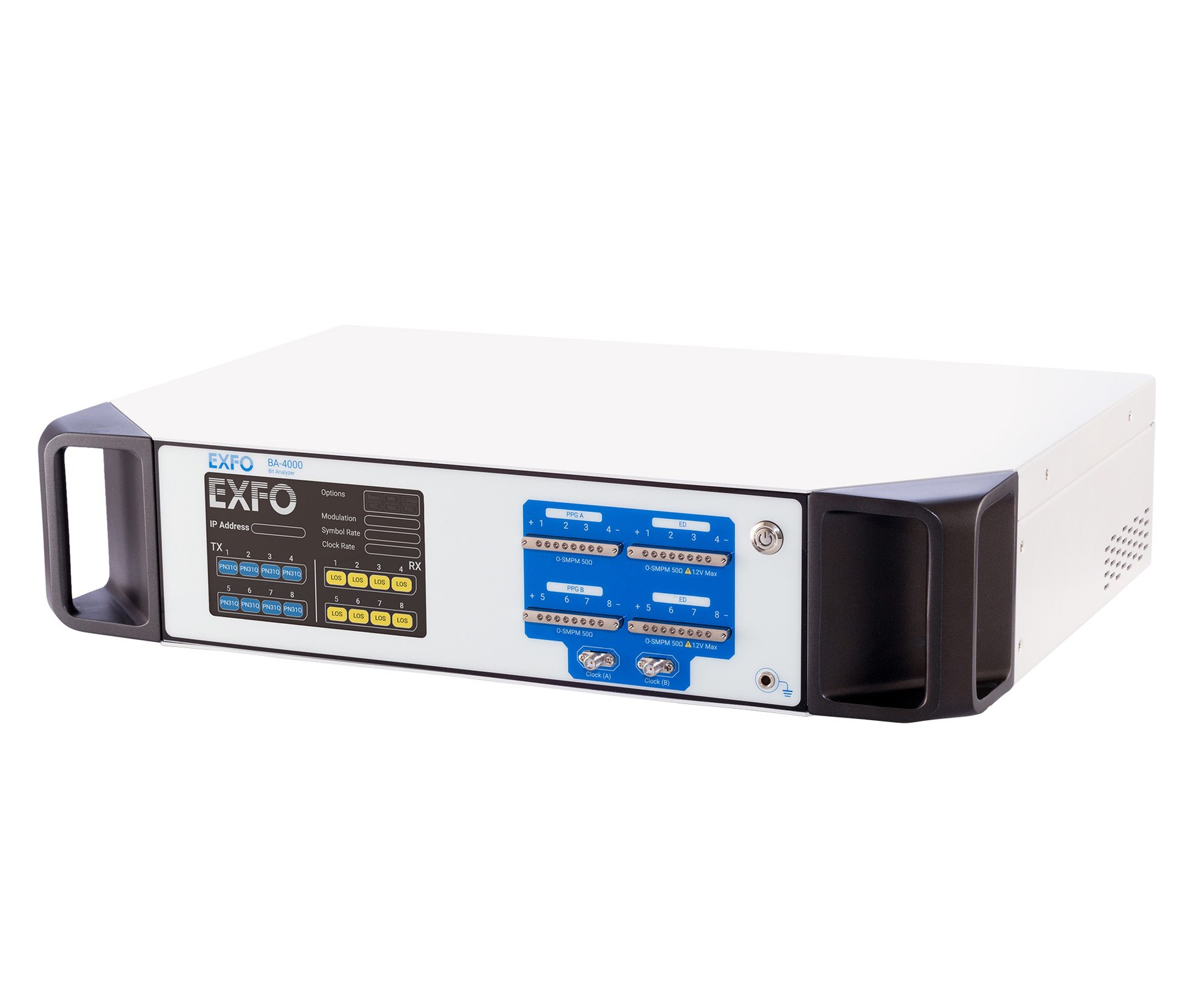

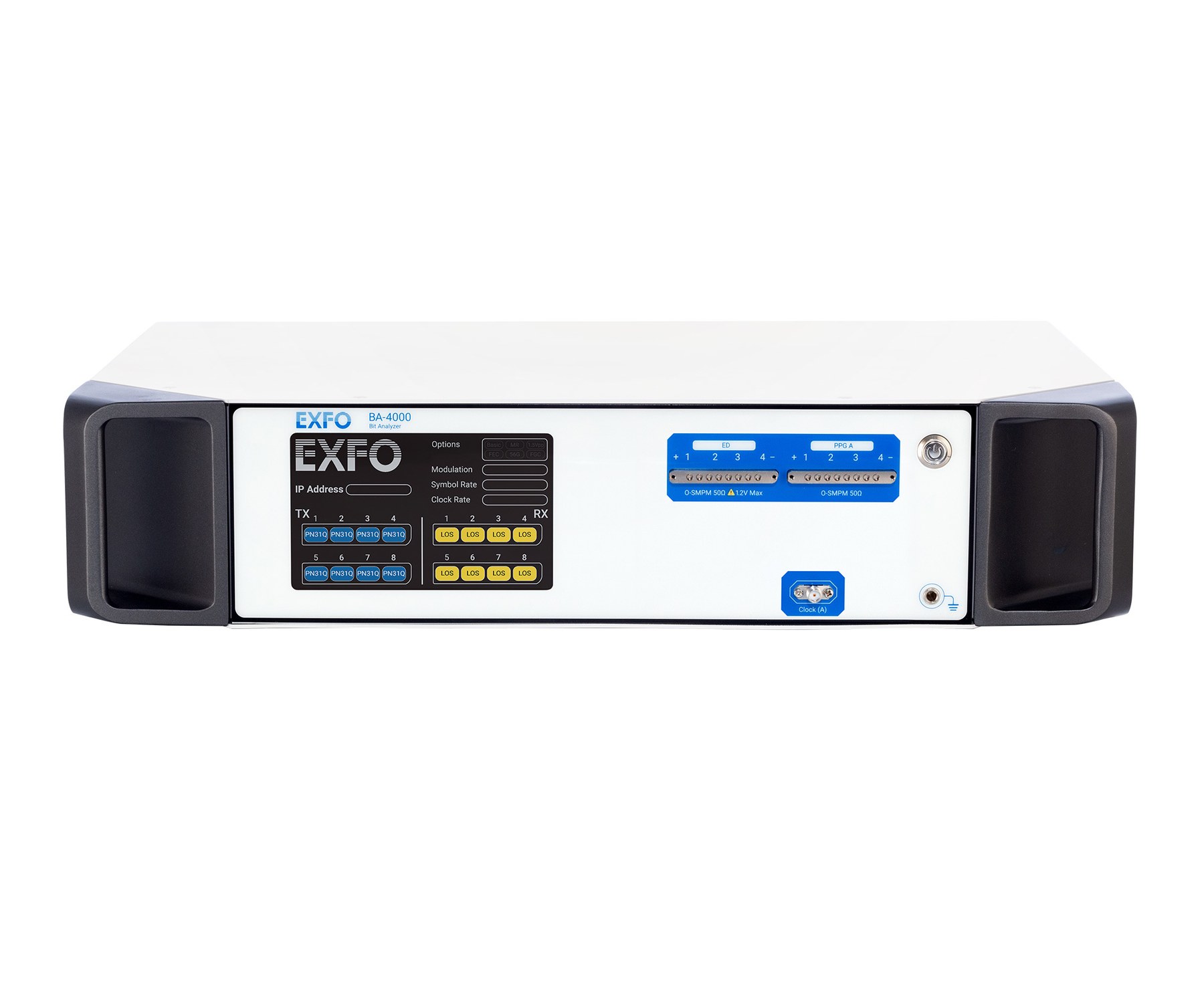

BA-4000 800G电误码率分析仪
连接器类型 O-SMPM connector (up 至 67… · 通道数量 4 or 8 · 重量 ≤ 10 kg (22 lb)
产品简介
支持NRZ和PAM4编码的电误码率分析仪，配备先进的FEC工具，支持800G测试。
核心参数
• 连接器类型：O-SMPM connector (up 至 67 GHz bandwidth)
• 通道数量：4 or 8
• 重量：≤ 10 kg (22 lb)
• 尺寸（高×宽×深）：103 mm x 442 mm x 300 mm (4.1 in x 17.4 in x 11.8 in)
• 调制（x-28-NRZ）：NRZ only
• 调制：NRZ/PAM4
• 调制（x-56-RCNC-FECx）：PAM4 only
• Data rate per lane (GBd) - x-28-PAM：24.8832, 25, 25.06752, 25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9, 29.0625 a, k
功能与特点

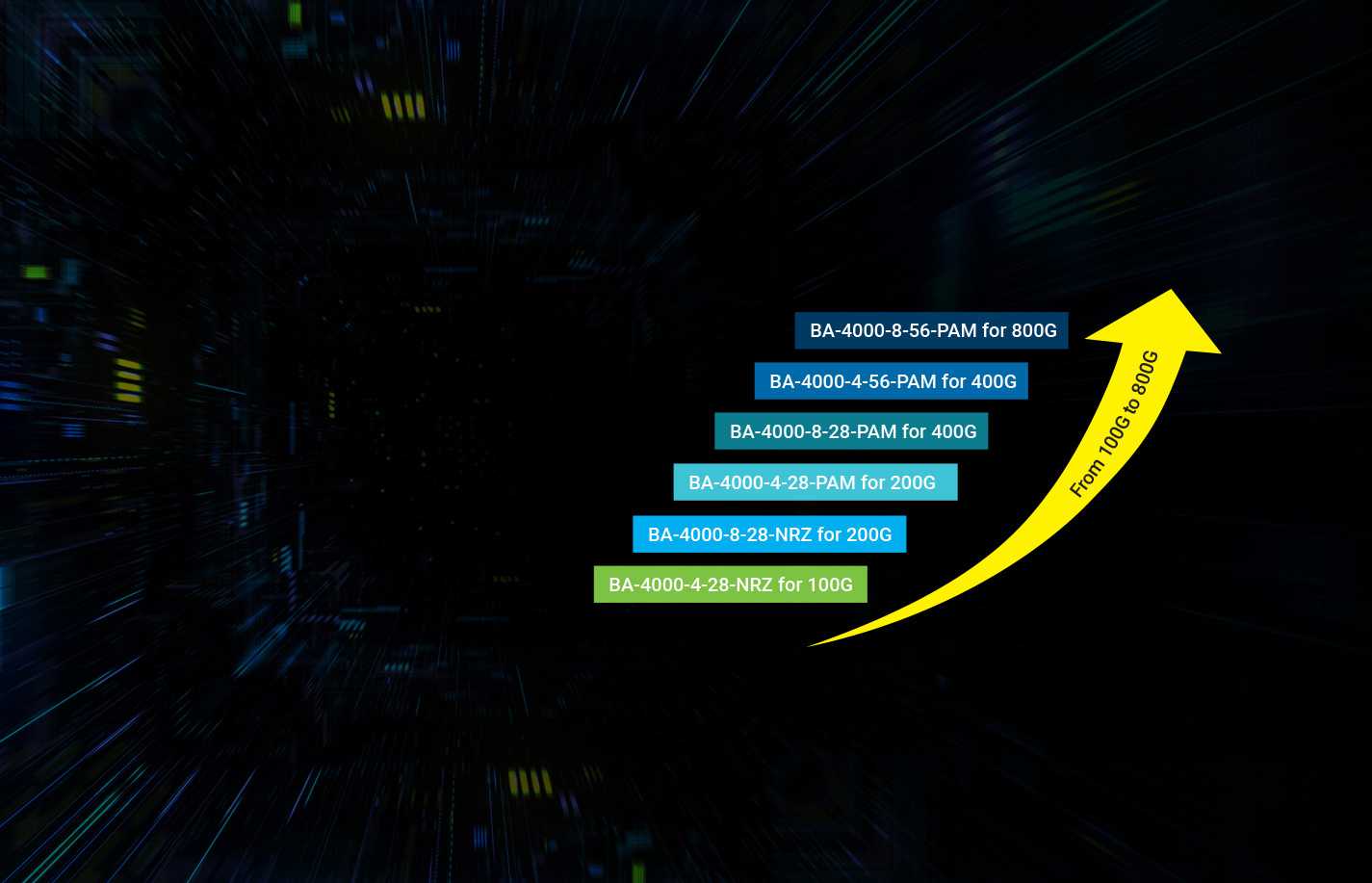

• 100G（4x28GBd）、400G（4x56GBd）；800G（8x56GBd
• 支持NRZ和PAM4编码

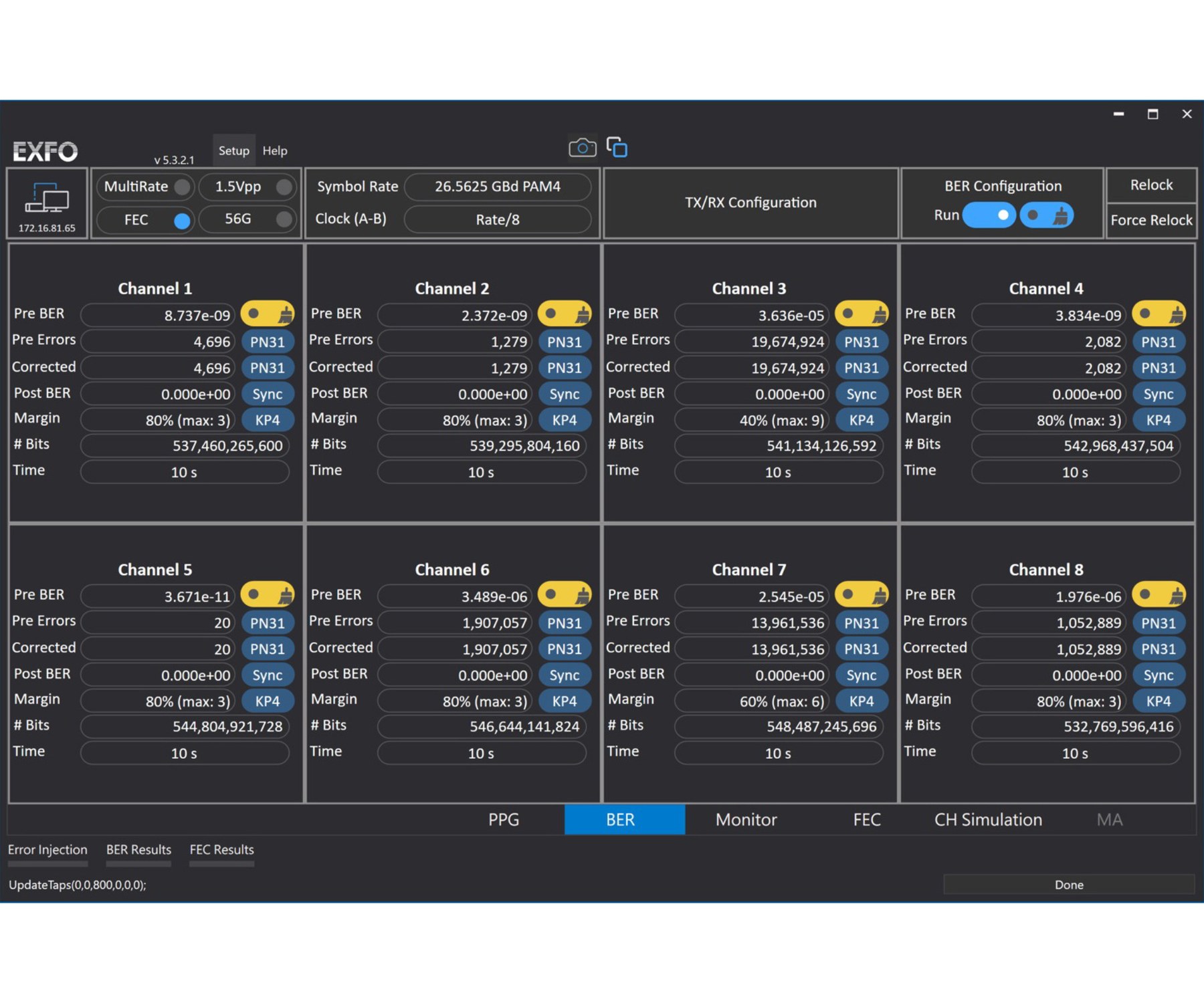

• 支持PRBS 7/9/11/13/15/23/31/13Q/31Q、SSPRQ

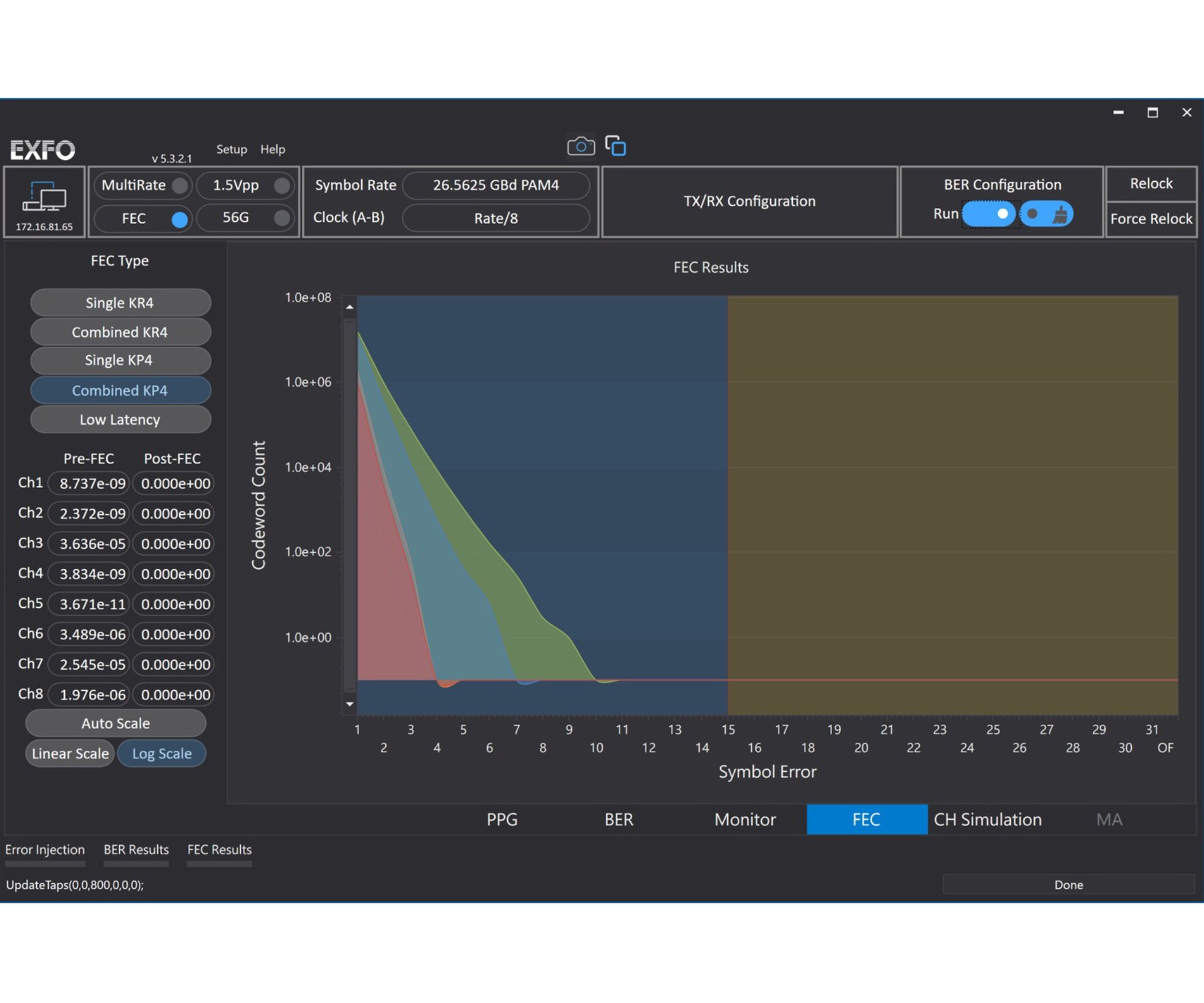

• FEC功能：支持FEC Encoded Scrambled Idle码型，以测试53 GBd host侧接口
• 通道模拟器
• 插入突发/随机的误码
典型应用

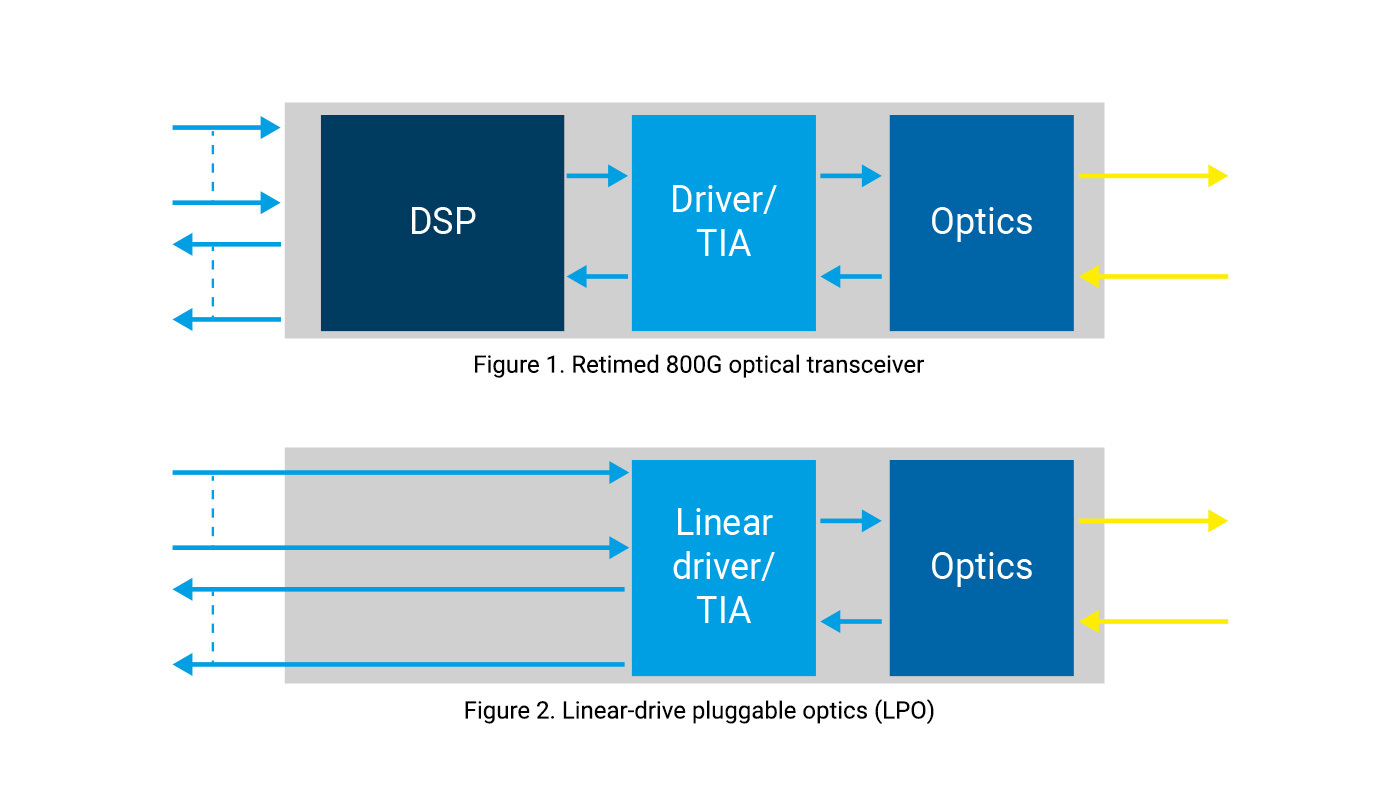

• 测试和验证光模块与线缆
• 测试光器件和PIC
• 测试高速集成电路
资源下载
• 详细指标：全部技术指标已单独整理，详见 BA-4000 800G电误码率分析仪 详细指标页
onetest仪器资源库 · EXFO BA-4000 800G电误码率分析仪
EXFO · EXFO Inc.
BA-4000 800G电误码率分析仪 · 详细指标
连接器类型 O-SMPM connector (up 至 67… · 通道数量 4 or 8 · 重量 ≤ 10 kg (22 lb)
产品简介
支持NRZ和PAM4编码的电误码率分析仪，配备先进的FEC工具，支持800G测试。
本页按官方规格资料分组收录 BA-4000 800G电误码率分析仪 的全部关键技术指标；产品定位、特性与应用场景请见 BA-4000 产品介绍页。
技术指标
技术规格
• 通道数量：4 or 8
• 调制（x-28-NRZ）：NRZ only
• 调制：NRZ/PAM4
• 调制（x-56-RCNC-FECx）：PAM4 only
• Data rate per lane (GBd) - x-28-NRZ：8.5, 9.95328, 10, 10.3125, 10.709, 11.3176, 12, 12.5, 14.025, 21.0, 24.33024, 24.8832, 25, 25.06752, 25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9 a, k
• Data rate per lane (GBd) - x-28-PAM：24.8832, 25, 25.06752, 25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9, 29.0625 a, k
• Data rate per lane (GBd) - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：24.8832, 25, 25.06752, 25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9, 29.0625, 49.765, 49.7664, 50, 50.13504, 51.5625, 53.125, 55.9, 55.90747, 56.125, 56.25, 57.8, 58.125, 59.375 a, k
• Data rate per lane (GBd) under FEC mode - x-28-PAM：24.8832, 25.0, 25.06752, 25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9, 29.0625 k GBd
• Data rate per lane (GBd) under FEC mode - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：24.8832, 25, 25.06752, 25.78125, 26.5625, 27.95, 28.05, 28.125, 28.9, 29.0625, 49.765, 49.7664, 50, 50.13504, 51.5625, 53.125, 55.9, 55.90747, 56.125, 56.25, 57.8, 58.125, 59.375 k GBd
• Data rate per lane (GBd) under FEC mode - x-56-RCNC-FECx：26.5625, 53.125 GBd
• Data rate per lane (GBd) under FGC mode - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：25.78125, 26.5625 (support NRZ and PAM4), 51.5625, 53.125 (support PAM4) GBd
• Data rate adjustment (ppm) - x-28-NRZ / x-28-PAM：0 至 ±300
• Data rate adjustment (ppm) - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：0 至 ±1000
• Maximum amplitude (mVppd) - x-28-NRZ：800 b, c
• Maximum amplitude (mVppd) - x-28-PAM：800 c, e, j
• Maximum amplitude (mVppd) - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx / x-56-RCNC-FECx：800 f, j
• Rise/fall time (20% to 80%) (ps) - x-28-NRZ：16.5/16.5 c ps
• Rise/fall time (20% to 80%) (ps) - x-28-PAM：11/11 c ps
• Rise/fall time (20% to 80%) (ps) - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：10/10 e (53.125G) / 10/10 c (25.78125G)
• PAM4 eye width (zero hit) (ps) - x-28-PAM：23 d ps
• PAM4 eye width (zero hit) (ps) - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：5.5 f (53.125G) / 23 d (26.5625G)
• PAM4 eye width (zero hit) (ps) - x-56-RCNC-FECx：6 g (53.125G) / 23 d (26.5625G)
• Jitter RMS (fs) - x-28-NRZ：750 c fs
• Jitter RMS (fs) - x-28-PAM：450 c fs
• Jitter RMS (fs) - x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：500 e (53.125G) / 450 c (25.78125G)
• Sensitivity (mVppd) - x-28-NRZ：100 (NRZ 25.78125G) h
• Sensitivity (mVppd) - x-28-PAM：200 (PAM4 26.5625G) h
• Sensitivity (mVppd) - x-56-PAM-FECx：250 i (PAM4 53.125G)
• Sensitivity (mVppd) - x-56-HP-FECx / x-56-HP-FGCx-FECx：200 i, m (PAM4 53.125G)
• Sensitivity (mVppd) - x-56-RCNC-FECx：150 i (PAM4 53.125G)
• CTLE (dB) - x-28-NRZ：0 至 7 dB
• CTLE (dB) - x-28-PAM：0 至 8 dB
• CTLE (dB) - x-56-RCNC-FECx：Auto-adaptive dB
• ED damage level (mVppd) - x-28-NRZ / x-28-PAM / x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：1200
• ED damage level (mVppd) - x-56-RCNC-FECx：900
• Clock ratio (clock frequency / symbol rate) - x-28-NRZ：/8, /16
• Clock ratio (clock frequency / symbol rate) - x-28-PAM / x-56-PAM-FECx / x-56-HP-FECx / x-56-HP-FGCx-FECx：/2, /4, /8, /16, /32, /64
• Clock ratio (clock frequency / symbol rate) - x-56-RCNC-FECx：/8, /16, /32, /64
• 连接器类型：O-SMPM connector (up 至 67 GHz bandwidth)
• BER monitor：Supported
a. Fixed rate. b. Amplitude step is 200 mVppd c. NRZ 25.78125 GBd signal measured by 50 GHz bandwidth scope with 40 GHz 2.92 mm, 15 cm RF cable. d. PAM4 26.5625 GBd signal measured by 50 GHz bandwidth scope with 40 GHz 2.92 mm, 15 cm RF cable. e. NRZ 53.125 GBd signal measured by 50 GHz bandwidth scope with 50 GHz 2.4 mm, 15 cm RF cable. Post-cursor is –2%. f. PAM4 53.125 GBd signal measured by 50 GHz bandwidth scope with 50 GHz 2.4 mm, 15 cm RF cable. Post-cursor is –2%. g. PAM4 53.125 GBd signal measured by 50 GHz bandwidth scope with 50 GHz 2.4 mm, 15 cm RF cable. Post-cursor is 0%. h. Measured by direct loopback from PPG to ED with 40 GHz O-SMPM, 20 cm RF cable. i. BER ≤ 10–10 j. Support overdrive 900 mVppd k. Use GUI version 6.17 or newer. l. Under FEC mode, no support of PRBS13Q, PRBS16Q, SSPRQ, and user-defined pattern at ED. m. Receiving range is up to 500 mVppd and BER ≤ 10–10 All specifications are typical, at 23 °C ± 2 °C unless otherwise specified.
通用规格
• 尺寸（高×宽×深）：103 mm x 442 mm x 300 mm (4.1 in x 17.4 in x 11.8 in)
• 重量：≤ 10 kg (22 lb)
• 工作温度：5 ℃ 至 40 ℃ (41 ℉ 至 104 ℉)
• 存储温度：–20 ℃ 至 70 ℃ (–4 ℉ 至 158 ℉)
• 相对湿度：20% 至 80%
• 功率：100 Vac 至 240 Vac (47 Hz 至 63 Hz) 60 W typical / 80 W max.
注：以上指标摘自 EXFO 官网公开产品规格资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。官方规格书中以字母标注的脚注（测试条件）未在本页展开，完整条件请以原规格书为准。
