    EXFO · EXFO Inc.

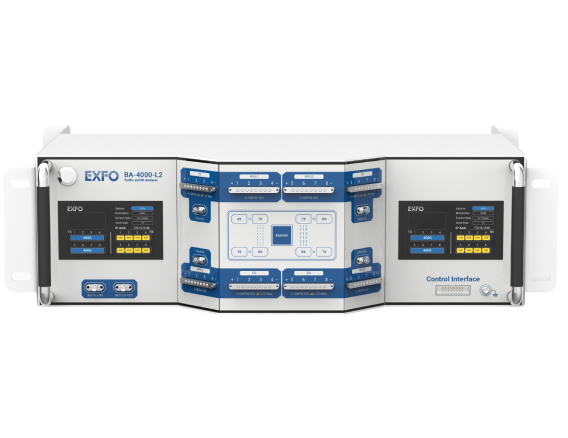

    BA-4000-L2 支持实时流量分析的误码率分析仪
    重量 ≤ 10 kg (22 lb) · 尺寸 139 mm × 443 mm × 229 mm … · 调制 PAM4
    产品简介
    将1层误码率（BER）分析仪和2层流量分析仪结合起来，适用于800G DR4/FR4/LR4和800G LPO光模块。
    核心参数
    • 重量：≤ 10 kg (22 lb)
    • 尺寸（高×宽×深）：139 mm × 443 mm × 229 mm (5 1/2 in × 17 1/2 in × 9 in)
    • 调制：PAM4
    • Symbol rate：53.125 GBd
    • Operation mode：Framed – 1×800G, 2×400G, 8×100G / Unframed
    • Tx pre-emphasis：7 taps (3 pre-cursors, a main cursor, and 3 post-cursors)
    • Sub-eye height tuning：Lower eye, upper eye
    • Channel polarity：Tx inversion, Rx inversion
    功能与特点
    • 卓越的硬件设计：原生电气接口、信号质量极佳、眼图清晰、错误平层（error floor）低
    • 2层成帧流量测试：根据2层成帧流量，提供真实的1层被测设备（DUT）系统视图
    • 1层误码率测试：在进行2层测试时，信号质量极佳
    • 实时的FEC分析：测试pre/post FEC BER、符号错误（symbol error）分布和FEC裕量（FEC margin)
    • 功能强大的均衡器和通道模拟器：功能强大的均衡器，包括CTLE、32抽头FFE和DFE，特别适用于LPO光模块测试
    • 2层测试：测试800G DR4/FR4/LR4/ZR光模块，分析成帧的L2流量
    典型应用
    BA-4000-L2 支持实时流量分析的误码率分析仪
    BA-4000-L2 支持实时流量分析的误码率分析仪
    BA-4000-L2 支持实时流量分析的误码率分析仪
    资源下载
    • 详细指标：全部技术指标已单独整理，详见 BA-4000-L2 支持实时流量分析的误码率分析仪 详细指标页
    onetest仪器资源库 · EXFO BA-4000-L2 支持实时流量分析的误码率分析仪





    EXFO · EXFO Inc.
    BA-4000-L2 支持实时流量分析的误码率分析仪 · 详细指标
    重量 ≤ 10 kg (22 lb) · 尺寸 139 mm × 443 mm × 229 mm … · 调制 PAM4
    产品简介
    将1层误码率（BER）分析仪和2层流量分析仪结合起来，适用于800G DR4/FR4/LR4和800G LPO光模块。
    本页按官方规格资料分组收录 BA-4000-L2 支持实时流量分析的误码率分析仪 的全部关键技术指标；产品定位、特性与应用场景请见 BA-4000-L2 产品介绍页。
    技术指标
    技术规格
    • High-speed interface：4×O-SMPM RF connector, 67 GHz bandwidth / 8×O-SMPM RF connector, 67 GHz bandwidth (with RCNC option)
    • 调制：PAM4
    • Symbol rate：53.125 GBd
    • Operation mode：Framed – 1×800G, 2×400G, 8×100G / Unframed
    • Tx pre-emphasis：7 taps (3 pre-cursors, a main cursor, and 3 post-cursors)
    • Sub-eye height tuning：Lower eye, upper eye
    • Channel polarity：Tx inversion, Rx inversion
    • Rx equalizer：Auto adaptive CTLE, 32-tap FFE, and DFE / Auto adaptive CTLE, 20-tap FFE with spurious noise and reflection cancellation (RCNC mode and RCNC option required)
    • General measurements：Frequency offset, pre-FEC error (count, rate) / Tx/Rx frame count, Tx/Rx line utilization, correctable codeword count, frame loss ratio, FEC margin, test time, latency, frame check sequence (FCS), etc.
    • Ethernet alarms and errors：Link down, no traffic, pattern loss, local fault detected, local fault received, remote fault, LOA, local degraded SER detected, local degraded SER received, remote degraded SER, 66B block, FEC-UNCOR-CW, FEC-COR-CW, FEC-SYMB
    • PCS alarms：LOAML, excessive skew, invalid marker

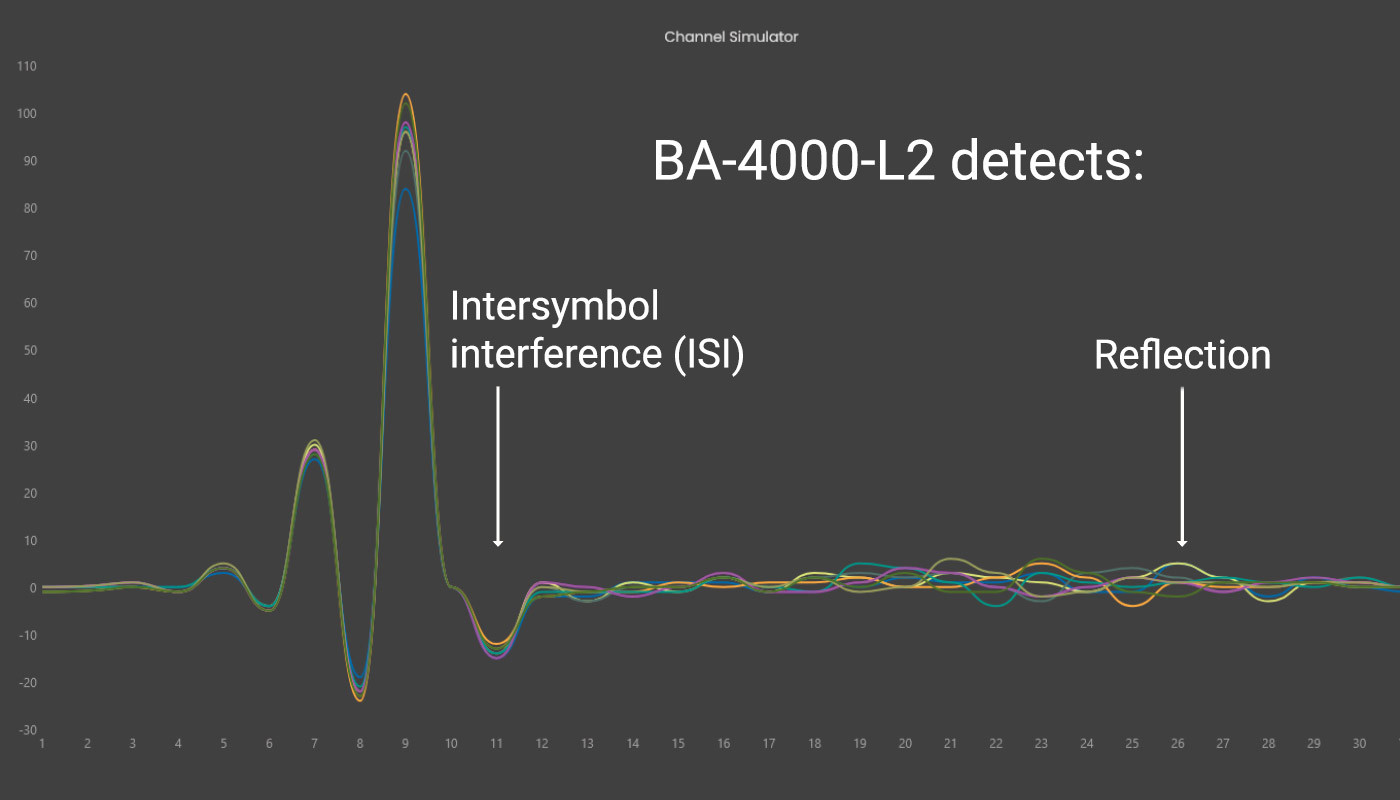

    • Rx taps（channel simulation）：Channel response table, channel response plot
    • Frame distribution：Size analysis of 1522
    • PCS lane info：Pre-FEC BER/SER per lane, LOMAL, excessive skew, invalid marker per lane, PCS lane mapping
    • Histogram：SNR, level deviation, threshold deviation, sub-eye height (RCNC mode and RCNC option required)
    • Frame size：64 至 16000 bytes (fixed, EMIX)
    • L2 MAC address：Source MAC address, destination MAC address, EtherType
    • Ethernet error injection type：FEC-UNCOR-CW, FEC-COR-CW, FEC-SYMB, 66B block
    • Pattern（unframed mode）：PRBS 15Q/31Q, only PPG supports PRBS13Q, SSPRQ and user-defined pattern
    • Maximum amplitude：800 mVppd a, b
    • PAM4 eye width（zero hit）：6.0 ps a
    • Sensitivity：250mVppd and BER c
    • ED damage level：900mVppd
    • Resource embedded：User guide, API guide, sample code
    • Clock output：Amplitude > 400 mV, Ratio /8,/16,/32, /64 (trigger)
    • Reference clock：Sync with another unit 至 support 1.6T (16×100G), Reference clock output amplitude > 700 mV
    • Low-speed signal control interface：16-pin header 至 access transceiver through EXFO 800G MCB (QSFP-DD, OSFP, OSFP-RHS)
    • Transceiver access：Show low-speed signals, read/write I2C register
    • LAN port TCP/IP：IP address, subnet mask, default gateway, and DHCP support
    a. PAM4 53.125 GBd signal measured by 50 GHz-bandwidth scope with 50 GHz 2.4 mm, 15 cm RF cable. b. Support overdrive 900 mVppd c. Measured by direct loopback from PPG to ED with 67 GHz-bandwidth O-SMPM, 20 cm RF cables. All specifications are typical, at 23 °C ± 2 °C unless otherwise specified.
    通用规格
    • 尺寸（高×宽×深）：139 mm × 443 mm × 229 mm (5 1/2 in × 17 1/2 in × 9 in)
    • 重量：≤ 10 kg (22 lb)
    • 工作温度：5 ℃ 至 40 ℃ (41 ℉ 至 104 ℉)
    • 存储温度：–20 ℃ 至 70 ℃ (–4 ℉ 至 158 ℉)
    • 相对湿度：20 % 至 80 % (80 % for temperatures up 至 31 ℃ decreasing linearly 至 50 % at 40 ℃)
    • 功率：100 至 127 V, 50/60 Hz / 200 至 240 V, 50/60 Hz 400 W max.
    注：以上指标摘自 EXFO 官网公开产品规格资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。官方规格书中以字母标注的脚注（测试条件）未在本页展开，完整条件请以原规格书为准。
