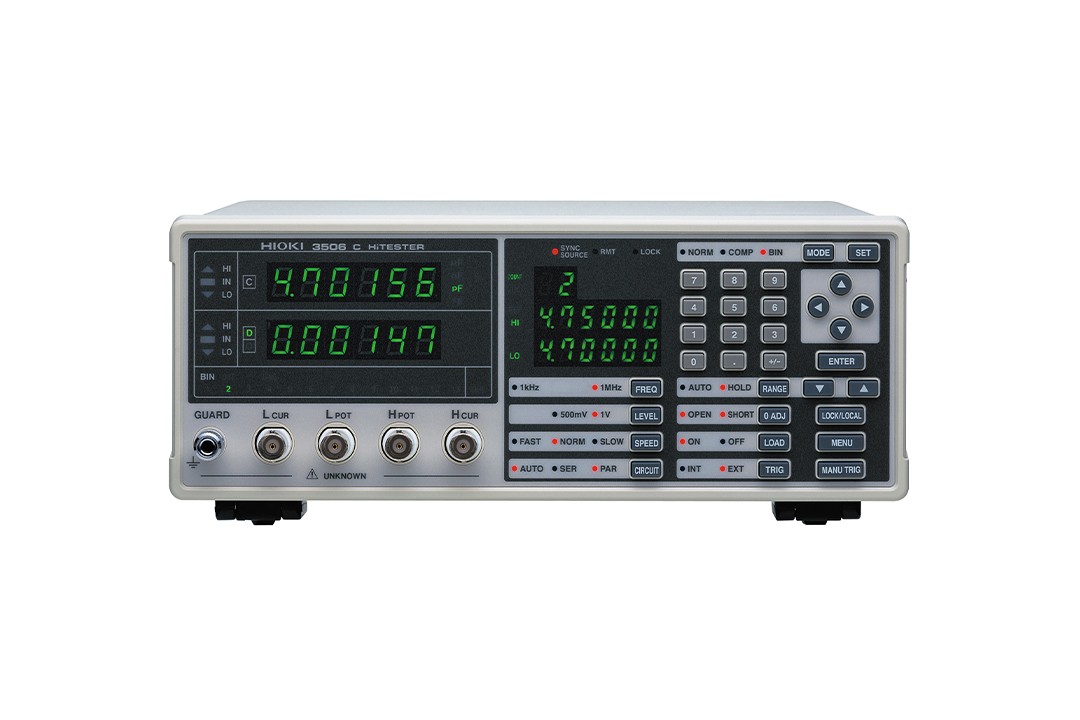

3506-10 C测试仪 对应1MHz测试, 低容量,高精度,高速测试。模拟测量时间0.6ms(1MHz)的高速测量。提高了抗干扰性，在产线的上也能实现高反复精度。1kHz、1MHz测量下，低电容的贴片时可稳定测量。根据BIN的测定区分容量。
CF6000 是利利普（OWON）的网络分析仪校准套件，DC至9GHz。
CF5000 是利利普（OWON）的网络分析仪校准套件，DC至9GHz。
同厂商产品
10 MHz 至 110 GHz · 动态范围优于 140 dB · 4 端口独立矢量源、8 个并行接收机
10 kHz 至 44 GHz 综合型矢量网络分析 · 动态范围优于 110 dB · 支持多窗口多通道与二次开发
9 kHz 至 44 GHz · 动态范围优于 130 dB · 单源双端口 / 双源四端口可选
VNA5000A 10MHz至50GHz矢量网络分析仪 2/4端口|玖锦 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
玖锦 JIUJIN · 成都玖锦科技有限公司

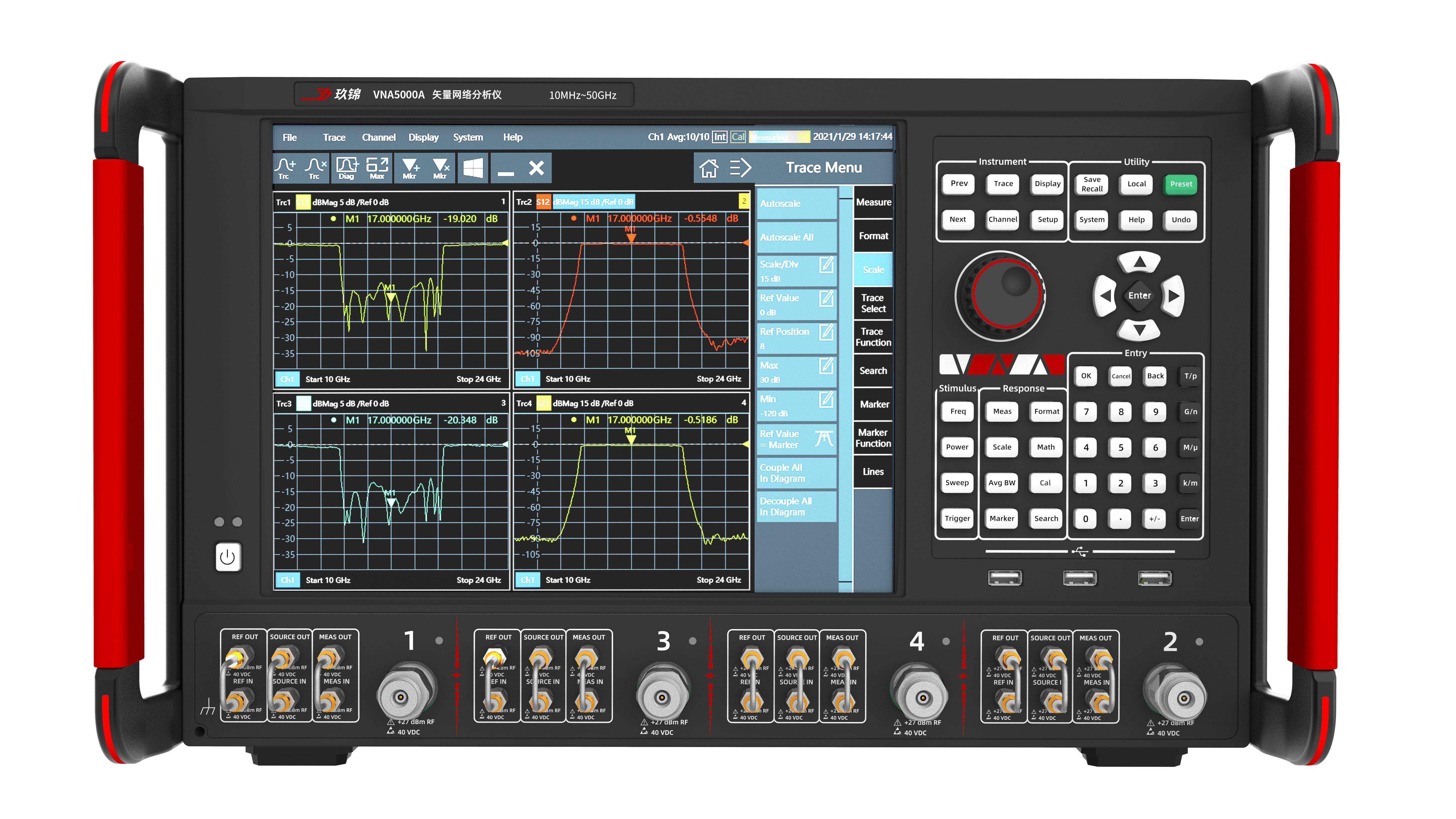

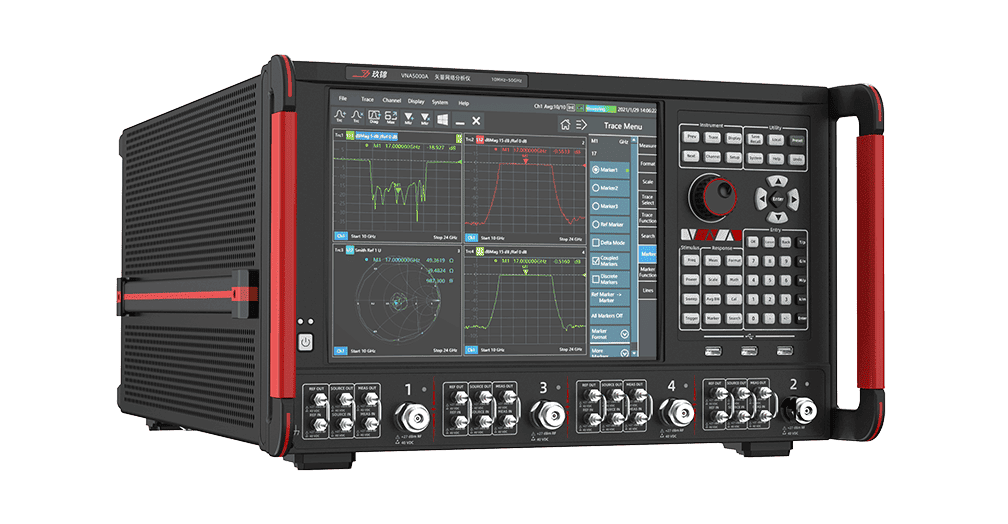

VNA5000A矢量网络分析仪
10 MHz 至 50 GHz（可扩频至 1.1 THz）· 动态范围优于 130 dB · 双源双端口 / 四源四端口
产品简介
VNA5000A矢量网络分析仪 是成都玖锦科技有限公司的矢量网络分析仪，频率覆盖 10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz）。 高动态范围优于130 dB（典型值）；迹线噪声优于0.001 dB。
支持标准S参数测量、时域测量、增益压缩测量、频率偏移测量、标量混频测量、矢量混频测量、脉冲测量、噪声系数测量、快速连续波扫描测量。设备提供 6 类测量与分析能力：滤波器、耦合器等测试、时域测量、理想的天线测量、频偏测量、脉冲S参数测量、混频器标量测试。支持程控与远程控制，便于集成到自动化测试系统。
官方定位：作为玖锦的矢量网络分析仪产品，VNA5000A 以 10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz） 的频率覆盖与 滤波器、耦合器等测试、时域测量、理想的天线测量 等测量能力面向电磁频谱、5/6G/无线通信、航空航天、雷达、汽车电子等应用场景。
核心参数
• 频率覆盖：10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz）
• 频率范围：10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz）
• 高动态范围优于130 dB（典型值）
• 迹线噪声优于0.001 dB
• 校准类型灵活可选，兼容多种校准件
• 各个端口配置独立的源，提供双源激励双端口或四源激励四端口配置可选
• 支持标准S参数测量、时域测量、增益压缩测量、频率偏移测量、标量混频测量、矢量混频测量、脉冲测量、噪声系数测量、快速连续波扫描测量
• 可通过LAN、GPIB和USB接口控制仪器
• 远程控制指令兼容主流同类设备
• 频率覆盖：支持波导扩频到1.1THz
主要功能

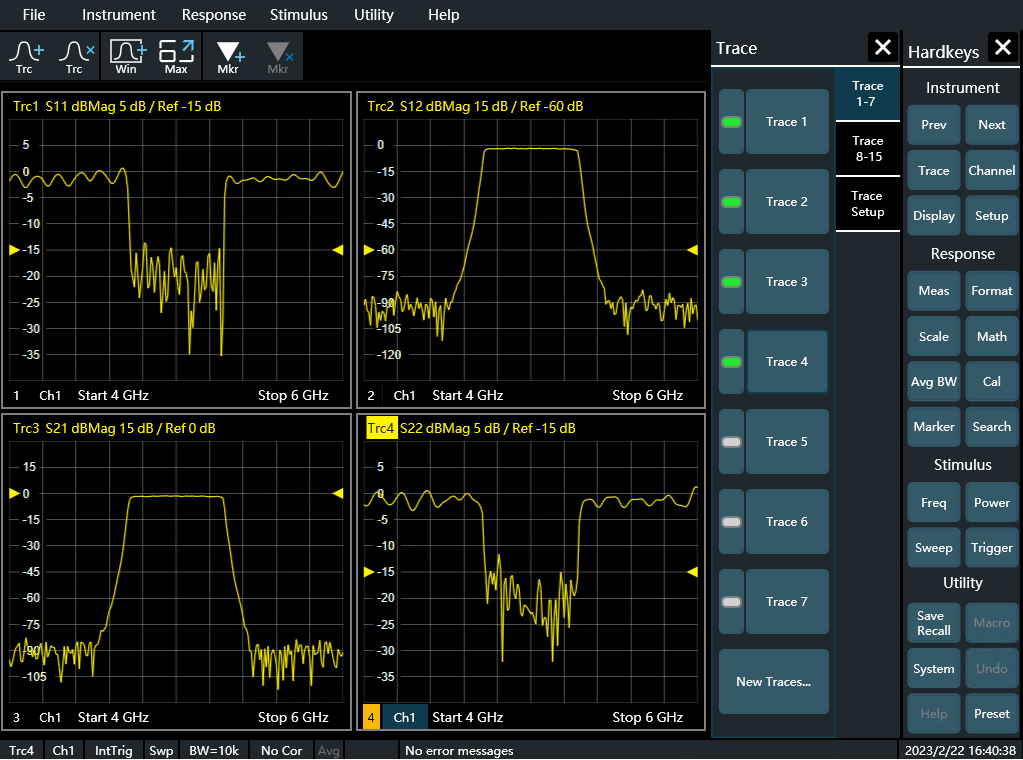

滤波器、耦合器等测试
VNA5000A矢量网络分析仪具有滤波器测试菜单，同时具备快速准确的分段扫描功能，可对滤波器通带阻带进行不同的扫描参数设置，快速高效准确的测量出滤波器频域内的所有指标（包括x dB带宽、中心频率、Q值、插损等）。

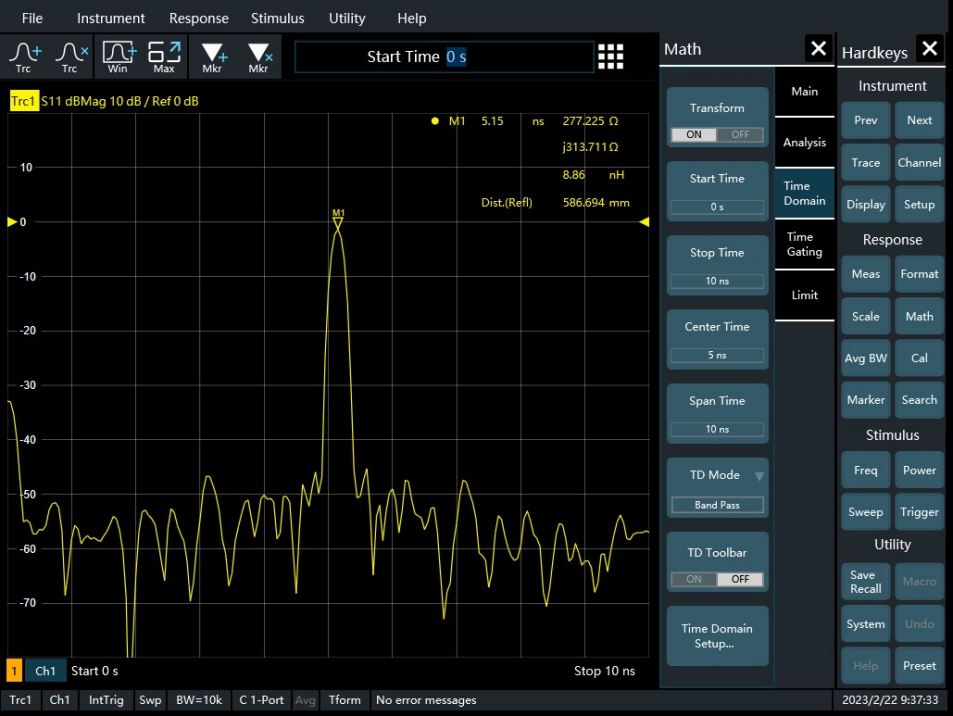

时域测量
随着信息产业的高速发展，对网络带宽的需求也越来越高，这就需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，TDR差分阻抗是其中一个重要测试项。

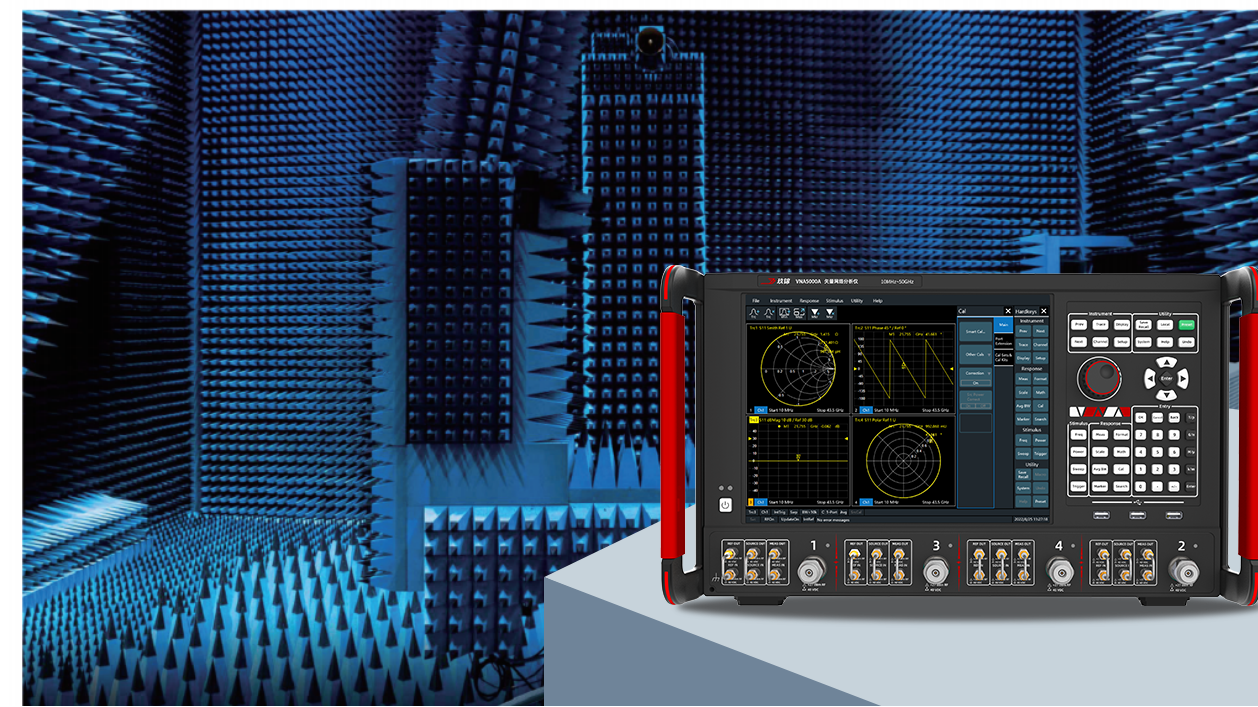

理想的天线测量
VNA5000A矢量网络分析仪具备低轨迹噪声、广泛的可选中频带宽和多种平均功能，有助于在快速测试、高灵敏度和高精确度之间实现最佳平衡。VNA5000A能够使用至多四个信号源生成激励信号，因此能够测量电子控制天线阵列的方向图。采用真正并行接收机架构和至多八个接收机，能够可靠测量至多8个输入信号的幅度和相位。因此 VNA5000A能够用作紧凑型多信道接收机以设计用于MIMO移动通信系统的天线阵列和子阵列，或用于采用水平和垂直极化天线与参考接收天线的天线测试系统。

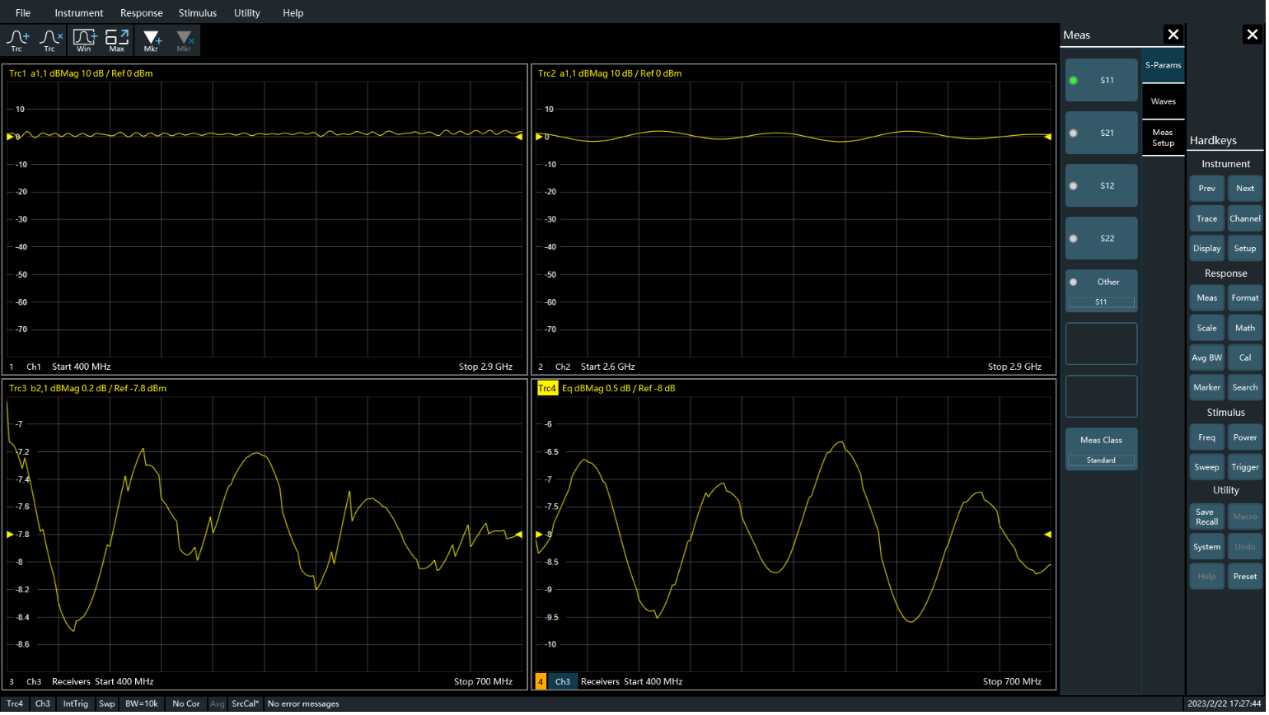

频偏测量
频偏测量模式具有将矢量网络分析仪源输出频率调节到不同于接收频率的功能。VNA5000A矢量网络分析仪在硬件和软件基础上为用户提供了频率偏移测量功能。

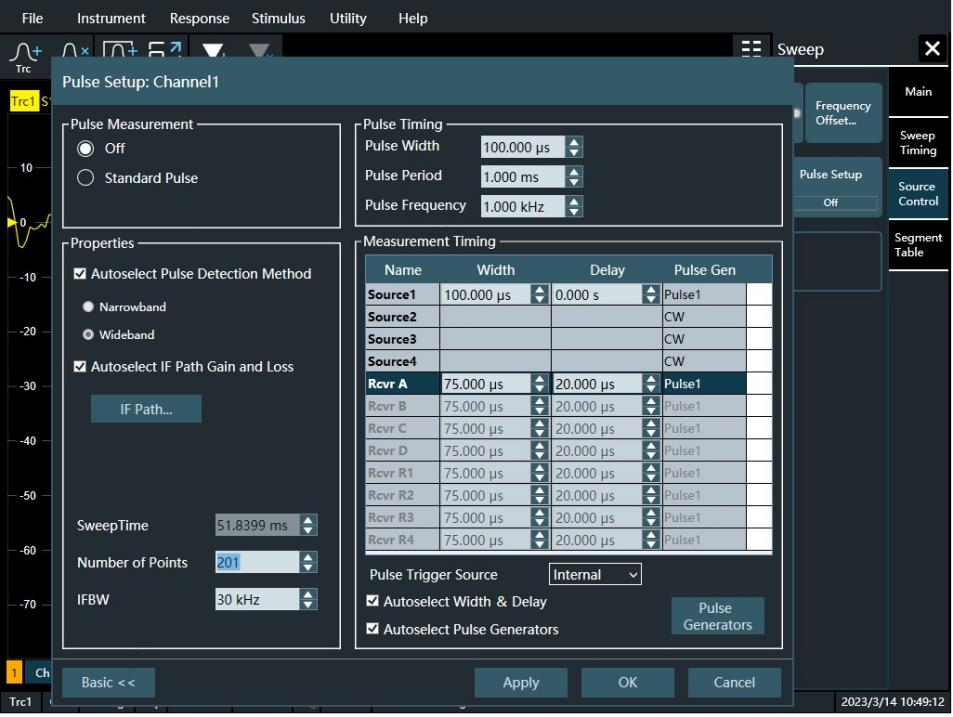

脉冲S参数测量
VNA5000A内置四路脉冲发生器，用于内部源调制、中频门控制，并从后面板输出。每路脉冲发生器的脉宽和延时独立可设。源调制来源包括后面板输入、内部脉冲发生器、常开和常闭等多种状态。可利用外部脉冲对矢量网络分析仪的源进行调制；也可以使用外部调制器对矢量网络分析仪的源进行调制，通过触发同步模式进行测量。

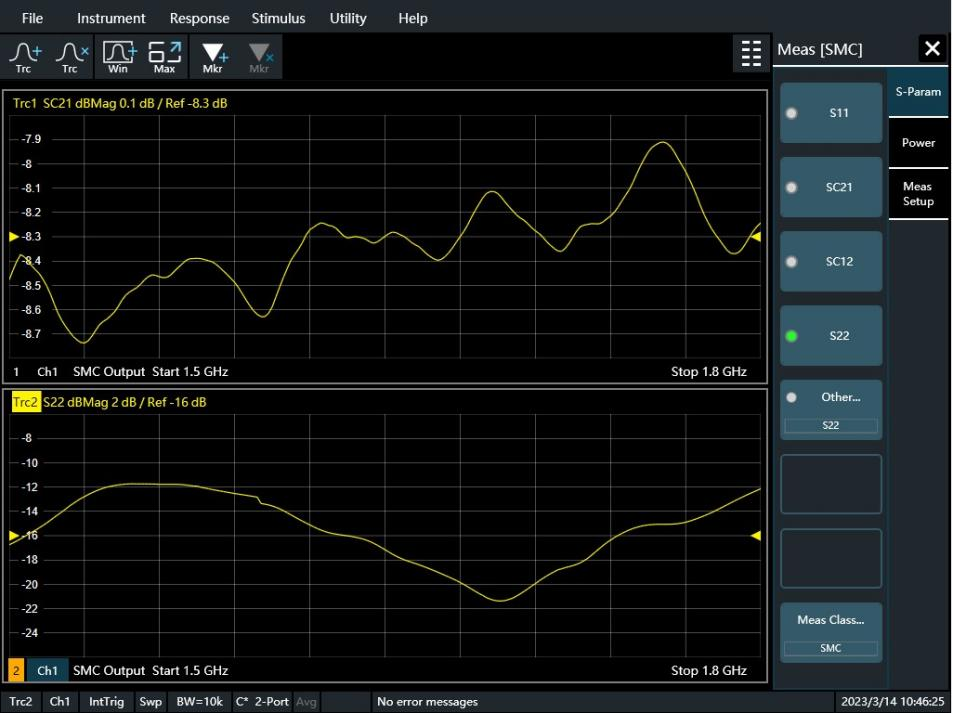

混频器标量测试
VNA5000A提供混频器/变频器特性测量设置，支持双阶本振、外部本振源输入；支持线性扫描、功率扫描、段扫描等多种扫描类型，通过简单的设置即可自动完成复杂的混频器RF、双LO、IF之间的特性计算和测试。
典型应用与解决方案
• 平面近场测试系统
• 材料特性研究
• 半导体芯片测试
资源下载
• 详细指标：全部技术指标与测量能力已单独整理，详见 VNA5000A矢量网络分析仪 详细指标页
以上参数、功能与配图均取自玖锦官网该产品页公开资料。
onetest仪器资源库 · 玖锦 VNA5000A矢量网络分析仪
玖锦 JIUJIN · 成都玖锦科技有限公司
VNA5000A矢量网络分析仪 · 详细指标
10 MHz 至 50 GHz（可扩频至 1.1 THz）· 动态范围优于 130 dB · 双源双端口 / 四源四端口
产品简介
VNA5000A矢量网络分析仪 是成都玖锦科技有限公司的矢量网络分析仪，频率覆盖 10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz）。 高动态范围优于130 dB（典型值）；迹线噪声优于0.001 dB。
官方定位：作为玖锦的矢量网络分析仪产品，VNA5000A 以 10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz） 的频率覆盖与 滤波器、耦合器等测试、时域测量、理想的天线测量 等测量能力面向电磁频谱、5/6G/无线通信、航空航天、雷达、汽车电子等应用场景。
关键指标
• 频率覆盖：10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz）
• 频率范围：10 MHz~26.5 GHz/43.5 GHz/50 GHz（可扩展至110 GHz）
• 高动态范围优于130 dB（典型值）
• 迹线噪声优于0.001 dB
• 校准类型灵活可选，兼容多种校准件
• 各个端口配置独立的源，提供双源激励双端口或四源激励四端口配置可选
• 支持标准S参数测量、时域测量、增益压缩测量、频率偏移测量、标量混频测量、矢量混频测量、脉冲测量、噪声系数测量、快速连续波扫描测量
• 可通过LAN、GPIB和USB接口控制仪器
• 远程控制指令兼容主流同类设备
• 频率覆盖：支持波导扩频到1.1THz
测量能力与工作模式
滤波器、耦合器等测试
VNA5000A矢量网络分析仪具有滤波器测试菜单，同时具备快速准确的分段扫描功能，可对滤波器通带阻带进行不同的扫描参数设置，快速高效准确的测量出滤波器频域内的所有指标（包括x dB带宽、中心频率、Q值、插损等）。
时域测量
随着信息产业的高速发展，对网络带宽的需求也越来越高，这就需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，TDR差分阻抗是其中一个重要测试项。
理想的天线测量
VNA5000A矢量网络分析仪具备低轨迹噪声、广泛的可选中频带宽和多种平均功能，有助于在快速测试、高灵敏度和高精确度之间实现最佳平衡。VNA5000A能够使用至多四个信号源生成激励信号，因此能够测量电子控制天线阵列的方向图。采用真正并行接收机架构和至多八个接收机，能够可靠测量至多8个输入信号的幅度和相位。因此 VNA5000A能够用作紧凑型多信道接收机以设计用于MIMO移动通信系统的天线阵列和子阵列，或用于采用水平和垂直极化天线与参考接收天线的天线测试系统。
频偏测量
频偏测量模式具有将矢量网络分析仪源输出频率调节到不同于接收频率的功能。VNA5000A矢量网络分析仪在硬件和软件基础上为用户提供了频率偏移测量功能。
脉冲S参数测量
VNA5000A内置四路脉冲发生器，用于内部源调制、中频门控制，并从后面板输出。每路脉冲发生器的脉宽和延时独立可设。源调制来源包括后面板输入、内部脉冲发生器、常开和常闭等多种状态。可利用外部脉冲对矢量网络分析仪的源进行调制；也可以使用外部调制器对矢量网络分析仪的源进行调制，通过触发同步模式进行测量。
混频器标量测试
VNA5000A提供混频器/变频器特性测量设置，支持双阶本振、外部本振源输入；支持线性扫描、功率扫描、段扫描等多种扫描类型，通过简单的设置即可自动完成复杂的混频器RF、双LO、IF之间的特性计算和测试。
说明
以上指标与测量能力摘自 玖锦官网 VNA5000A 产品页；该产品官方未提供独立规格书下载，若与随箱文件不一致，以随箱文件为准。
资源下载
• 产品介绍：产品定位、核心参数与典型应用详见 VNA5000A矢量网络分析仪 产品介绍页
onetest仪器资源库 · 玖锦 VNA5000A矢量网络分析仪 详细指标
全部
玖锦官方渠道
厂家联系方式（成都）
销售热线：400-902-8099
邮箱：sales@jiujintech.com
市场部电话：187 8003 7098
邮箱：liqiao@jiujintech.com
代理招募：177 6048 7701
邮箱：lilulu@jiujintech.com
地址：成都市高新区和乐一街71号AI创新中心A区A1栋、A4-1栋
地址：北京市海淀区西杉创意园二区11号楼-1-3层06
华北区（代理商：为准电子科技有限公司）
电话：400 008 6290
地址：北京市朝阳区创远路36号院12号楼二层201室
官网：www.welzek.com
华北区（代理商：北京星网测控科技有限公司）
电话：135 0126 7563（李颖星）
邮箱：lingxing@starnetxw.com
地址：北京市海淀区中关村中科院黄庄小区814楼1106室
华北区（代理商：北京东方中科集成科技股份有限公司）
电话：010-6871 5566
地址：北京市海淀区阜成路67号银都大厦12层
西北区（代理商：西安安泰测试设备有限公司）
电话：4000-029-016
地址：西安市高新区高新四路17号志诚商务C207室
官网：www.agitek.com.cn
西北区（代理商：西安坤为智信科技有限公司）
电话：138 9280 4097（王团兵）
地址：西安市高新区锦业路125号西安半导体产业园A座17层1715室
华南区（代理商：深圳市星网实业有限公司）
电话：0755-8662 6686、186 8238 9988（周彩丽）
邮箱：zhoucailic@starnet.com
地址：深圳市宝安区怡园路5173号润丰源商务大厦C座213室
| 产品型号 | 说明 |
| VNA5000A | 矢量网络分析仪主机 |
| 可配置选件 | |
| 频率选件 | |
| VNA5000A-F13 | 10 MHz-13.5 GHz |
| VNA5000A-F26 | 10 MHz-26.5 GHz |
| VNA5000A-F43 | 10 MHz-43.5 GHz |
| VNA5000A-F50 | 10 MHz-50 GHz |
| 功能选件 | |
| VNA5000A-F13选件 | |
| VNA5000A-213 | 双端口基本配置 |
| VNA5000A-413 | 四端口基本配置 |
| VNA5000A-S10 | 用于时域测量 |
| VNA500OA-S20 | 用于增益压缩二维扫描测量 |
| VNA5000A-S30 | 用于频率偏移测试 |
| VNA5000A-S40 | 脉冲测量 |
| VNA5000A-S50 | 噪声系数测量软件 |
| VNA5000A-S60 | 快速连续波扫描 |
| VNA5000A-K01 | 3.5mm阴头4合1校准件，用于整机校准 |
| VNA5000A-K02 | 3.5mm阳头4合1校准件，用于整机校准 |
| VNA5000A-K03 | 3.5mm校准套件(含阴头和阳头) |
| VNA5000A-K03-S | 高性能3.5mm校准套件(含阴头和阳头) |
| VNA5000A-K04 | N型4合1校准件，用于整机校准 |
| VNA5000A-CO1 | 3.5mm测试电缆，阴头到阳头，60cm,用于整机测量 |
| VNA5000A-C02 | 3.5mm测试电缆，阴头到阴头，60cm,用于整机测量 |
| VNA5000A-C03 | 3.5mm测试电缆，阳头到阳头，60cm,用于整机测量 |
| VNA5000A-C01-S | 3.5mm高性能稳幅稳相测试电缆，阴头到阳头 |
| VNA5000A-C02-S | 3.5mm高性能稳幅稳相测试电缆，阴头到阴头 |
| VNA5000A-C03-S | 3.5mm高性能稳幅稳相测试电缆，阳头到阳头 |
| VNA5000A-CO4 | N型测试电缆，阴头到阳头，60cm,用于整机测量 |
| VNA5000A-C05 | N型测试电缆，阴头到阴头，60cm,用于整机测量 |
| VNA5000A-C06 | N型测试电缆，阳头到阳头，60cm,用于整机测量 |
| VNA5000A-C04-S | N型高性能稳幅稳相测试电缆，阴头到阳头 |
| VNA5000A-C05-S | N型高性能稳幅稳相测试电缆，阴头到阴头 |
| VNA5000A-C06-S | N型高性能稳幅稳相测试电缆，阳头到阳头 |
| VNA5000A-EC1-FF | 阴头到阴头，两端口3.5mm电子校准件 |
| VNA5000A-EC1-MF | 阴头到阳头，两端口3.5mm电子校准件 |
| VNA5000A-EC1-MM | 阳头到阳头，两端口3.5mm电子校准件 |
| VNA5000A-CAL | 随整机提供第三方校准证书 |
| VNA500OA-MAN | 随整机提供纸质版用户手册、快速指南、编程手册 |
| VNA5000A-F26选件 | |
| VNA5000A-260 | 双端口基本配置 |
| VNA5000A-261 | 两端口源通路程控步进衰减器 |
| VNA5000A-262 | 两端口源和接收通路程控步进衰减器 |
| VNA5000A-263 | 两端口源和接收通路程控步进衰减器及偏置器 |
| VNA5000A-460 | 四端口基本配置 |
| VNA5000A-461 | 四端口源通路程控步进衰减器 |
| VNA5000A-462 | 四端口源和接收通路程控步进衰减器 |
| VNA5000A-463 | 四端口源和接收通路程控步进衰减器及偏置器 |
| VNA500OA-S10 | 用于时域测量 |
| VNA5000A-S20 | 用于增益压缩二维扫描测量 |
| VNA5000A-S30 | 用于频率偏移测试 |
| VNA5000A-S31 | 用于混频器标量参数测量(必选460或461选件) |
| VNA5000A-S32 | 用于混频器矢量参数测量(必选460或461选件) |
| VNA5000A-S40 | 脉冲测量 |
| VNA5000A-S50 | 噪声系数测量软件 |
| VNA5000A-S60 | 快速连续波扫描 |
| VNA500OA-K01 | 3.5mm阴头4合1校准件，用于整机校准 |
| VNA500OA-K02 | 3.5mm阳头4合1校准件，用于整机校准 |
| VNA5000A-K03 | 3.5mm校准套件(含阴头和阳头),用于整机校准 |
| VNA5000A-K03-S | 高性能3.5mm校准套件(含阴头和阳头) |
| VNA5000A-C01 | 3.5mm测试电缆，阴头到阳头，60cm,用于整机测量 |
| VNA5000A-CO2 | 3.5mm测试电缆，阴头到阴头，60cm,用于整机测量 |
| VNA5000A-C03 | 3.5mm测试电缆，阳头到阳头，60cm,用于整机测量 |
| VNA5000A-C01-S | 3.5mm高性能稳幅稳相测试电缆，阴头到阳头 |
| VNA5000A-C02-S | 3.5mm高性能稳幅稳相测试电缆，阴头到阴头 |
| VNA5000A-C03-S | 3.5mm高性能稳幅稳相测试电缆，阳头到阳头 |
| VNA500OA-EC1-FF | 阴头到阴头，两端口3.5mm电子校准件 |
| VNA500OA-EC1-MF | 阴头到阳头，两端口3.5mm电子校准件 |
| VNA5000A-FC1-MM | 阳头到阳头，两端口3.5mm电子校准件 |
| VNA500OA-CAL | 随整机提供第三方校准证书 |
| VNA5000A-MAN | 随整机提供纸质版用户手册、快速指南、编程手册 |
| VNA5000A-F43选件 | |
| VNA5000A-200 | 双端口基本配置 |
| VNA5000A-201 | 两端口源通路程控步进衰减器 |
| VNA5000A-202 | 两端口源和接收通路程控步进衰减器 |
| VNA5000A-203 | 两端口源和接收通路程控步进衰减器及偏置器 |
| VNA5000A-400 | 四端口基本配置 |
| VNA5000A-401 | 四端口源通路程控步进衰减器 |
| VNA5000A-402 | 四端口源和接收通路程控步进衰减器 |
| VNA5000A-403 | 四端口源和接收通路程控步进衰减器及偏置器 |
| VNA5000A-S10 | 用于时域测量 |
| VNA5000A-S20 | 用于增益压缩二维扫描测量 |
| VNA5000A-S30 | 用于频率偏移测试 |
| VNA5000A-S31 | 用于混频器标量参数测量(必选400或401选件) |
| VNA5000A-S32 | 用于混频器矢量参数测量(必选400或401选件) |
| VNA5000A-S40 | 脉冲测量 |
| VNA5000A-S50 | 噪声系数测量软件 |
| VNA5000A-S60 | 快速连续波扫描 |
| VNA5000A-K05-S | 2.4mm阴头4合1校准件，用于整机校准 |
| VNA5000A-K06-S | 2.4mm阳头4合1校准件，用于整机校准 |
| VNA5000A-K07 | 2.4mm校准套件(含阴头和阳头),用于整机校准 |
| VNA5000A-K07-S | 高性能2.4mm校准套件(含阴头和阳头) |
| VNA5000A-C07 | 2.4mm测试电缆，阴头到阳头，60cm,用于整机测量 |
| VNA5000A-C08 | 2.4mm测试电缆，阴头到阴头，60cm,用于整机测量 |
| VNA5000A-C09 | 2.4mm测试电缆，阳头到阳头，60cm,用于整机测量 |
| VNA5000A-C07-S | 2.4mm高性能稳幅稳相测试电缆，阴头到阳头 |
| VNA5000A-C08-S | 2.4mm高性能稳幅稳相测试电缆，阴头到阴头 |
| VNA5000A-C09-S | 2.4mm高性能稳幅稳相测试电缆，阳头到阳头 |
| VNA5000A-EC2-MF | 阴头到阳头，两端口2.4mm电子校准件 |
| VNA5000A-EC2-FF | 阴头到阴头，两端口2.4mm电子校准件 |
| VNA5000A-EC2-MM | 阳头到阳头，两端口2.4mm电子校准件 |
| VNA5000A-CAL | 随整机提供第三方校准证书 |
| VNA5000A-MAN | 随整机提供纸质版用户手册、快速指南、编程手册 |
| VNA500OA-F50选件 | |
| VNA5000A-250 | 双端口基本配置 |
| VNA500OA-251 | 两端口源通路程控步进衰减器 |
| VNA5000A-252 | 两端口源和接收通路程控步进衰减器 |
| VNA5000A-253 | 两端口源和接收通路程控步进衰减器及偏置器 |
| VNA5000A-450 | 四端口基本配置 |
| VNA5000A-451 | 四端口源通路程控步进衰减器 |
| VNA5000A-452 | 四端口源和接收通路程控步进衰减器 |
| VNA5000A-453 | 四端口源和接收通路程控步进衰减器及偏置器 |
| VNA5000A-S10 | 用于时域测量 |
| VNA5000A-S20 | 用于增益压缩二维扫描测量 |
| VNA500OA-S30 | 用于频率偏移测试 |
| VNA5000A-S31 | 用于混频器标量参数测量(必选450或451选件) |
| VNA5000A-S32 | 用于混频器矢量参数测量(必选450或451选件) |
| VNA500OA-S40 | 脉冲测量 |
| VNA500OA-S50 | 噪声系数测量软件 |
| VNA5000A-S60 | 快速连续波扫描 |
| VNA5000A-K05-S | 2.4mm阴头4合1校准件，用于整机校准 |
| VNA5000A-K06-S | 2.4mm阳头4合1校准件，用于整机校准 |
| VNA5000A-K07 | 2.4mm校准套件(含阴头和阳头),用于整机校准 |
| VNA5000A-K07-S | 高性能2.4mm校准套件(含阴头和阳头) |
| VNA5000A-C07 | 2.4mm测试电缆，阴头到阳头，60cm,用于整机测量 |
| VNA5000A-C08 | 2.4mm测试电缆，阴头到阴头，60cm,用于整机测量 |
| VNA500OA-C09 | 2.4mm测试电缆，阳头到阳头，60cm,用于整机测量 |
| VNA5000A-C07-S | 2.4mm高性能稳幅稳相测试电缆，阴头到阳头 |
| VNA5000A-C08-S | 2.4mm高性能稳幅稳相测试电缆，阴头到阴头 |
| VNA5000A-C09-S | 2.4mm高性能稳幅稳相测试电缆，阳头到阳头 |
| VNA5000A-EC2-MF | 阴头到阳头，两端口2.4mm电子校准件 |
| VNA5000A-EC2-FF | 阴头到阴头，两端口2.4mm电子校准件 |
| VNA500OA-EC2-MM | 阳头到阳头，两端口2.4mm电子校准件 |
| VNA500OA-CAL | 随整机提供第三方校准证书 |
| VNA500OA-MAN | 随整机提供纸质版用户手册、快速指南、编程手册 |
