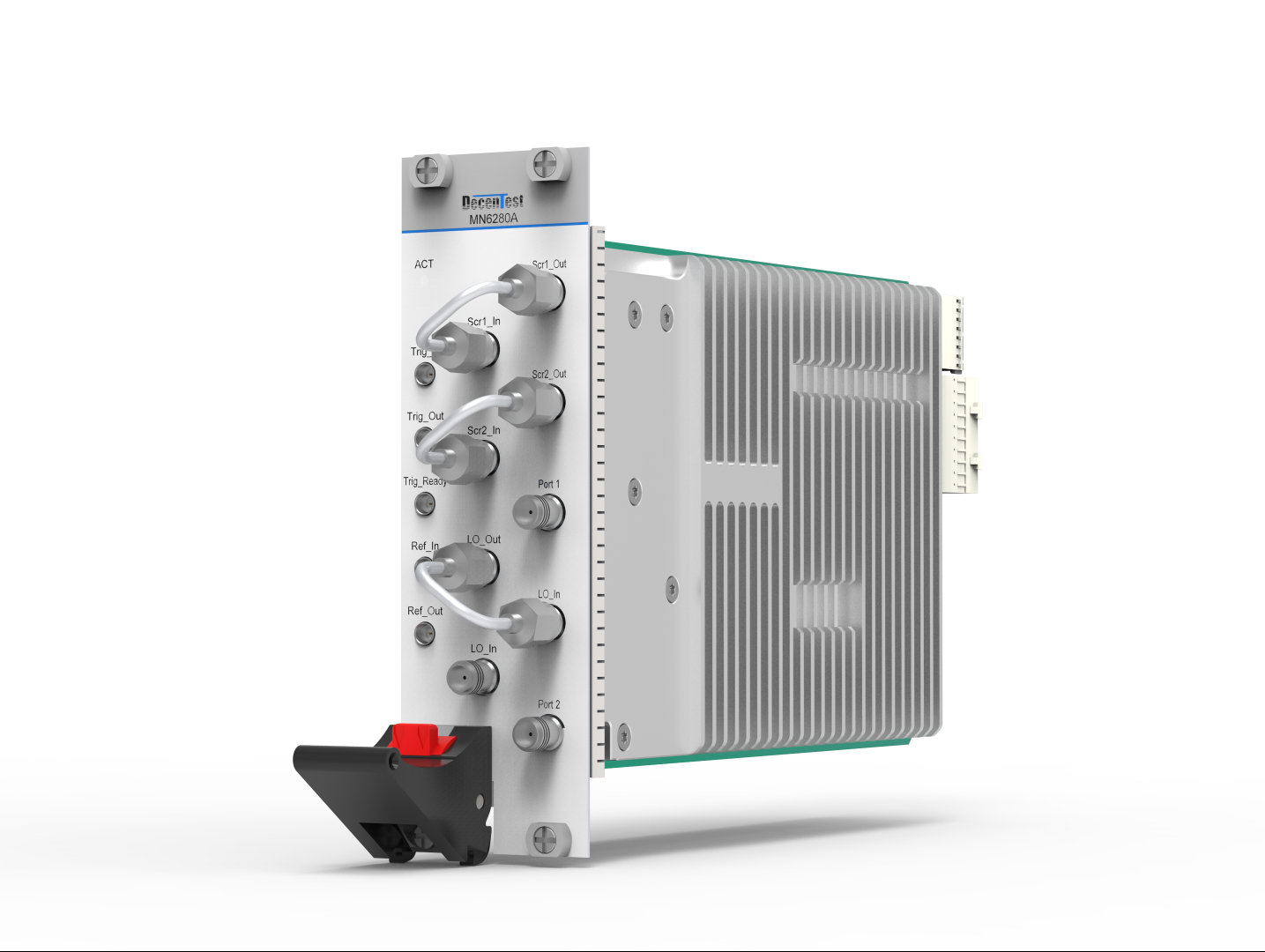

PXIe模块化矢量网络分析仪集射频信号测试和分析功能于一体，频率覆盖30kHz-40GHz，可扩展至57GHz，适配毫米波器件测试，凭借轻量化模块化设计与优异射频性能，广泛应用于元器件研发、产线自动化校准等场景。主要指标：频率范围 30kHz-40GHz（可扩展至57GHz）；最大输出功率 +13dBm；动态范围 ≥90dB（全频段）。
频率范围：1 MHz 至 6 GHz测量参数：S11、对数幅度、DTF、Smith 等扫描类型：线性频率、对数频率、分段有效指向性：46 dB测量速度：100 µs阻抗：50 欧姆
2+1端口VNA信号发生器输出偏置电压/电流发生器频率范围 400MHz 至 6GHz测量功率 -30 至 +5dBm实时扫描速度端口校准参数化扫描匹配电路计算器TDR 和时间门功能
同厂商产品
10 kHz 至 44 GHz 综合型矢量网络分析 · 动态范围优于 110 dB · 支持多窗口多通道与二次开发
9 kHz 至 44 GHz · 动态范围优于 130 dB · 单源双端口 / 双源四端口可选
10 MHz 至 50 GHz（可扩频至 1.1 THz）· 动态范围优于 130 dB · 双源双端口 / 四源四端口
VNA6000B 10MHz至110GHz矢量网络分析仪 2/4端口|玖锦 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
玖锦 JIUJIN · 成都玖锦科技有限公司

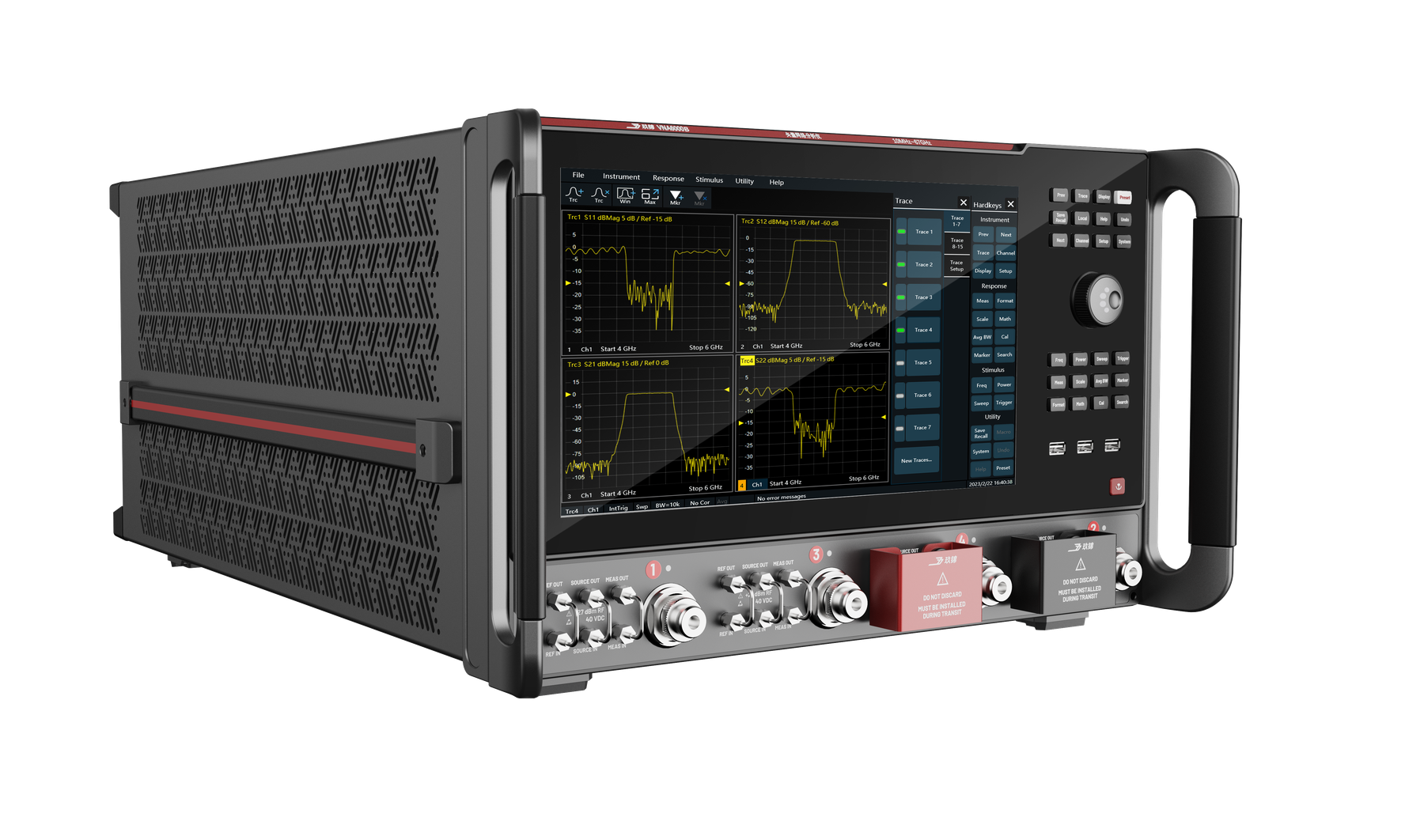

VNA6000B矢量网络分析仪
10 MHz 至 110 GHz · 动态范围优于 140 dB · 4 端口独立矢量源、8 个并行接收机
产品简介
VNA6000B矢量网络分析仪 是成都玖锦科技有限公司的矢量网络分析仪，频率覆盖 100 kHz/10 MHz~44 GHz/50 GHz / 67 GHz/ 110GHz。 高动态范围优于 140 dB；2 端口 4 端口可选，1、2、4 源可选，可加第五个源（13.5 GHz）。
支持标准S参数测量、脉冲S参数测量、时域测量、增益压缩测量、混频器测量、真差分测量、噪声系数测量、频谱分析测量、快速连续波扫描、测量等功能、支持同轴扩频至150/170 GHz。设备提供 7 类测量与分析能力：滤波器、耦合器等测试、时域测量、频偏测量、毫米波扩频、嵌入式本振测量、自动化测试、光电测试。支持程控与远程控制，便于集成到自动化测试系统。
官方定位：作为玖锦的矢量网络分析仪产品，VNA6000B 以 100 kHz/10 MHz~44 GHz/50 GHz / 67 GHz/ 110GHz 的频率覆盖与 滤波器、耦合器等测试、时域测量、频偏测量 等测量能力面向射频和微波组件、半导体、雷达等应用场景。
核心参数
• 频率覆盖：100 kHz/10 MHz~44 GHz/50 GHz / 67 GHz/ 110GHz
• 高动态范围优于 140 dB
• 频率覆盖：2 端口 4 端口可选，1、2、4 源可选，可加第五个源（13.5 GHz）
• 高谐波抑制可达-57 dBc，足以支持有源互调测试
• 4 端口独立矢量源输出，8 个真正的并行接收机
• 频率覆盖：中频带宽 1 Hz~30 MHz，超快的测量速度
• 频率覆盖：支持标准S参数测量、脉冲S参数测量、时域测量、增益压缩测量、混频器测量、真差分测量、噪声系数测量、频谱分析测量、快速连续波扫描、测量等功能、支持同轴扩频至150/170 GHz
• 可通过LAN、GPIB控制仪器，远程控制指令兼容主流同类设备，SCPI指令录制
主要功能

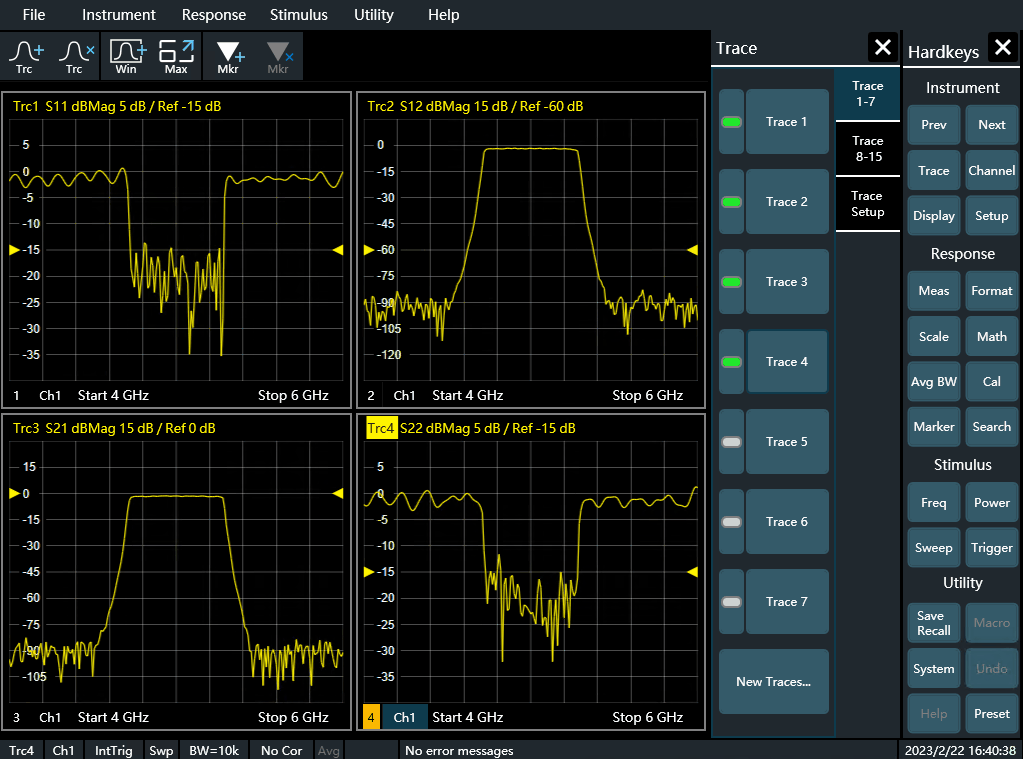

滤波器、耦合器等测试
VNA6000B矢量网络分析仪具有滤波器测试菜单，同时具备快速准确的分段扫描功能，可对滤波器通带阻带进行不同的扫描参数设置，快速高效准确的测量出滤波器频域内的所有指标（包括x dB带宽、中心频率、Q值、插损等）。

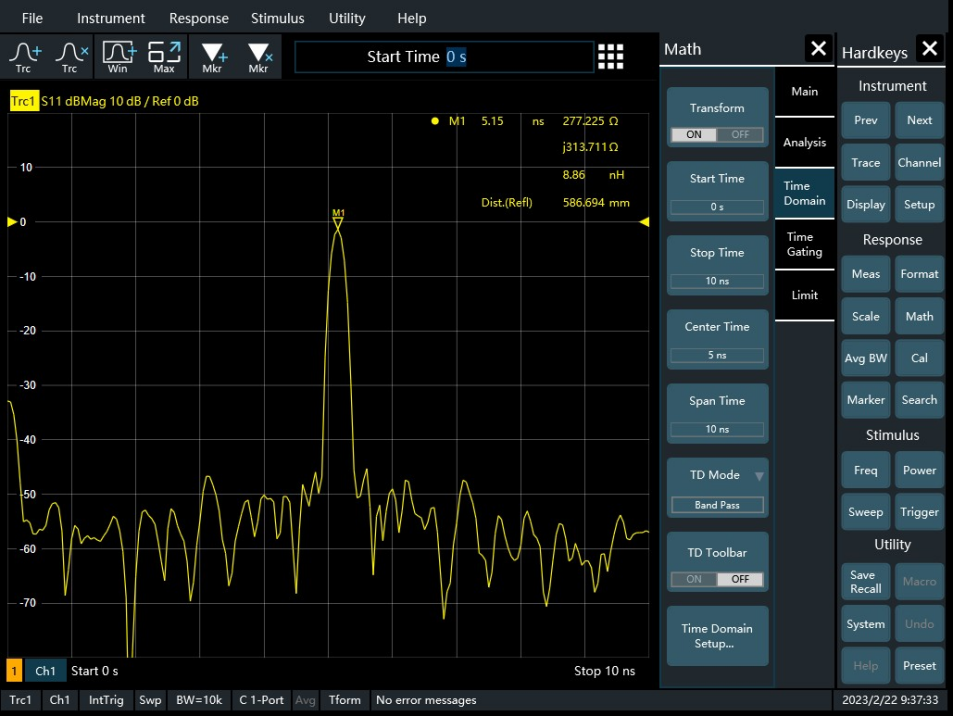

时域测量
随着信息产业的高速发展，对网络带宽的需求也越来越高，这就需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，TDR差分阻抗是其中一个重要测试项。

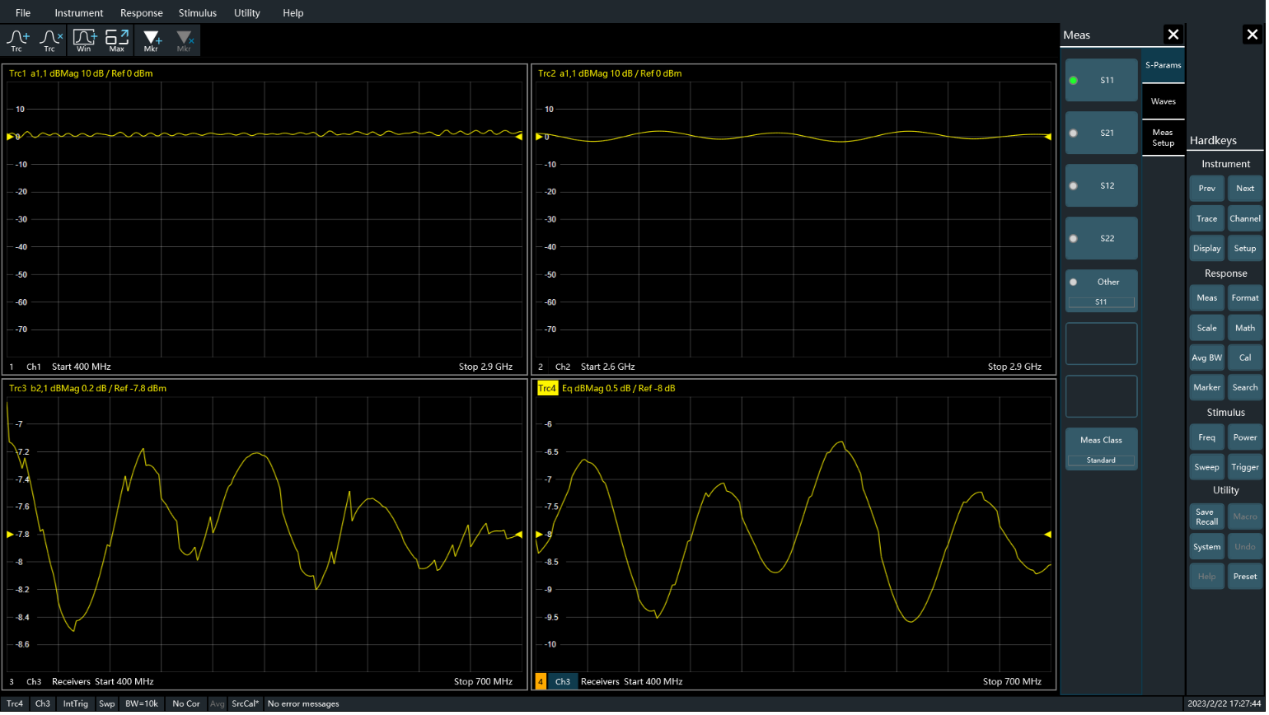

频偏测量
频偏测量模式具有将矢量网络分析仪源输出频率调节到不同于接收频率的功能。VNA6000B矢量网络分析仪在硬件和软件基础上为用户提供了频率偏移测量功能。

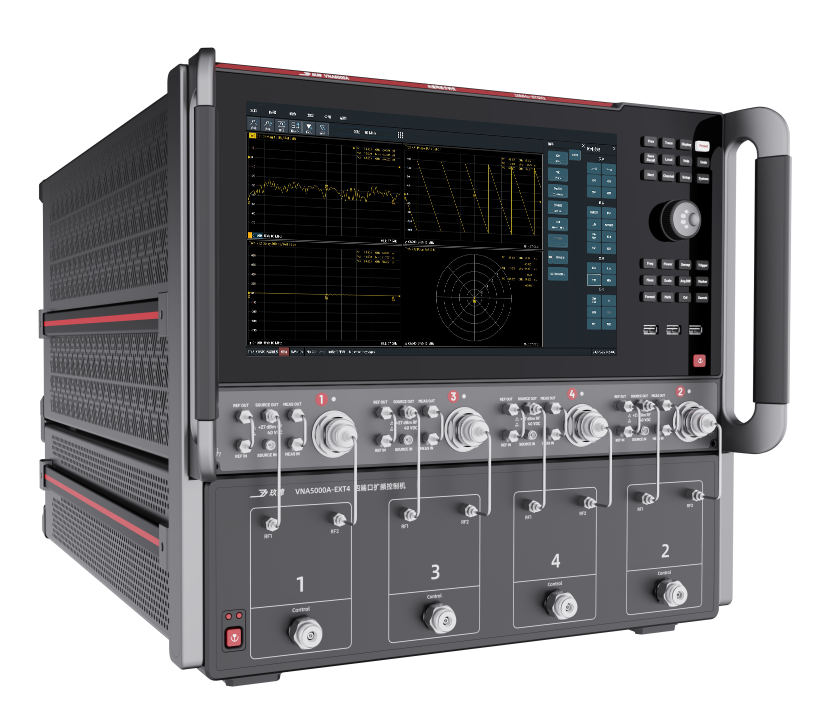

毫米波扩频
VNA6000B可以通过外部外接毫米波扩频模块进行扩频输入输出，用户只需要完成对模块的连接，即可完成毫米波段的各类型测试。VNA6000B网络分析仪同时在频率合成模块中采用了混频环的架构以获得低相位噪声的特性，在定向耦合器技术方面突破了12个倍频程的频率特性和高隔离度、高方向性的特性，攻克了接收机数字化非线性校正技术和多端口矢量网络误差修正算法。

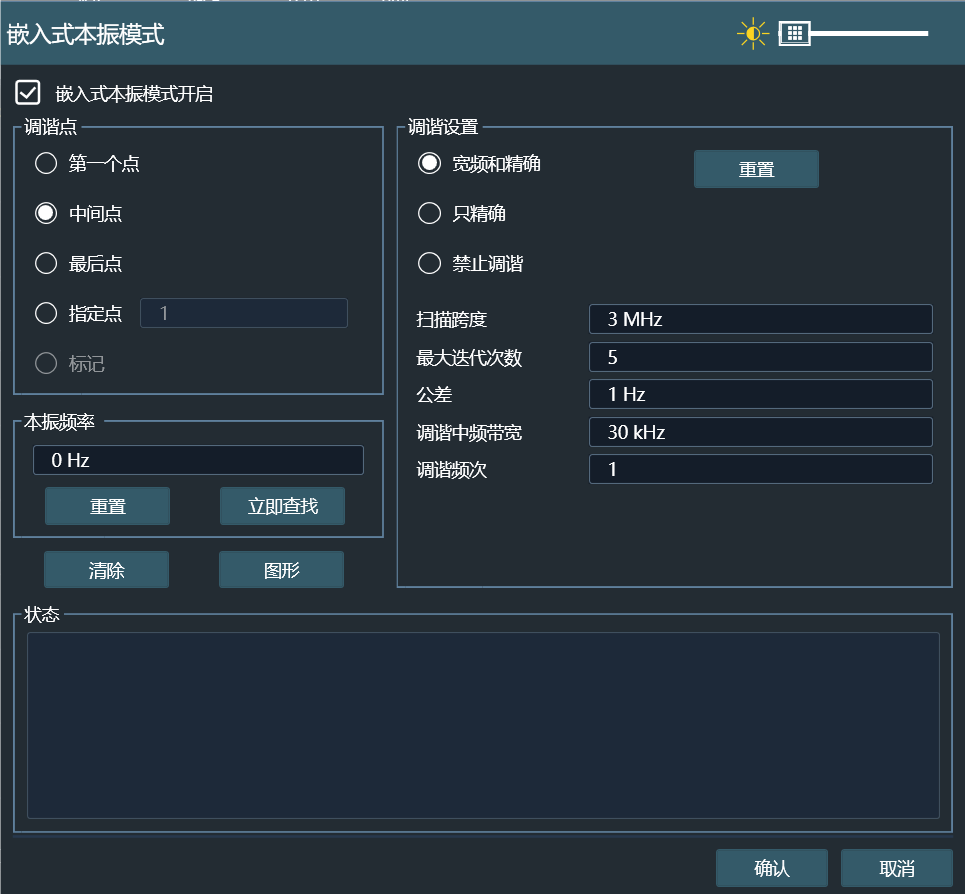

嵌入式本振测量
嵌入式本振变频器在很多卫星转发器上都会用到，这是因为在卫星上器件的尺寸和重量都受到限制，同时为了防止出现不需要的杂散信号也都需要限制对安装在卫星上的变频器的本振信号的接触。如果接触不到变频器的本振信号或时基信号，就会给测量带来麻烦。 VNA6000B支持嵌入式本振测量功能可以完成内嵌本振群时延测试功能。可以通过简单的设置，让VNA寻找到本振的同时进行调谐测量。根据实际信号的频率峰值和理论信号的频率之差，我们可以确定适用于调整 VNA接收机调谐过程的频偏值。内部接收机扫描的频率跨度也可以由用户设定，最大可以设置为10 MHz，显然这要比实际变频器的频偏大得多。

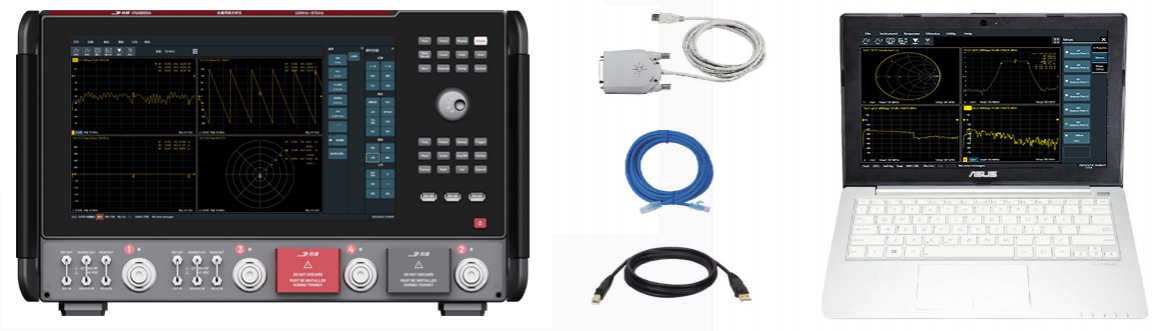

自动化测试
VNA6000B矢量网络分析仪提供GPIB、LAN、USB等多种控制方式，用户只需完成设备互联，发送命令即可完成自动化测试集成。VNA6000B矢量网络分析仪稳定性高，测试速度快，能够对系统链路及通道进行快速幅相一致性校准，可以应用在滤波器、天线、TR组件等大规模自动测试生产线上。

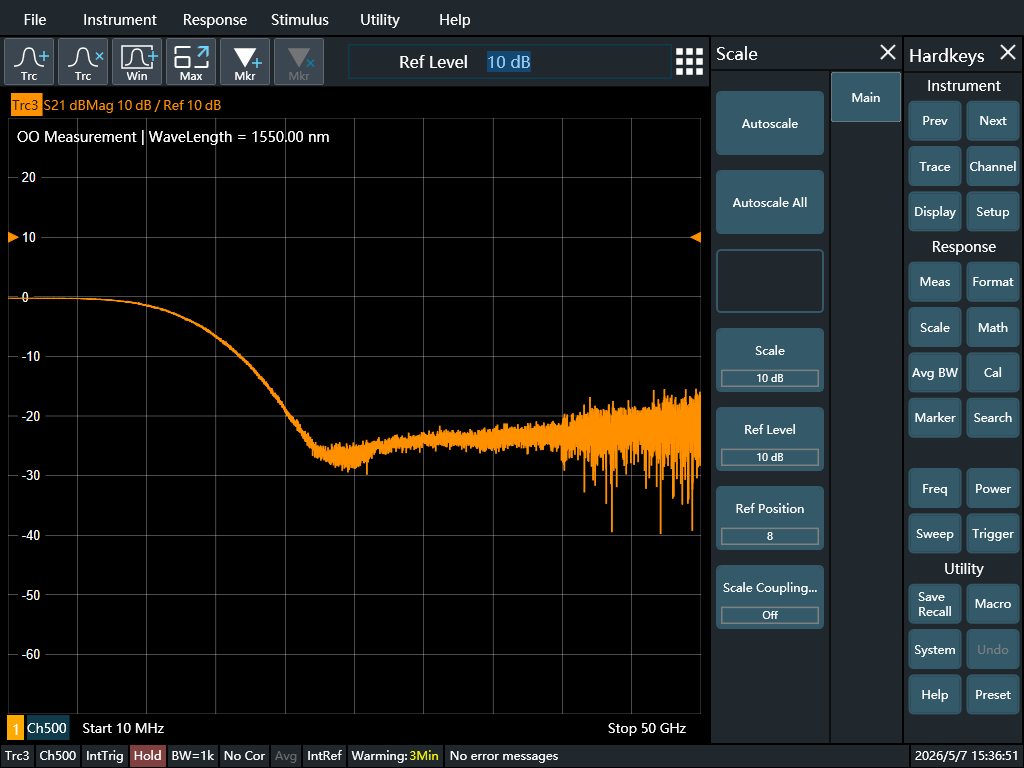

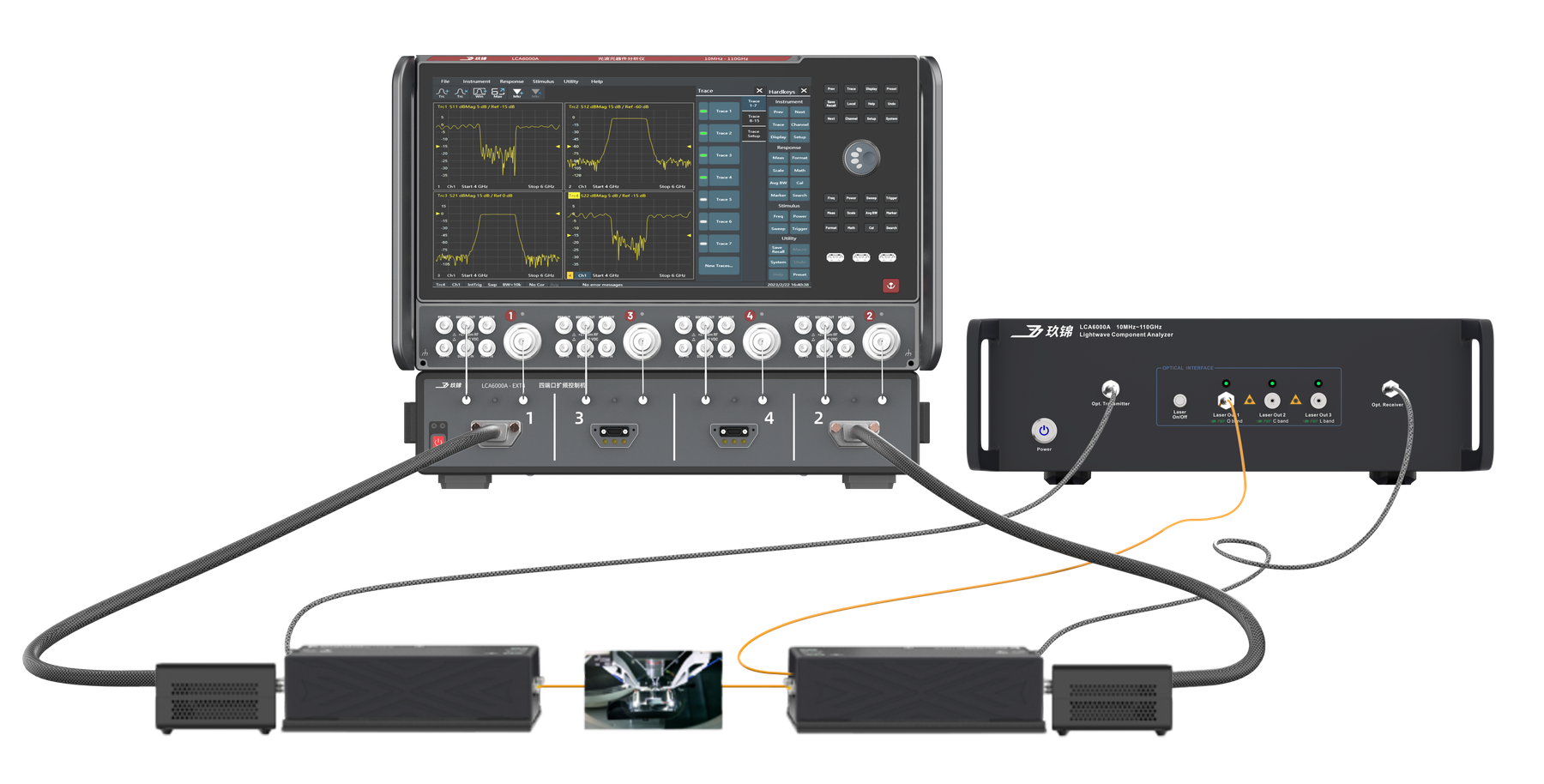

光电测试
由VNA6000B矢量网络分析仪与光底座协同工作组成的LCA6000A，是一款基于微波光子融合技术的高性能测量系统，专为电光、光电及光光元器件的精确表征而设计。该系统将微波扫频的高精细度与电子幅相接收的低误差特性映射至光域，实现对上述三类元器件频域响应（包括幅度、相位、偏振、时延、群时延等）的大带宽、高精度、高分辨率测量。 VNA6000B搭配VNA6000B-VEX扩频单元，构成高性能微波毫米波测量分析系统，专为应对高频、高精度的复杂测量挑战而设计。可配置4端口4源矢量网络分析仪，对半导体器件表征/建模进行真差分测量，适用于6G研究、1.6 T、3.2 T及更高速率应用场景，以及光电器件与硅光晶圆/芯片的精确测试。 主要特点： ●9kHz/10MHz～20/26.5/40/43.5/50/67/110GHz全校准宽带单次扫描S参数测量配置； ●配合光底座可支持O、C、L及850nm等多波段光电测试，一体化集成电-光（E/O）、光-电（O/E）、光-光（O/O）和电-电（E/E）四种测量模式； ●全面表征电光调制器、光电探测器、光滤波器、复用器等多种芯片、器件及模块的频谱响应、S参数、群时延等关键参数 ●可远程控制仪器，远程控制指令兼容主流同类设备，SCPI指令可实时录制
典型应用与解决方案
• 材料特性研究
• 微波元器件测试
• 平面近场测试系统
资源下载
• 详细指标：全部技术指标与测量能力已单独整理，详见 VNA6000B矢量网络分析仪 详细指标页
以上参数、功能与配图均取自玖锦官网该产品页公开资料。
onetest仪器资源库 · 玖锦 VNA6000B矢量网络分析仪
玖锦 JIUJIN · 成都玖锦科技有限公司
VNA6000B矢量网络分析仪 · 详细指标
10 MHz 至 110 GHz · 动态范围优于 140 dB · 4 端口独立矢量源、8 个并行接收机
产品简介
VNA6000B矢量网络分析仪 是成都玖锦科技有限公司的矢量网络分析仪，频率覆盖 100 kHz/10 MHz~44 GHz/50 GHz / 67 GHz/ 110GHz。 高动态范围优于 140 dB；2 端口 4 端口可选，1、2、4 源可选，可加第五个源（13.5 GHz）。
官方定位：作为玖锦的矢量网络分析仪产品，VNA6000B 以 100 kHz/10 MHz~44 GHz/50 GHz / 67 GHz/ 110GHz 的频率覆盖与 滤波器、耦合器等测试、时域测量、频偏测量 等测量能力面向射频和微波组件、半导体、雷达等应用场景。
关键指标
• 频率覆盖：100 kHz/10 MHz~44 GHz/50 GHz / 67 GHz/ 110GHz
• 高动态范围优于 140 dB
• 频率覆盖：2 端口 4 端口可选，1、2、4 源可选，可加第五个源（13.5 GHz）
• 高谐波抑制可达-57 dBc，足以支持有源互调测试
• 4 端口独立矢量源输出，8 个真正的并行接收机
• 频率覆盖：中频带宽 1 Hz~30 MHz，超快的测量速度
• 频率覆盖：支持标准S参数测量、脉冲S参数测量、时域测量、增益压缩测量、混频器测量、真差分测量、噪声系数测量、频谱分析测量、快速连续波扫描、测量等功能、支持同轴扩频至150/170 GHz
• 可通过LAN、GPIB控制仪器，远程控制指令兼容主流同类设备，SCPI指令录制
测量能力与工作模式
滤波器、耦合器等测试
VNA6000B矢量网络分析仪具有滤波器测试菜单，同时具备快速准确的分段扫描功能，可对滤波器通带阻带进行不同的扫描参数设置，快速高效准确的测量出滤波器频域内的所有指标（包括x dB带宽、中心频率、Q值、插损等）。
时域测量
随着信息产业的高速发展，对网络带宽的需求也越来越高，这就需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，TDR差分阻抗是其中一个重要测试项。
频偏测量
频偏测量模式具有将矢量网络分析仪源输出频率调节到不同于接收频率的功能。VNA6000B矢量网络分析仪在硬件和软件基础上为用户提供了频率偏移测量功能。
毫米波扩频
VNA6000B可以通过外部外接毫米波扩频模块进行扩频输入输出，用户只需要完成对模块的连接，即可完成毫米波段的各类型测试。VNA6000B网络分析仪同时在频率合成模块中采用了混频环的架构以获得低相位噪声的特性，在定向耦合器技术方面突破了12个倍频程的频率特性和高隔离度、高方向性的特性，攻克了接收机数字化非线性校正技术和多端口矢量网络误差修正算法。
嵌入式本振测量
嵌入式本振变频器在很多卫星转发器上都会用到，这是因为在卫星上器件的尺寸和重量都受到限制，同时为了防止出现不需要的杂散信号也都需要限制对安装在卫星上的变频器的本振信号的接触。如果接触不到变频器的本振信号或时基信号，就会给测量带来麻烦。 VNA6000B支持嵌入式本振测量功能可以完成内嵌本振群时延测试功能。可以通过简单的设置，让VNA寻找到本振的同时进行调谐测量。根据实际信号的频率峰值和理论信号的频率之差，我们可以确定适用于调整 VNA接收机调谐过程的频偏值。内部接收机扫描的频率跨度也可以由用户设定，最大可以设置为10 MHz，显然这要比实际变频器的频偏大得多。
自动化测试
VNA6000B矢量网络分析仪提供GPIB、LAN、USB等多种控制方式，用户只需完成设备互联，发送命令即可完成自动化测试集成。VNA6000B矢量网络分析仪稳定性高，测试速度快，能够对系统链路及通道进行快速幅相一致性校准，可以应用在滤波器、天线、TR组件等大规模自动测试生产线上。
光电测试
由VNA6000B矢量网络分析仪与光底座协同工作组成的LCA6000A，是一款基于微波光子融合技术的高性能测量系统，专为电光、光电及光光元器件的精确表征而设计。该系统将微波扫频的高精细度与电子幅相接收的低误差特性映射至光域，实现对上述三类元器件频域响应（包括幅度、相位、偏振、时延、群时延等）的大带宽、高精度、高分辨率测量。 VNA6000B搭配VNA6000B-VEX扩频单元，构成高性能微波毫米波测量分析系统，专为应对高频、高精度的复杂测量挑战而设计。可配置4端口4源矢量网络分析仪，对半导体器件表征/建模进行真差分测量，适用于6G研究、1.6 T、3.2 T及更高速率应用场景，以及光电器件与硅光晶圆/芯片的精确测试。 主要特点： ●9kHz/10MHz～20/26.5/40/43.5/50/67/110GHz全校准宽带单次扫描S参数测量配置； ●配合光底座可支持O、C、L及850nm等多波段光电测试，一体化集成电-光（E/O）、光-电（O/E）、光-光（O/O）和电-电（E/E）四种测量模式； ●全面表征电光调制器、光电探测器、光滤波器、复用器等多种芯片、器件及模块的频谱响应、S参数、群时延等关键参数 ●可远程控制仪器，远程控制指令兼容主流同类设备，SCPI指令可实时录制
说明
以上指标与测量能力摘自 玖锦官网 VNA6000B 产品页；该产品官方未提供独立规格书下载，若与随箱文件不一致，以随箱文件为准。
资源下载
• 产品介绍：产品定位、核心参数与典型应用详见 VNA6000B矢量网络分析仪 产品介绍页
