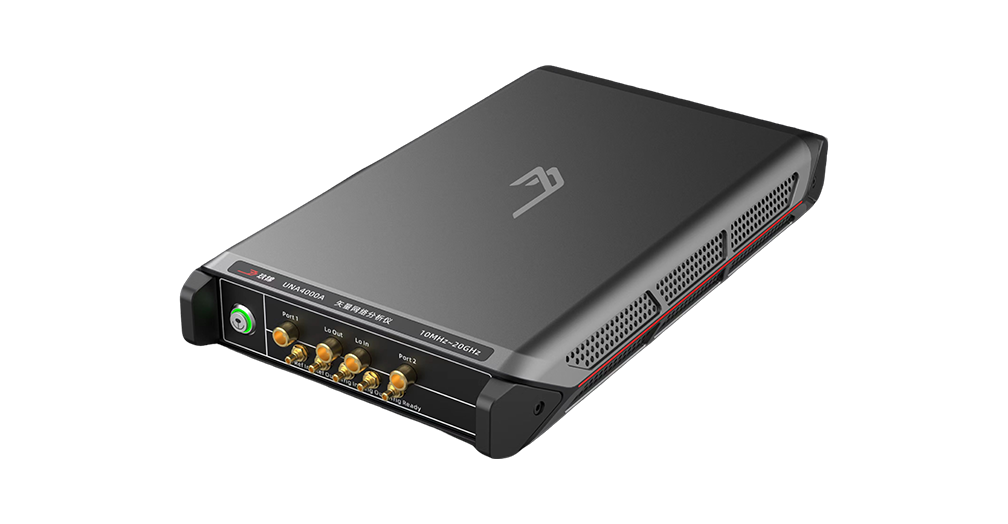

UNA4000A 综合型矢量网络分析仪
10 kHz 至 44 GHz 综合型矢量网络分析 · 动态范围优于 110 dB · 支持多窗口多通道与二次开发
产品简介
UNA4000A 综合型矢量网络分析仪 是成都玖锦科技有限公司的矢量网络分析仪，频率覆盖 10 kHz~22 GHz/44 GHz。 高动态范围：优于110dB(典型值)；迹线噪声：优于0.01dB。
支持多窗口、多通道测量。设备提供 3 类测量与分析能力：滤波器、耦合器等测试、时域测量、自动化测试。
官方定位：作为玖锦的矢量网络分析仪产品，UNA4000A 以 10 kHz~22 GHz/44 GHz 的频率覆盖与 滤波器、耦合器等测试、时域测量、自动化测试 等测量能力面向射频和微波组件、半导体等应用场景。
核心参数
• 频率覆盖：10 kHz~22 GHz/44 GHz
• 频率范围：1 0 k H z ~ 2 2 G H z / 4 4 G H z
• 高动态范围：优于110dB(典型值)
• 迹线噪声：优于0.01dB
• 校准类型灵活可选，兼容多种校准件
• 支持多窗口、多通道测量
• 可通过LAN、GPIB控制仪器
• 可对放大器、同轴电缆、功分器、合路器、天线、耦合器、滤波器、分支隔离器、晶体、声表滤波器等微波射频器件的幅频特性、反射特性、相位特性等参数进行全方面高精度测量
• 支持定制化、多形态扩展功能，高开放性，便于二次开发和系统集成
主要功能
滤波器、耦合器等测试
UNA4000A 矢量网络分析仪具有滤波器测试菜单，同时具备快速准确的分段扫描功能，可对滤波器通带阻带进行不同的扫描参数设置，快速高效准确的测量出滤波器频域内的所有指标（包括 x dB 带宽、中心频率、Q 值、插损等）
时域测量
随着信息产业的高速发展，对网络带宽的需求也越来越高，这就需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，TDR 差分阻抗是其中一个重要测试项。
自动化测试
UNA4000A 矢量网络分析仪提供 USB 控制方式，用户只需完成设备互联，发送命令即可完成自动化测试集成。UNA4000A 矢量网络分析仪稳定性高，测试速度快，能够对系统链路及通道进行快速幅相一致性校准，可以应用在滤波器、天线、TR 组件等大规模自动测试生产线上。
典型应用与解决方案
• 微波元器件测试
• 半导体芯片测试
• 卫星互联网
资源下载
• 详细指标：全部技术指标与测量能力已单独整理，详见 UNA4000A 综合型矢量网络分析仪 详细指标页
以上参数、功能与配图均取自玖锦官网该产品页公开资料。
onetest仪器资源库 · 玖锦 UNA4000A 综合型矢量网络分析仪
玖锦 JIUJIN · 成都玖锦科技有限公司
UNA4000A 综合型矢量网络分析仪 · 详细指标
10 kHz 至 44 GHz 综合型矢量网络分析 · 动态范围优于 110 dB · 支持多窗口多通道与二次开发
产品简介
UNA4000A 综合型矢量网络分析仪 是成都玖锦科技有限公司的矢量网络分析仪，频率覆盖 10 kHz~22 GHz/44 GHz。 高动态范围：优于110dB(典型值)；迹线噪声：优于0.01dB。
官方定位：作为玖锦的矢量网络分析仪产品，UNA4000A 以 10 kHz~22 GHz/44 GHz 的频率覆盖与 滤波器、耦合器等测试、时域测量、自动化测试 等测量能力面向射频和微波组件、半导体等应用场景。
关键指标
• 频率覆盖：10 kHz~22 GHz/44 GHz
• 频率范围：1 0 k H z ~ 2 2 G H z / 4 4 G H z
• 高动态范围：优于110dB(典型值)
• 迹线噪声：优于0.01dB
• 校准类型灵活可选，兼容多种校准件
• 支持多窗口、多通道测量
• 可通过LAN、GPIB控制仪器
• 可对放大器、同轴电缆、功分器、合路器、天线、耦合器、滤波器、分支隔离器、晶体、声表滤波器等微波射频器件的幅频特性、反射特性、相位特性等参数进行全方面高精度测量
• 支持定制化、多形态扩展功能，高开放性，便于二次开发和系统集成
测量能力与工作模式
滤波器、耦合器等测试
UNA4000A 矢量网络分析仪具有滤波器测试菜单，同时具备快速准确的分段扫描功能，可对滤波器通带阻带进行不同的扫描参数设置，快速高效准确的测量出滤波器频域内的所有指标（包括 x dB 带宽、中心频率、Q 值、插损等）
时域测量
随着信息产业的高速发展，对网络带宽的需求也越来越高，这就需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，TDR 差分阻抗是其中一个重要测试项。
自动化测试
UNA4000A 矢量网络分析仪提供 USB 控制方式，用户只需完成设备互联，发送命令即可完成自动化测试集成。UNA4000A 矢量网络分析仪稳定性高，测试速度快，能够对系统链路及通道进行快速幅相一致性校准，可以应用在滤波器、天线、TR 组件等大规模自动测试生产线上。
说明
以上指标与测量能力摘自 玖锦官网 UNA4000A 产品页；该产品官方未提供独立规格书下载，若与随箱文件不一致，以随箱文件为准。
资源下载
• 产品介绍：产品定位、核心参数与典型应用详见 UNA4000A 综合型矢量网络分析仪 产品介绍页
onetest仪器资源库 · 玖锦 UNA4000A 综合型矢量网络分析仪 详细指标
