TFN · 青岛一卓光电科技有限公司

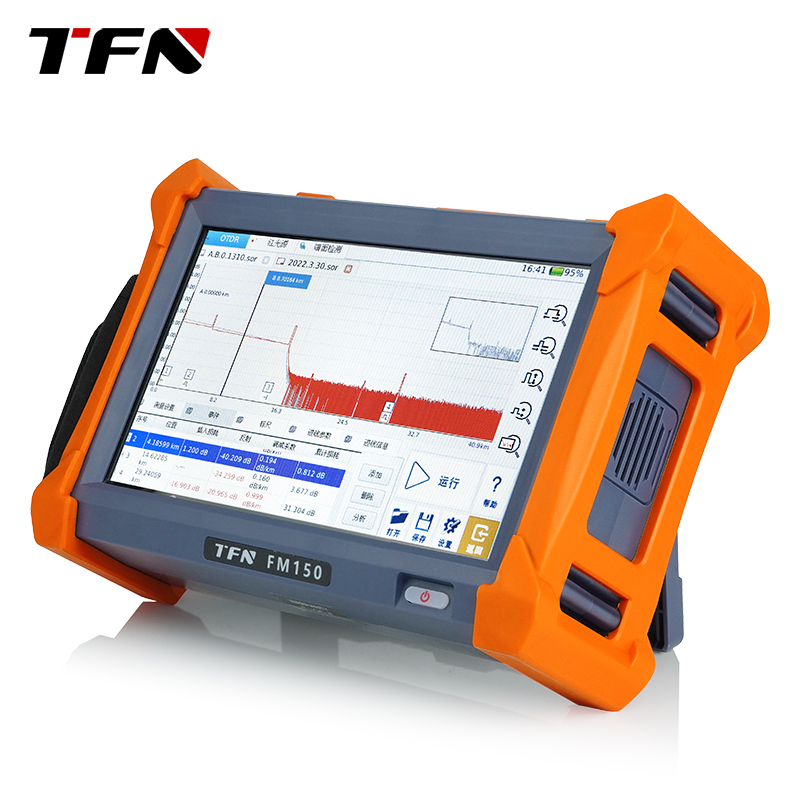

FM150系列 50dB 光时域反射仪|TFN
OTDR 便携式高性能光时域反射仪 大动态高性能版
产品简介
TFN FM150系列 OTDR是单多模一体，8.4英寸彩色触摸屏，动态可高达50dBm，测量距离长达240km，胜任光纤测量各种需求；迹线详细分析对比，批量修改和打印，CSV格式报告输出，双向测试分析功能。
核心参数
• 动态范围：50dB
官方产品图文
下列 7 张图文取自 TFN 官网 FM150系列 产品页，用于完整呈现该产品的官方说明与配图。

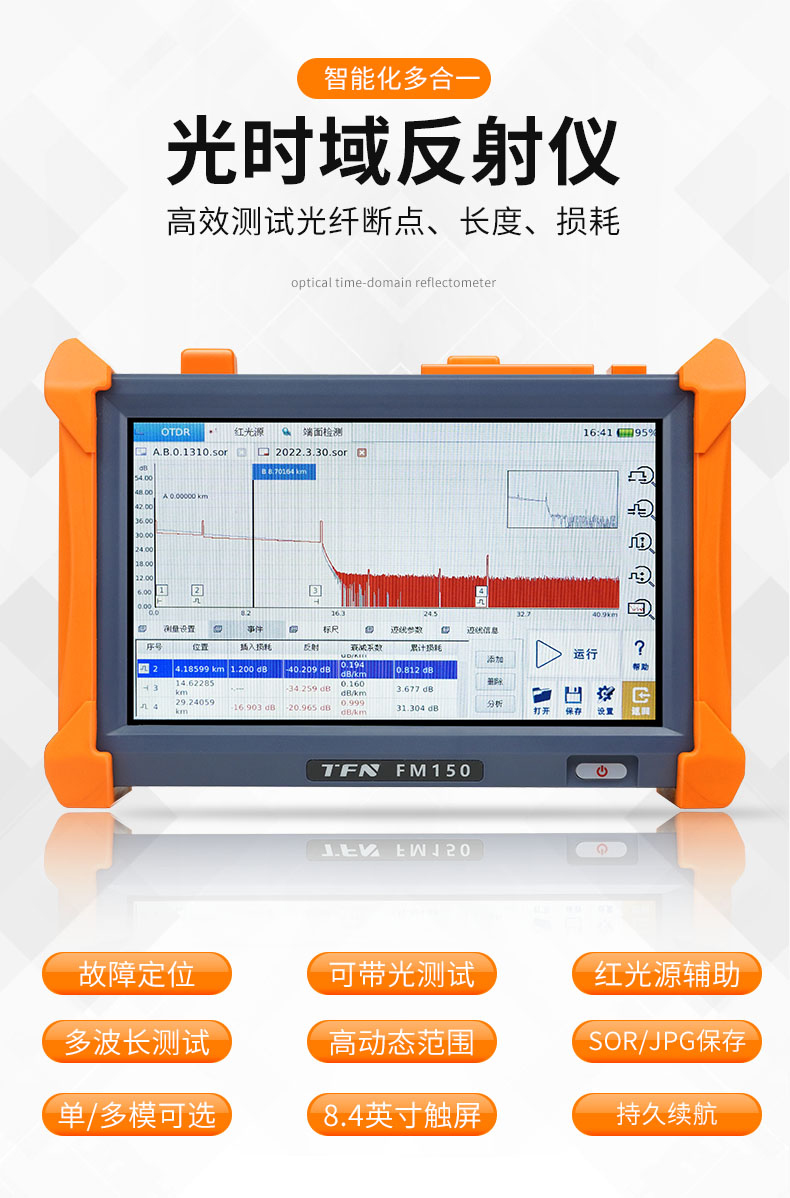

图：TFN FM150系列 官方产品图文（1/7）

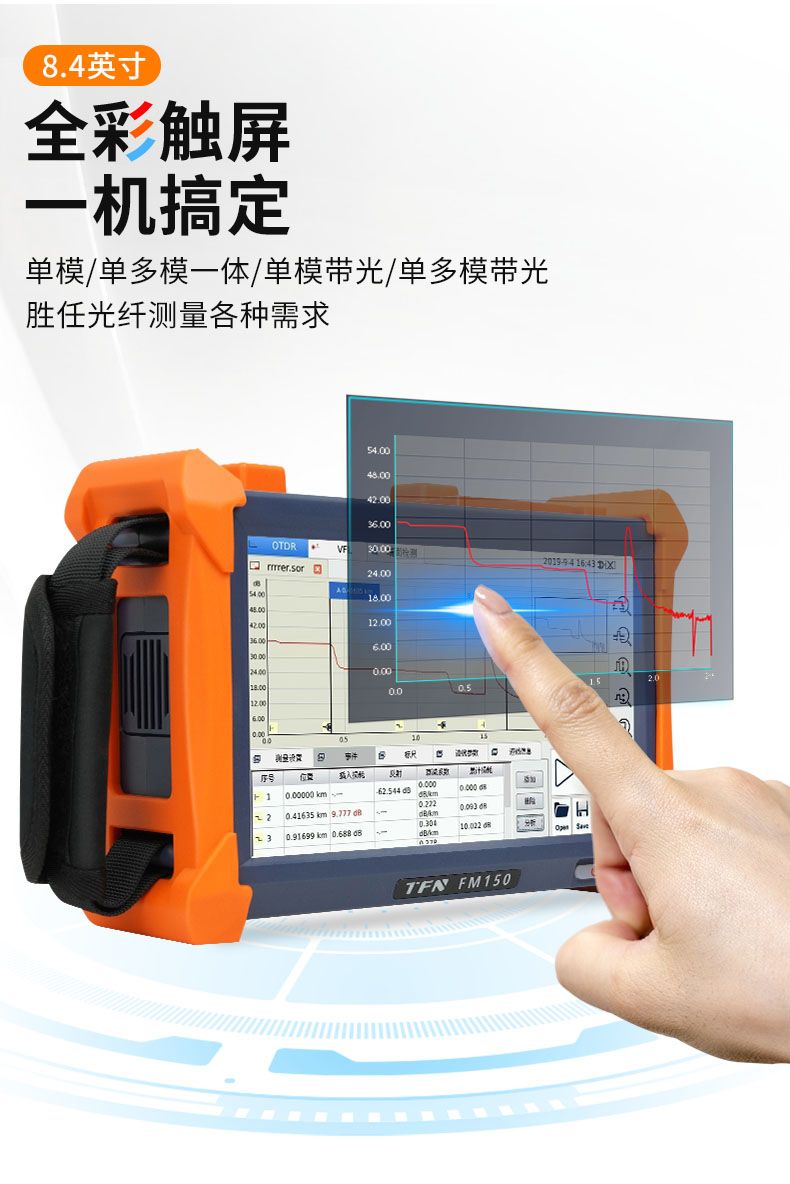

图：TFN FM150系列 官方产品图文（2/7）

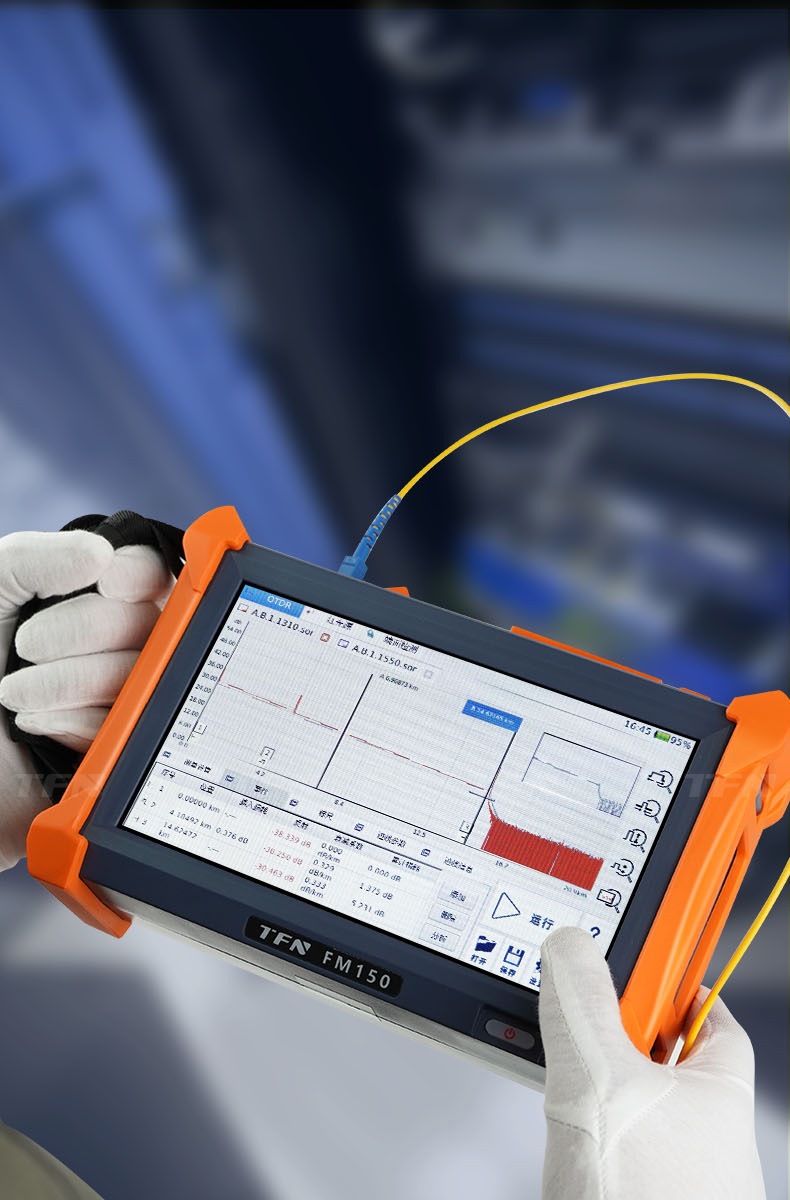

图：TFN FM150系列 官方产品图文（3/7）

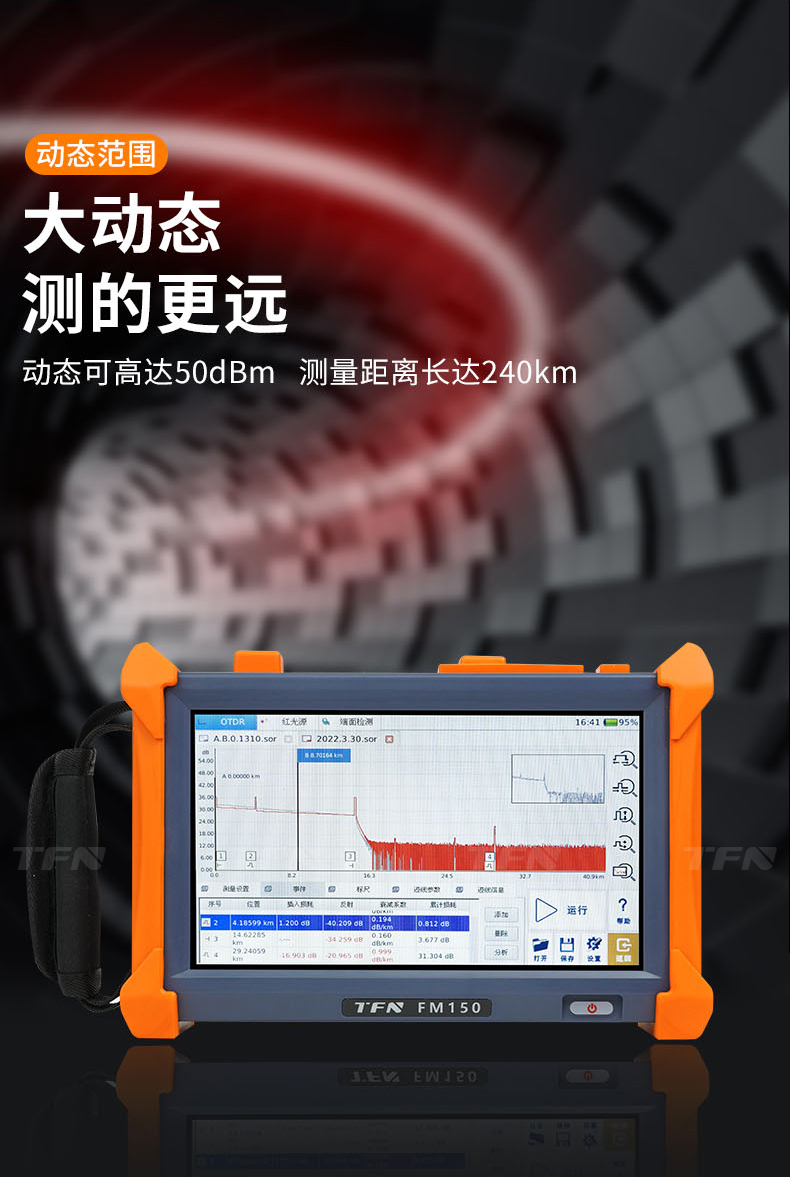

图：TFN FM150系列 官方产品图文（4/7）

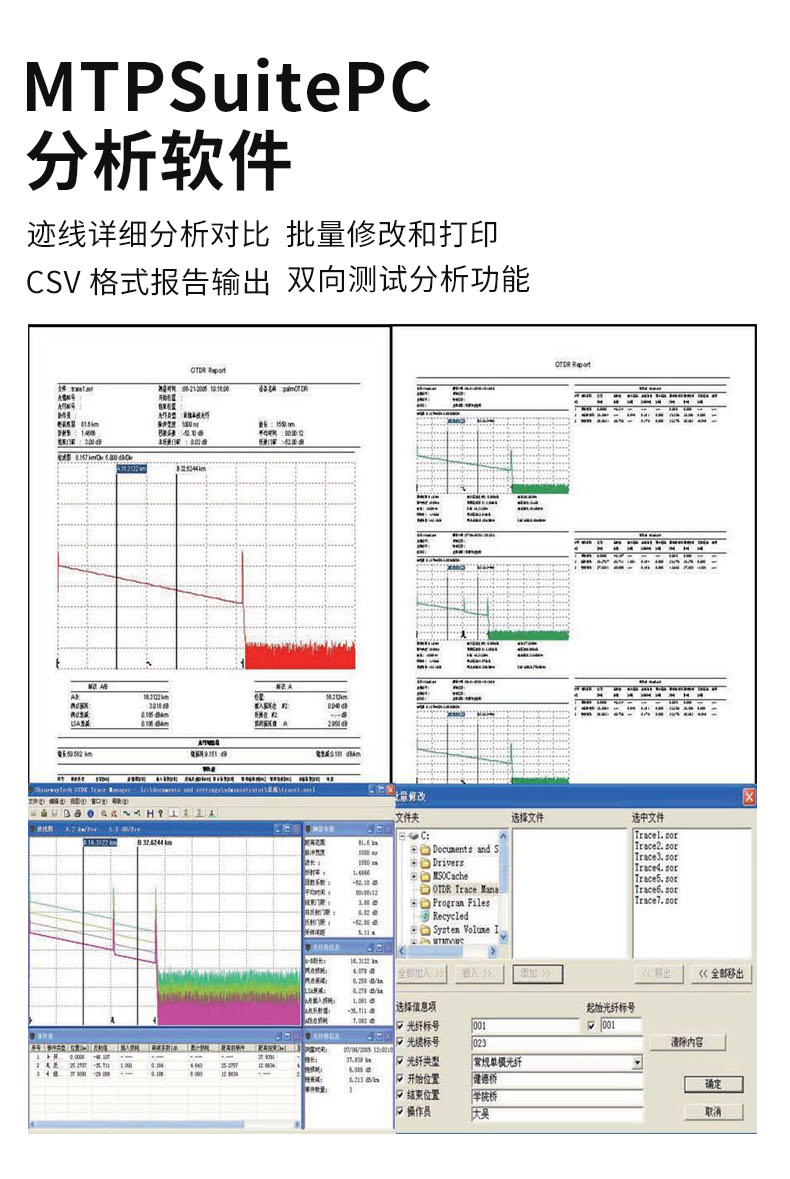

图：TFN FM150系列 官方产品图文（5/7）

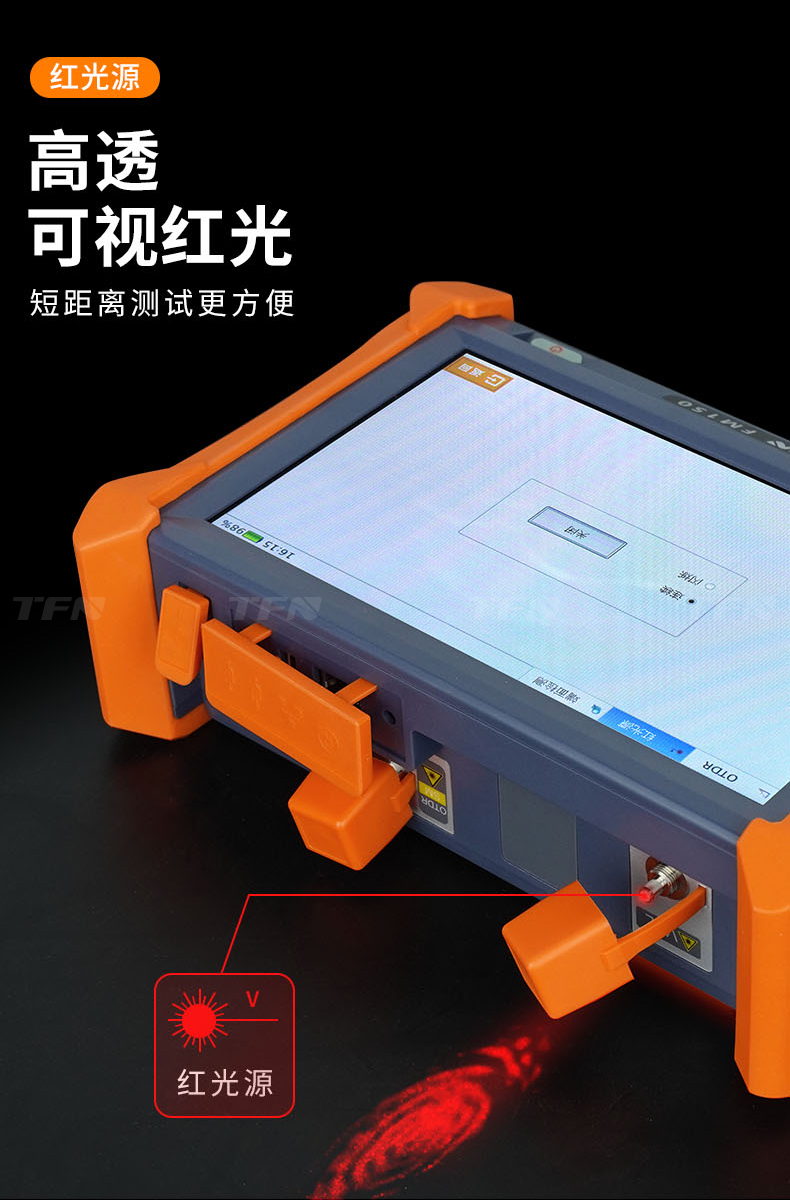

图：TFN FM150系列 官方产品图文（6/7）

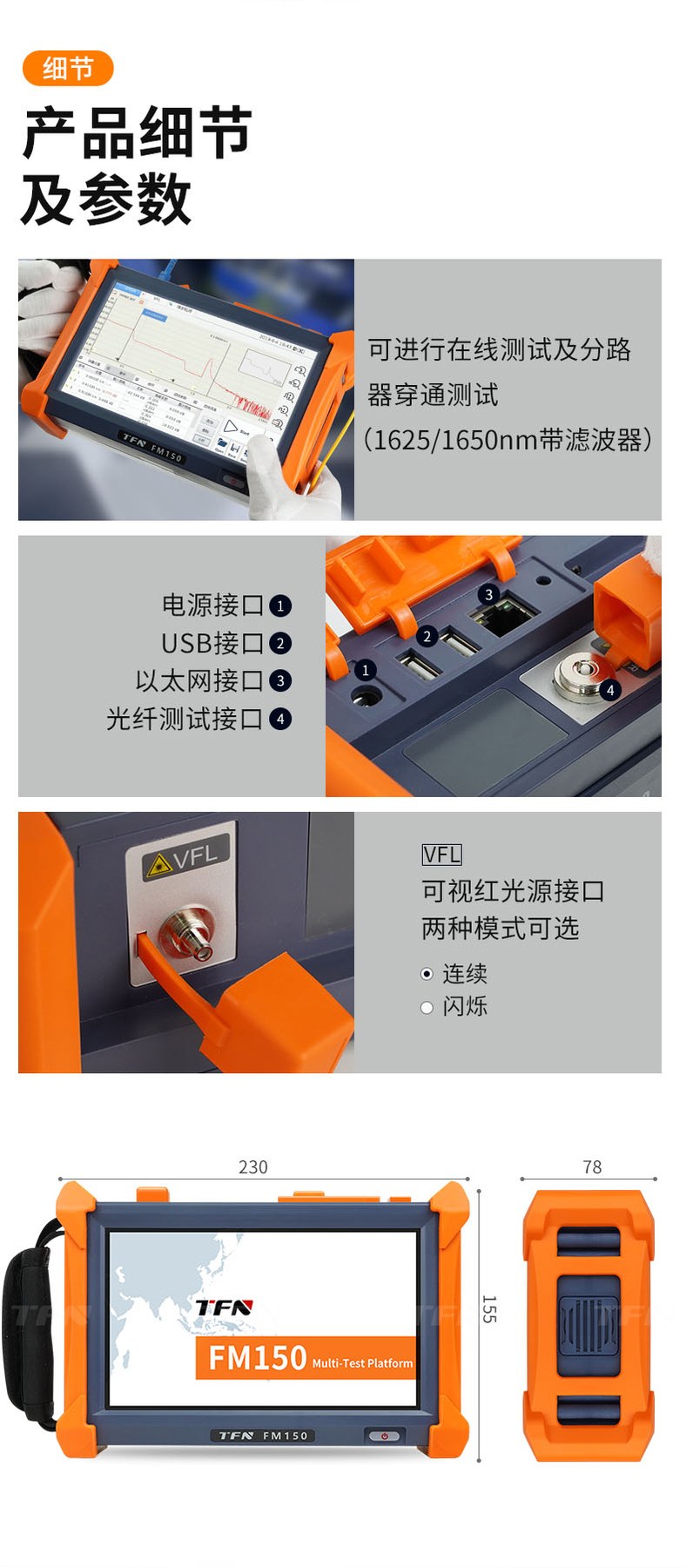

图：TFN FM150系列 官方产品图文（7/7）
资源下载
• 详细指标：全部技术指标已单独整理，详见 FM150系列 详细指标页
onetest仪器资源库 · TFN FM150系列 光时域反射仪
TFN · 青岛一卓光电科技有限公司
FM150系列 50dB 光时域反射仪 · 详细指标
OTDR 便携式高性能光时域反射仪 大动态高性能版
详细指标
主要指标
• 动态范围：50dB
官方规格表
下表按 TFN 官网 FM150系列 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 技术指标
• FM150系列
• 显示：8.4英寸电容触摸屏（800×480）
• 数据接口：2个USB;1个RJ-45LAN10/100Mbit/s
• 数据存储：8G内存卡
• 供电方式：锂充电电池/AC适配器
• 电池使用时间：10小时连续操作
• 工作温度：-20℃~50℃
• 保存温度：-40℃~60℃
• 相对湿度：0~95%（无结露）
• 重量：1.5kg
• 尺寸(长×宽×高）：235×159×75mm
• OTDR模块：波长（±20nm） 动态范围（dB) 事件盲区(m)2) 衰减盲区(m)2)
• 距离范围：单模：1.3,2.5,5,10,20,40,80,160,240Km
• 脉冲宽度：单模：5ns,10ns,30ns100ns,300ns,1μs,2.5us,10μs,20u
• 平均时间：Quick,15s,30s,45s,60s,90s,120s,180s
• 激光器类型：LD
• 光接口：FC/PC（可互换SC，ST和LC)
• 测距精度：土（1m+10×距离+取样间距）
• 衰减测量精度：±0.05dB/dB
• 反射测量精度：±4dB
• 可见红光源：输出功率≥-3dBm 调制频率：1Hz 有效距离：5Km
• 显示点阵：400×300μm
• 精度：≤1.5μm
• 调焦：手动调焦
• 显微镜尺寸：032x175mm
• 波长（±20nm）：同OTDR的工作波长
• 输出功率：≥-7dBm
• 校准波长：850,1300,1310,1490,1550,1625,1650nm
• 测量范围：-70~+6dBm（-60~+6dBm @ 850nm）
• 探测器类型：InGaAs
• 显示分辨率：0.01dB
• 精度：±5%±0.01nW(±0.5dB @ 850nm)
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
