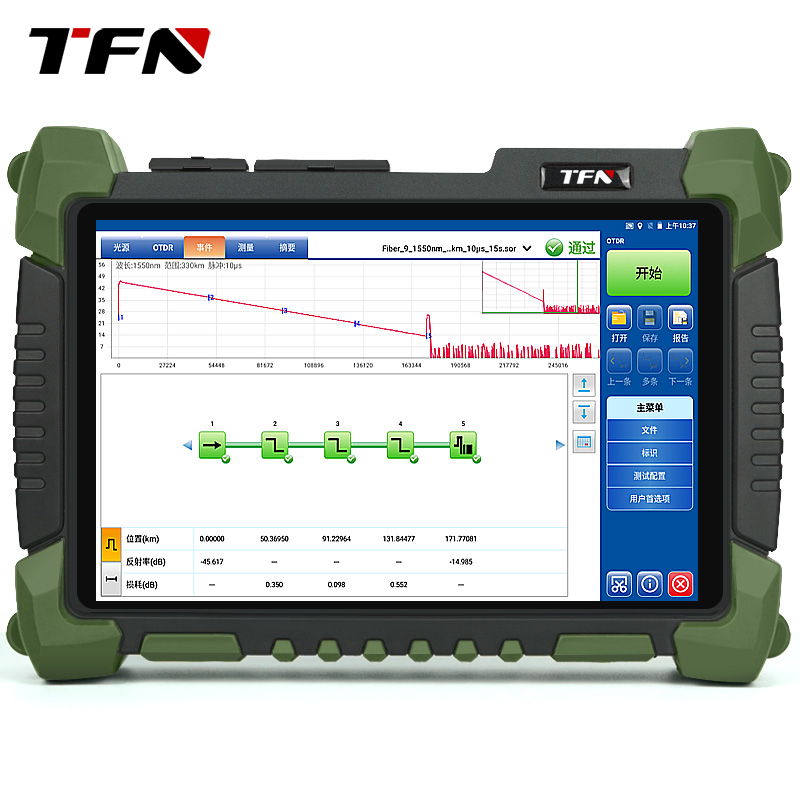

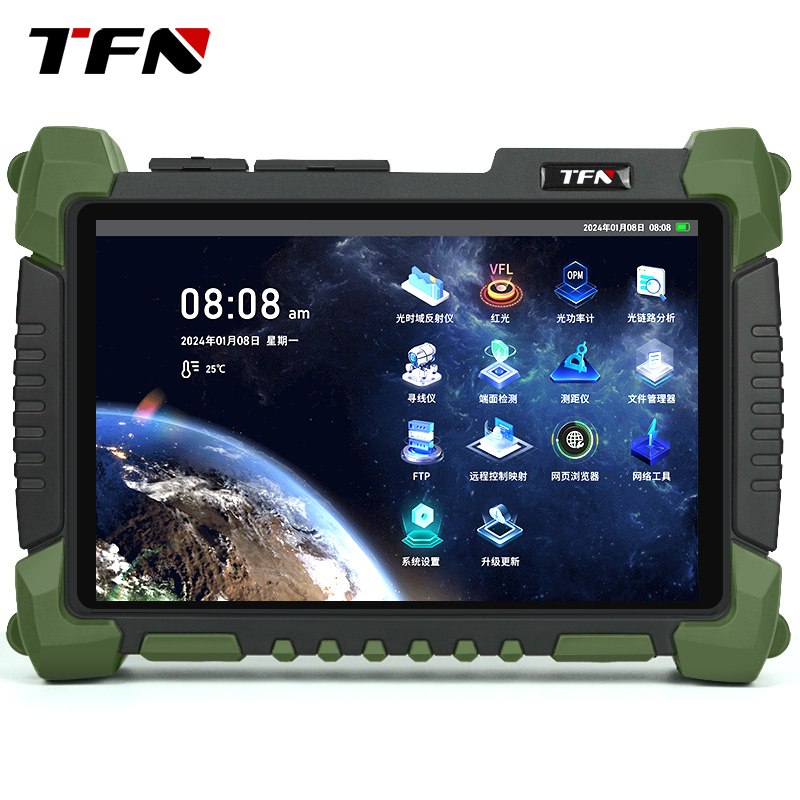

高性能光时域反射仪
OTDR 高精度长距离单模42/40dB、45/43dB、50/48dB
在线测试PON OTDR 三波长光纤光缆测试仪
- «
- 1
- »
OTDR 机架式OTDR模块|TFN (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
TFN · 青岛一卓光电科技有限公司

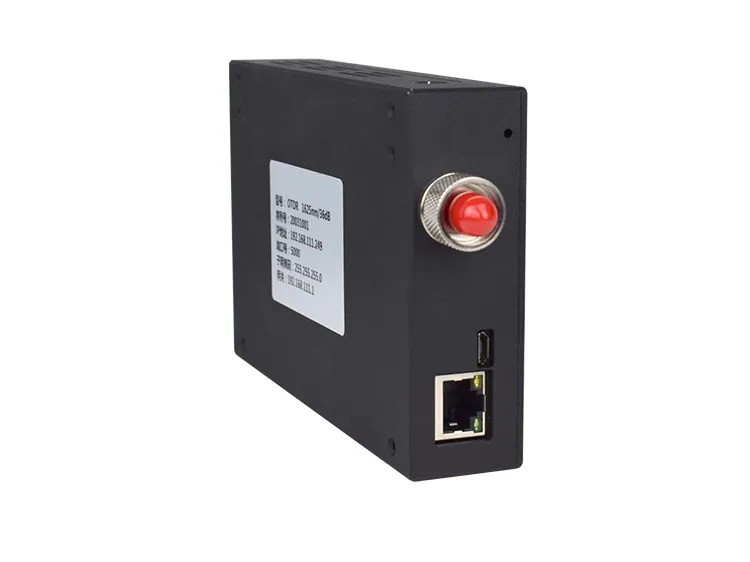

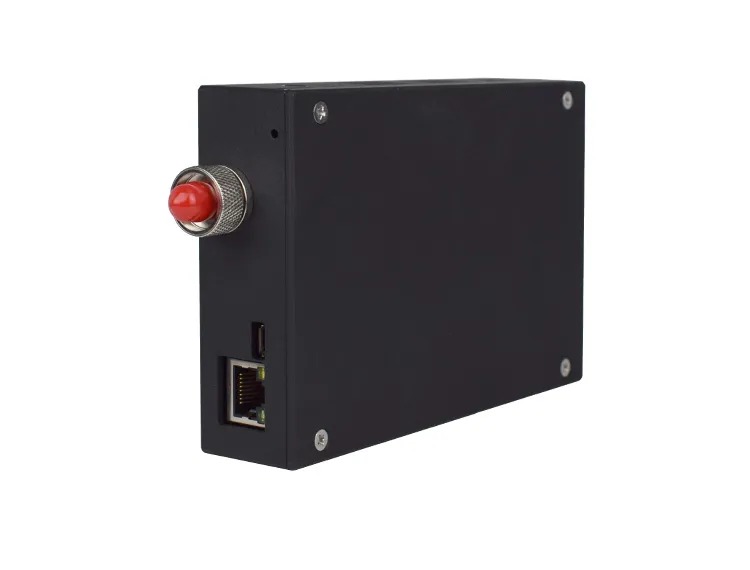

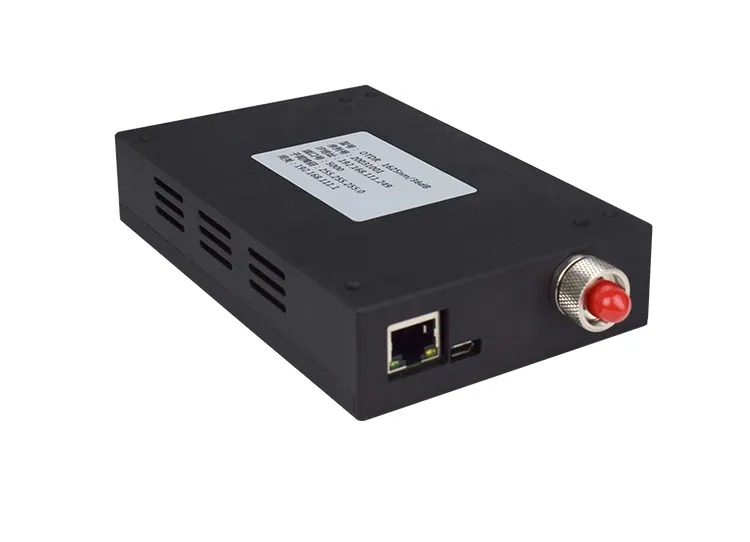

OTDR 机架式OTDR模块|TFN

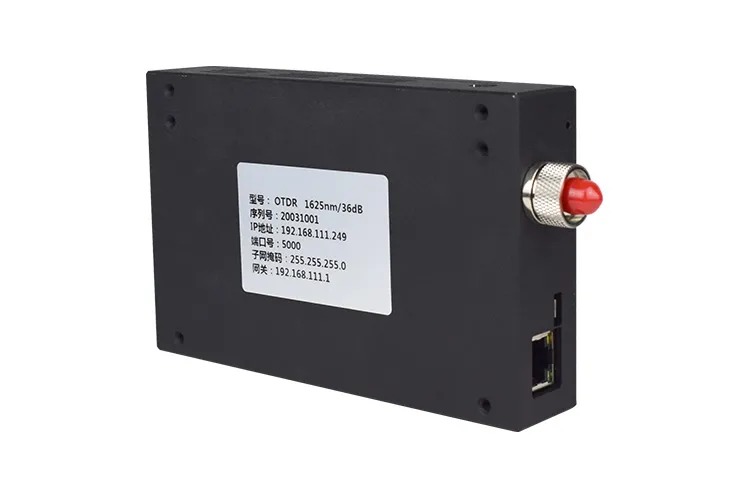

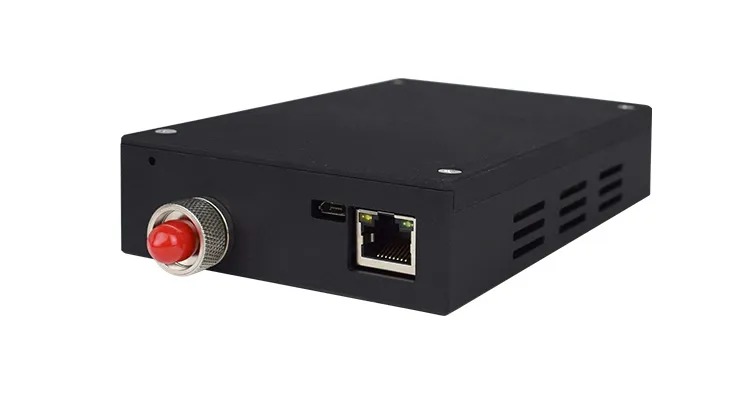

机架式OTDR
产品简介
TFN 模块OTDR小巧、经济、方便、高效，支持用户二次开发应用；经由以太网接口随插即用，主要应用于光缆测试、PON application、远程光纤监测、光纤传感器集成部件、光传输设备集成部件等领域。
官方产品图文
下列 5 张图文取自 TFN 官网 OTDR 产品页，用于完整呈现该产品的官方说明与配图。

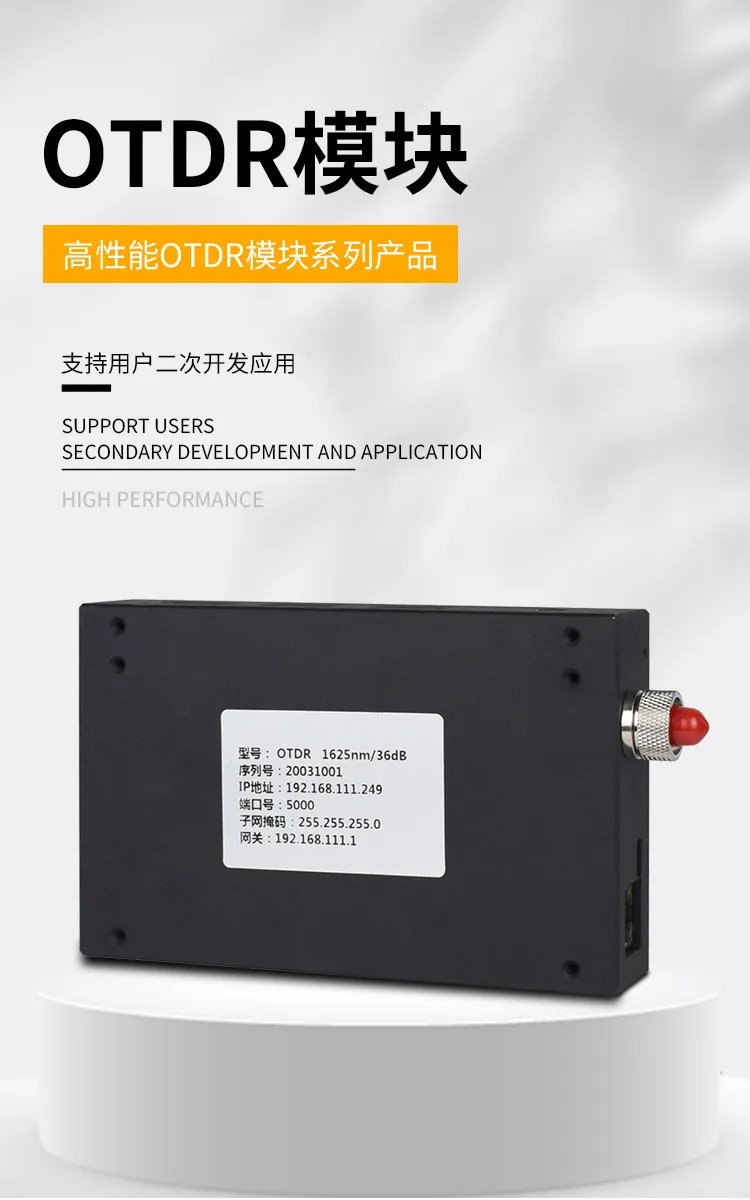

图：TFN OTDR 官方产品图文（1/5）
图：TFN OTDR 官方产品图文（2/5）

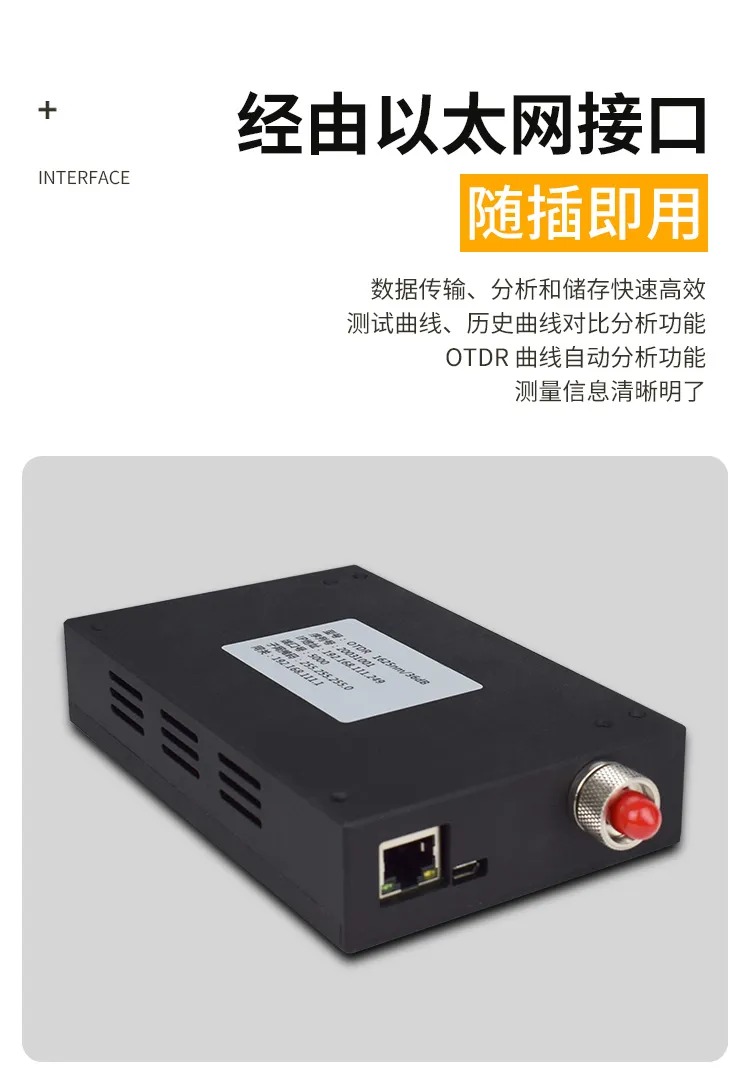

图：TFN OTDR 官方产品图文（3/5）

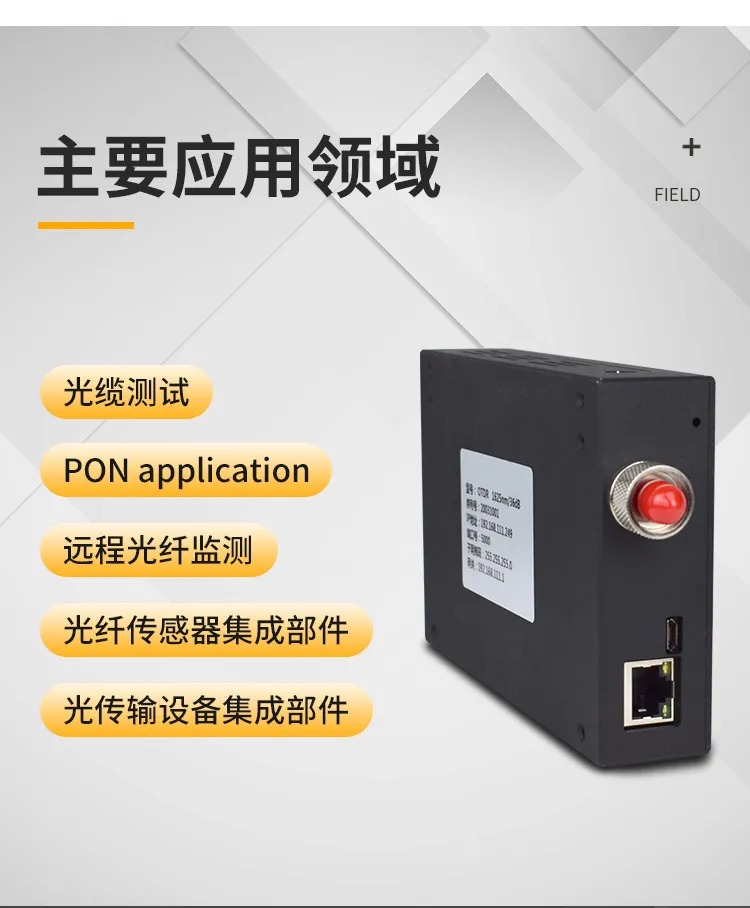

图：TFN OTDR 官方产品图文（4/5）

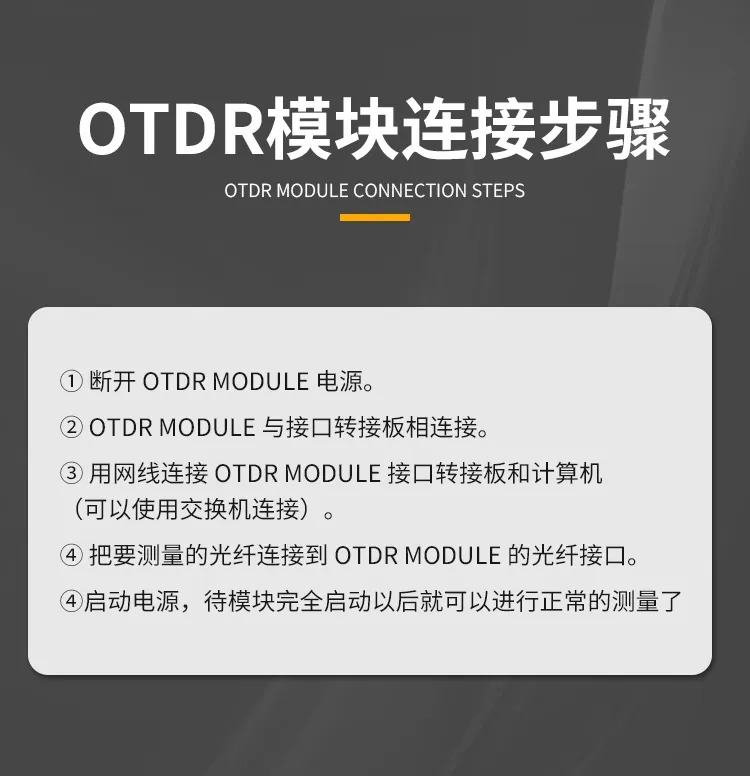

图：TFN OTDR 官方产品图文（5/5）
资源下载
• 详细指标：全部技术指标已单独整理，详见 OTDR 详细指标页
onetest仪器资源库 · TFN OTDR 机架式OTDR模块
TFN · 青岛一卓光电科技有限公司
OTDR 机架式OTDR模块 · 详细指标
机架式OTDR
详细指标
官方规格表
下表按 TFN 官网 OTDR 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 技术参数
• 型号：TFN模块OTDR系列
• 脉冲宽度：3，5，10,20,30,50,80,100,200,300,500,1000,
• 测试范围：0.1，0.5，1.25，2.5，5，10，20，40，80, 125,180,260 km
• 事件盲区 1：≤ 1. 5m
• 衰减盲区2：≤ 8m
• 采样间隔：0. 03 ~ 4 m
• 最大采样点3：320000（精度） 64000（快速）
• 折射率设置范围：1.000000 ~ 2.000000
• 测试距离不确定性：土（0.75m+采样间隔+0.005%×距离）
• 线性度：±0.05 dB/dB
• 电源：典型+12V（极限范围+6V~+19V）
• 功耗：≤3W (25℃)
• 通信接口：串口：RS-232C，波特率默认460800（可配置） 以太网接口：10M/100M
• 尺寸和重量：150(w)×90(H)×30(D)mm，小于0.5kg
• 环境条件：工作温度和湿度：-10℃到+50℃，≤95%（无冷凝）
• 存储温度：-40℃到+70℃
• 购买指南
• 型号：动态范围 波长
• 可定制：26dB 1550nm
• 可定制：30dB 1550nm
• 可定制：35dB 1550nm
• 可定制：40dB 1550nm
• 可定制：43dB 1550nm
• 可定制：26dB 1625nm
• 可定制：30dB 1625nm
• 可定制：35dB 1625nm
• 可定制：40dB 1625nm
• 可定制：43dB 1625nm
• 可定制：26dB 1650nm
• 可定制：30dB 1650nm
• 可定制：35dB 1650nm
• 可定制：40dB 1650nm
• 可定制：43dB 1650nm
• 可定制：37/35/35dB 1310/1550/1490nm
• 可定制：42/40/40dB 1310/1550/1625nm
• 可定制：1310/1550/1650nm 42/40/40dB
• 可定制：850/1300/1310/1550nm 24/26/28/26dB
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
