日置 · HIOKI

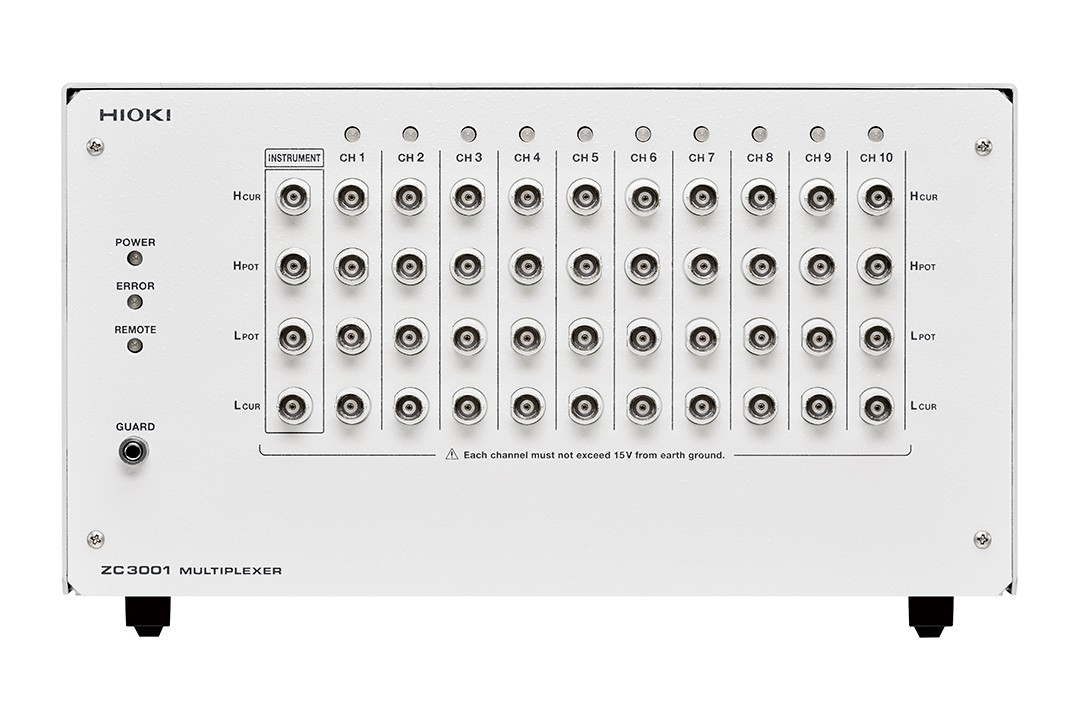

ZC3001 高速多通道切换
高速多通道切换！
产品简介
高速多通道切换！。ZC3001 是 日置 官网 多路转换器 栏目下的产品。
产品特点
• 搭载半导体继电器，高速又耐用。
• 可支持频率 最大10MHz。
• 切换时间 1ms。
• 用PLC的I/O输出控制。
• 主要用于：电子零部件、电感、电容、共模滤波器、扫描仪等。
功能亮点
产品介绍视频
点击查看产品详情操作视频

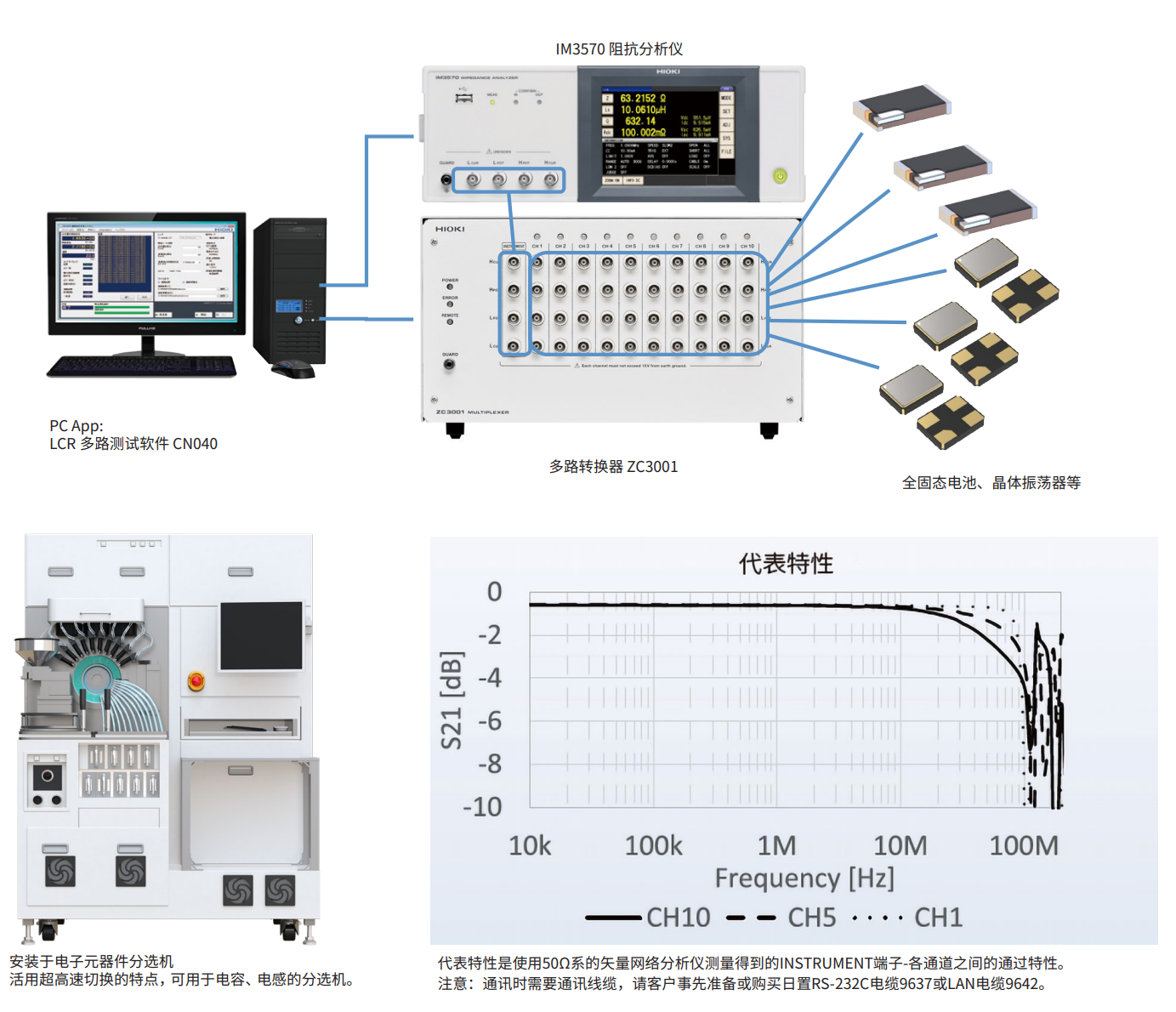

应用案例：基于 IM3570 与 ZC3001 组合的 10 通道交流阻抗测试系统
发挥宽频带、通道间误差少的优点，与 LCR 多路测试软件 CN040 组合，可用于电子零件和传感器的研究开发。
图：应用案例：基于 IM3570 与 ZC3001 组合的 10 通道交流阻抗测试系统

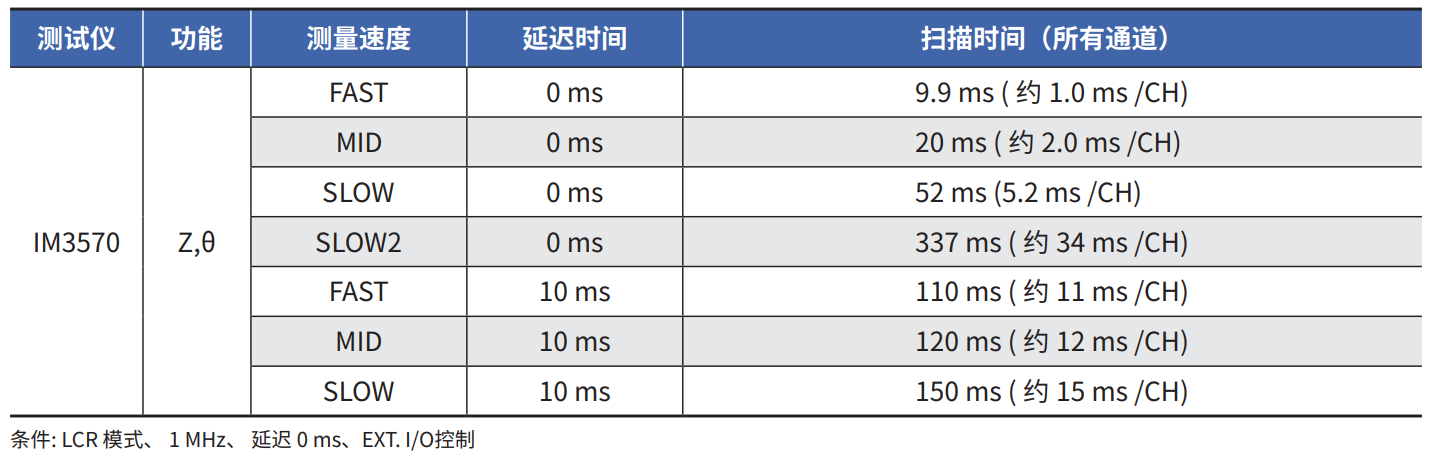

切换时间实测示例
图：切换时间实测示例

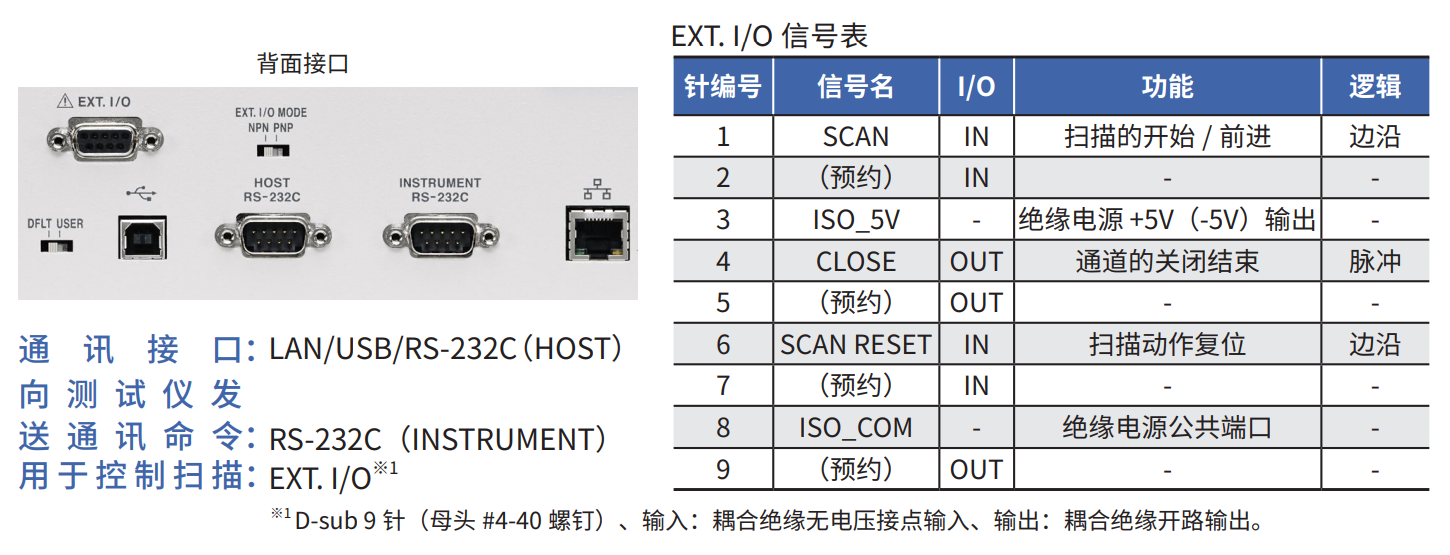

通讯接口：用于控制的接口 / 各种便利功能
通道的切换由通讯接口控制。支持 LAN/USB/RS-232C 各接口
图：通讯接口：用于控制的接口 / 各种便利功能

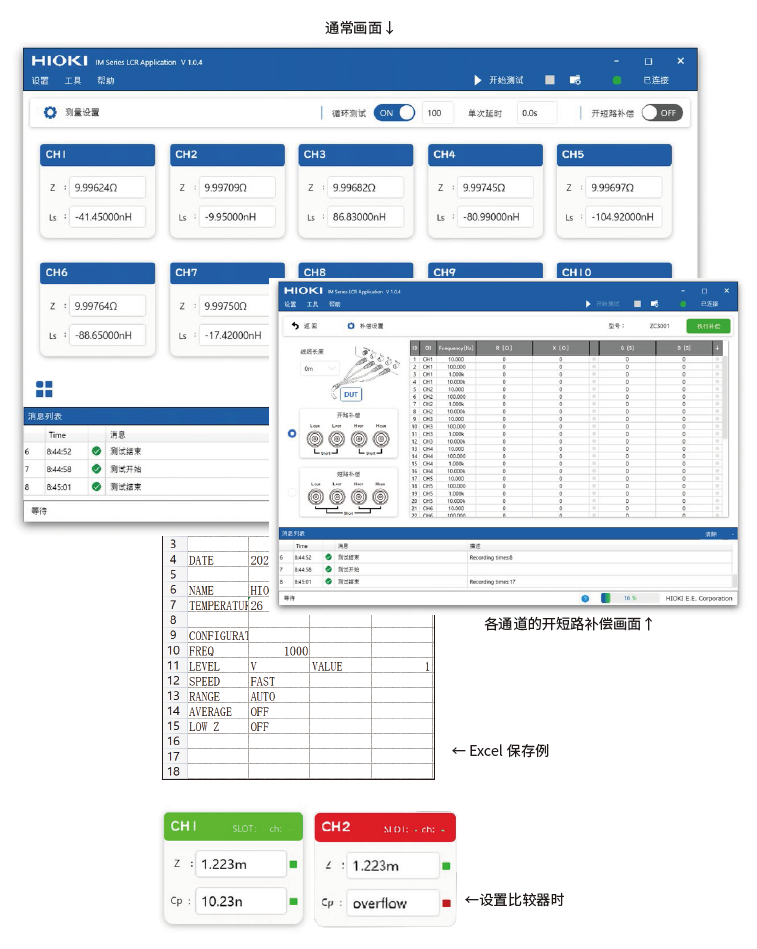

PC 软件：LCR 多路测试软件 CN040
扫描、比较器 ·针对所有通道设置测试条件（量程、频率、比较器等） ·可指定某个通道的 ON 与 OFF ·可循环进行扫描测试 ·同时可在本地保存测试条件 OPEN与SHORT补偿 ·可对应各通道的开短路补偿 ·如若利用 LCR 的设置切换功能则需要较长的切换时间，在软件内进行了开短路补偿计算，可维持高速的扫描时间 数据保存 ·扫描的数据可根据通道进行保存
图：PC 软件：LCR 多路测试软件 CN040
核心指标
• 电源：工频电源
• 显示：电源指示灯、错误指示灯、远程指示灯
• 接口：USB、LAN、RS-232C(HOST,INSTRUMENT)、EXT. I/O
• 体积及重量：329.4（W） × 177（H） ×142.3（D） mm（不含突起物），5.7 kg
• 附件：电源线、启动指南
• 选件：连接电缆 L2004
• 支持的仪器：IM3536、IM3570
• 通道数：10通道
• 回路电阻：6 Ω( 输入 - 输出端子、参考値
• 静电电容：10 pF（ON 通道 - 屏蔽层之间、参考値）
资源下载
• 详细指标请见 ZC3001 高速多通道切换 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
ZC3001 高速多通道切换
详细指标
产品简介
高速多通道切换！。ZC3001 是 日置 官网 多路转换器 栏目下的产品。
详细指标
多路转换器 ZC3001
• 电源：工频电源
额定电源电压 : AC 100 V~240 V ( 已考虑相对于额定电源电压的±10% 的电压波动 )
预期瞬态过电压 : 2500 V
最大额定功率 : 30 VA
• 显示：电源指示灯、错误指示灯、远程指示灯
• 接口：USB、LAN、RS-232C(HOST,INSTRUMENT)、EXT. I/O
• 体积及重量：329.4（W） × 177（H） ×142.3（D） mm（不含突起物），5.7 kg
• 附件：电源线、启动指南
• 选件：连接电缆 L2004
USB 线缆 (A-B)L1002
RS-232 电缆 9637（9 针 -9 针 /1.8 m）
LAN 电缆 9642
• 支持的仪器：IM3536、IM3570
• 通道数：10通道
• 回路电阻：6 Ω( 输入 - 输出端子、参考値
• 静电电容：10 pF（ON 通道 - 屏蔽层之间、参考値）
0.8 pF( 输入端子 -OFF 通道间、有 Guard、参考値
• 接点规格：最大输入电压 15V
• 允许电流容量：200 mA (AC peak/DC)
• 绝缘电阻：1 GΩ 以上 ( 通道 - 外壳之间 / 通道屏蔽层 - 外壳之间 (LCUR 除外 ))
• 切换时间：1.0 ms
LCR 多路测试软件 CN040
• 功能：通道延迟、扫描功能、通讯命令传送、设置备份、通讯设置切换功能
• 支持机型：IM3570、IM3536
• 通讯接口：USB、LAN、RS-232C
• 支持 OS：Windows 10(64bit)、Windows 11
• PC 环境：工作频率 2 GHz 以上、运行内存 8 GB 以上
选件与型号
适配软件
• 多路扫描测试软件CN040 多通道测试
适配主机
• LCR测试仪IM3536 测量频率DC，4 Hz〜8 MHz的LCR测试仪
• 阻抗分析仪IM3570 1台仪器实现不同测量条件下的高速检查
选件
• 连接线L2004 BNC，0.91m
• USB线缆（A-B）L1002 1m
• LAN电缆 9642 直连以太网线， 附带交叉型转换器，5m长
• RS-232C 连接线 9637 9pin-9pin，1.8m长
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
